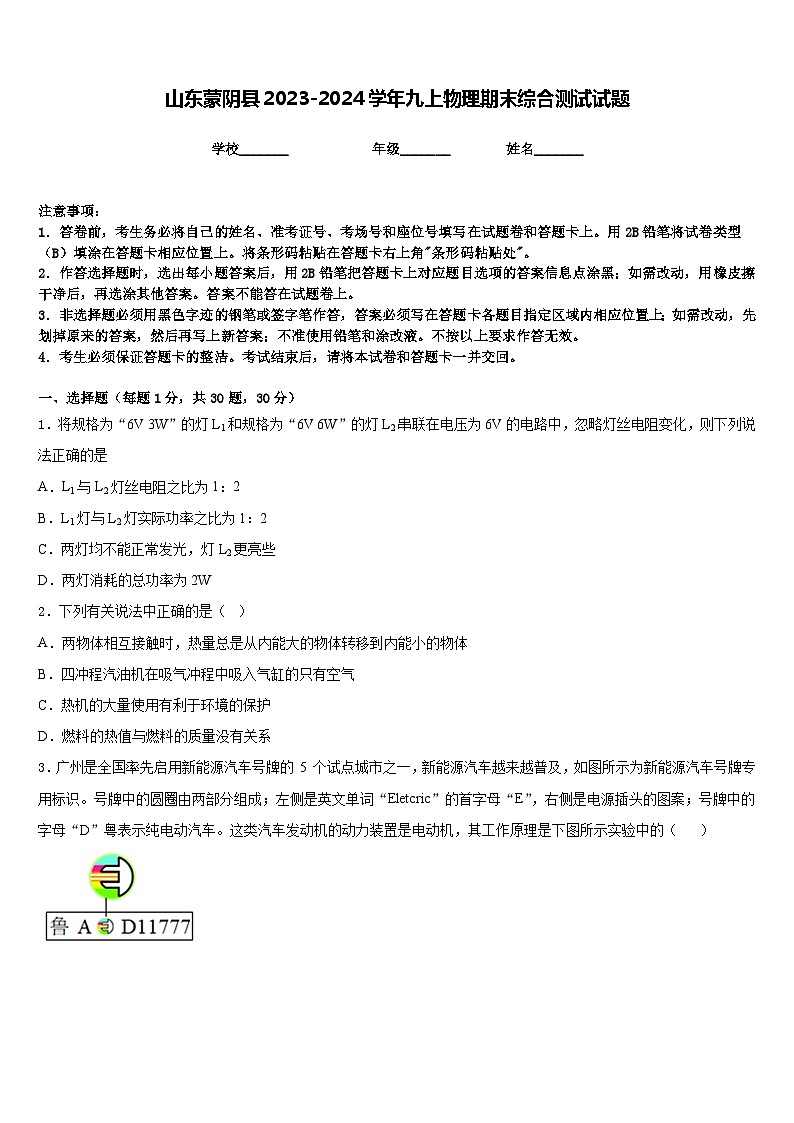

山东蒙阴县2023-2024学年九上物理期末综合测试试题含答案

这是一份山东蒙阴县2023-2024学年九上物理期末综合测试试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，原子核由哪些粒子阻成等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
2．下列有关说法中正确的是（ ）
A．两物体相互接触时，热量总是从内能大的物体转移到内能小的物体
B．四冲程汽油机在吸气冲程中吸入气缸的只有空气
C．热机的大量使用有利于环境的保护
D．燃料的热值与燃料的质量没有关系
3．广州是全国率先启用新能源汽车号牌的 5 个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”粤表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ）
A．B．
C．D．
4．下列有关于功率及机械效率的说法中，正确的是（ ）
A．做功快的机械，功率一定大
B．做功多的机械，效率一定高
C．功率大的机械，做功一定多
D．效率高的机械，功率一定大

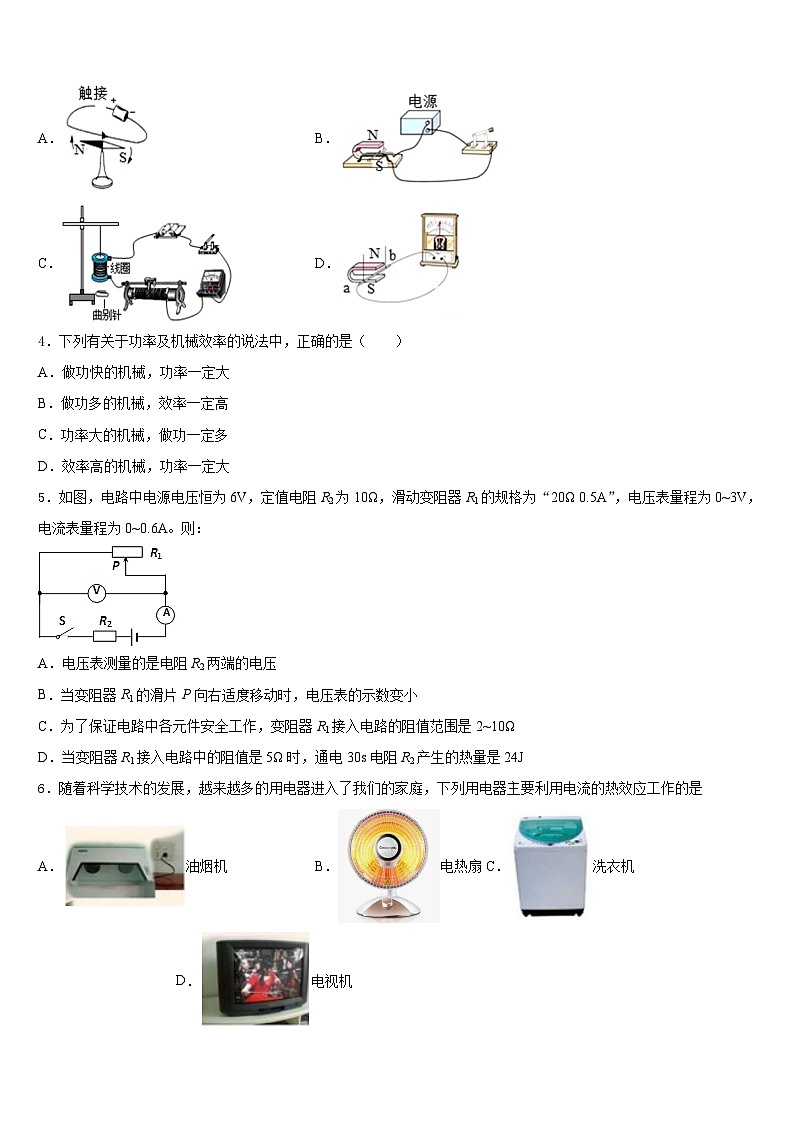

5．如图，电路中电源电压恒为6V，定值电阻R2为10Ω，滑动变阻器R1的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。则：
A．电压表测量的是电阻R2两端的电压
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω
D．当变阻器R1接入电路中的阻值是5Ω时，通电30s电阻R2产生的热量是24J
6．随着科学技术的发展，越来越多的用电器进入了我们的家庭，下列用电器主要利用电流的热效应工作的是
A．油烟机B．电热扇C．洗衣机D．电视机

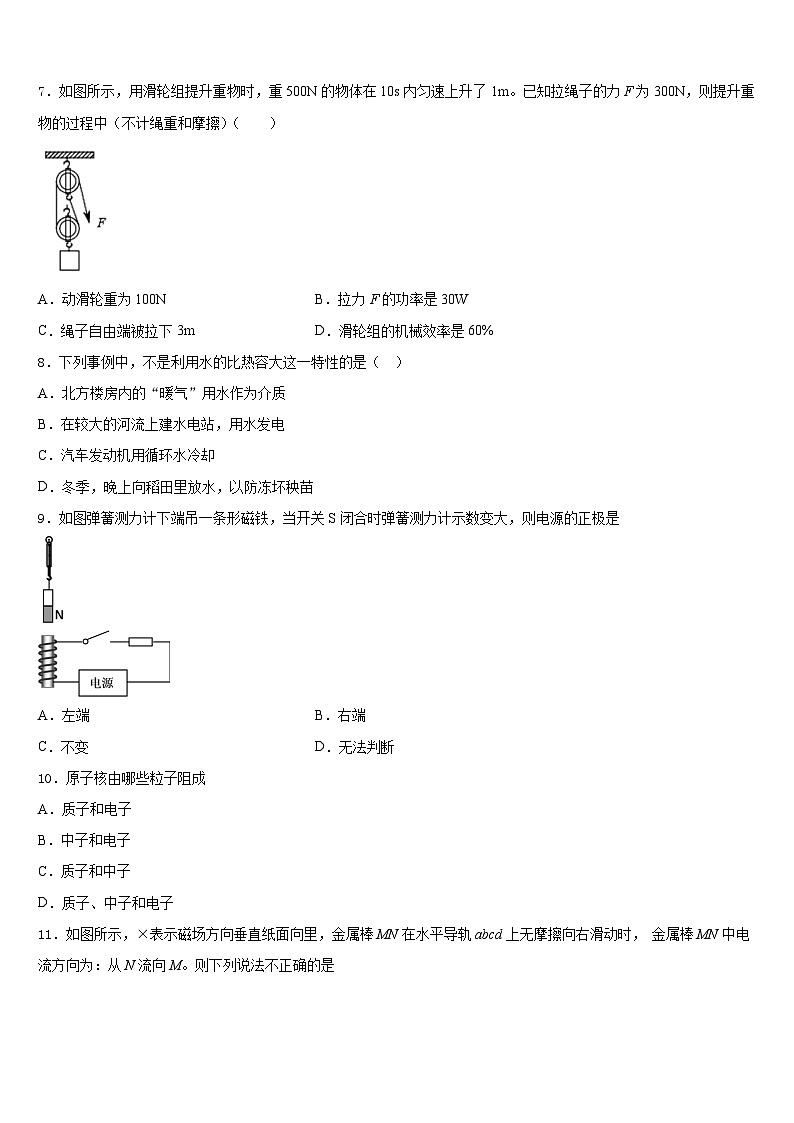

7．如图所示，用滑轮组提升重物时，重500N的物体在10s内匀速上升了1m。已知拉绳子的力F为300N，则提升重物的过程中（不计绳重和摩擦）（ ）
A．动滑轮重为100NB．拉力F的功率是30W
C．绳子自由端被拉下3mD．滑轮组的机械效率是60%
8．下列事例中，不是利用水的比热容大这一特性的是（ ）
A．北方楼房内的“暖气”用水作为介质
B．在较大的河流上建水电站，用水发电
C．汽车发动机用循环水冷却
D．冬季，晚上向稻田里放水，以防冻坏秧苗
9．如图弹簧测力计下端吊一条形磁铁，当开关S闭合时弹簧测力计示数变大，则电源的正极是
A．左端B．右端
C．不变D．无法判断
10．原子核由哪些粒子阻成
A．质子和电子
B．中子和电子
C．质子和中子
D．质子、中子和电子
11．如图所示，×表示磁场方向垂直纸面向里，金属棒MN在水平导轨abcd上无摩擦向右滑动时， 金属棒MN中电流方向为：从N流向M。则下列说法不正确的是
A．增大MN的速度，通过R的电流会变大
B．该图反映了电动机原理
C．MN左、右运动时，切割了磁感线
D．若MN向左滑动，电阻R中电流方向为：从c流向a
12．关于分子动理论，下列说法正确的是
A．由于分子间有间隙，手捏泡沫时，泡沫会变小
B．由于分子间存在相互作用的斥力，要用力压打气筒才能给篮球加气
C．由于分子无规则运动，我们能看见扫地时，漫天飞舞的灰尘
D．由于扩散与温度有关，相同咸味的炒菜比腌菜用的时间更短
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压保持不变，电阻R1＝3R2，只闭合开关S1，电流表的示数为I1；闭合开关S1、S3，断开S2，此时电流表的示数______I1（选填“大于”、“小于”或“等于”）。若只闭合开关S2，断开S1、S3，电流表的示数为I2 ，则I1:I2=______，此时电压表测量的是_______两端的电压（选填“R1”、“R2”或“电源”）。
14．如图所示在中国科技馆“电磁之奥”展区，有一个“液体宝塔”展台，展台上的圆柱行容器中装有磁液，这种磁液既有液体的流动性又有固体磁性材料的强磁性。磁液中有三个宝塔形圆锥，锥内安装电磁铁，圆形台面下有三个手柄。转动手柄时产生感应电流，电流通过电磁铁产生磁场，从而使磁液沿圆锥体螺旋爬升。手柄转动越快，磁液爬升就越快，针对这一现象，提出一个可探究的科学问题：_____。
15．如图所示是电动机结构的示意图，F为换向器，它的作用是______。闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以_____。小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是______W。（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）
16．随着科技的发展，新材料新技术不断涌现，人们对物质结构的研究越来越深入。原子核是由质子和______组成的；根据物质的导电性能不同，人们把物质分为导体和绝缘体，以及介于导体和绝缘体之间的________.
三、实验题（共12分）
17．（4分）在学习了电功率知识后，老师要求学生们小组合作测量额定电压是小灯泡电功率的实验，张华所在的小组进行了以下实验
(1)为顺利完成实验，张华设计了伏安法测小灯泡电功率的电路图，请你帮助张华把电路图画到图甲所在的方框中
（____）
(2)小明根据张华设计的电路图连接好实物图，开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较亮且亮度一直保持不变，张华一看就说你的连接有错，你觉得小明在连接电路的过程中出现了什么错误？ _____
(3)小明在得到张华的提示后把故障排除，然后调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A，小灯泡此时的电功率为_____W，若要测量小灯泡的额定功率，应将滑动变阻器的阻值调_____（填“大或“小”）直到电压表示数为_____V为止。
(4)移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的1-U图像，从图像可算出小灯泡的额定功率为_____W。
(5)继续调节滑动变阻器的过程中，小灯泡突然熄灭，导致电压表示数骤增，电流表却无示数，则电路中出现的故障是_____。
(6)实验顺利结束后，老师重新给出了要求，不用电压表测额定电流为0.3A的小灯泡的额定功率，设计的电路图如图所示，请将下列实验步骤补充完整，并计算小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为）
①将滑动变阻器的电阻调到最大，开关、闭合，读出电流表的示数为0.2A，就可以直接求出电源电压为_____V
②开关闭合，断开，调节滑动变阻器的滑片使电流表的示数为_____A时，小灯泡正常发光：然后闭合，滑动变阻器的滑片_____（填“向左调”、“向右调、“保持不变”），此时电流表的示数恰好为0.4A，由此可以求出此时联入电路的滑动变阻器的电阻为_____Ω
③小灯泡的额定功率P额=_____W
18．（4分）小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。小宇用图甲所示的电路继续进行探究：
(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；
(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；
(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
19．（4分）在实验室里我们用“伏安法”测量定值电阻的阻值大小，请你在图中的虚线框中画出这个实验的电路图，其中电源和开关已画出。
（____________）
四、作图题（共16分）
20．（8分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
21．（8分）如图所示，根据小磁针N极的指向，标出磁感线方向，并在括号内标出电源的“+”、 “﹣”极。
（______）
五、计算题（共22分）
22．（10分）如图是建筑工人用滑轮组提升建筑材料的场景，在10s的时间内，工人师傅用竖直向上的拉力将建筑材料匀速提升了1m，已知拉力F为400N，建筑材料的重力G为900N，求这个过程中：
（1）绳子自由端移动的距离；
（2）此滑轮组的机械效率；
（3）拉力F的功率；
23．（12分）如图所示，电源电压为4.5V，小灯泡的额定电压为3.8V，额定电流为0.2A，求：
（1）小灯泡的额定功率。
（2）小灯泡正常发光时，滑动变阻器接入电路中的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、B
4、A
5、C
6、B
7、A
8、B
9、B
10、C
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、等于 4:3 R2
14、磁液上升的速度与手柄转速有什么关系
15、使线圈在平衡位置自动改变线圈中的电流方向 增大线圈中电流 200
16、中子 半导体
三、实验题（共12分）
17、 滑动变阻器连接了上面两个接线线柱 0.22 0.44 小 2.5 0.625 小灯泡断路 6 0.3 保持不变 15 0.45
18、L1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3m；（2）75%；（3）120W
23、（1）0.76W（2）3. 5Ω
