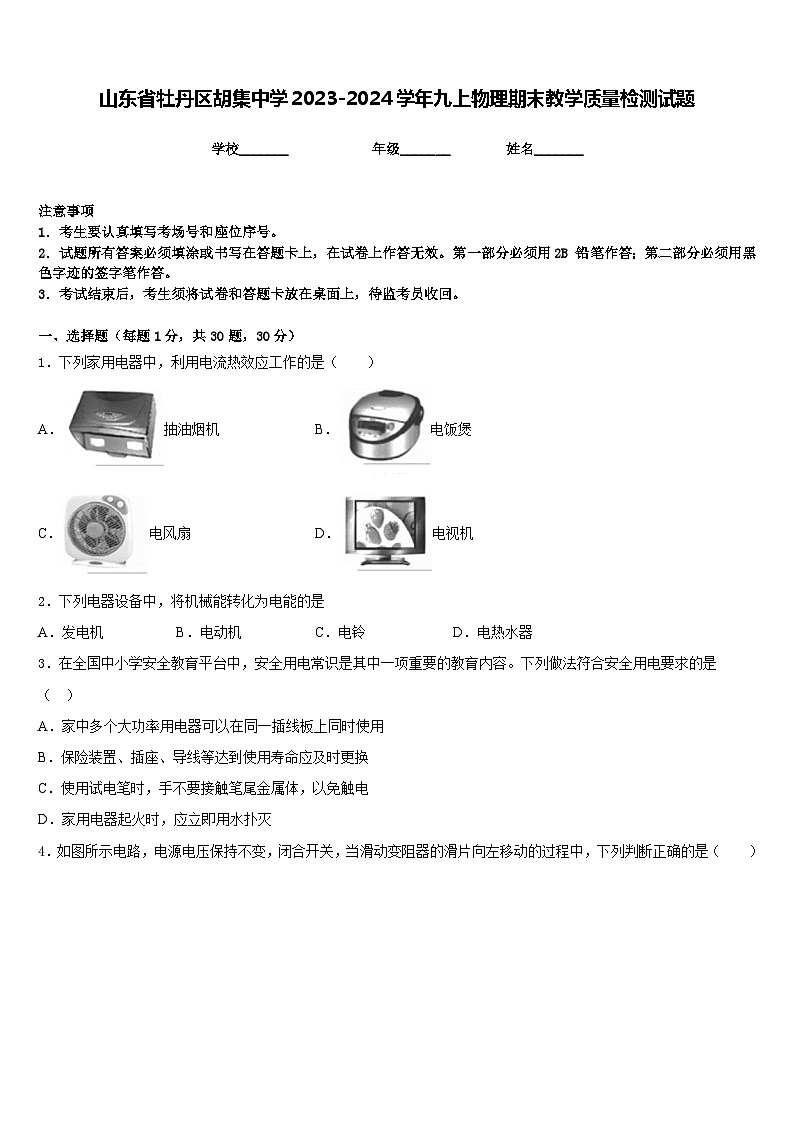

山东省牡丹区胡集中学2023-2024学年九上物理期末教学质量检测试题含答案

这是一份山东省牡丹区胡集中学2023-2024学年九上物理期末教学质量检测试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法正确的是，下列做法符合安全用电要求的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列家用电器中，利用电流热效应工作的是（ ）
A．抽油烟机B．电饭煲
C．电风扇D．电视机
2．下列电器设备中，将机械能转化为电能的是
A．发电机B．电动机C．电铃D．电热水器
3．在全国中小学安全教育平台中，安全用电常识是其中一项重要的教育内容。下列做法符合安全用电要求的是（ ）
A．家中多个大功率用电器可以在同一插线板上同时使用
B．保险装置、插座、导线等达到使用寿命应及时更换
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．家用电器起火时，应立即用水扑灭

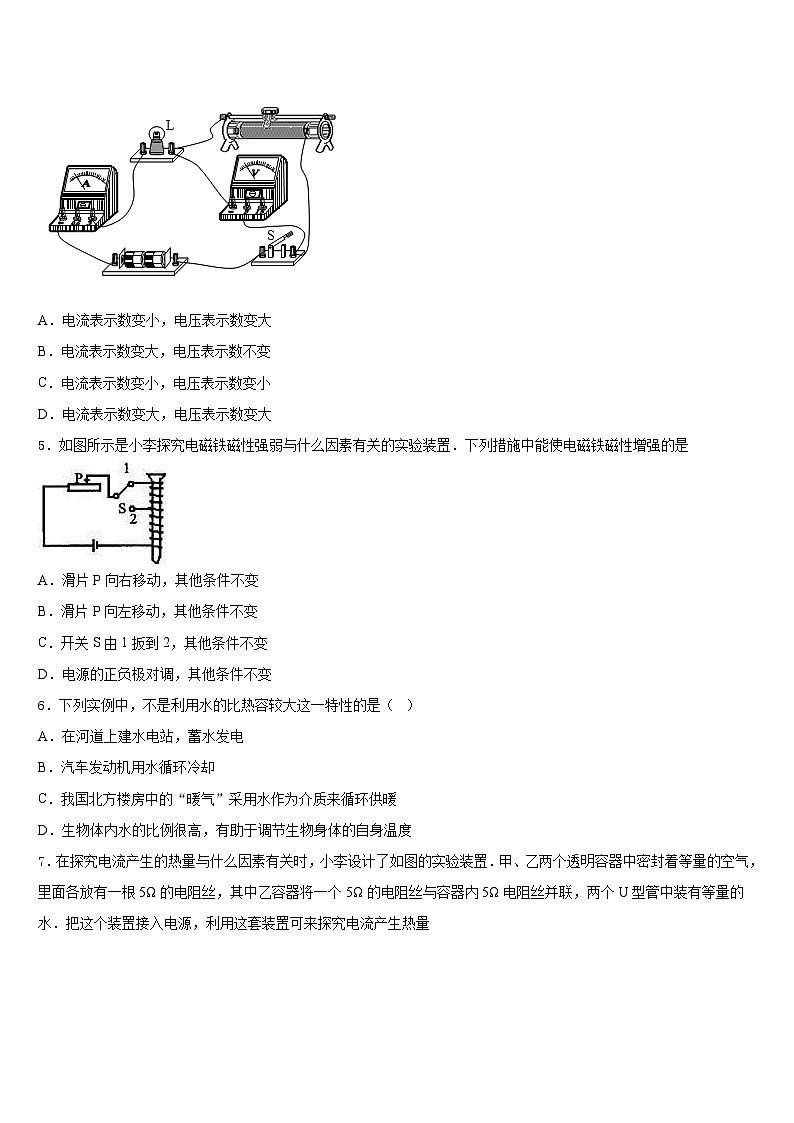

4．如图所示电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向左移动的过程中，下列判断正确的是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数不变
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
5．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是
A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
6．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．在河道上建水电站，蓄水发电
B．汽车发动机用水循环冷却
C．我国北方楼房中的“暖气”采用水作为介质来循环供暖
D．生物体内水的比例很高，有助于调节生物身体的自身温度

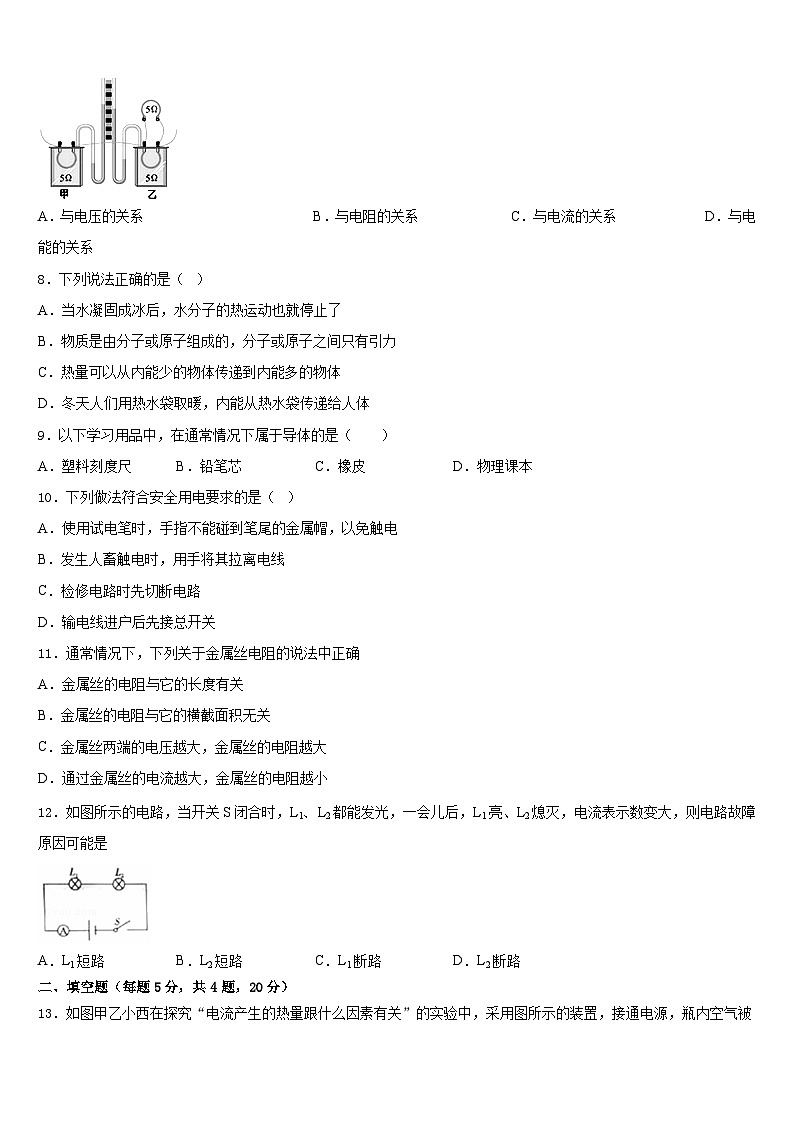

7．在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量
A．与电压的关系 B．与电阻的关系 C．与电流的关系 D．与电能的关系
8．下列说法正确的是（ ）
A．当水凝固成冰后，水分子的热运动也就停止了
B．物质是由分子或原子组成的，分子或原子之间只有引力
C．热量可以从内能少的物体传递到内能多的物体
D．冬天人们用热水袋取暖，内能从热水袋传递给人体
9．以下学习用品中，在通常情况下属于导体的是（ ）
A．塑料刻度尺B．铅笔芯C．橡皮D．物理课本
10．下列做法符合安全用电要求的是（ ）
A．使用试电笔时，手指不能碰到笔尾的金属帽，以免触电
B．发生人畜触电时，用手将其拉离电线
C．检修电路时先切断电路
D．输电线进户后先接总开关
11．通常情况下，下列关于金属丝电阻的说法中正确
A．金属丝的电阻与它的长度有关
B．金属丝的电阻与它的横截面积无关
C．金属丝两端的电压越大，金属丝的电阻越大
D．通过金属丝的电流越大，金属丝的电阻越小
12．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是
A．L1短路B．L2短路C．L1断路D．L2断路
二、填空题（每题5分，共4题，20分）
13．如图甲乙小西在探究“电流产生的热量跟什么因素有关”的实验中，采用图所示的装置，接通电源，瓶内空气被加热而膨胀，使U型管的液面高度发生变化。图甲所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系；图乙所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系。
14．造成家庭电路中保险丝熔断液空气开关跳闸的原因是电流过大，引起电流过大原因可能是_____过大，也可能是_____．
15．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为______ J，功率为_______W；若木块重20N，在此过程中重力对木块做功为_______ J。
16．小光同学在操场上练习爬杆，当他从竿的顶端滑下时，感到竿烫手，说明竿的内能________（“增大”、“不变”或“减少”），这是通过_________的方法使竿的内能改变的．
三、实验题（共12分）
17．（4分）在“用电流表、电压表测电阻”的实验中，小李同学连接电路进行实验．所用电源为3节新干电池串联而成，且电压保持不变，滑动变阻器上标有“20Ω 2A”字样．
（1）其实验原理是___________；
（2）连接实验器材时，电键应该处于_______（选填“断开”、“闭合”或“任意”）状态．
（3）小李的实验步骤正确，闭合电键时，观察电流表的示数并记录在序号1中。接着，他移动滑片到中点位置附近，发现电压表的示数如图（a），电流表示数如图（b）所示，记录在序号2中．他继续移动滑片，发现电流表最大示数比图（b）多了0.1安．
请在下表中将该同学设计的表格空白处填写完整。（计算电阻时，精确到0.1欧）。
（________）
18．（4分）如图所示，某同学做“测定一个小灯泡的电功率”的实验，所用灯泡的额定电压是2.2V．
（1）连接电路时，开关应处于________状态，闭合开关前，变阻器的滑片P应处于___（选填“C”或“D”）端．
（2）电路连接完整后，当向右移动变阻器的滑片P时，电压表的示数将_________，电流表的示数将_________．（填“变大”、“变小”或“不变”）
（3）实际实验的有关记录与计算如下表：
从表中可知，该小灯泡的额定功率是___________．该同学注意到灯的亮度变化是：第二次比第一次暗，第三次比第一次更亮．你认为，根据他观察的现象和实验数据分析，可得出的结论是__________．
（4）他还注意到，实验记录也可以用来计算灯丝的电阻，完成的有关计算如下表：
这位同学有些纳闷：导体的电阻不是与电压、电流无关吗，怎么三次计算的灯丝电阻却不一样呢？请你对此作一种可能性的解释：________________
19．（4分）图甲为测定“小灯泡电功率”的实验电路，电源电压为4.5V，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）小宇连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表无示数，电流表有示数，则故障原因可能是_____。
（2）排除故障后闭合开关，移动滑片P到某位置，电压表示数（如图乙所示）为_____V，则此时小灯泡消耗的实际功率_____（选填“大于”，“小于”或“等于”）额定功率。
（3）小宁继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I﹣U图像（图丙），根据图像，可计算出小灯泡的额定功率是_____W。
（4）进一步分析图像可知，随着小灯泡两端电压的增大，灯丝电阻逐渐增大，造成这一现象的原因可能是_____。
（5）小宇将原电路中的小灯泡先后换接阻值分别为5Ω、10Ω和20Ω的定值电阻，探究“电流与电阻的关系”。
①先将5Ω的电阻接入电路，移动变阻器滑片，使电压表示数为2V。此时，电流表的示数为_____A。
②当小字将10Ω的电阻替换5Ω的电阻时，在如图甲中应向_____移动滑片，才能使电压表的示数保持不变。
③实验中为了保证接入20Ω的定值电阻时，电压表示数不变，则滑动变阻器的最大阻值应不小于_____Ω。
四、作图题（共16分）
20．（8分）如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。
（______）
21．（8分）如图通过滑轮组向下用力提升物体，请画出滑轮组的绕线。
五、计算题（共22分）
22．（10分）如图所示，R1是0～20Ω的滑动变阻器，闭合开关S后，电压表示数为6V，电流表A1的示数是1.5A，电流表A2的示数是0.5A，求：
(1)变阻器R1接入电路的电阻；
(2)R2的功率和电路中的总功率。
23．（12分）为培养同学们的探究能力，某校组织科技社团的同学们对小灯泡的亮暗进行研究．现取“6V 6W”和“6V3W”的小灯泡L1和L2各一个，标有“50Ω 1A”字样的滑动变阻器一个，量程为0～0.6A的电流表和量程为0～3V的电压表各一个，根据测得的数据绘制出了两灯中电流与其两端电压变化关系的图象，如图甲所示．求：
(1)小灯泡L2的额定电流．
(2)将两灯并联接在电压为6V的电源两端，10min内电路消耗的电能．
(3)将小灯泡L2与滑动变阻器R串联接在电压为12V的电源两端，如图乙所示．闭合开关S，调节滑动变阻器，为了保证电路元件安全，求滑动变阻器允许接入电路的最小阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、B
4、A
5、B
6、A
7、C
8、C
9、B
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、电阻 电流
14、用电器总功率 电路短路
15、10 1 0
16、增大 做功
三、实验题（共12分）
17、 断开
18、断开 C 变大 变大 1．48W 当实际电压小于额定电压时，实际功率就小于额定功率；当实际电压大于额定电压时，实际功率就大于额定功率． 灯泡发光时同时发热，温度对电阻有影响．
19、灯泡短路了 2.2 小于 0.5 灯丝的电阻随温度的升高而增大 0.4 右 25
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、 (1) 6Ω；(2) 9W
23、（1）0.5A（2）5400J（3）12Ω
物理量
序号
电 压（伏）
电 流（安）
电 阻（欧）
电阻平均值（欧）
1

0.12


2



3



实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
功率/W
0.48
0.24
0.60
实验次数
1
2
3
电压/V
2.2
1.5
2.5
电流/A
0.22
0.16
0.24
灯丝电阻/Ω
10.0
9.38
10.4
物理量
序号
电压（伏）
电流（安）
电阻（欧）
电阻平均值（欧）
1
2.1
17.5
17.4
2
2.8
0.16
17.5
3
4.5
0.26
17.3
