山东省牡丹区王浩屯镇初级中学2023-2024学年九上物理期末考试试题含答案
展开
这是一份山东省牡丹区王浩屯镇初级中学2023-2024学年九上物理期末考试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．在通常情况下，下列组合全部属于绝缘体的是（ ）
A．金属、盐水、橡胶B．陶瓷、玻璃、干木棒
C．塑料棒、石灰水、大地D．铁棒、橡皮、铅笔芯
2．关于电功和电功率的说法正确的是
A．电流做功越多，电功率越大
B．电功率越大，电流做功越快
C．电流做功时间越短，电功率越大
D．电流做同样的功，用电时间越长，电功率越大
3．热现象随处可见，有关热现象下列说法中错误的是
A．夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大
B．燃料不完全燃烧时，热值变小
C．冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能
D．在远处闻到酒的香味，是分子无规则运动的结果
4．如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果，高压空气膨胀过程中
A．机械能转化为内能B．分子热运动加剧
C．对外做功内能减少D．筒内气体温度升高
5．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关

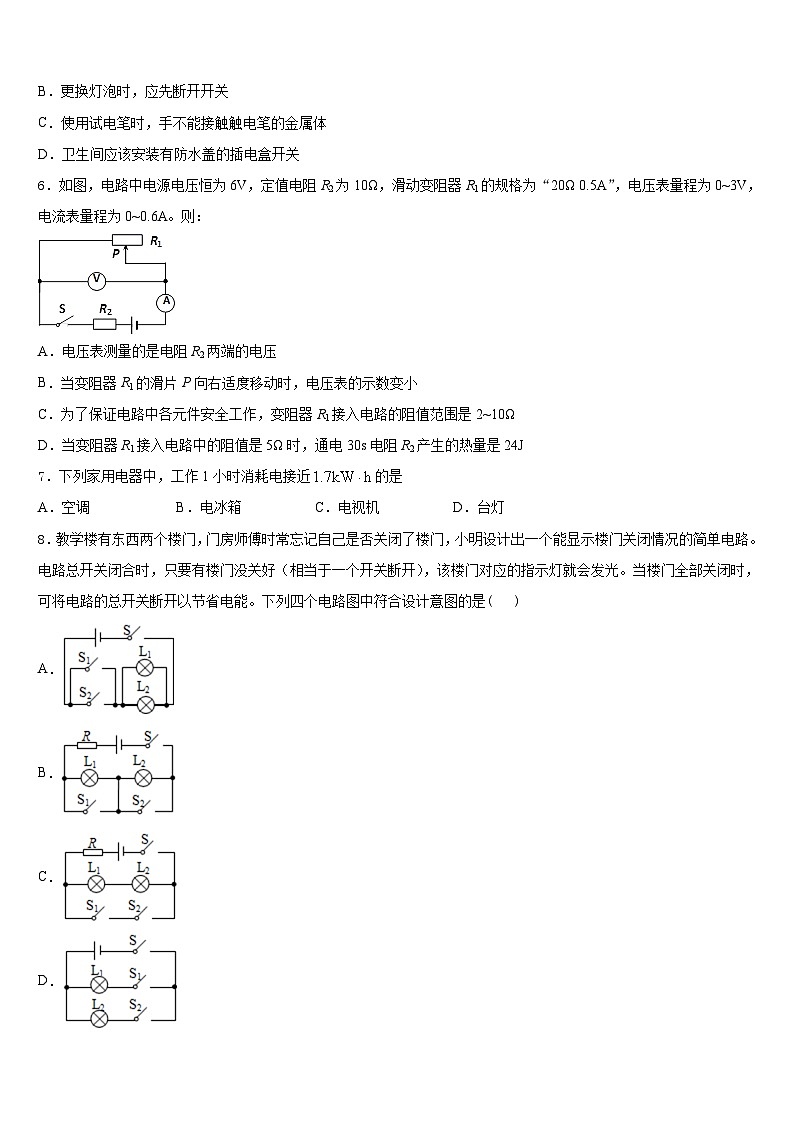

6．如图，电路中电源电压恒为6V，定值电阻R2为10Ω，滑动变阻器R1的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。则：
A．电压表测量的是电阻R2两端的电压
B．当变阻器R1的滑片P向右适度移动时，电压表的示数变小
C．为了保证电路中各元件安全工作，变阻器R1接入电路的阻值范围是2~10Ω
D．当变阻器R1接入电路中的阻值是5Ω时，通电30s电阻R2产生的热量是24J
7．下列家用电器中，工作1小时消耗电接近的是
A．空调B．电冰箱C．电视机D．台灯
8．教学楼有东西两个楼门，门房师傅时常忘记自己是否关闭了楼门，小明设计出一个能显示楼门关闭情况的简单电路。电路总开关闭合时，只要有楼门没关好（相当于一个开关断开），该楼门对应的指示灯就会发光。当楼门全部关闭时，可将电路的总开关断开以节省电能。下列四个电路图中符合设计意图的是( )
A．
B．
C．
D．
9．电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线却几乎不发热，这主要是因为（ ）
A．通过导线的电流大于通过电炉丝的电流
B．导线的电阻远大于电炉丝的电阻
C．通过导线的电流小于通过电炉丝的电流
D．导线的电阻远小于电炉丝的电阻
10．如图所示事例或实验中，属于内能转化为机械能的是
A．搓手取暖B．钻木取火
C．水蒸汽将软木塞冲出D．下滑时臀部有灼热感
11．下列生活情景中，通过做功来改变物体内能的是
A．金属汤勺放在热汤中，温度升高
B．冬季人们常用热水袋取暖
C．铁丝被反复弯折，弯折处发热
D．食品放在冰箱中，温度降低
12．下列有关热机的说法中不正确的是（ ）
A．热机工作的过程是将燃料燃烧获得的内能转化成机械能的过程
B．为了防止热机过热，通常用水来降温，是利用水的比热大的特性
C．可以采用增大热机功率的方法来增大热机的效率
D．热机的大量使用会造成环境污染
二、填空题（每题5分，共4题，20分）
13．如图甲所示电路中，已知定值电阻R1=20Ω。开关闭合后，两个完全相同的电流表 A1、A2指针均指在同一位置，如图乙所示，则此时通过R1的电流为_____A，电源电压是______V，在10s内R2产生的热量为______J。
14．如图所示，汽车通过滑轮组将矿井内重为9500N的物体M匀速提升了6m，动滑轮重500N，在此过程中，汽车移动距离为________m，滑轮组机械效率为______。（不计绳重和摩擦）
15．如图甲是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等．小明将装有质量为2kg、初温为10℃水的电水壶插在该插座上．这时插座屏幕上的显示如图乙所示；当水烧开至100℃时，插座屏幕上的显示如图丙所示．则这段时间内水吸收的热量为_____J，电水壶的实际功率为______W，电水壶在烧水过程中的效率为_____（电费单价：0.5元/kW•h；c水=4200J/（kg•℃） ）．
16．如图所示，是电热驱蚊器，它是利用＿＿＿＿效应来工作的；当放入蚊香片的电热驱蚊器开始工作时，我们会闻到蚊香的气味，这是＿＿＿＿现象．
三、实验题（共12分）
17．（4分）小强在进行“测定小灯泡的电功率”的实验，已知电源电压为3V，小灯泡的额定电压为2.5V，他已连接了部分电路，如图所示，请你接着完成下列步骤：
（1）用笔画线代替导线，将图的电路连接完整．________
（2）连接电路时，开关S应当处于_________状态，闭合开关前，滑动变阻器的滑片P应置于________（选填“左端”或“右端”）．
（3）连接好电路后，闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，电流表有示数，电压表的示数为0，则出现故障的原因可能是______________．
（4）故障排除后，闭合开关，移动滑动变阻器的滑片P到某一位置，电压表的示数如图所示，为了测量小灯泡的额定功率，应将滑片P向_______端移动．
（5）当小灯泡正常发光时，电流表的示数如图所示，则电流表的示数为________A，小灯泡的额定功率是___________W．
18．（4分）小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”。两瓶煤油中都浸 泡着一段金属丝，烧瓶 A 中的金属丝是铜丝，电阻比较小，烧瓶 B 中的金属丝是镍铬合金丝，电 阻比较大。两瓶煤油中温度计可以显示煤油的温度。
(1)小红问小明：“打开水龙头就可以得到水，干嘛不用水代替煤油？”对于这个问题，小明与他 的同学给出了下列四种答案，你认为最合理的是_______。
A．因为煤油有颜色便于观察 B．因为煤油有比较大的热值
C．因为煤油有比较小的密度 D．因为煤油有比较小的比热容
(2)小红把实验装置作了一些改动：在相同的烧瓶 A、B 中装满煤油，用细玻璃管代替温度计做 实验，当煤油温度上升时，会看到细玻璃管内的液面明显上升。下列实验中也用到这种思想和方法 的是_______。
A．探究平面镜成像的特点时，用蜡烛确定蜡烛像的位置
B．将乒乓球靠近发声的音叉，通过乒乓球被弹开显示音叉在振动
C．探究压力对滑动摩擦力的影响时，保持接触面的粗糙程度等因素不变
D．探究物质的吸热能力时，选取相同质量的水和食用油
19．（4分）为了比较水和煤油的吸热能力，小明用两个相同的装置做了如图所示的实验。
（1）在两个相同的烧杯中应加入初温相同、_______相同的水和煤油。
（2）实验中搅拌器的作用是使液体______；选用相同酒精灯加热的目的是使水和煤油在相同时间内___________ 。
（3）实验中发现煤油的温度比水的温度升高得快，这表明_______吸热本领更强。
四、作图题（共16分）
20．（8分）请在图中标出螺线管上的电流方向、通电螺线管的极性和磁感线的方向，并标出处于静止状态时的小磁针的N极。
（______）
21．（8分）如图所示，用笔画线代替导线将部分家庭电路连接完整。连接时要求符合安全用电的规定。
（______）
五、计算题（共22分）
22．（10分）小明同学为自己设计了一盏调光灯，其原理如图所示，已知灯L的规格为“6V 3W”(不考虑灯丝电阻的变化)滑动变阻器R的阻值范围为0~18 Ω，电源电压恒为9V，求:
(1)小灯泡正常发光时的电流。
(2)小灯泡正常发光时，滑动变阻器R接入电路的电阻。
(3)小灯泡最暗时，通电5 min，滑动变阻器产生的热量。
23．（12分）如图所示，红灯、绿灯分别标有“12V 6W”和“12V 12W”的字样，滑动变阻器上标有“24Ω 2A”的字样，当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光(不考虑温度对灯丝电阻的影响)。求：
（1）红灯泡的电阻为多大？
（2）两灯都正常发光时电流表的示数为多少?
（3）该电路中最小电功率为多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、C
5、C
6、C
7、A
8、B
9、D
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、1.2 24 72
14、12 95%
15、7.56×105J 1500 70%
16、电流的热 扩散
三、实验题（共12分）
17、 断开 右端 灯L（或电压表）被短路 左 0.2 0.5
18、D B
19、质量 受热均匀 吸收相同的热量 水
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 0.5A； (2)6Ω；(3) 486J
23、 (1) 24Ω ； (2)1.5A； (3)3W
