山东省淄博市博山2023-2024学年物理九年级第一学期期末质量检测模拟试题含答案
展开
这是一份山东省淄博市博山2023-2024学年物理九年级第一学期期末质量检测模拟试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．甲、乙两用电器的电功率之比为2:3，消耗的电能之比为4:3，则工作时间之比为（ ）
A．8:9B．1:1
C．1:2D．2:1
2．某同学用同一把刻度尺对同一物体的长度进行了4次测量,结果如下:12.34cm、12.36cm、12.35cm、12.55cm,则该物体的长度应记为
A．12.40cmB．12.55cm C．12.36cm D．12.35cm
3．下列关于电学知识的说法，正确的是
A．电源的作用就是不断的产生电荷
B．电压一定的情况下，导体的电阻与导体中的电流成反比
C．横截面积大的导体，电阻一定小
D．白炽灯泡的亮度由其工作时的实际功率决定
4．ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（ ）
A．ɑ是S极，b是N极B．ɑ是N极，b是S极C．ɑ、b都是N极D．ɑ、b都是S极
5．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
6．根据现象进行推论是我们常用的思维方法，下列根据现象做出的推论正确的是
A．根据同一电路中，通过两个小灯泡，电流大小相同，推论这两个灯泡串联
B．根据电路中的灯泡不发光，推论电路中一定出现了断路
C．根据开关闭合两个灯同时发光，开关断开两个灯同时熄灭，推论这两个灯一定串联
D．根据两个小灯泡串联后，其中某个灯两端的电压较大，推论这个灯的电阻一定就大
7．如图所示的电路，将A、B两端接入10V电源，电压表示数为4V；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表示数为12V，则R1∶R3的值为（ ）
A．3∶2B．1∶1C．9∶4D．4∶9
8．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路

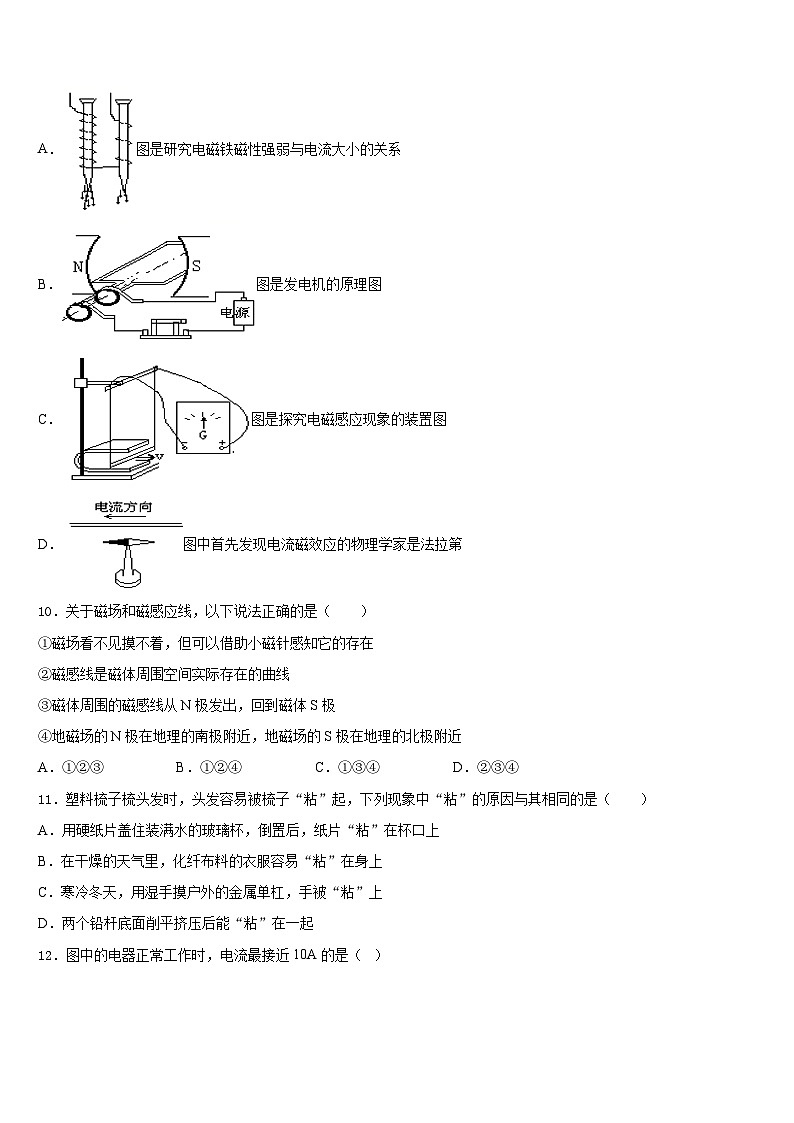

9．如图所示，有关电与磁的下列描述中，正确的是（ ）
A．图是研究电磁铁磁性强弱与电流大小的关系
B．图是发电机的原理图
C．图是探究电磁感应现象的装置图
D．图中首先发现电流磁效应的物理学家是法拉第
10．关于磁场和磁感应线，以下说法正确的是（ ）
①磁场看不见摸不着，但可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁体周围的磁感线从N极发出，回到磁体S极
④地磁场的N极在地理的南极附近，地磁场的S极在地理的北极附近
A．①②③B．①②④C．①③④D．②③④
11．塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是（ ）
A．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B．在干燥的天气里，化纤布料的衣服容易“粘”在身上
C．寒冷冬天，用湿手摸户外的金属单杠，手被“粘”上
D．两个铅杆底面削平挤压后能“粘”在一起
12．图中的电器正常工作时，电流最接近10A的是（ ）
A．电子手表B．台灯
C．电热水器D．双桶洗衣机
二、填空题（每题5分，共4题，20分）
13．小光同学在操场上练习爬杆，当他从竿的顶端滑下时，感到竿烫手，说明竿的内能________（“增大”、“不变”或“减少”），这是通过_________的方法使竿的内能改变的．
14．家庭室内装修工人使用加热与搅拌为一体的用电器，如图是该用电器的工作原理图。先把液体材料放入容器中，温控开关S接A开始加热，发光二极管L正常发光，当液体温度达到某一温度；温控开关S自动接B，发光二极管熄灭，同时在容器中倒入粉状材料，电动机起动保温搅拌。开关接A时电路消耗的总功率为1522W，发光二极管L规格为“2V0.2W”；开关接B时电路消耗的总功率为1200W，电动机正常工作的功率为1100W，R1是加热电热丝，R2是保温电热丝，R0为保护发光二极管正常工作的限流电阻。（忽略温度对电阻的影响）。用电器正常工作时，求保温电热丝R2的电阻值是_____Ω；温控开关S接A开始加热到刚接B时，该过程中加热电热丝R1产生的热量为900kJ，电路正常工作了_____min。
15．如图甲所示，一根粗细材料都均匀的金属棒AB置于水平地面上，现通过弹簧测力计竖直向上将棒的B端缓慢拉起，A端先相对地面静止直至被缓慢拉离地面一定高度。在此过程中，弹簧测力计对AB棒所做的功W与B端离开地面的高度x的关系如图乙所示，请根据图像解答下列问题。
（1）该金属棒的长度l=_______m；
（2）在A端被拉离地面之前，弹簧测力计的示数F1 =_______N ；
（3）当B端离地高度x=1. 2m时，弹簧测力计做功W0 =_______J。
16．发电机线圈中产生的感应电流的大小和方向都随时间作周期性的变化，这种电流叫做__________，在我国这种电流的频率为__________Hz。
三、实验题（共12分）
17．（4分）实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。某同学从实验桌上选择适当器材，探究“当通过电阻的电流保持不变时，电阻消耗的电功率与该电阻的阻值成正比”。该同学设计的电路如图所示，主要的实验步骤和数据记录结果如下：
①断开开关S，按照电路图连接电路，把滑动变阻器的滑片P调到接入电路阻值最大的位置。
②闭合开关S，调节滑动变阻器滑片P到适当位置，用电压表和电流表分别测出R两端的电压U和通过R的电流I，把数据R、U、I记录在表格中，断开开关S。
③更换接入电路中的电阻R，闭合开关S，用电压表和电流表分别测出R两端的电压U和通过R的电流I，把数据R、U、I记录在表格中，断开开关S。
④仿照步骤③，再进行四次实验，将各次实验数据R、U、I记录在表格中。
⑤利用公式P=UI分别计算出各电阻R消耗的功率P，把数据记录在表格中。
数据记录结果
根据以上实验过程，回答下列问题：
（1）该同学的探究过程中存在的问题是__________________________。
（2）请你针对该同学探究过程中存在的问题，写出改正措施：__________________。
18．（4分）某市中考实验操作考试时，实验员为同学们“探究小灯泡的额定电功率”准备了以下器材：额定电压为2.5V的小灯泡（正常发光时电阻约为10Ω）、规格为“10Ω 1A”的滑动变阻器、新干电池4节、开关、电流表、电压表、导线若干．
（设计实验与制订计划）
（1）请你用笔画线代替导线，将如图甲所示的电路连接完整；
（_____）
（2）在闭合开关前，应将滑片P移到最_____（选填“左”或“右”）端；
（3）经检查，电路连接无误，各元件完好，闭合开关后，无论怎样移动滑片P，电压表的示数都调不到2.5V，存在这种问题的原因是_____，让小灯泡正常发光最简便的方法是_____；
（4）解决上述问题后，移动滑片P使电压表的示数为2.5V时，小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡的额定功率是_____W．
19．（4分）用纸餐盘、纸杯和吸管按照如图方式粘合在一起做成“纸杯船”，将其放入水池中。
(1)往纸杯里倒些水，水从吸管喷出时，纸杯船就会前进，这一过程____对纸杯船做功。(池中水、喷出的水)
(2)纸船前进所获得的动能是由杯中水的__________能转化而来。
四、作图题（共16分）
20．（8分）用笔画线表示导线，将图中的电灯（规格“220V 40W”）、开关（开关控制两盏灯）和插座（插座单独使用）接入家庭电路中。
（______）
21．（8分）如图所示，用笔画线代替导线完成电路。要求：两灯并联，开关控制干路，电流表测量灯泡L1的电流，导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压，。闭合开关后，电流表读数为0.5A，求：
（1）两端的电压。
（2）的阻值。
（3）整个电路2min消耗的电能。
23．（12分）在图甲的电路中，电源电压为6 伏且保持不变，滑动变阻器R1 标有“100Ω 2A”字样。闭合开关S 后，电流表A1 和A2 的示数分别如图乙，求：
（1）通过电阻 R2 的电流；
（2）通电10 秒钟，电流通过电阻R2 所做的功W2；
（3）重新移动滑动变阻器 R1 的滑片 P，使两个电流表指针偏离零刻度的角度恰好相同，求此时变阻器 R1 消耗的功率 P1。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、D
4、A
5、D
6、D
7、C
8、A
9、C
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、增大 做功
14、484 10
15、1 3 4.2
16、交流电 50
三、实验题（共12分）
17、详见解析 详见解析
18、 右 电源电压过大 减少一节干电池 0.5
19、喷出的水 动
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）1（2）4（3）180
23、 (1)7.5Ω；(2) 48J；(1)1.2W
R/Ω
2
4
7
10
15
20
U/V
1.0
1.6
2.4
2.9
3.5
4.0
I/A
0.50
0.40
0.34
0.30
0.24
0.20
P/W
0.50
0.64
0.82
0.87
0.84
0.80
