学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．下列关于能量转化和转移现象的说法中，错误的是（ ）
A．暖瓶塞跳起时，内能转化为机械能B．给蓄电池充电，电能转化为化学能
C．内燃机的压缩冲程，机械能转化为内能D．用热水袋取暖时，能量的形式发生变化
2．把两根材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是
A．通过粗电阻丝的电流较大
B．通过细电阻丝的电流较大
C．加在粗电阻丝两端的电压较大
D．加在细电阻丝两端的电压较大
3．2018年华为推出的Mate20Pr手机充电采用了快充技术，即手机的最高充电电压10V，最大充电电流4A，Mate20Pr的最大充电功率为（ ）
A．4WB．10W
C．20WD．40W
4．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
5．某些物质在温度很低的情况下，电阻就变成0，这种现象叫超导现象．如果把超导现象应用于实际，则（ ）
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝

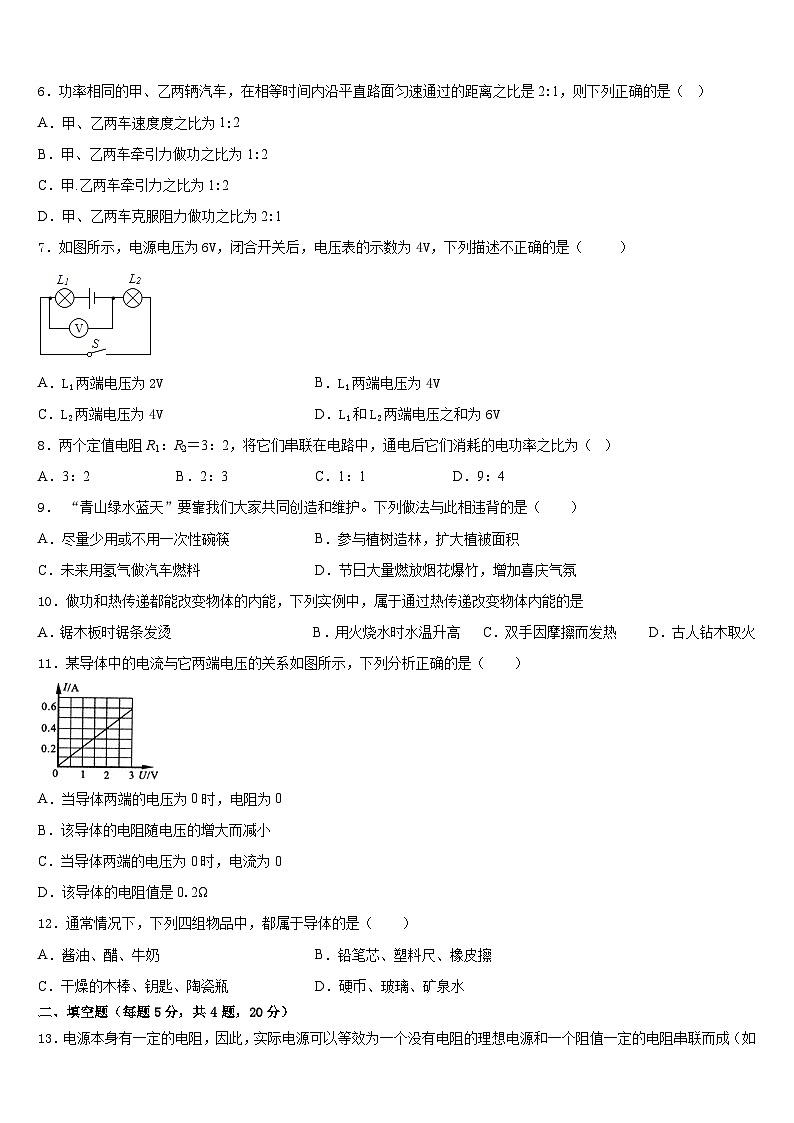

6．功率相同的甲、乙两辆汽车，在相等时间内沿平直路面匀速通过的距离之比是2:1，则下列正确的是（ ）
A．甲、乙两车速度度之比为1:2
B．甲、乙两车牵引力做功之比为1:2
C．甲.乙两车牵引力之比为1:2
D．甲、乙两车克服阻力做功之比为2:1
7．如图所示，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（ ）
A．L1两端电压为2VB．L1两端电压为4V
C．L2两端电压为4VD．L1和L2两端电压之和为6V
8．两个定值电阻R1：R2＝3：2，将它们串联在电路中，通电后它们消耗的电功率之比为（ ）
A．3：2B．2：3C．1：1D．9：4
9． “青山绿水蓝天”要靠我们大家共同创造和维护。下列做法与此相违背的是（ ）
A．尽量少用或不用一次性碗筷B．参与植树造林，扩大植被面积
C．未来用氢气做汽车燃料D．节日大量燃放烟花爆竹，增加喜庆气氛
10．做功和热传递都能改变物体的内能，下列实例中，属于通过热传递改变物体内能的是
A．锯木板时锯条发烫 B．用火烧水时水温升高 C．双手因摩擦而发热 D．古人钻木取火
11．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．该导体的电阻值是0.2Ω
12．通常情况下，下列四组物品中，都属于导体的是（ ）
A．酱油、醋、牛奶B．铅笔芯、塑料尺、橡皮擦
C．干燥的木棒、钥匙、陶瓷瓶D．硬币、玻璃、矿泉水
二、填空题（每题5分，共4题，20分）
13．电源本身有一定的电阻，因此，实际电源可以等效为一个没有电阻的理想电源和一个阻值一定的电阻串联而成（如图示）。如电路图所示，合上开关S，变阻器的滑片从A端滑到B端的过程中，电路中的一些物理量的变化，如图甲、乙、丙所示。图甲为电压表示数与电流表示数关系，图乙为电源输出功率跟电压表示数关系，图丙为电源输出功率（指电源外部电路的电功率）和总功率的比值η与变阻器接入电路电阻大小的关系。不计电表、导线对电路的影响，则图中a点对应的滑片位置为电路图中的_____处（选“A”、“B”），电源电为_____V，其中a点的坐标为________。

14．如图所示，用酒精灯给细铁丝制的线圈加热，电流表的示数会变小，表明导体的电阻在变___，可见导体的电阻与_______有关。
15．如图，将两个铅柱的底面削平、削干净，然后紧紧压在一起，两个铅柱就会结合起来，甚至下面吊一个重物都不能把它们拉开。这说明分子间存在相互作用的__________(选填“引力”、“斥力”或“引力和斥力”)。
16．小明同学患了近视眼，使远处物体的像落在视网膜_____（填“前”或“后”）方而看不清远处物体．现在有一种治疗手术，采用激光对角膜进行处理，使晶状体和角膜构成的透镜对光的偏折能力变得_____（填“强”或“弱”）些．
三、实验题（共12分）
17．（4分）如图所示是小美同学探究“导体的电流与电阻的关系”的电路图.所用实验器材是：电源（6V）、电流表（0-0.6A）、电阻箱（0-999.9Ω）、滑动变阻器（60Ω 1A）、开关、导线若干。分析表中数据可知：电阻箱两端的电压为______V。保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于______Ω，不得超过______Ω。
18．（4分）小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图．
（1）闭合开关前，应向____（填“A”或“B”）端调整滑动变阻器的滑片，使电路中的电流在开始测量时最小．
（2）测量过程中，某一次的电流值如图乙所示，则电流值是_____A．这时，灯丝突然烧断，则电压表的示数_______（填“变大”“变小”或“不变”）．换相同规格的灯泡，重测的数据如表所示，并绘出I－U图象如图丙的A所示．
（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由_____ （作出判断并说出理由）．
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I－U图象如图丙的B所示．你认为错误的原因可能是__________．
19．（4分）下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
四、作图题（共16分）
20．（8分）用笔画线代替导线，将图中的电灯、开关和插座接入家庭电路中。
（________）
21．（8分）如图所示中给出了几种元件，在图上用连线表示导线，把电路元件连接起来，并画出电路图。要求：
（______）
（1）灯L1与灯L2并联；
（2）滑动变阻器控制通过灯L2的电流大小。
五、计算题（共22分）
22．（10分）如下图所示是某电水壶的电路图，其铭牌如下表。R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：
(1)电水壶正常工作时，其加热电阻的阻值是多大？
(2)若正常工作时，对加热电阻通电5分钟产生的热量是多少？
(3)若电水壶产生的热量全部被水吸收，现将一满壶的水在标准大气压下烧开需要多长时间？[水的比热容，]。
(4)当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻R0的电功率是多少？
23．（12分）如图所示，闭合开关S，通过灯泡L1、L2的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，求：
（1）电源电压；
（2）L2的电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、D
5、B
6、C
7、B
8、A
9、D
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、B； 6V； （0.6，4.8）。
14、大 温度
15、引力
16、前 、 弱
三、实验题（共12分）
17、2.4 4 40
18、A 0.26 变大 不同意；灯丝的电阻受温度影响，不是一个定值，取平均值没有意义 电压表接在了滑动变阻器两端
19、
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3) ；(4)
23、（1）3V；（2）10Ω。
实验序号
电阻R/Ω
电流I/A
1
6
0.40
2
8
0.30
3
12
0.20
电压/V
0.5
1.0
1.5
2.0
2.5
3.0
电流/A
0.10
0.16
0.20
0.23
0.25
0.27
电阻/Ω
5.0
6.3
7.5
8.7
10.0
11.1
平均电阻/Ω
8.1
