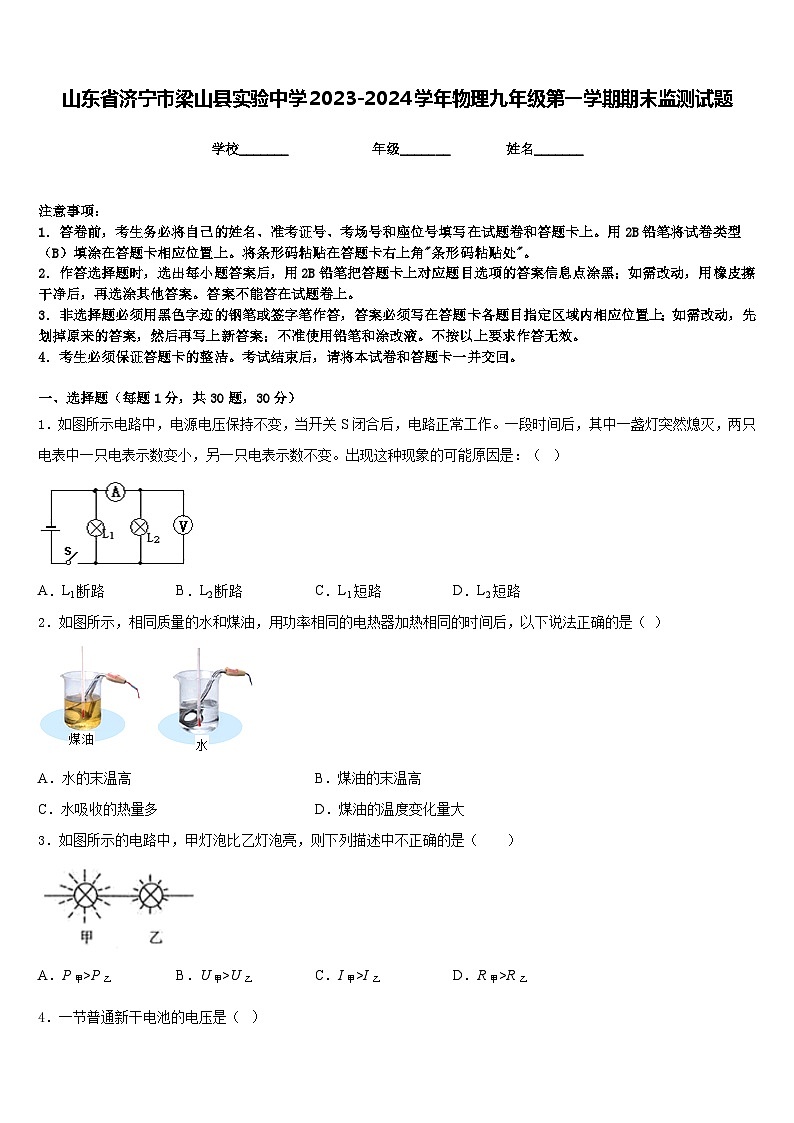

山东省济宁市梁山县实验中学2023-2024学年物理九年级第一学期期末监测试题含答案

这是一份山东省济宁市梁山县实验中学2023-2024学年物理九年级第一学期期末监测试题含答案，共7页。试卷主要包含了考生必须保证答题卡的整洁，电冰箱的压缩机，在如图所示的电路图中，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，电源电压保持不变，当开关S闭合后，电路正常工作。一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。出现这种现象的可能原因是：（ ）
A．L1断路B．L2断路C．L1短路D．L2短路
2．如图所示，相同质量的水和煤油，用功率相同的电热器加热相同的时间后，以下说法正确的是（ ）
A．水的末温高B．煤油的末温高
C．水吸收的热量多D．煤油的温度变化量大
3．如图所示的电路中，甲灯泡比乙灯泡亮，则下列描述中不正确的是（ ）
A．P甲>P乙B．U甲>U乙C．I甲>I乙D．R甲>R乙
4．一节普通新干电池的电压是（ ）
A．1伏B．1.5伏C．2伏D．3伏

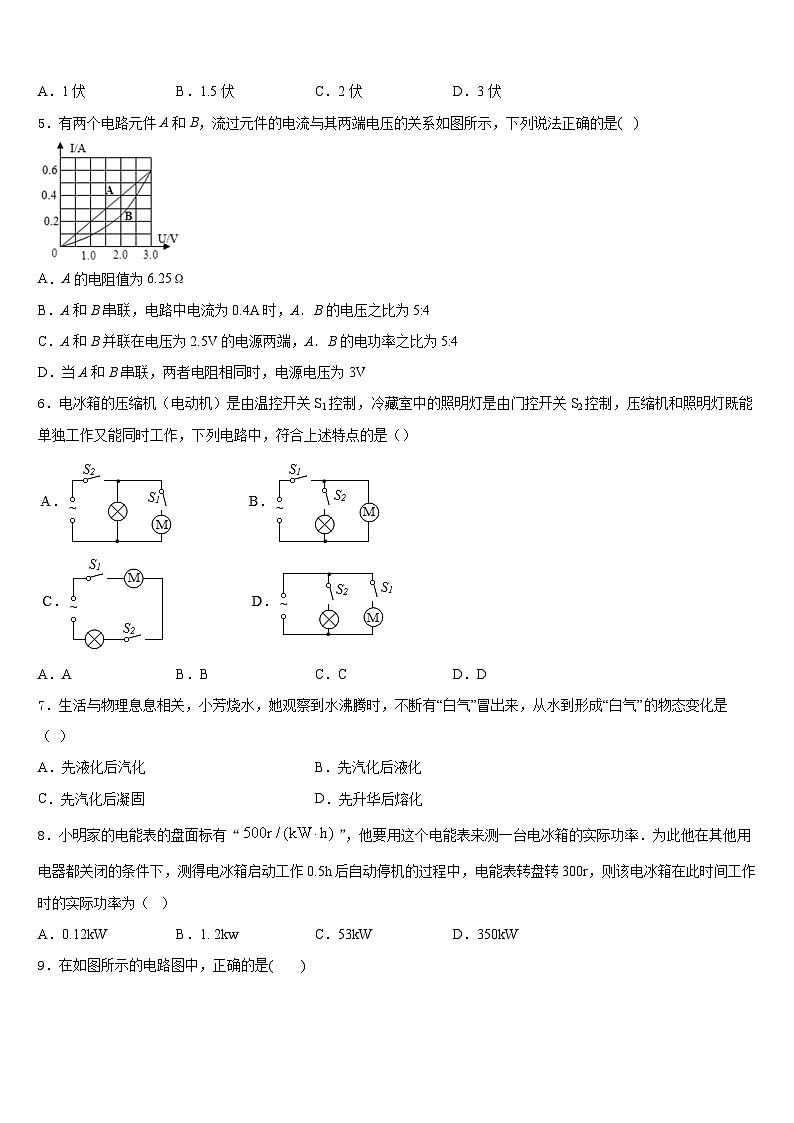

5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( )
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A．B的电压之比为5:4
C．A和B并联在电压为2.5V的电源两端，A．B的电功率之比为5:4
D．当A和B串联，两者电阻相同时，电源电压为3V
6．电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（）
A．AB．BC．CD．D
7．生活与物理息息相关，小芳烧水，她观察到水沸腾时，不断有“白气”冒出来，从水到形成“白气”的物态变化是（ ）
A．先液化后汽化B．先汽化后液化
C．先汽化后凝固D．先升华后熔化
8．小明家的电能表的盘面标有“”，他要用这个电能表来测一台电冰箱的实际功率．为此他在其他用电器都关闭的条件下，测得电冰箱启动工作0.5h后自动停机的过程中，电能表转盘转300r，则该电冰箱在此时间工作时的实际功率为（ ）
A．0.12kWB．1. 2kwC．53kWD．350kW
9．在如图所示的电路图中，正确的是( )
A．B．C．D．
10．灯泡L1、L2上分别标有“6V 3W”“6V 6W”字样，若将它们串联使用时，不考虑灯丝电阻的变化，保证灯泡不被烧坏，电路两端允许加的最大电压值是（ ）
A．6VB．9VC．12VD．18V
11．两根导线的电阻之比是3:4，通过的电流之比是4:3，在相同时间内两根导线中产生的热量之比为（ ）
A．1:1B．4:3
C．3:4D．16:9
12．电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A．电灯的控制开关可以安装在零线上
B．导线的绝缘皮破损后一定要及时更换
C．雷雨天用手机通话
D．如果发现有人触电，应立即用手将触电者拉开
二、填空题（每题5分，共4题，20分）
13．小明做单臂俯卧撑运动，如图所示．他的重心在M点，所受重力为600N，他将身体撑起处于平衡状态时，手掌处的支撑力（即动力）为____N，此过程中，小明的身体是一个_____（省力/费力/等臂）杠杆。
14．人们利用发电机把天然存在的各种形式的能转化为电能．为了合理地利用这些能源，发电站要修建在靠近这些天然资源的地方，但是用电的地方往往很远，因此需要输送线路把电能输送到远方.为了将甲地的电能输送到乙地，在甲、乙两地间架设了两根等长的输电线，两根输电线的总长度为L，且单位长度输电线的电阻为r．已知位于甲地的两根输电线间的电压为U，输送电能的功率为P，则通过输电线的电流等于__________，该输电线路输送电能的效率为______________．
15．在家庭电路中，当发生_______或用电器的总功率过大时，均可造成干路电流过大而导致空气开关“跳闸”。
16．单位换算：12MΩ=____________Ω， 0.2kW·h=_____________J。
三、实验题（共12分）
17．（4分）小明在网上学习时看到这样一个结论：干电池不能新旧混用，否则会使输出电压变低，他想验证这个结论是否正确，他准备了1节旧电池、2节新电池、2只规格相同的小灯泡、磁铁、塑料瓶、开关、导线若干。请你从中选取合适的器材完成验证过程：
(1)写出你选用的实验器材：____________________；
(2)你验证的过程：_____________________。
18．（4分） “用电流表测电流”实验中，应将电流表_________（选填“串联”或“并联”）连接在电路中。若在实验过程中，出现电流表指针如图(a)所示，存在的问题是__________ ；若在实验过程中，出现电流表指针如图 (b)所示，接下来的操作是_____________。
19．（4分）如图所示是小明“探究杠杆的平衡条件”的装置，每只钩码重为0.5N（钩码个数若干），弹簧测力计量程为0～5N。
（1）图甲中，杠杆静止时处于______（平衡/不平衡）状态.为使杠杆在水平位置平衡，小明应将杠杆两端的平衡螺母向______（左/右）移。
（2）如图乙，小明保持弹簧秤竖直放置，然后认真调零后，用弹簧测力计竖直向上拉，使杠杆在水平位置平衡。此时弹簧测力计的示数为F1，杠杆受到钩码的拉力为F2，小明发现F1×OD≠F2×OC，其原因是_______。
（3）接着，小明准备做图丙所示实验，实验前小明首先再取一只弹簧秤与已调零的弹簧秤进行对拉，如图丁，他这样做的目的是______。在做了10多次图丙所示实验后，他还做了几次图戊所示的实验，他这样做的目的是：_______。
四、作图题（共16分）
20．（8分）如图9所示，重物对水平地面的压力为3牛，请用力的图示法作出这个压力F。
21．（8分）请将下列元件的字母标号正确填入图中家庭电路的虚线框内．a﹣﹣﹣﹣电灯 b﹣﹣﹣﹣电灯控制开关 c﹣﹣﹣﹣电能表 d﹣﹣﹣﹣空气开关
（_____）
五、计算题（共22分）
22．（10分）如图是利用压敏电阻的特性测量压力大小的电路，其中定值电阻R0=150Ω，电流表的量程0~0.06 A，托盘质量忽略不计。已知压敏电阻的阻值与其所受压力的关系如下表所示：
（1）当不称重时，电流表示数是0.02A，求电源电压；
（2）写出压敏电阻的阻值R与压力F关系的表达式；
（3）求该装置所能测量的压力范围。
23．（12分）小明家新买了一个家用电吹风，他查阅使用说明书发现其简化电路如图所示，主要技术参数如下表．电吹风在额定电压下工作，请解答如下问题：
（1）当电吹风吹冷风时，通过电动机的电流是多大？
（2）电热丝工作时的电阻是多大？
（3）若电吹风内电动机的电阻是1 Ω，则电吹风吹冷风10 min产生的热量是多少？
（4）当电吹风实际工作电压为200V时，电吹风电热丝工作时的实际功率多大？（结果保留一位小数）。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、B
5、C
6、D
7、B
8、B
9、C
10、B
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、400 省力
14、 1
15、短路
16、1.2×107Ω 0.2kW·h=7.2×105J
三、实验题（共12分）
17、见解析 见解析
18、串联 电流表的正负接线柱接反了 断开开关，换用0～3A的量程进行测量
19、平衡 左 杠杆自身受到的重力不能忽略 对第二个倒置使用的弹簧秤进行调零 排除偶然结论总结发现普遍规律
四、作图题（共16分）
20、压力的大小、方向和作用点均正确. 3分说明：作用点在水平地面上。
21、
五、计算题（共22分）
22、 (1)9V；(2) R=300Ω-（0.6Ω/N）·F；(3)0-500N。
23、（1）0.5 A；（2）55 Ω；（3）150 J；（4）727.3W。
压力F/N
0
50
100
150
200
250
300
……
压敏电阻R/Ω
300
270
240
210
180
150
120
……
热风温度
50～75 ℃
额定功率
热风时：990 W
冷风时：110 W
额定电压
220 V
质量
0.5 kg
