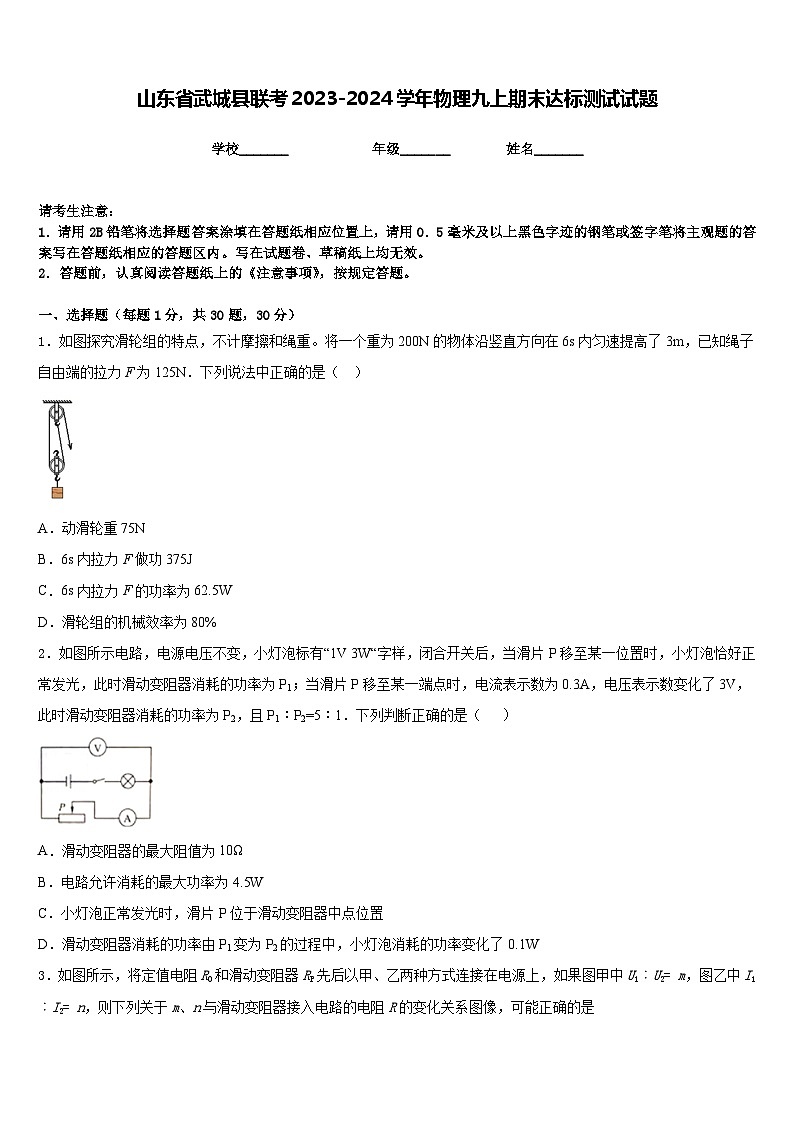

山东省武城县联考2023-2024学年物理九上期末达标测试试题含答案

这是一份山东省武城县联考2023-2024学年物理九上期末达标测试试题含答案，共9页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图探究滑轮组的特点，不计摩擦和绳重。将一个重为200N的物体沿竖直方向在6s内匀速提高了3m，已知绳子自由端的拉力F为125N．下列说法中正确的是（ ）
A．动滑轮重75N
B．6s内拉力F做功375J
C．6s内拉力F的功率为62.5W
D．滑轮组的机械效率为80%
2．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W
C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W
3．如图所示，将定值电阻R0和滑动变阻器RP先后以甲、乙两种方式连接在电源上，如果图甲中U1︰U2= m，图乙中I1︰I2= n，则下列关于m、n与滑动变阻器接入电路的电阻R的变化关系图像，可能正确的是
A．B．
C．D．
4．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明
A．电源接线柱接触不良B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良D．灯泡灯丝断了或灯座接触不良
5．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W

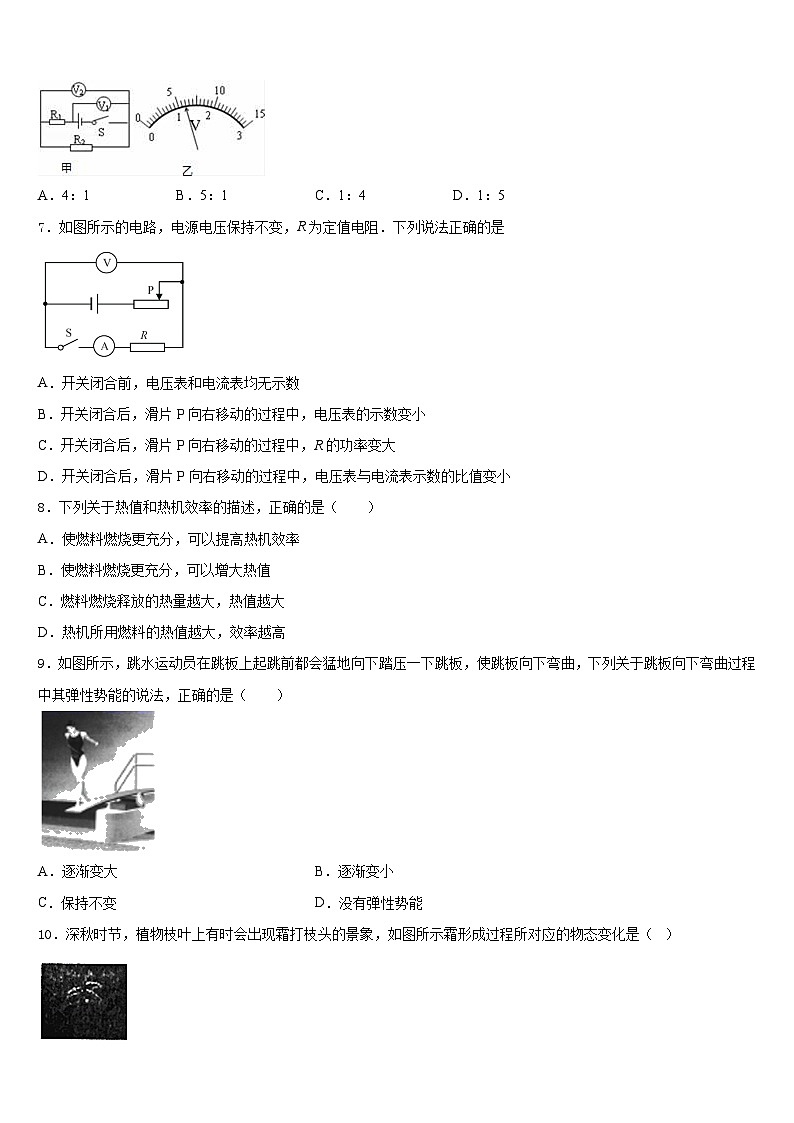

6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1和R2的功率之比为
A．4：1B．5：1C．1：4D．1：5
7．如图所示的电路，电源电压保持不变，R为定值电阻．下列说法正确的是
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变小
C．开关闭合后，滑片P向右移动的过程中，R的功率变大
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小
8．下列关于热值和热机效率的描述，正确的是（ ）
A．使燃料燃烧更充分，可以提高热机效率
B．使燃料燃烧更充分，可以增大热值
C．燃料燃烧释放的热量越大，热值越大
D．热机所用燃料的热值越大，效率越高
9．如图所示，跳水运动员在跳板上起跳前都会猛地向下踏压一下跳板，使跳板向下弯曲，下列关于跳板向下弯曲过程中其弹性势能的说法，正确的是（ ）
A．逐渐变大B．逐渐变小
C．保持不变D．没有弹性势能
10．深秋时节，植物枝叶上有时会出现霜打枝头的景象，如图所示霜形成过程所对应的物态变化是（ ）
A．凝华B．凝固C．升华D．液化
11．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
12．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．根据“单位”推出对应的物理公式是常用的记忆方法．例如：速度单位是m/s（其中m是路程的单位，s是时间的单位），可以推出对应的公式为：v=s/t．同样．根据电能的单位kW•h，就可以推出对应的公式为：________；根据比热容的单位J/（kg•℃），也可以推出对应的公式为：________．
14．电源电压保持不变，把标有“3V3W”字样的灯泡和标有“6V3W”字样的灯泡按如图所示的方式连接在电路中，当开关S闭合后，灯泡正常发光，则电路的总功率为_____W。
15．如图所示，在40N的水平拉力F作用下，将重700N的物体沿水平地面做匀速直线运动，物体与地面间滑动摩擦力为100N。则滑轮组的机械效率为________；若物体的运动速度为0.2m/s，则拉力F的功率为________W。
16．小明放学后一进入家门就闻到菜肴的香气，这是_____现象，他发现菜热的时候闻到的香味更重一些，这是因为温度越高，分子运动的越_____．
三、实验题（共12分）
17．（4分）在探究“物体动能的大小与哪些因素有关”的实验中，让小车从斜面上由静止释放小车下滑后撞击斜面底部的木块。
（1）小车进入水平面时的动能是由_____转化来的。实验时木块被推得越远，小车对木块_____越多，表明小车的动能越大。
（2）同一小车从斜面不同高度由静止释放，如图甲、乙所示，是探究动能大小与_____的关系。
（3）换用质量不同的小车从斜面的相同高度由静止释放，目的是探究动能的大小与_____关系。
（4）实验中若使用的木块质量较大，为保证较好的实验效果，方法有多种，请说出你的一种方法：_____。
（5）木块最终会停下来的主要原因是_____，在此过程中木块把_____转化为_____。
18．（4分）在探究“物体动能的大小与哪些因素有关”的实验中，如图所示，让同一铁球从斜面的不同高度由静止释放，撞击同一木块。请回答下列问题：
（1）该实验的目的是研究_________（选填“铁球”或“木块”）的动能大小与_________的关系。
（2）该实验是通过观察_______________来说明铁球对木块做功的多少。
（3）实验中，小球的高度越高，木块运动的距离越远，由此可得出的结论是__________。
19．（4分）在做“用伏安法测电阻”的实验中。实验器材有:两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（________）
（2）闭合开关前，滑动变阻器的滑片应置于_______端（选填“A”或“B”）；此实验中滑动变阻器除保护电路外，还起到的作用是______________。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_______（填符号）；
A．R断路 B．R短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为_______A，它的阻值是_______Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=_______．
四、作图题（共16分）
20．（8分）如图是一个简化的玩具警车的电路图，若闭合两个开关，车走灯亮；若只闭合一个开关，可实现车走灯不亮，请将代表车走的电动机符号和车灯的符号填入虚线框中。
21．（8分）（1）如图1所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L．__
图1
（2）如图2是研究并联电路电流规律的实验．请完成实物电路的连接（其中A1、A2分别测通过、的电流．A测干路中的电流）．
（__________）
图2
五、计算题（共22分）
22．（10分）下图是实验中学物理课外活动小组自制的电热暖手器的电路原理图．电源电压恒为8V,S为单刀三掷开关,发热体的电阻分别是R1=2Ω,R2=1Ω,R3=5Ω,问:
（1）该电热暖手器工作时的最小电流是多少?
（2）该电热暖手器消耗的最大功率是多少?
（3）当开关调至“2”挡位置时在1min时间内最多可产生多少焦耳的热量?
23．（12分）先阅读下面材料，然后回答问题：
地热资源是目前全球倡导的绿色安全资源，它不受昼夜和季节变化的限制，不仅可为人们生活供热，还可以用于旅游、温泉保健、养殖热带鱼等。
（1）李强同学家每天用的热水若全部按50℃的热水计算，若将40kg的水从20℃加热到50℃需要吸收多少热量？（已知水的比热容是4.2103J/（kg·℃））
（2）若李强家用额定功率为1200W的电热水器烧水，在正常工作状态下烧热（1）问中的这些水至少需要多长时间？
（3）若用效率为60%的煤气炉烧水，烧热（1）问中的这些水需要多少m3煤气？（煤气的热值是4×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、B
5、A
6、A
7、B
8、A
9、A
10、A
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、W=Pt c=Q/mΔt
14、3.75
15、83.3% 24
16、扩散 快
三、实验题（共12分）
17、重力势能 做功 速度 质量 增大小车速度 受到阻力的作用 动能 内能
18、铁球 速度 木块被铁球推动的距离 质量一定，速度越大，动能越大
19、 B 改变定值电阻两端的电压 D 0.3 8.3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、1A 32W 426.7J
23、 (1) 5.04×106J（2）70min（3）0.21m3
