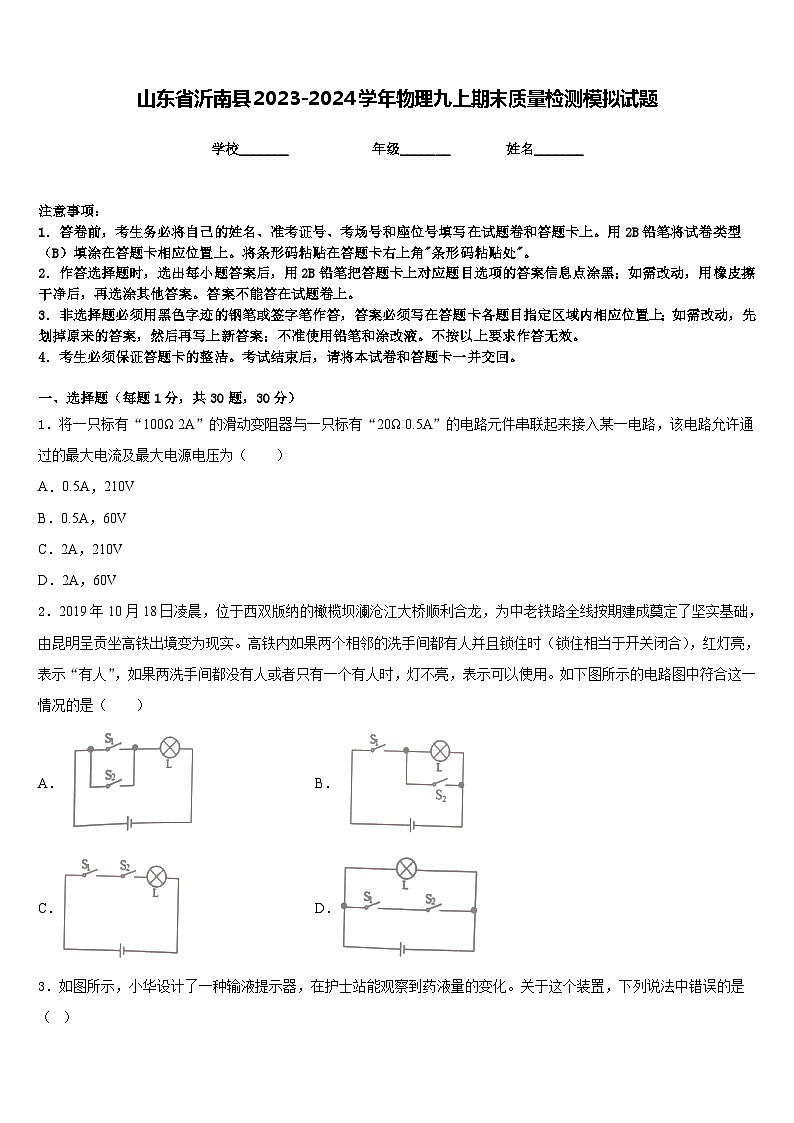

山东省沂南县2023-2024学年物理九上期末质量检测模拟试题含答案

这是一份山东省沂南县2023-2024学年物理九上期末质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．将一只标有“100Ω 2A”的滑动变阻器与一只标有“20Ω 0.5A”的电路元件串联起来接入某一电路，该电路允许通过的最大电流及最大电源电压为（ ）
A．0.5A，210V
B．0.5A，60V
C．2A，210V
D．2A，60V
2．2019年10月18日凌晨，位于西双版纳的橄榄坝澜沧江大桥顺利合龙，为中老铁路全线按期建成奠定了坚实基础，由昆明呈贡坐高铁出境变为现实。高铁内如果两个相邻的洗手间都有人并且锁住时（锁住相当于开关闭合），红灯亮，表示“有人”，如果两洗手间都没有人或者只有一个有人时，灯不亮，表示可以使用。如下图所示的电路图中符合这一情况的是（ ）
A．B．
C．D．

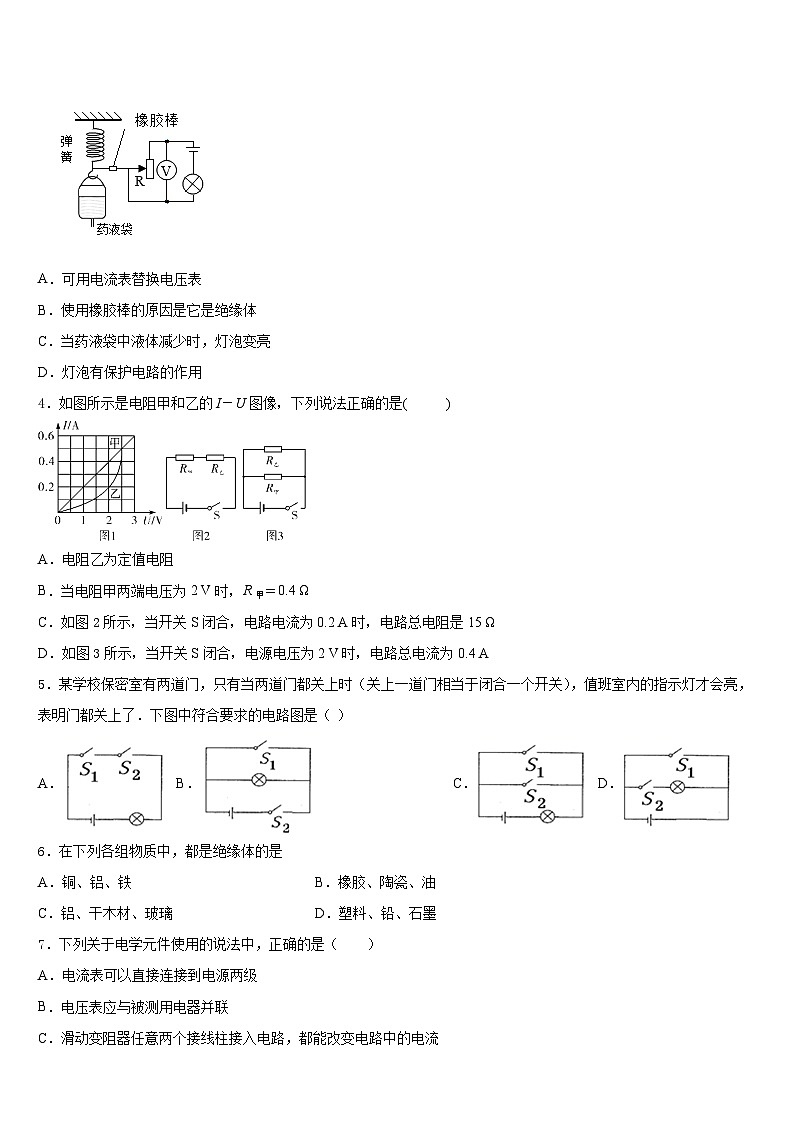

3．如图所示，小华设计了一种输液提示器，在护士站能观察到药液量的变化。关于这个装置，下列说法中错误的是（ ）
A．可用电流表替换电压表
B．使用橡胶棒的原因是它是绝缘体
C．当药液袋中液体减少时，灯泡变亮
D．灯泡有保护电路的作用
4．如图所示是电阻甲和乙的I－U图像，下列说法正确的是( )
A．电阻乙为定值电阻
B．当电阻甲两端电压为2 V时，R甲＝0.4 Ω
C．如图2所示，当开关S闭合，电路电流为0.2 A时，电路总电阻是15 Ω
D．如图3所示，当开关S闭合，电源电压为2 V时，电路总电流为0.4 A
5．某学校保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会亮，表明门都关上了．下图中符合要求的电路图是（ ）
A．B．C．D．
6．在下列各组物质中，都是绝缘体的是
A．铜、铝、铁B．橡胶、陶瓷、油
C．铝、干木材、玻璃D．塑料、铅、石墨
7．下列关于电学元件使用的说法中，正确的是（ ）
A．电流表可以直接连接到电源两级
B．电压表应与被测用电器并联
C．滑动变阻器任意两个接线柱接入电路，都能改变电路中的电流

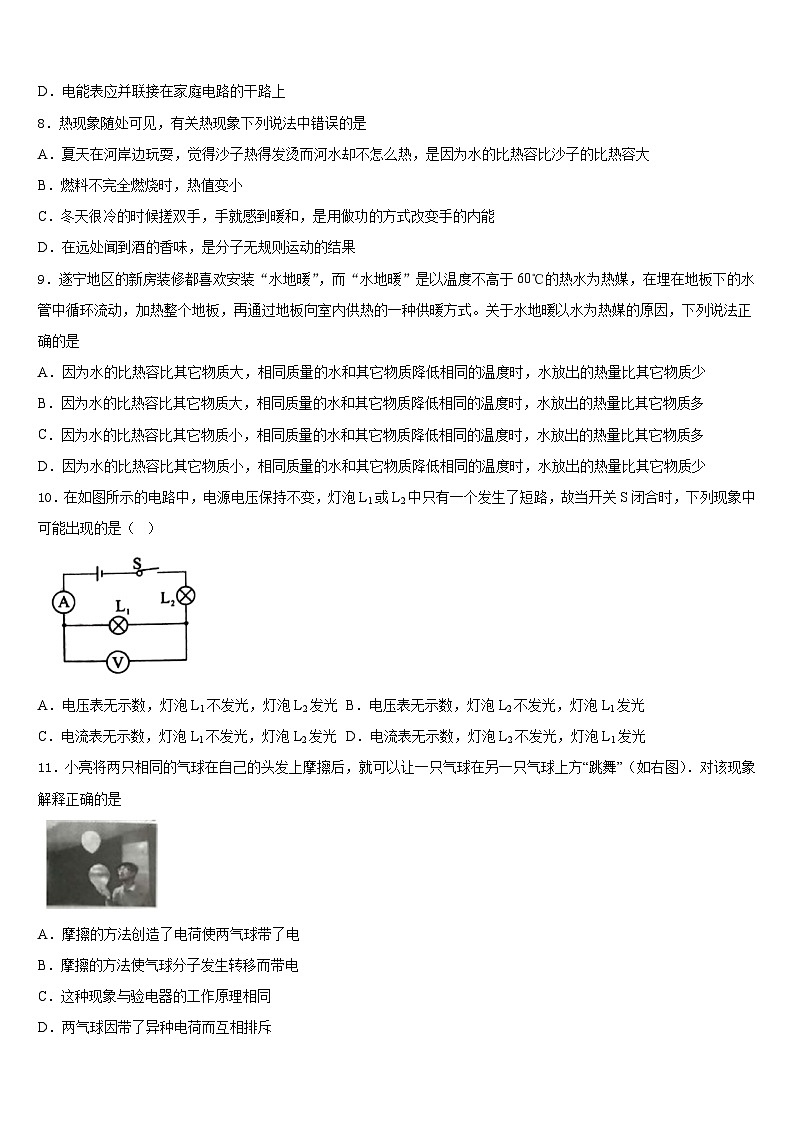

D．电能表应并联接在家庭电路的干路上
8．热现象随处可见，有关热现象下列说法中错误的是
A．夏天在河岸边玩耍，觉得沙子热得发烫而河水却不怎么热，是因为水的比热容比沙子的比热容大
B．燃料不完全燃烧时，热值变小
C．冬天很冷的时候搓双手，手就感到暖和，是用做功的方式改变手的内能
D．在远处闻到酒的香味，是分子无规则运动的结果
9．遂宁地区的新房装修都喜欢安装“水地暖”，而“水地暖”是以温度不高于60℃的热水为热媒，在埋在地板下的水管中循环流动，加热整个地板，再通过地板向室内供热的一种供暖方式。关于水地暖以水为热媒的原因，下列说法正确的是
A．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
B．因为水的比热容比其它物质大，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
C．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质多
D．因为水的比热容比其它物质小，相同质量的水和其它物质降低相同的温度时，水放出的热量比其它物质少
10．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中只有一个发生了短路，故当开关S闭合时，下列现象中可能出现的是（ ）
A．电压表无示数，灯泡L1不发光，灯泡L2发光B．电压表无示数，灯泡L2不发光，灯泡L1发光
C．电流表无示数，灯泡L1不发光，灯泡L2发光D．电流表无示数，灯泡L2不发光，灯泡L1发光
11．小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”（如右图）．对该现象解释正确的是
A．摩擦的方法创造了电荷使两气球带了电
B．摩擦的方法使气球分子发生转移而带电
C．这种现象与验电器的工作原理相同
D．两气球因带了异种电荷而互相排斥
12．小阳想探究铅笔芯的电阻大小与哪些因素有关，选取了两根横截面积不同、长度和材料均相同的铅笔芯 a 和b，如图所示，连入电路，夹子与铅笔芯接触良好，并可在铅笔芯上任意滑动，下列说法中不正确的是
A．该实验可以通过灯泡的亮度反映铅笔芯电阻的大小
B．该实验可以探究铅笔芯的电阻大小与材料是否有关
C．该实验可以探究铅笔芯的电阻大小与横截面积是否有关
D．该实验可以探究铅笔芯的电阻大小与长度是否有关
二、填空题（每题5分，共4题，20分）
13．一个定值电阻连入电路，当这个电阻两端的电压为6V时，通过这个电阻的电流为0.5A；当这个电阻两端的电压为9V时，通过这个电阻的电流为__________A；当这个电阻两端的电压为0V时，通过这个电阻的电流为__________A。
14．
（1）如图甲所示，电流表的示数_____A。
（2）如图乙所示，电压表的示数为_____V。
（3）如图丙所示是电阻箱的结构示意图，若将B、D的铜塞拔出，电阻箱连入电路的阻值是_____Ω。
（4）如图丁所示，电能表的示数为_____kW•h；用电1度它的转盘转过_____转；电能表转盘转了500转用电器用电_____J；从本电能表面板上你还看到哪些信息？_____（只要写出一条即可）。
15．我国家庭电路两端的电压是_____V．
16．如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景。产生这种现象的原因之一是小朋友从滑梯滑下时发生了摩擦起电现象，使头发带上了___________（选填 “同种”或“异种”）电荷互相排斥而张开，摩擦起电的实质是___________在相互摩擦的两个物体间发生了转移。
三、实验题（共12分）
17．（4分）实验室购买了一批规格为“2.5V 0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量小灯泡电功率的实验，实验中各元件完好，电源电压保持不变。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）。
（________）
（2）小明设计了实验记录表格，请指出表格中设计不合理的地方： _____________。
（3）小明操作规范、读数正确，将测得的数据填入表格中，他发现额定电压下小灯泡工作时的情况与铭牌标注的不相符，若生产这种小灯泡，灯丝的材料和粗细是一定的，则原因是该灯泡灯丝的长度__________（填“大于”或“小于”）正常值。
（4）小明将两只不同规格的灯泡串联在电路中，通电后发现L1比L2亮，则通过L1的电流__________L2的电流，L1两端的电压__________L2两端的电压（均填“大于”“小于”或“等于”）。
18．（4分）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω），滑动变阻器两个（A：“5Ω2A”：B：“20Ω 0.5A”）．
（1）该实验中应选用的滑动变阻器是_____（选填“A”或“B”）．
（2）如图甲所示是小田同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）．
（______）
（3）小田确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障是_____．
（4）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为_____W．
（5）该组的另一同学接着实验时，发现电压表0～15V量程已经损坏，0～3V量程还可以正常使用，在不添加器材的情况下，为了测出该小灯泡的额定功率，请你在丙图中的虚线框内画出正确的电路图．
（______）
（6）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1_____P2（选填“大于”、“小于”或“等于”）．
19．（4分）如图所示，是探究焦耳定律的实验装置。已知R1
