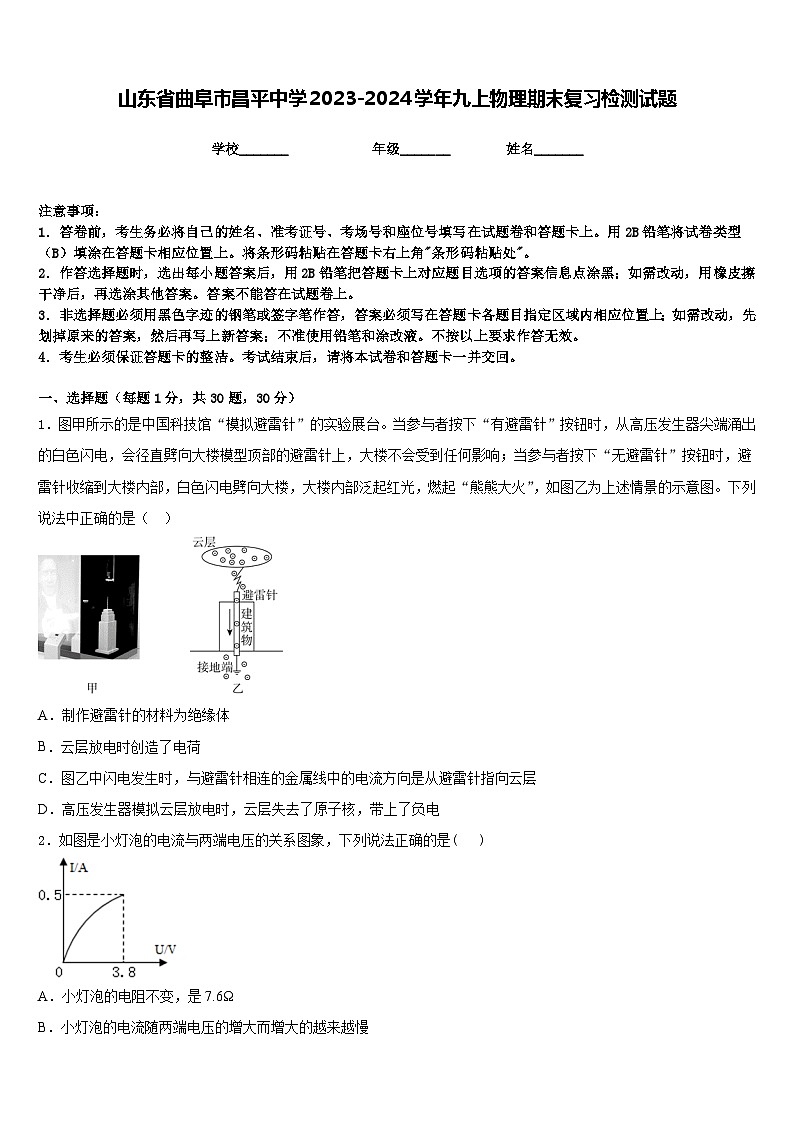

山东省曲阜市昌平中学2023-2024学年九上物理期末复习检测试题含答案

这是一份山东省曲阜市昌平中学2023-2024学年九上物理期末复习检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．图甲所示的是中国科技馆“模拟避雷针”的实验展台。当参与者按下“有避雷针”按钮时，从高压发生器尖端涌出的白色闪电，会径直劈向大楼模型顶部的避雷针上，大楼不会受到任何影响；当参与者按下“无避雷针”按钮时，避雷针收缩到大楼内部，白色闪电劈向大楼，大楼内部泛起红光，燃起“熊熊大火”，如图乙为上述情景的示意图。下列说法中正确的是（ ）
A．制作避雷针的材料为绝缘体
B．云层放电时创造了电荷
C．图乙中闪电发生时，与避雷针相连的金属线中的电流方向是从避雷针指向云层
D．高压发生器模拟云层放电时，云层失去了原子核，带上了负电
2．如图是小灯泡的电流与两端电压的关系图象，下列说法正确的是( )
A．小灯泡的电阻不变，是7.6Ω
B．小灯泡的电流随两端电压的增大而增大的越来越慢

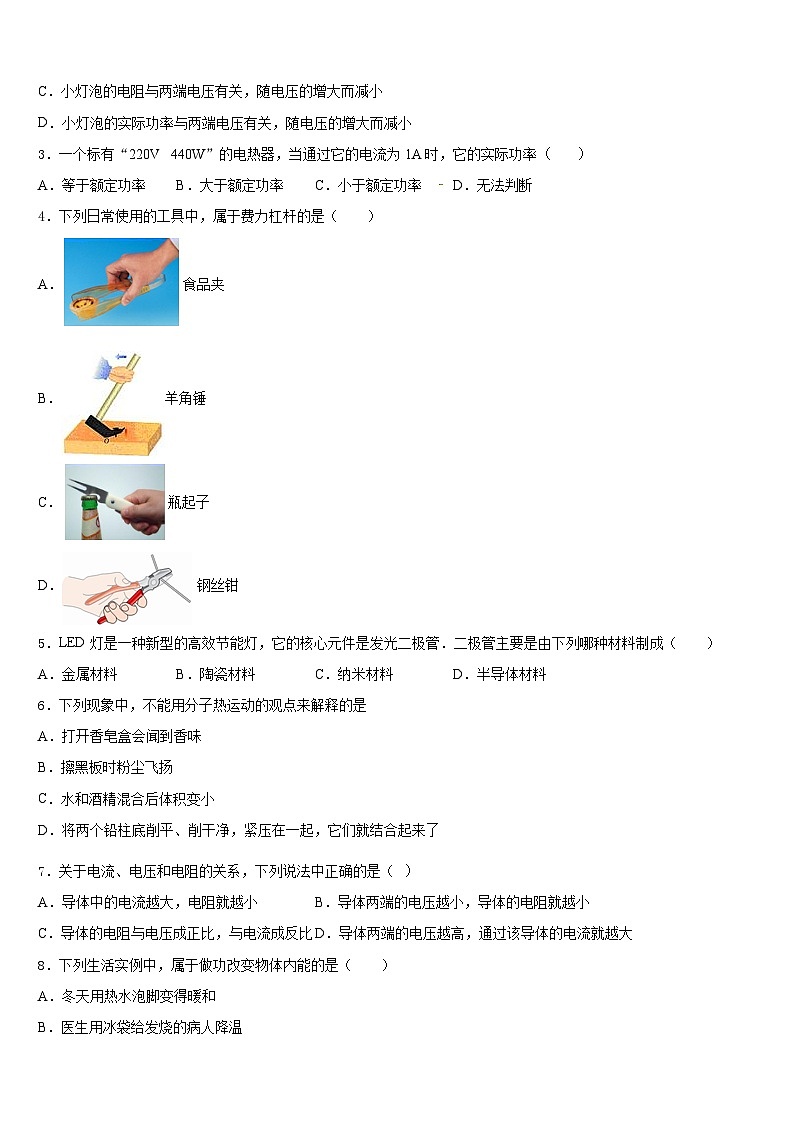

C．小灯泡的电阻与两端电压有关，随电压的增大而减小
D．小灯泡的实际功率与两端电压有关，随电压的增大而减小
3．一个标有“220V 440W”的电热器，当通过它的电流为1A时，它的实际功率（ ）
A．等于额定功率B．大于额定功率C．小于额定功率 D．无法判断
4．下列日常使用的工具中，属于费力杠杆的是（ ）
A．食品夹
B．羊角锤
C．瓶起子
D．钢丝钳
5．LED灯是一种新型的高效节能灯，它的核心元件是发光二极管．二极管主要是由下列哪种材料制成（ ）
A．金属材料B．陶瓷材料C．纳米材料D．半导体材料
6．下列现象中，不能用分子热运动的观点来解释的是
A．打开香皂盒会闻到香味
B．擦黑板时粉尘飞扬
C．水和酒精混合后体积变小
D．将两个铅柱底削平、削干净，紧压在一起，它们就结合起来了
7．关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A．导体中的电流越大，电阻就越小B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过该导体的电流就越大
8．下列生活实例中，属于做功改变物体内能的是（ ）
A．冬天用热水泡脚变得暖和
B．医生用冰袋给发烧的病人降温
C．冬天人们在室外晒太阳感觉暖和
D．用手反复弯折铁丝，弯折处发热
9．下列四种用电器中，利用电流热效应工作的是（ ）
A．洗衣机B．收音机C．电视机D．电饭锅
10．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流
11．将规格为“6V 3W”的灯L1和规格为“6V 6W”的灯L2串联在电压为6V的电路中，忽略灯丝电阻变化，则下列说法正确的是
A．L1与L2灯丝电阻之比为1：2
B．L1灯与L2灯实际功率之比为1：2
C．两灯均不能正常发光，灯L2更亮些
D．两灯消耗的总功率为2W
12．小明发现自家客厅的白炽灯比卧室内的白炽灯更亮，对这种现象的判断正确的是（ ）
A．通过客厅里的白炽灯灯丝的电流大B．客厅里的白炽灯的灯泡发生了短路
C．客厅里的白炽灯两端的电压大D．两只灯泡的实际功率可能相同
二、填空题（每题5分，共4题，20分）
13．走近加油站，会闻到汽油的味道，是因为分子在做______；冬季在加油站不宜整理衣服和头发，因为易发生_____现象；加油前我们需要触摸加油机上的静电消除器(如图)避免因静电引起火灾。若瞬间电流方向是由静电消除器流向人体，则人体带的是____电荷。
14．我国家庭电路的电压是_____V，各个用电器之间的电路连接方式是_____联．
15．如图所示，甲、乙、丙三图中的装置完全和同，燃料的质量都是10 g，烧杯内的液体质量也相同，若比较不同燃料的热值，应选择______两图进行实验；若比较不同物质的吸热能力，应选择___ 两图进行实验。
16．奥斯特发现：通电导线周围存在与电流有关的磁场，该现象叫做电流的_____效应．
三、实验题（共12分）
17．（4分）小华同学想用“伏安法”来测量定值电阻Rx的阻值，于是他在学校实验室借了一些器材，连接了如图甲所示的电路，电路中电源电压恒定不变．
（1）闭合开关，向__________端（填“A”或“B”）移动变阻器的滑片能使电流表的示数变大．操作中，小华发现两只电表中只有一只电表的指针有明显偏转，初步检查确认，电路接线完好，两只电表均无故障，则发生故障的元件应是下列元件中的__________（填选项前字母代码）．
A．电源 B．电阻Rx C．滑动变阻器
（2）排出故障后，闭合开关，当电压表示数为2.6V时，电流表示数如图乙所示，则Rx的阻值为__________Ω（结果保留两位有效数字）．
（3）按照上面的操作步骤，小华又测量了一个额定电压为3V的小灯泡的电阻，并描绘了其电流随电压变化的图像如图丙所示．小华发现小灯泡的I–U图像不是直线，与他以前描绘定值电阻的I–U图像不一样，原因可能是小灯泡的电阻与__________有关；由图像可知，小灯泡的额定功率为__________W．
18．（4分）某实验小组的同学在进行“测量小灯泡的额定功率”的实验中，现有器材：电源（电压恒为6V）、开关、电压表、电流表各一个，导线若干，额定电压为3.8V的待测小灯泡（电阻约为12Ω左右），标有“20Ω0.5A”滑动变阻器一个。
（1）如图甲所示是小明同学连接的实物电路图，图中只有一根导线连接错误，请你在图中用“×”标出这根错接的导线，只改接一根导线使电路成为正确的电路（不能与其他导线交叉）。
（______）
（2）小明确认电路连接无误后闭合开关，无论怎样移动滑动变阻器的滑片，小灯泡始终不发光且电压表的示数都接近电源电压，则电路的故障可能是_____。
（3）排除故障后，移动滑动变阻器的滑片，并绘制出了小灯泡的电流随电压变化的图象如图乙所示，则该小灯泡的额定功率为_____W
（4）由图乙推知：小灯泡的实际电压是额定电压一半时的电功率为P1，小灯泡的实际电流是额定电流一半时的电功率为P2，则P1_____P2（选填“大于“小于”或“等于”）
19．（4分）小明探究“电流与电压”的关系，设计的实验电路图如图甲所示，已知电源电压为3V，定值电阻R1的阻值为5，小明有三个规格分别为“10”、“20”和“50”的滑动变阻器，完成下列题目：
（1）小明准备测出0.5 V、1.0 V、1.5 V、2.0 V下的电流，得出结论。为了完成实验，应该选用规格为______的滑动变阻器；调节滑动变阻器时，眼睛要看着_____（填“电流表”或“电压表”）； 小明记录数据如下，由于粗心，忘记将第三组电压表示数填入表格，这里的电压值应该为______V。
（2）接下来，小明利用上述电路原理图来探究“电流与电阻”关系，闭合开关后移动滑动变阻器使得电压表的读数为2V，然后断开开关，将CD间的电阻从5换成10后，再闭合开关，此时电压表的示数______（填“大于”、“小于”或“等于”）2V，接下来小明应将滑动变阻器的滑片向______端填“a”或“b”移动。
（3）最后小明在桌子上发现一个小灯泡，为了测量小灯泡的阻值，小明用这个小灯泡换掉原电路中的R1，调节滑动变阻器，电路中两电表的示数如图乙所示，通过两表示数算出小灯泡的阻值为______。接下来小明觉得一次测量误差较大，于是改变了小灯泡两端的电压，多测了几组数据，求出小灯泡电阻的平均值。小明测小灯泡电阻的方法______（填“正确”或“不正确”）。
四、作图题（共16分）
20．（8分）两个固定电阻R1R2的伏安曲线如图所示，请你在图中画出它们串联和并联电阻的伏安曲线，并标注出来。__
21．（8分）如图所示，在C点用力把桌腿A抬离地面时，桌腿B始终没有移动，请在C点画出最小作用力F及其力臂l的示意图。
（________）
五、计算题（共22分）
22．（10分）如图所示，R1＝10Ω，R2＝20Ω，电压表的读数是4V，求：
（1）通过R2的电流；
（2）电源电压。
23．（12分）小军同学在一次科技活动中了解到有一种用半导体材料制成的热敏电阻，其电阻值随温度变化的关系图像如图甲。小军同学根据所学的知识设计了如图乙所示的电路图，图中R为热敏电阻，R0为定值电阻。已知电源电压恒为24V，电流表的量程为0~0.6A。通过测量他得知，当空间温度为20℃时，电流表的示数为0.2A。
（1）求定值电阻R0的阻值；
（2）当空间的温度为40℃时电路消耗的总功率为多少？
（3）若在热敏电阻R两端并联一个量程为0~15V的电压表（如图丙），为保证电路各元件安全，则空间温度的变化范围为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、A
5、D
6、B
7、D
8、D
9、D
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、无规则运动或热运动 摩擦起电或放电 负
14、220 并
15、甲、乙 甲、丙
16、磁
三、实验题（共12分）
17、A B 10 温度 1.5
18、 灯泡断路 1.14 大于
19、50Ω 电压表 1.5 大于 b 4 不正确
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4A；（2）12V。
23、（1）30Ω；（2）9.6W；（3）25℃~100℃。
U/V
0.5
1.0
________
2.0
I/A
0.1
0.2
0.3
0.4
