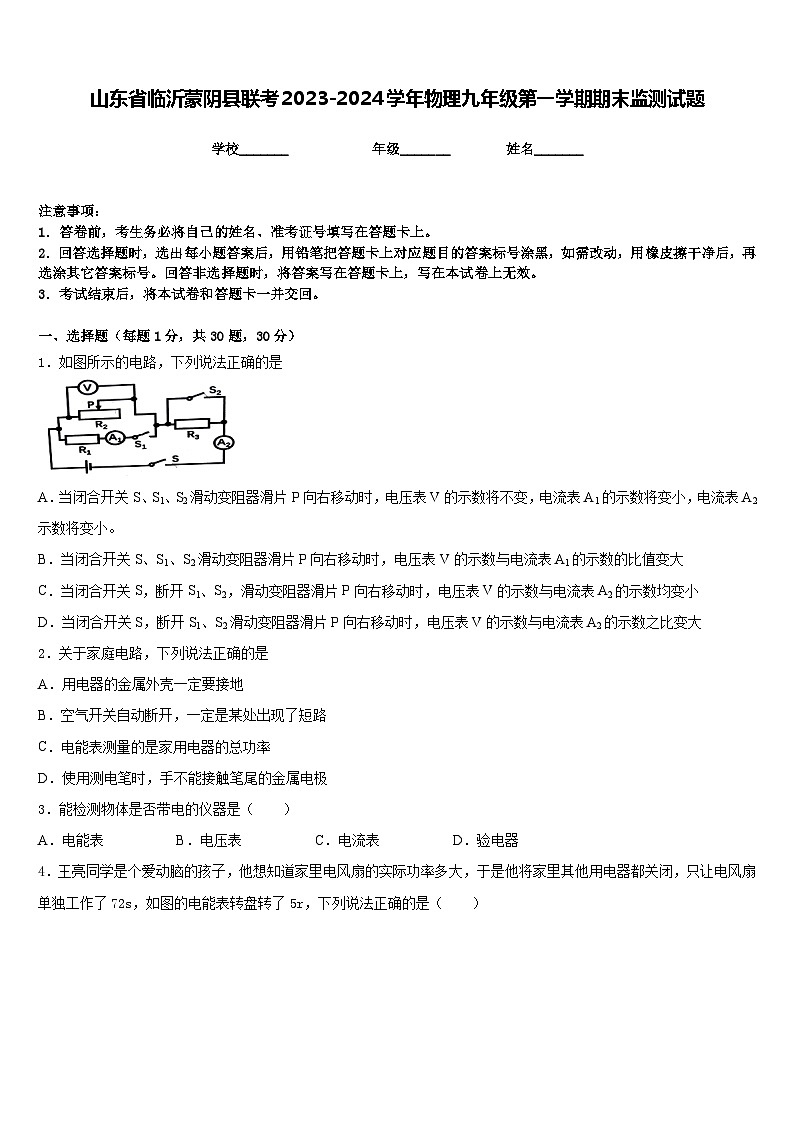

山东省临沂蒙阴县联考2023-2024学年物理九年级第一学期期末监测试题含答案

这是一份山东省临沂蒙阴县联考2023-2024学年物理九年级第一学期期末监测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，下列说法正确的是
A．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数将不变，电流表A1的示数将变小，电流表A2示数将变小。
B．当闭合开关S、S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A1的示数的比值变大
C．当闭合开关S，断开S1、S2，滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数均变小
D．当闭合开关S，断开S1、S2滑动变阻器滑片P向右移动时，电压表V的示数与电流表A2的示数之比变大
2．关于家庭电路，下列说法正确的是
A．用电器的金属外壳一定要接地
B．空气开关自动断开，一定是某处出现了短路
C．电能表测量的是家用电器的总功率
D．使用测电笔时，手不能接触笔尾的金属电极
3．能检测物体是否带电的仪器是（ ）
A．电能表B．电压表C．电流表D．验电器

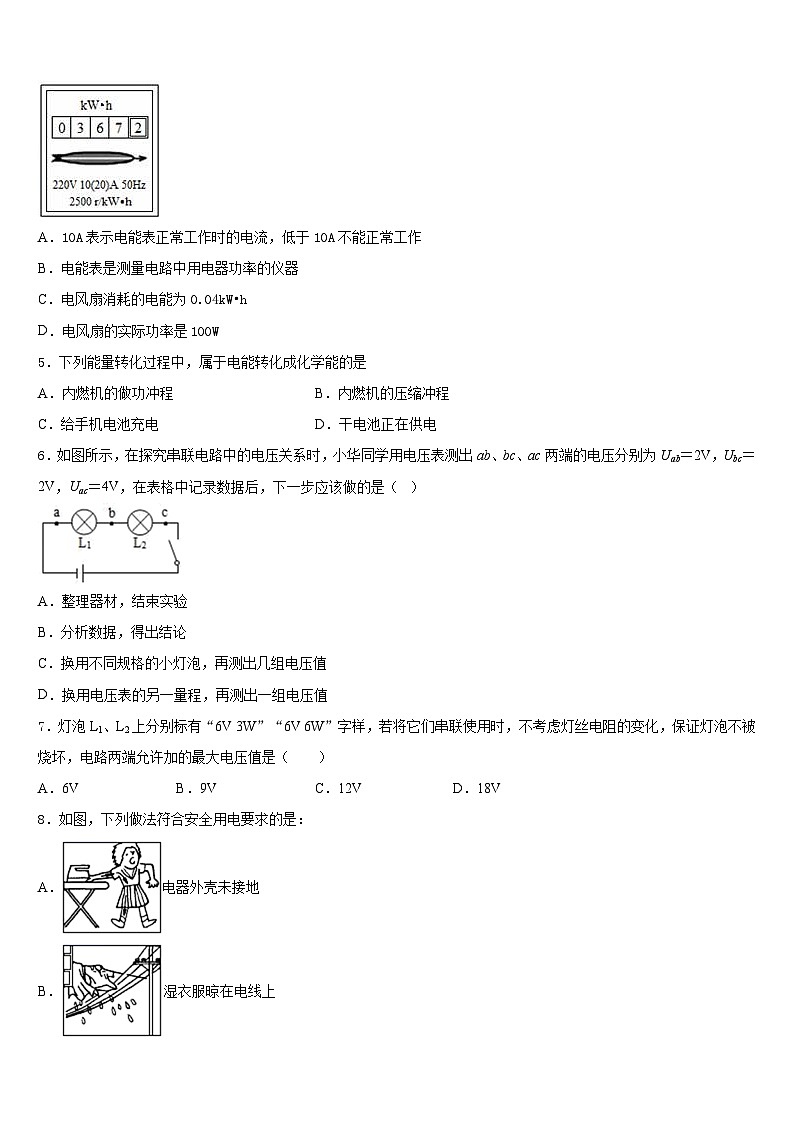

4．王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5r，下列说法正确的是（ ）
A．10A表示电能表正常工作时的电流，低于10A不能正常工作
B．电能表是测量电路中用电器功率的仪器
C．电风扇消耗的电能为0.04kW•h
D．电风扇的实际功率是100W
5．下列能量转化过程中，属于电能转化成化学能的是
A．内燃机的做功冲程B．内燃机的压缩冲程
C．给手机电池充电D．干电池正在供电
6．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab＝2V，Ubc＝2V，Uac＝4V，在表格中记录数据后，下一步应该做的是（ ）
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
7．灯泡L1、L2上分别标有“6V 3W”“6V 6W”字样，若将它们串联使用时，不考虑灯丝电阻的变化，保证灯泡不被烧坏，电路两端允许加的最大电压值是（ ）
A．6VB．9VC．12VD．18V
8．如图，下列做法符合安全用电要求的是：
A．电器外壳未接地
B．湿衣服晾在电线上

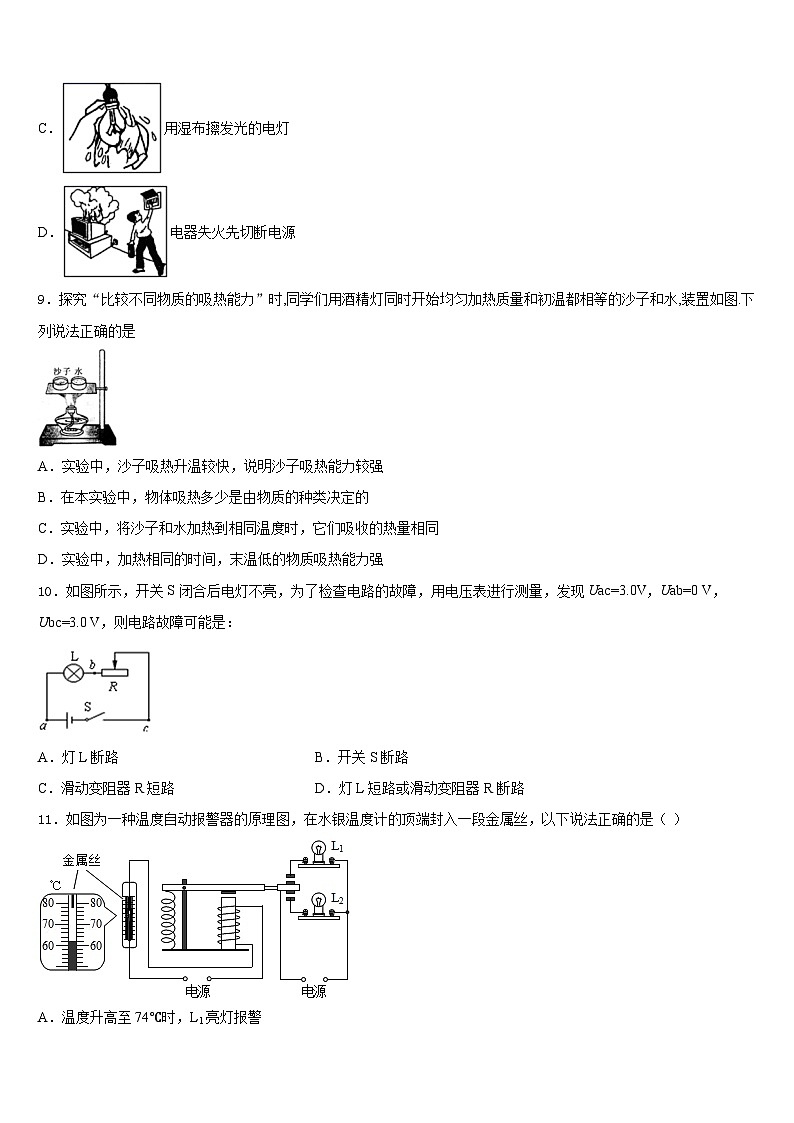

C．用湿布擦发光的电灯
D．电器失火先切断电源
9．探究“比较不同物质的吸热能力”时,同学们用酒精灯同时开始均匀加热质量和初温都相等的沙子和水,装置如图.下列说法正确的是
A．实验中，沙子吸热升温较快，说明沙子吸热能力较强
B．在本实验中，物体吸热多少是由物质的种类决定的
C．实验中，将沙子和水加热到相同温度时，它们吸收的热量相同
D．实验中，加热相同的时间，末温低的物质吸热能力强
10．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是：
A．灯L断路B．开关S断路
C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路
11．如图为一种温度自动报警器的原理图，在水银温度计的顶端封入一段金属丝，以下说法正确的是（ ）
A．温度升高至74℃时，L1亮灯报警
B．温度升高至74℃时，L2亮灯报警
C．温度升高至78℃时，L1亮灯报警
D．温度升高至78℃时，L2亮灯报警
12．中国的“快舟”应急空间飞行器是由固体燃料运载火箭和快速反应卫星载荷组成的星箭一体化组合体，于2019年8月31日顺利升空．火箭所用的固体燃料具有（ ）
A．较大的热值B．较高的熔点C．较大的比热容D．较大的密度
二、填空题（每题5分，共4题，20分）
13．如图，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池．观察电压表的接线情况和指针偏转可知：锌片是盐水电池的_____极，电池的电压为_____V．
14．内燃机有四个工作冲程，图是内燃机的________冲程，活塞下降时，燃气内能________（选填“减少”或“增加”）．
15．体温计选用水银作为测温液体的原因之一是水银的______小，温度变化比较明显；如图所示是一种温度自动报警器的原理图。温度自动报警器的原理是利用了温度计中的水银是_______，作为电路导电的一部分，在达到一定温度后使电路接通，从而达到报警的目的。
16．某电阻两端电压为6V时，通过电阻的电流为0.2A，当电阻两端电压变为3V时，通过电阻的电流为_____A。
三、实验题（共12分）
17．（4分）为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是_____。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整_________。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表无示数，电压表指针明显偏转，你认为造成这一﹣现象的原因可能是_____。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是_____W。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是_____。
18．（4分）在“探究影响导体电阻大小的因素”实验中，某实验小组分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了实验验证。该实验小组准备实验时对每一个猜想都用三个实验数据进行对比，下表中给出了可供选择的几种导体，分别用A﹣G七个字母代表，请你按要求完成以下填空。
（1）他们为验证导体电阻跟材料有关的猜想，应选用_____（填导体代号）三种导体进行实验；
（2）他们利用B、D、E三种导体分别接入同一电路进行实验，探究的结论应是：接入导体_____（填导体代号）时电路中电流最大；
（3）通过探究，他们知道了，用相同材料制成的相同长度的导线，导线越粗，其电阻越_____（选填“大”或“小”）；
（4）你猜想：导体的电阻大小与导体的长度、横截面积、材料三因素有关外，还与_____（写出一种因素即可）有关。
19．（4分）小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中液面__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与___________的关系。
（3）由乙图所示的实验现象可以得到的结论是：在电阻、通电时间相同的情况下，通过电阻的__________越大，电阻产生的热量越多。
（4）该实验采取的探究方法有转换法与____________法。
（5）在家用电热水壶烧同一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与__________有关。
四、作图题（共16分）
20．（8分）根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。
（____）
21．（8分）请在如图中用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒定为12V，R2=6Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合，S2、S3都断开时，电流表A的示数为0.6A。求：
（1）R3的阻值；
（2）滑动变阻器R1的最大阻值；
（3）当S1、S3闭合、S2断开时，电流表的示数；
（4）该电路消耗的最大功率。
23．（12分）如图所示，斜面长s=2m，斜面高h=1m.现用F=400N的推力把重为G=600N的小物体沿着斜面从斜面底端匀速推至顶端，求：
（1）斜面的机械效率为多大？
（2）物体所受的摩擦力为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、D
4、D
5、C
6、C
7、B
8、D
9、D
10、D
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、负 0.6
14、做功 减少
15、比热容 导体
16、0.1
三、实验题（共12分）
17、 R2 C 右 0.65 灯的电阻随温度的升高而变大
18、CFG D 小 温度
19、高度差 电阻 电流 控制变量 通电时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12Ω；(2)28Ω；(3)2A；(4)36W
23、 (1)75%；(2)100N；
导体代号
长度/m
横截面积/m2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
