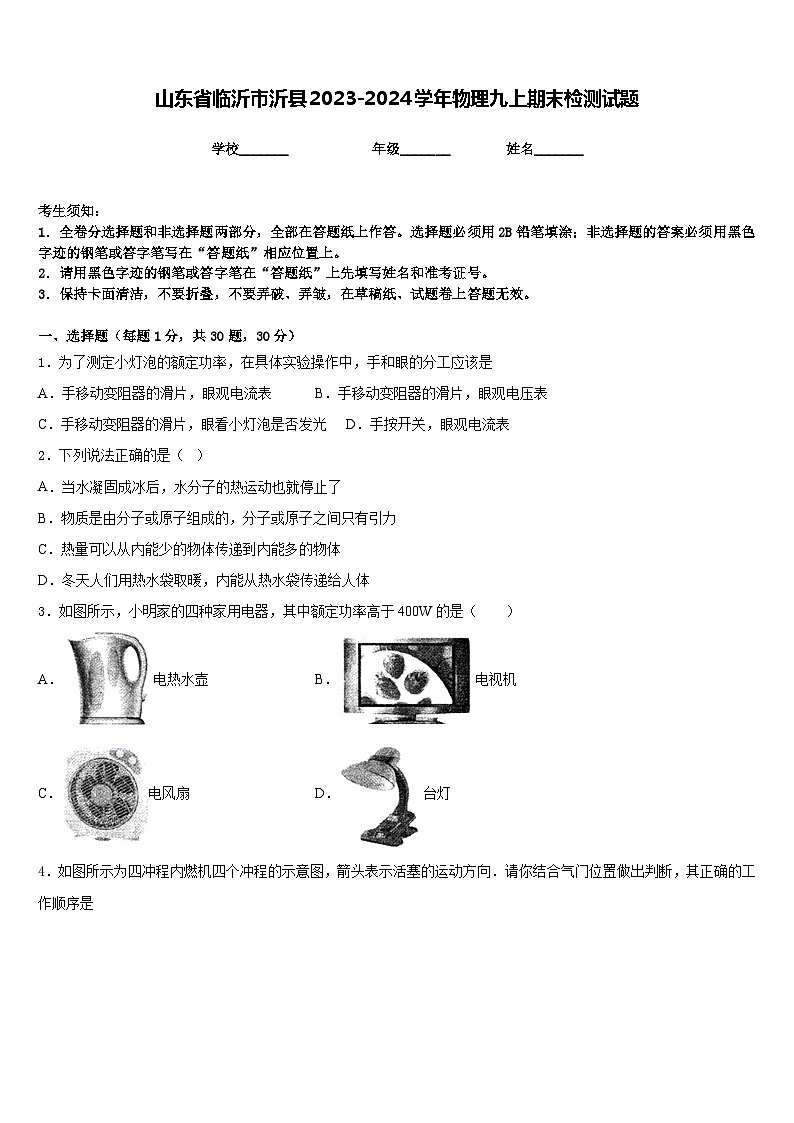

山东省临沂市沂县2023-2024学年物理九上期末检测试题含答案

这是一份山东省临沂市沂县2023-2024学年物理九上期末检测试题含答案，共9页。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手移动变阻器的滑片，眼观电流表 B．手移动变阻器的滑片，眼观电压表
C．手移动变阻器的滑片，眼看小灯泡是否发光 D．手按开关，眼观电流表
2．下列说法正确的是（ ）
A．当水凝固成冰后，水分子的热运动也就停止了
B．物质是由分子或原子组成的，分子或原子之间只有引力
C．热量可以从内能少的物体传递到内能多的物体
D．冬天人们用热水袋取暖，内能从热水袋传递给人体
3．如图所示，小明家的四种家用电器，其中额定功率高于400W的是（ ）
A．电热水壶B．电视机
C．电风扇D．台灯

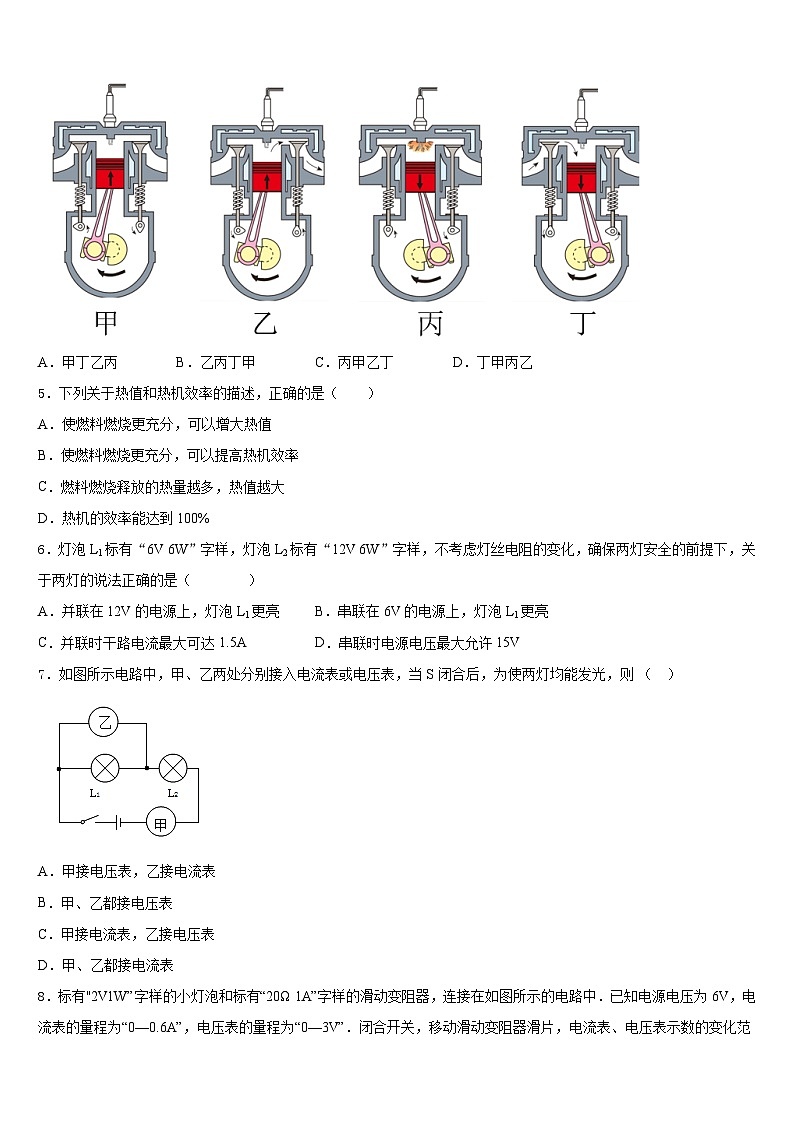

4．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙
5．下列关于热值和热机效率的描述，正确的是（ ）
A．使燃料燃烧更充分，可以增大热值
B．使燃料燃烧更充分，可以提高热机效率
C．燃料燃烧释放的热量越多，热值越大
D．热机的效率能达到100%
6．灯泡L1标有“6V 6W”字样，灯泡L2标有“12V 6W”字样，不考虑灯丝电阻的变化，确保两灯安全的前提下，关于两灯的说法正确的是（ ）
A．并联在12V的电源上，灯泡L1更亮B．串联在6V的电源上，灯泡L1更亮
C．并联时干路电流最大可达1.5AD．串联时电源电压最大允许15V
7．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则 （ ）

A．甲接电压表，乙接电流表
B．甲、乙都接电压表
C．甲接电流表，乙接电压表
D．甲、乙都接电流表

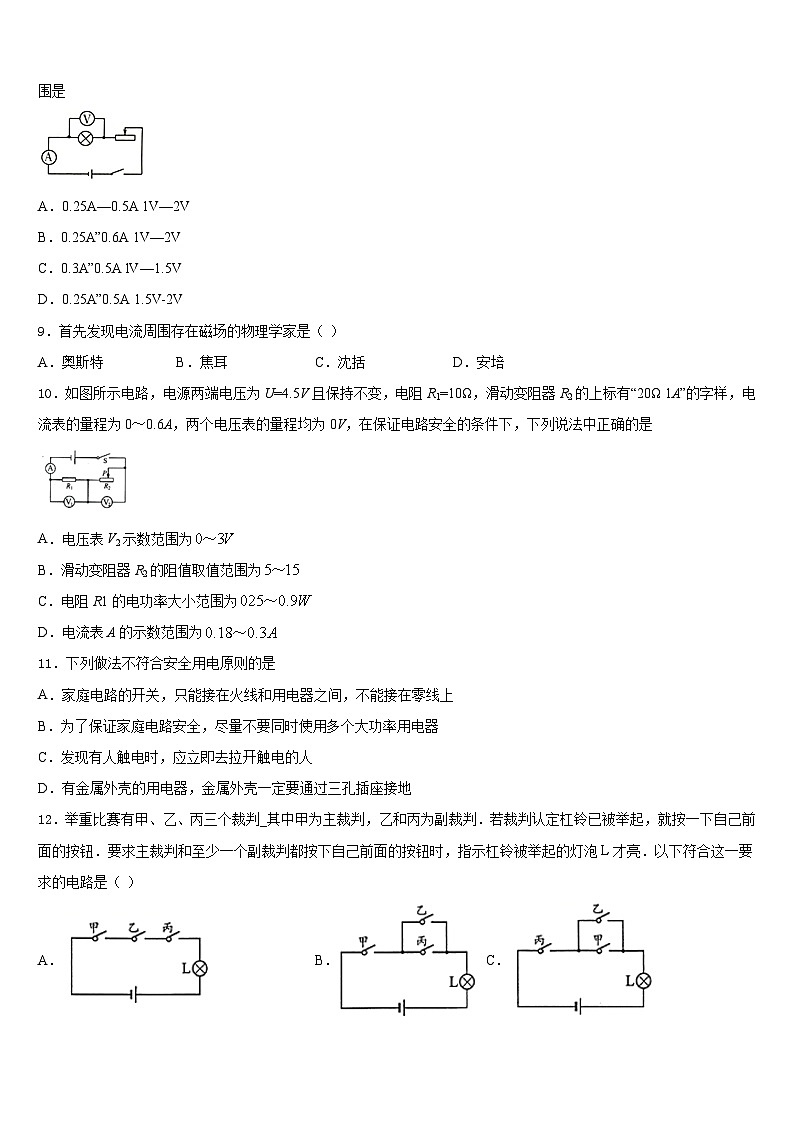

8．标有"2V1W”字样的小灯泡和标有“20Ω 1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，电流表的量程为“0—0.6A”，电压表的量程为“0—3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是
A．0.25A—0.5A 1V—2V
B．0.25A”0.6A 1V—2V
C．0.3A”0.5A lV—1.5V
D．0.25A”0.5A 1.5V-2V
9．首先发现电流周围存在磁场的物理学家是（ ）
A．奥斯特B．焦耳C．沈括D．安培
10．如图所示电路，电源两端电压为U=4.5V且保持不变，电阻R1=10Ω，滑动变阻器R2的上标有“20Ω 1A”的字样，电流表的量程为0～0.6A，两个电压表的量程均为0V，在保证电路安全的条件下，下列说法中正确的是
A．电压表V2示数范围为
B．滑动变阻器R2的阻值取值范围为
C．电阻R1的电功率大小范围为
D．电流表A的示数范围为
11．下列做法不符合安全用电原则的是
A．家庭电路的开关，只能接在火线和用电器之间，不能接在零线上
B．为了保证家庭电路安全，尽量不要同时使用多个大功率用电器
C．发现有人触电时，应立即去拉开触电的人
D．有金属外壳的用电器，金属外壳一定要通过三孔插座接地
12．举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在____方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，测电笔的氖管都发光，则电路的故障为_____．
14．2019年10月18日，第七届世界军人运动会在武汉举行，这是我国第一次承办综合性国际军事赛事，也是继北京奥运会后举办的规模最大的国际体育盛会，其中，跳伞项目为5个国际军体特色比赛项目之一，一体重为600N的运动员从悬停在空中的直升机上由静止开始竖直跳下，其速度与时间的关系如图所示，经15s下落125m后，开始做匀速直线运动直至落地，整个过程用时30s，在整个过程中，该运动员重力做功为_______J；匀速下降时，运动员的动能_______，机械能_______ （后两空选填“增大”、“减小”或“不变”）。
15．如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图象如图乙所示，根据图象信息。求：
（1）滑动变阻器的滑动P向右滑动时，电流表的示数_____，电压表的示数_____，电压表与电流表示数之比_____。（填“增大”、“不变”、“减小”）
（2）滑动变阻器的最大阻值______；
（3）R1的阻值____和电源电压______；
（4）求此电路的最大电功率________ 。
16．一台玩具四驱车上的小电动机，两端接上3V电压时它正常转动，通过线圈的电流为0.4A。若电动机内的线圈电阻为2.5Ω，则通电一分钟，小电动机消耗的电能是___J，线圈产生的热量是____J。
三、实验题（共12分）
17．（4分）在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置。请仔细观察甲、乙两图：
（1）实验是通过观察两个U形管中________的变化来比较电流通过电阻丝产生的热量的多少；
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系；
（3）乙图所示的装置是用来研究电流通过电阻丝产生的热量与_____的关系，由乙图所示的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的电流_____，电阻产生的热量____（选填“越大” 、“越小”或“不变”）；
（4）该实验采取的探究方法是________；
（5）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是____。
18．（4分）为了探究“导体中电流与导体两端电压的关系”，小芳设计了如图甲的电路图，电源电压保持不变。
（1）实验前小芳检查电表时发现电流表的指针如图乙，接下来应进行的操作_____；
（2）请你在图丙中用笔画线代替导线，将实验电路连接完整。（连线不能交叉）；
（____）
（3）根据设计的电路，闭合开关前应将滑动变阻器的滑片移至_____端（选填“A”或“B”）。这样做的目的是为了_____；
（4）闭合开关后，移动滑片时发现电流表没有示数，电压表有明显的示数。如果故障发生在定值电阻R上，则R可能出现了_____（选填“断路”“短路”）；
（5）排除故障后，小芳用A、B两个导体（定值电阻）进行实验，实验中多次改变导体两端电压，并将测量的数据记录在表一、表二中
表一：
表二：
①由表中数据可知导体A的阻值为_____Ω．（小数点后保留一位小数）；
②分析比较实验序号1、2、3或4、5、6中的电流与电压变化的倍数关系，可得出的初步结论是：当电阻一定时，通过导体的电流与导体两端的电压成_____；
③分析比较实验序号1、4；2、5和3、6的数据，小芳发现还可以初步得出导体中的电与导体电阻的关系，即_____一定时，通过导体的电流与导体的电阻成反比。
19．（4分）小明在探究并联电路电流规律的实验中，如图甲是实验的电路图。
（1）在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连 接电路时，他忘了______；
（2）他先将电流表接 A 处，闭合开关后，观察到灯 L2 发光，但灯 L1 不发光，电流表的示数为零，电路可能存在的故障是_________（写一种可能的故障）；
（3）在解决了以上问题后，将电流表分别接入 A、B、C 三点处，闭合开关，测出了一组电流并记录在表格中，立即得出了并联电路的电流规律。请你指出他们实验应改进的方法是______；
（4）实验结束后，小明又连接了如图乙所示的电路图，开关 S 由断开到闭合，电流表A1的示数将___（选填“增大”“减小”或“不变”）。
四、作图题（共16分）
20．（8分）如图所示，利用羊角锤撬起钉子，请你在羊角锤A点处画出所能施加最小动力F1，并画出阻力F2的阻力臂l2。
（_______）
21．（8分）请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整．要求：开关S闭合后，电流方向如图，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变大．
（______）
五、计算题（共22分）
22．（10分）在如图所示的电路中，标着“”的小灯泡，灯泡的电阻不随温度的变化。电源电压U＝3V，R＝5Ω．求：
（1）只闭合开关S1时，电流表A的示数是多少？
（2）当开关S1和S2同时闭合后，电流表A的示数又是多少？
（3）当开关S1和S2同时闭合后，小灯泡的实际电功率是多少？
23．（12分）如图所示的电路中，电源电压保持不变，电阻R2的阻值为30Ω。当开关S闭合时，电流表的示数为0.4A。当开关S和S1都闭合时，电流表示数为1.2A．求
(1)电源电压；
(2)电阻R1的阻值；
(3)开关S和S1都闭合时，整个电路1min消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、D
5、B
6、D
7、C
8、A
9、A
10、C
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、2 零线断路
14、1.2×105 不变 减小
15、减小 增大 增大 25Ω 5Ω 12V 28.8W
16、72 24
三、实验题（共12分）
17、液面高度 电阻 电流 越大 越大 控制变量法和转换法 装置漏气（或气密性不好）
18、将电流表指针调零 B 保护电路 断路 5.6 正比 电压
19、断开开关 L1断路 换用不同规格的小灯泡进行多次实验 不变
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.6A（2）0.9A（3）0.9W
23、 (1)12V；(2)15Ω；(2)864J
导体
实验序号
电压/V
电流/A
A
1
1.0
0.18
2
2.0
0.36
3
3.0
0.54
导体
实验序号
电压/V
电流/A
B
4
1.0
0.09
5
2.0
0.18
6
3.0
0.27
