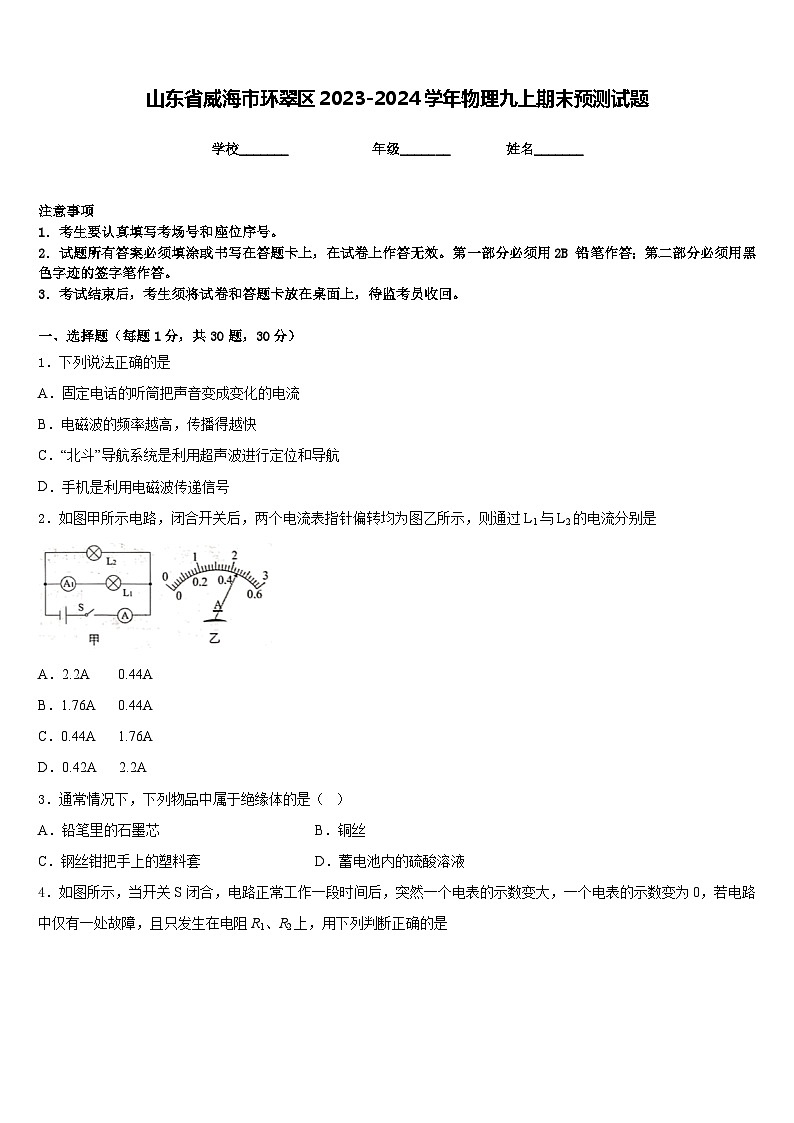

山东省威海市环翠区2023-2024学年物理九上期末预测试题含答案

这是一份山东省威海市环翠区2023-2024学年物理九上期末预测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列估算中，最接近事实的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．下列说法正确的是
A．固定电话的听筒把声音变成变化的电流
B．电磁波的频率越高，传播得越快
C．“北斗”导航系统是利用超声波进行定位和导航
D．手机是利用电磁波传递信号
2．如图甲所示电路，闭合开关后，两个电流表指针偏转均为图乙所示，则通过L1与L2的电流分别是
A．2.2A 0.44A
B．1.76A 0.44A
C．0.44A 1.76A
D．0.42A 2.2A
3．通常情况下，下列物品中属于绝缘体的是（ ）
A．铅笔里的石墨芯B．铜丝
C．钢丝钳把手上的塑料套D．蓄电池内的硫酸溶液

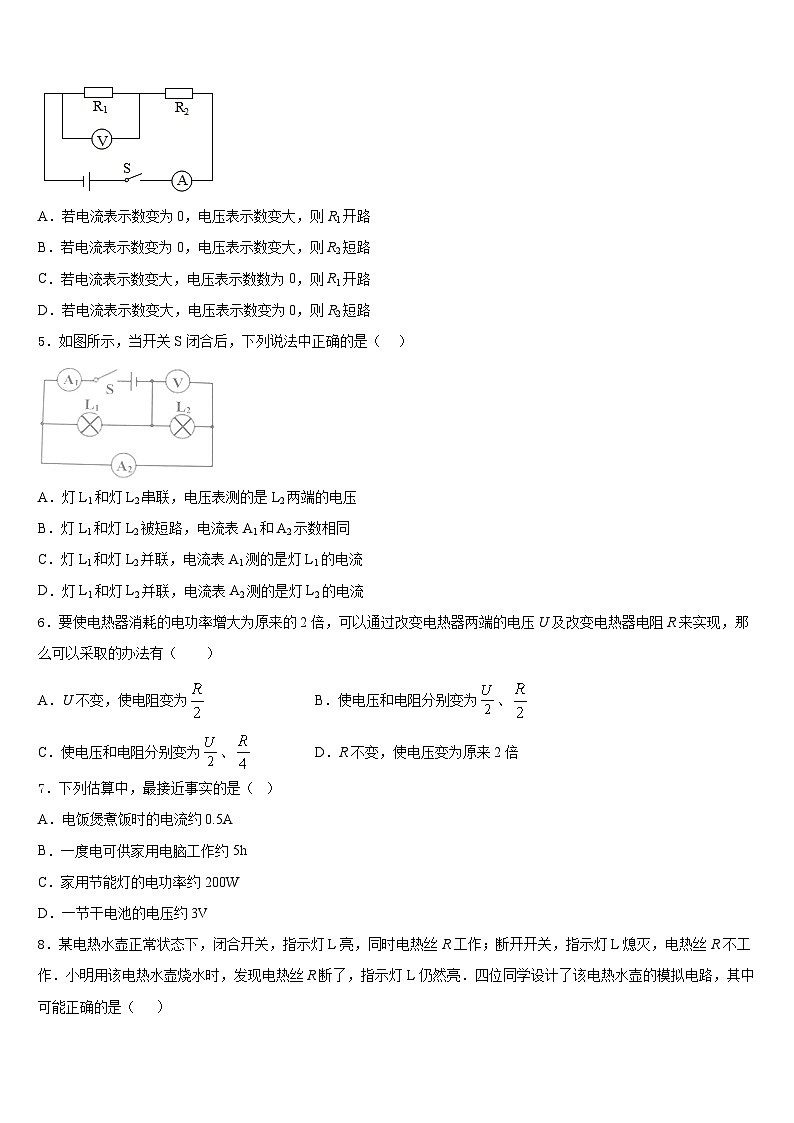

4．如图所示，当开关S闭合，电路正常工作一段时间后，突然一个电表的示数变大，一个电表的示数变为0，若电路中仅有一处故障，且只发生在电阻R1、R2上，用下列判断正确的是
A．若电流表示数变为0，电压表示数变大，则R1开路
B．若电流表示数变为0，电压表示数变大，则R2短路
C．若电流表示数变大，电压表示数数为0，则R1开路
D．若电流表示数变大，电压表示数变为0，则R2短路
5．如图所示，当开关S闭合后，下列说法中正确的是（ ）
A．灯L1和灯L2串联，电压表测的是L2两端的电压
B．灯L1和灯L2被短路，电流表A1和A2示数相同
C．灯L1和灯L2并联，电流表A1测的是灯L1的电流
D．灯L1和灯L2并联，电流表A2测的是灯L2的电流
6．要使电热器消耗的电功率增大为原来的2倍，可以通过改变电热器两端的电压U及改变电热器电阻R来实现，那么可以采取的办法有（ ）
A．U不变，使电阻变为B．使电压和电阻分别变为、
C．使电压和电阻分别变为、D．R不变，使电压变为原来2倍
7．下列估算中，最接近事实的是（ ）
A．电饭煲煮饭时的电流约0.5A
B．一度电可供家用电脑工作约5h
C．家用节能灯的电功率约200W
D．一节干电池的电压约3V

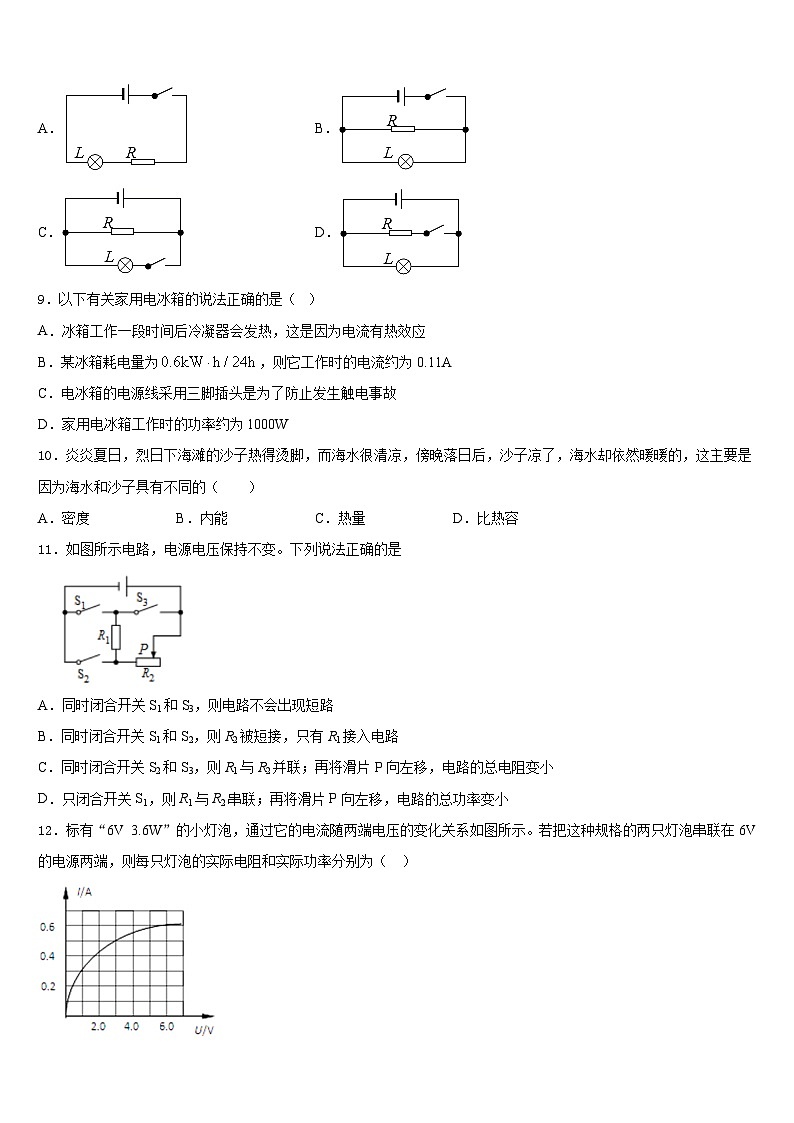

8．某电热水壶正常状态下，闭合开关，指示灯L亮，同时电热丝R工作；断开开关，指示灯L熄灭，电热丝R不工作．小明用该电热水壶烧水时，发现电热丝R断了，指示灯L仍然亮．四位同学设计了该电热水壶的模拟电路，其中可能正确的是（ ）
A．B．
C．D．
9．以下有关家用电冰箱的说法正确的是（ ）
A．冰箱工作一段时间后冷凝器会发热，这是因为电流有热效应
B．某冰箱耗电量为，则它工作时的电流约为0.11A
C．电冰箱的电源线采用三脚插头是为了防止发生触电事故
D．家用电冰箱工作时的功率约为1000W
10．炎炎夏日，烈日下海滩的沙子热得烫脚，而海水很清凉，傍晚落日后，沙子凉了，海水却依然暖暖的，这主要是因为海水和沙子具有不同的（ ）
A．密度B．内能C．热量D．比热容
11．如图所示电路，电源电压保持不变。下列说法正确的是

A．同时闭合开关S1和S3，则电路不会出现短路
B．同时闭合开关S1和S2，则R2被短接，只有R1接入电路
C．同时闭合开关S2和S3，则R1与R2并联；再将滑片P向左移，电路的总电阻变小
D．只闭合开关S1，则R1与R2串联；再将滑片P向左移，电路的总功率变小
12．标有“6V 3.6W”的小灯泡，通过它的电流随两端电压的变化关系如图所示。若把这种规格的两只灯泡串联在6V的电源两端，则每只灯泡的实际电阻和实际功率分别为（ ）
A．10Ω，0.9wB．6Ω 0.9W
C．6Ω 1.5W D．10Ω 1.8W
二、填空题（每题5分，共4题，20分）
13．如图所示，斜面长3m，高0.6m，建筑工人用绳子在6s内将重500N的物体从其底端沿斜面向上匀速拉到顶端，拉力是150N（忽略绳子的重力）。则拉力的功率是______W，斜面的机械效率是______。
14．如图所示为家庭电路常用的两种墙壁开关，其按钮可绕面板内某轴转动．根据你的生活经验，你认为_______（填“甲”或“乙”）较易损坏，这是因为按动这种开关的_______较小，按动需要的力较大．
15．如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表A的示数 ______ ，电压表V示数与电流表A1示数的乘积 ______ ．（选填“变大”、“变小”或“不变”）
16．某学习小组同学想研究酒精灯烧水时的热效率．他们用酒精灯给200g的水加热，经过一段时间测得水温升高了50℃、消耗了7.0g酒精．水的比热容为4.2×103J/（kg·℃），酒精的热值为3×107J/kg．求：
（1）此过程中水的内能变化了________J；
（2）7.0g酒精完全燃烧放出的热量________J；
（3）酒精灯烧水时的热效率________%；
三、实验题（共12分）
17．（4分）如图所示是某实验小组“探究电流与电压和电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个、开关一个、定值电阻阻值是、、、的各一个，规格为“ ”的滑动变阻器一个，导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值如表一所示。根据表一中数据可得到结论：___________________；
表一
(2)探究电流与电阻的关系时，所用的几个定值电阻的阻值和测得的几组电流值如表二所示。
表二
①由于操作不当，导致表二中的一组数据存在错误，请判断第_______次实验的数据存在错误，产生错误的原因是____________________，正确的数据应该是_______________A；
②纠正错误以后，该小组用的电阻替换的电阻进行了第4次实验，发现实验无法进行下去，为了完成第4次实验，同学们提出了下列解决方案，其中正确的是（______）
A．将电压表的量程换为0~15V
B．换成电压为12V的电源
C．更换最大阻值大于或等于的滑动变阻器
D．可将定值电阻两端的电压调为1.5V
18．（4分）如图，甲、乙两个完全相同的玻璃瓶内有阻值分别为R甲、R乙的电阻丝，且R甲>R乙，瓶中插入温度计a、b。
(1)利用此装置探究电流通过导体产生的热量与哪些因素有关时，在两瓶中加入__________、初温都相同的煤油；
(2)本实验使用了控制变量法：通过两金属丝串联的方式，控制____________和___________相同；电流产生热量的多少可以通过煤油温度升高的多少来判断，这种方法是___________；
(3)闭合开关，通电一段时间后，小周同学发现__________烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越__________，产生的热量越多；
(4)小周同学想把装置改成探究物质吸热能力的实验装置，在甲、乙两瓶中加入质量、初温都相同的不同液体，将两瓶中的电阻丝换成___________相等的电阻丝。
19．（4分）如图是小明连接的实验电路，各电路元件连接正确，电源电压恒定为6V，R=5Ω，R´为标有“50Ω 1A”的滑动变阻器；
(1)闭合开关后，发现电流表无示数，电压表有示数，若电路只有一处故障，则故障可能是_____；
(2)解决故障后，再次闭合开关，若要使电压表示数变大，则应该将滑动变阻器滑片向_____移动（选填：左、右）；
(3)小明用该电路探究“电流与电压的关系”，移动滑动变阻器滑片_____（填操作目的），记录数据，分析得出结论。做完上述实验后，小明想：若是将R换成阻值不同的定值电阻，就可以探究“电流与电阻”的关系。他断开开关，保持R´滑片位置不动，将5Ω的定值电阻换成10Ω，闭合开关后，小明应该将滑动变阻器滑片向_____移动才能达到目的（选填：左、右）。
四、作图题（共16分）
20．（8分）根据你连接的实物图在方框中画出对应的电路图。
（________）
21．（8分）如图所示，请连成符合安全用电原则的照明电路．
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω 。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.8A。求：
（1）电源电压U。
（2）电阻R2的阻值。
（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压U1。
23．（12分）小明家利用天然气灶烧水，把质量为1kg的20℃的水烧开（在标准大气压下）．则：[水的比热容c水＝4.2×103J/（kg•℃）]
（1）通过观察天燃气表得知消耗了0.02m3的天然气，如果天然气的密度为0.7kg/m3，烧水时消耗天然气为_____g；
（2）在此过程中水需要吸收为_____ J热量；
（3）若天然气的热值为6.0×107J/m3，该天然气灶的效率是_____．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、C
4、A
5、D
6、A
7、B
8、B
9、C
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、75 66.7%
14、甲 动力臂
15、变大 不变
16、4.2×104 2.1×105 20
三、实验题（共12分）
17、当电阻一定时，通过导体的电流和导体两端的电压成正比 3 没有控制电阻两端电压一定或没有调节滑动变阻器使用电阻两端电压一定 0.2 C
18、质量 电流 通电时间 转换法 甲 大 阻值
19、电阻R断路 左 改变定值电阻两端的电压 右
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)
23、14 3.36J 28%
实验次数
1
2
3
电压
1.0
1.5
2.0
电流
0.2
0.3
0.4
实验次数
1
2
3
电阻
5
10
15
电流
0.6
0.3
0.24
