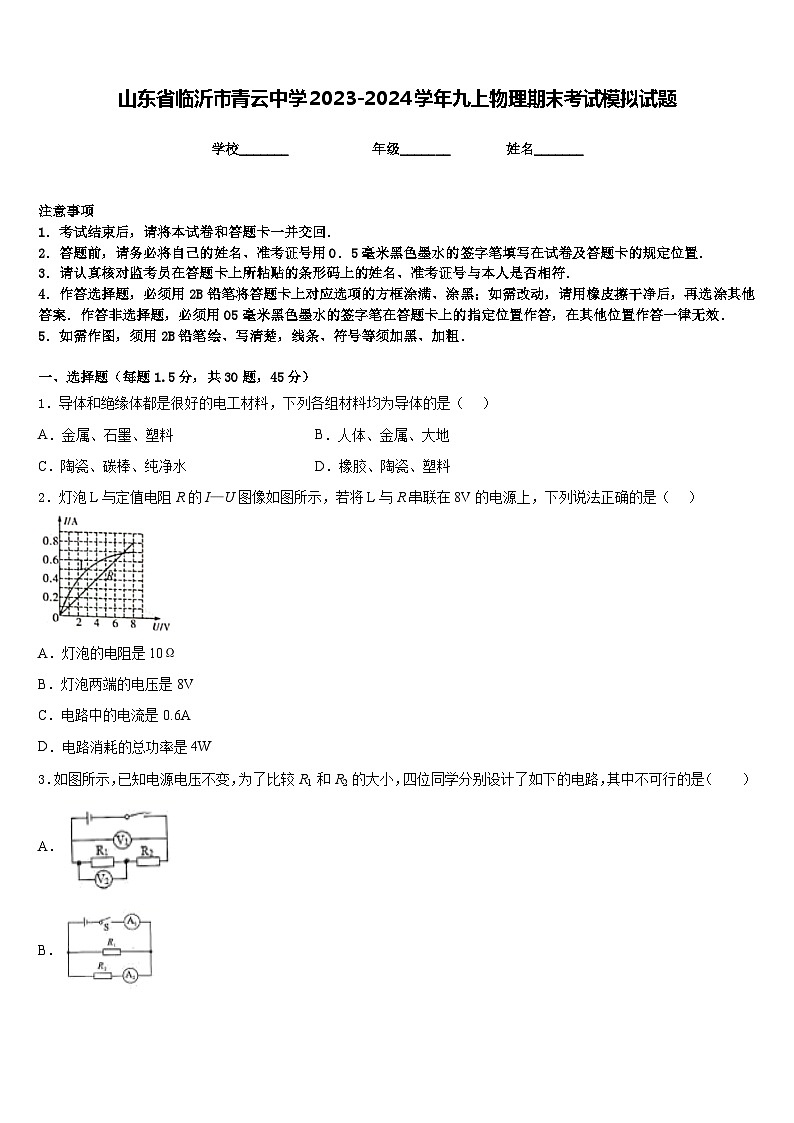

山东省临沂市青云中学2023-2024学年九上物理期末考试模拟试题含答案
展开
这是一份山东省临沂市青云中学2023-2024学年九上物理期末考试模拟试题含答案，共14页。试卷主要包含了下列数据最接近实际情况的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．导体和绝缘体都是很好的电工材料，下列各组材料均为导体的是（ ）
A．金属、石墨、塑料B．人体、金属、大地
C．陶瓷、碳棒、纯净水D．橡胶、陶瓷、塑料
2．灯泡L与定值电阻R的I—U图像如图所示，若将L与R串联在8V的电源上，下列说法正确的是（ ）
A．灯泡的电阻是10Ω
B．灯泡两端的电压是8V
C．电路中的电流是0.6A
D．电路消耗的总功率是4W

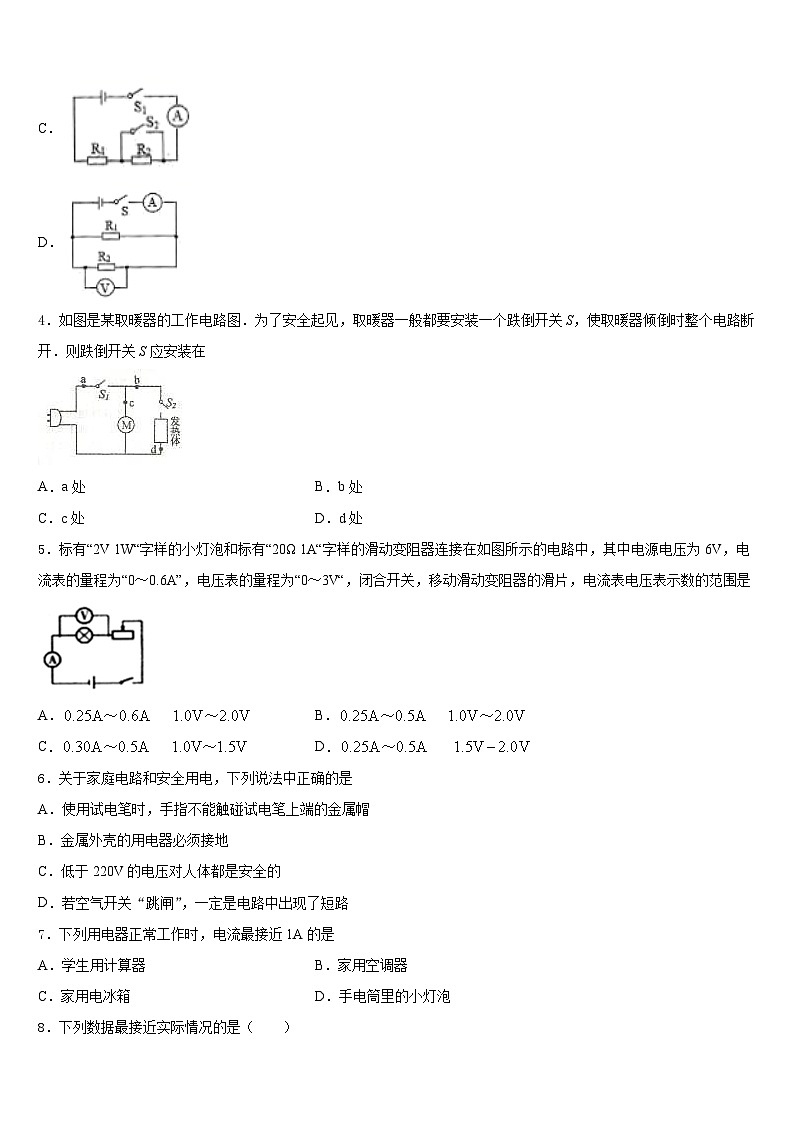

3．如图所示，已知电源电压不变，为了比较R1 和R2 的大小，四位同学分别设计了如下的电路，其中不可行的是（ ）
A．
B．
C．
D．
4．如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在
A．a处B．b处
C．c处D．d处
5．标有“2V 1W“字样的小灯泡和标有“20Ω 1A“字样的滑动变阻器连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0～0.6A”，电压表的量程为“0～3V“，闭合开关，移动滑动变阻器的滑片，电流表电压表示数的范围是
A． B．
C． D．
6．关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
7．下列用电器正常工作时，电流最接近1A的是
A．学生用计算器B．家用空调器
C．家用电冰箱D．手电筒里的小灯泡

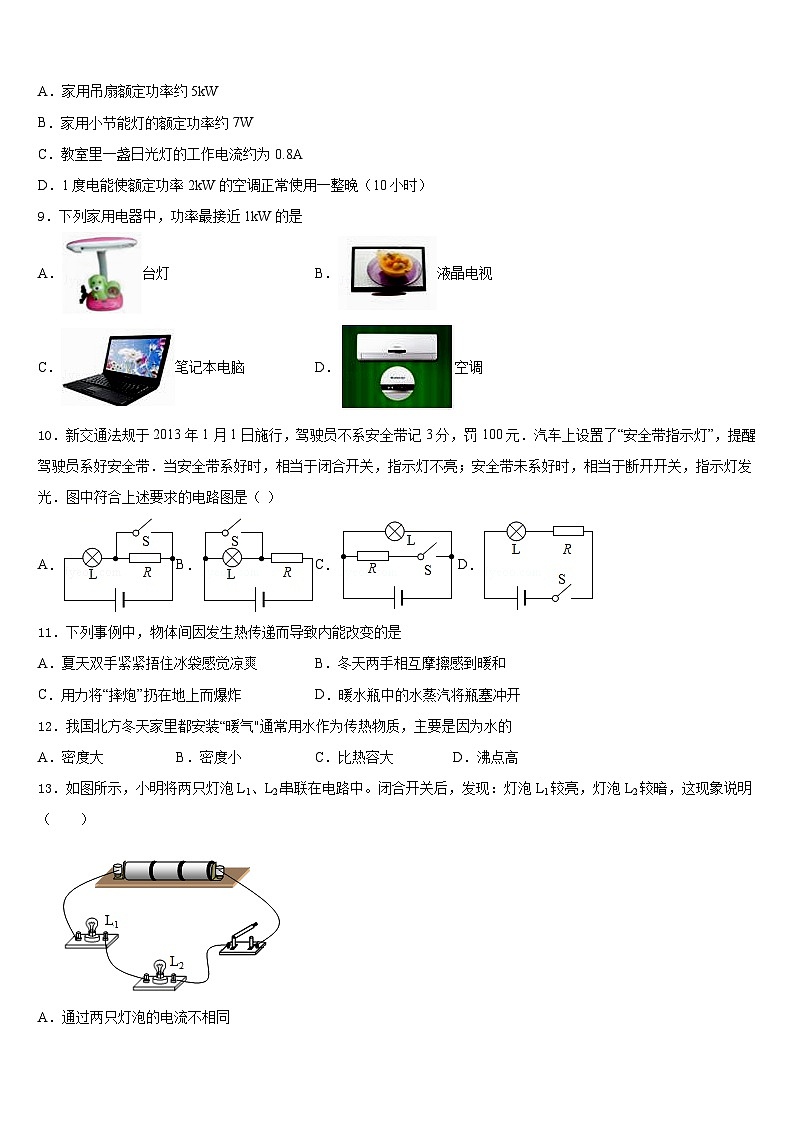

8．下列数据最接近实际情况的是（ ）
A．家用吊扇额定功率约5kW
B．家用小节能灯的额定功率约7W
C．教室里一盏日光灯的工作电流约为0.8A
D．1度电能使额定功率2kW的空调正常使用一整晚（10小时）
9．下列家用电器中，功率最接近1kW的是
A．台灯B．液晶电视
C．笔记本电脑 D．空调
10．新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元．汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光．图中符合上述要求的电路图是（ ）
A．B．C．D．
11．下列事例中，物体间因发生热传递而导致内能改变的是
A．夏天双手紧紧捂住冰袋感觉凉爽B．冬天两手相互摩擦感到暖和
C．用力将“摔炮”扔在地上而爆炸D．暖水瓶中的水蒸汽将瓶塞冲开
12．我国北方冬天家里都安装“暖气"通常用水作为传热物质，主要是因为水的
A．密度大B．密度小C．比热容大D．沸点高
13．如图所示，小明将两只灯泡L1、L2串联在电路中。闭合开关后，发现：灯泡L1较亮，灯泡L2较暗，这现象说明（ ）
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的额定功率一定不相同
D．两只灯泡两端的电压一定不相同
14．电冰箱在设计电路时，当冷冻室温度高于设定温度时，压缩机会以输入总功率正常工作，当冷冻室温度低于设定温度时，则压缩机停止运作，一般家庭每12h压缩机工作2.5h.如表格所示是某小型号电冰箱的铭牌，根据铭牌内容，则下列选项错误的是
A．该冰箱正常工作电压是220V
B．一般家庭该电冰箱每经过24h，消耗电能0.62kW·h
C．电冰箱除了压缩机工作消耗电能，还有其他部件消耗电能
D．该电冰箱停止工作一天，一定节省电能2.4kW·h
15．如图所示是某汽车发动机工作中的某一冲程的示意图。在此过程中，汽缸内气体的（ ）
A．密度减小B．内能转化为机械能
C．内能减少D．分子热运动加快
16．下列电路图与实物图一致的是
A．B．
C． D．
17．如图所示试管中装有水，用带玻璃管的胶塞塞住，在玻璃管口处放一个纸做的小叶轮，加热试管使水沸腾后，小叶轮转动，下列说法正确的是
A．小叶轮的转动是热传递的结果
B．小叶轮的转动是内能转化为机械能
C．小叶轮的转动是机械能转化为内能
D．内燃机中的压缩冲程与此相同
18．未煮过的汤圆沉在水底，煮熟后漂浮在水面上，则此时汤圆（ ）
A．受到的浮力等于重力，排开水的体积比未煮过的小
B．受到的浮力大于重力，排开水的体积比未煮过的小
C．受到的浮力大于重力，排开水的体积比未煮过的大
D．受到的浮力等于重力，排开水的体积比未煮过的大
19．下列关于电阻的说法中，正确的是（ ）
A．短导线的电阻一定比长导线的电阻小
B．根据公式 R＝可知，导体的电阻与它两端的电压成正比，与电流成反比
C．长短、粗细相同的导体，其电阻一定相同
D．加在同一导体上的电压、电流改变，但其电阻大小不变
20．图是某物质由液态变为固态过程温度随时间变化的图像，下列说法正确的是（ ）
A．t4时刻物体内能为零
B．t2、t3时刻物体内能相等
C．t2时刻物体内能比 t3小
D．t1时刻物体分子动能比 t2时大
21．如图所示是演示点火爆炸的实验装置，按动电火花发生器的按钮，点燃盒内酒精．盒盖迅速飞出．这个过程与四冲程汽油机中的哪一个冲程的能量转化相同
A．吸气冲程B．压缩冲程
C．做功冲程D．排气冲程
22．下列关于电学的说法正确的是
A．电扇使用一段时间，扇叶容易沾上灰尘，是因为扇叶转动过程摩擦起电吸引灰尘
B．在电路中的电源外部，电流总是从电源负极流向电源正极
C．两个轻小物体相互吸引，说明彼此一定带异种电荷
D．铜的电阻一定比铁的电阻小
23．如图所示，下列器件中属于省力杠杆的是
A．坩埚钳B．剪刀
C． 筷子D．镊子
24．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是( )
A．甲灯灯丝比乙灯灯丝粗
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯并联后，接在110 V电路中，两灯一样亮
D．两灯串联后，接在110 V电路中，甲灯比乙灯亮
25．如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中
A．灯泡L的亮度不变B．R2两端的电压变大
C．电流表A1的示数变大D．A2电流表的示数变大
26．家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线B．零线C．地线D．以上三根线都能
27．如图是探究电流通过导体时产生热的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气。开关闭合后，则（ ）
A．左侧容器中导体产生的热量较多
B．图中两导体串联，能探究电热与电流关系
C．若图中两导体改为并联，右侧导体产生的热量较多
D．一段时间后，右侧U形管两端液柱高度差较左侧大
28．如图所示,电源电压为6V,定值电阻R=18Ω,在S闭合的情况下,下列说法正确的是
①.在a、b两点间接入一个合适的电压表时，电压表有明显示数
②不能在a、b两点间接入一个电流表
③在a、b两点间接入一个“1.5V 0.25A”的小灯泡，小灯泡能正常发光
④在a、b两点间接入一个12Ω的电阻，电路消耗的总功率为0.5W
⑤在a、b两点间接入导线，2s内电流做的功是2J
A．只有①③正确
B．只有③④正确
C．只有①③④正确
D．只有①③⑤正确
29．一台“220V、60W”的电扇，一只“220V、60W”的白炽灯，一只“220V、60W”的电热器，将它们同时接在220V的电压下，在相同的时间内，它们消耗的电能
A．电扇最多B．白炽灯最多C．电热器最多D．都一样多
30．下列用电器中，利用电流热效应工作的是（ ）
A．电脑B．电饭煲C．电视机D．洗衣机
二、填空题（每空1分，共10题，20分）
31．把洗完的衣服展开晾在阳光下，并且挂在_____处，这是为了加快水份的_____．
32．电子式电能表表盘上标有3000imp/ kW·h”字样（“imp/kW·h”是电子式电能表的一个重要参数——“脉冲输出”的单位，其数值表示用电1kW·h表盘上耗电指示灯闪烁的次数），将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次，该用电器在上述时间内消耗的电能为________kW·h，用电器的电功率是________W．
33．如图所示为小朋友从滑梯滑下后，出现了“怒发冲冠”的情景。产生这种现象的原因之一是小朋友从滑梯滑下时发生了摩擦起电现象，使头发带上了___________（选填 “同种”或“异种”）电荷互相排斥而张开，摩擦起电的实质是___________在相互摩擦的两个物体间发生了转移。
34．如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________ V；一段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________。
35．如图所示，水平地面G点两侧粗糙程度不同，物体一直受到沿水平方向5N的拉力F。物体经过E点开始计时，每经过相同时间，用虚线框记录物体的位置，物体在EG段做匀速直线运动，则物体在EF段的速度_____GH段的速度，拉力F在EF段所做的功_____在GH段所做的功，拉力F在EF段的功率_____在GK段的功率。（大于/等于/小于）
36．如图所示，电源电压保持不变，小灯泡L标有“6V 0.6W”的字样，R为定值电阻，闭合S1，断开S2，小灯泡正常发光；若再闭合S2，发现电流表示数变化了0.3A，则电源电压为_______V，R的阻值为______Ω，此时灯泡L和电阻R消耗的功率之比是_____。
37．家庭电路触电事故都是人体直接或间接接触___线造成的。如图所示，是小明正在使用试电笔辨别正常家庭电路中三孔插座的火线与零线，此时试电笔氖管_____（选填“发光”或“不发光”）
38．小明家的电路中有如图所示的电表，它是测量________的仪表。上次查看电能表示数，本次查看时电能表读数如图所示，在这段时间内消耗的电能为________kw·h。
39．有两个电阻R1＝2Ω，R2＝3Ω，若把它们串联接在电路中，总电阻是_____Ω，R1和R2两端电压之比U1：U2＝_____．并联在电路中时，总电阻是_____Ω，经过R1和R2的电流之比I1：I2＝_____．
40．把一定值电阻接入电路中，通过它的电流为0.1A，它两端的电压为2V，则此电阻的阻值为_____Ω；当它两端的电压为0时，它的阻值为_____Ω。
三、实验题（每空1分，共2题，15分）
41．如图所示，在“测量小灯泡的电功率”的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
(1)有两个不同规格的滑动变阻器：甲标有“5Ω 1A”乙标有“20Ω 2A”，实验时应该选择滑动变阻器_____（选填“甲”或“乙”）；
(2)请你用笔画线代替导线，将甲图中的实物图连接完整（要求滑动变阻器的滑片P向B端移动时小灯泡变暗）；
（________）
(3)某小组连接好电路后，检查连线正确，但闭合开关后发现小灯泡发出明亮的光且很快熄灭，出现这一故障的原因可能是_____。排除故障后，闭合开关，移动滑动变阻器的滑片P到某处，电压表的示数如乙图所示，若要测量小灯泡的额定功率，应将图中的滑片P向_____（选填“A”或“B”）端移动，电压表的示数为2.5V，此时电流表的示数如丙图所示，则小灯泡的额定功率为_____W；
(4)测出小灯泡的额定功率后，某同学又把小灯泡两端电压调为额定电压的一半，发现测得的功率并不等于其额定功率的四分之一，其原因是_____；
(5)若将小灯泡换成定值电阻Rx，且电路连接完好，还可以完成的实验是_____（填标号）
A．探究电流与电压的关系
B．探究电流与电阻的关系
(6)小明用上面的实验器材测量电阻Rx阻值时，发现电压表已损坏，重新设计电路，选了一个阻值已知的R1，连接电路如图丁所示，他先将导线C端接到电流表“﹣”接线柱上，电流表读数为I1，后将导线C端接到电流表“3”接线柱上，电流表读数为I2，则Rx的阻值为_____（用已知字母表示）。
42．在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验。（实验室已准备多套A、B装置）
(1)小明同学在安装实验器材时，提出了以下两种安装顺序，你认为______方案更合理?
A．温度计、烧杯、酒精灯 B．酒精灯、烧杯、温度计
(2)甲、乙两组同学用同样多且初温相同的温水进行实验，加热所用的酒精灯也相同，结果甲组同学从开始加热到水沸腾用时较短，则甲组选择的是________（选填“A” 或“B”）套装置。
(3)乙、丙两组同学选用相同的实验装置进行了实验，并根据实验记录的数据绘制了如图C所示的a、b两条曲线（a表示乙组的，b表示丙组的），由图像可知，他们两组测得的水的沸点__________（填“相同”或“不同”）。图 _______（选填“D”或“E”）所示的情形表示水正在沸腾。他们两组从开始加热到水沸腾所用的时间不同的原因可能是_______（写一个即可）。
(4)小明有一支温度计刻度均匀但标度不准确。它在标准大气压下冰水混合物中的读数是-4℃，在标准大气压下沸水中的读数是86℃，当该温度计显示的气温为23℃时，实际的气温是____℃。
四、计算题（每题10分，共2题，20分）
43．如图所示，R0=5Ω，灯泡L标有“4.5V 1.5W”字样，滑动变阻器R的最大阻值为20Ω，电流表的量程是0~0.6A，电压表的量程是0~3V。只闭合S1，灯泡L恰好正常发光，求：
(1)灯泡正常发光时的电阻；
(2)只闭合S2，变阻器的滑片P处于中点，电阻R0消耗的电功率；
44．如图所示的电路中，小灯泡上标有“6V 3.6W”字样，滑动变阻器R1的最大电阻为40Ω．当只闭合S、S2，滑动变阻器的滑片P在中点时，小灯泡正常发光；当所有开关都闭合，滑片滑到A端时，A1、A2的示数之比是3：1（灯的电阻保持不变）．求：
（1）电源电压．
（2）当只闭合S、S2，滑动变阻器的滑片P在A端时，小灯泡两端的实际电压．
（3）小灯泡消耗的最小电功率（不能为0）．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、D
3、D
4、A
5、B
6、B
7、C
8、B
9、D
10、B
11、A
12、C
13、D
14、D
15、D
16、A
17、B
18、D
19、D
20、D
21、C
22、A
23、B
24、D
25、A
26、A
27、D
28、A
29、D
30、B
二、填空题（每空1分，共10题，20分）
31、通风 蒸发
32、0.1 300
33、同种 电子
34、1.6；灯L2开路。
35、小于 等于 小于
36、6 20 1：3
37、火 不发光
38、电能 90.3kW·h
39、5 2：3 1.2 3：2
40、20 20
三、实验题（每空1分，共2题，15分）
41、乙 变阻器连入电路的电阻太小 A 0.8 灯的电阻随温度的变化而变化 A
42、B B 相同 D 水质量不同（火力大小不同） 30
四、计算题（每题10分，共2题，20分）
43、 (1)13.5Ω；(2)0.45W
44、（1）18V（2）3.6V（3）0.4W
XXXX电冰箱
额定电压
220V
工作频率
50Hz
重量
54kg
输入总功率
100W
耗电量
0.62kW·h/24h
制冷剂
R600a52
额定输入电流
0.45A
冷冻能力
11/kg24h
总有效容积
21.7L
