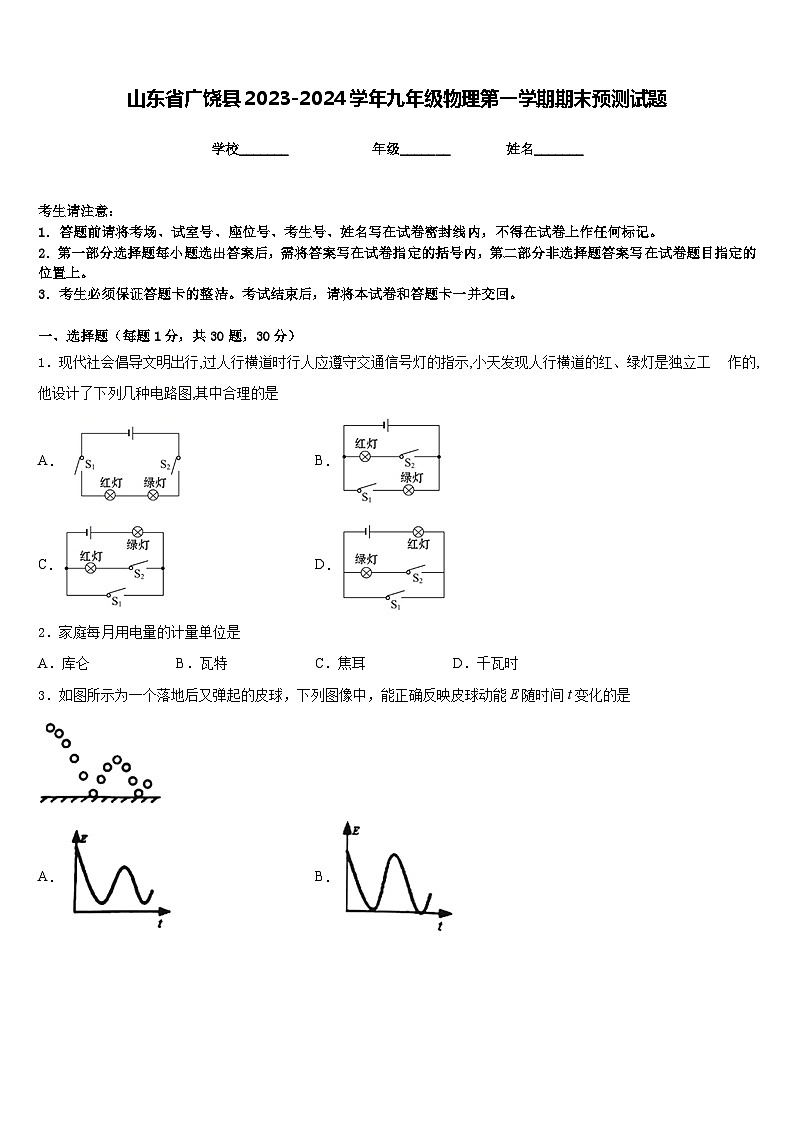

山东省广饶县2023-2024学年九年级物理第一学期期末预测试题含答案
展开
这是一份山东省广饶县2023-2024学年九年级物理第一学期期末预测试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁，下列数据中，最接近实际情况的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．现代社会倡导文明出行,过人行横道时行人应遵守交通信号灯的指示,小天发现人行横道的红、绿灯是独立工 作的,他设计了下列几种电路图,其中合理的是
A．B．
C．D．
2．家庭每月用电量的计量单位是
A．库仑B．瓦特C．焦耳D．千瓦时
3．如图所示为一个落地后又弹起的皮球，下列图像中，能正确反映皮球动能E随时间t变化的是
A．B．
C．D．

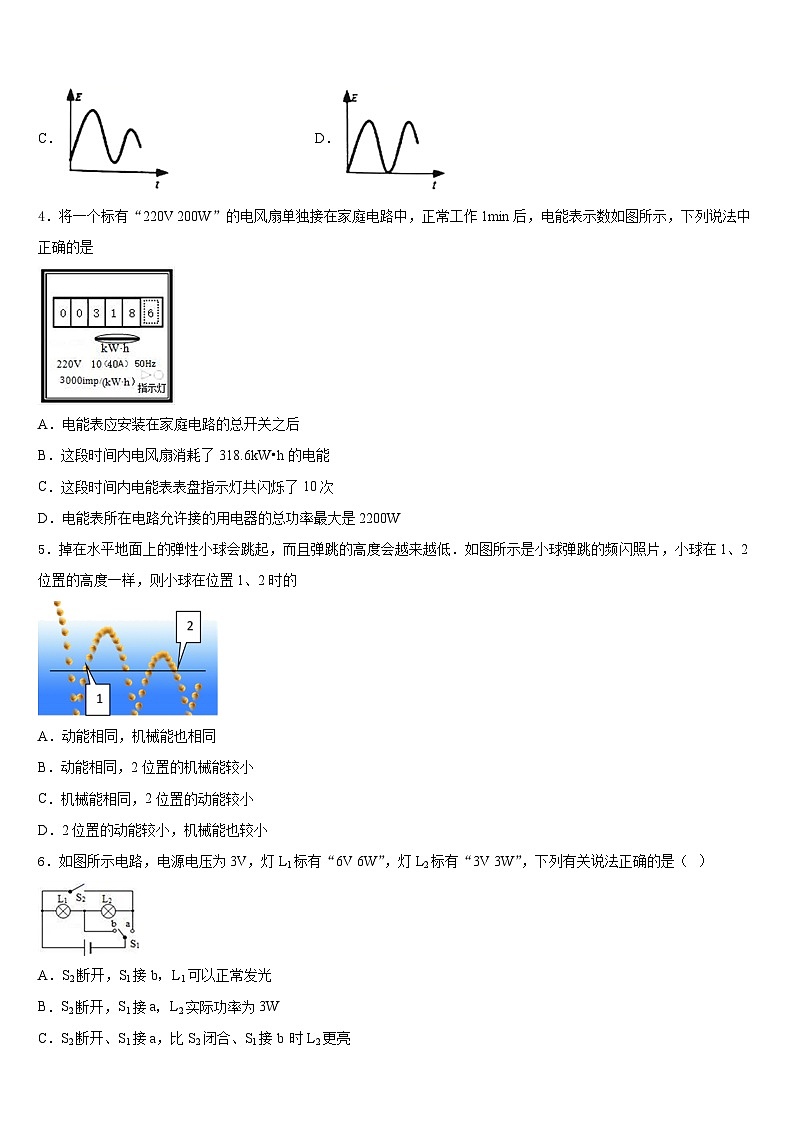

4．将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，下列说法中正确的是
A．电能表应安装在家庭电路的总开关之后
B．这段时间内电风扇消耗了318.6kW•h的电能
C．这段时间内电能表表盘指示灯共闪烁了10次
D．电能表所在电路允许接的用电器的总功率最大是2200W
5．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
6．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮

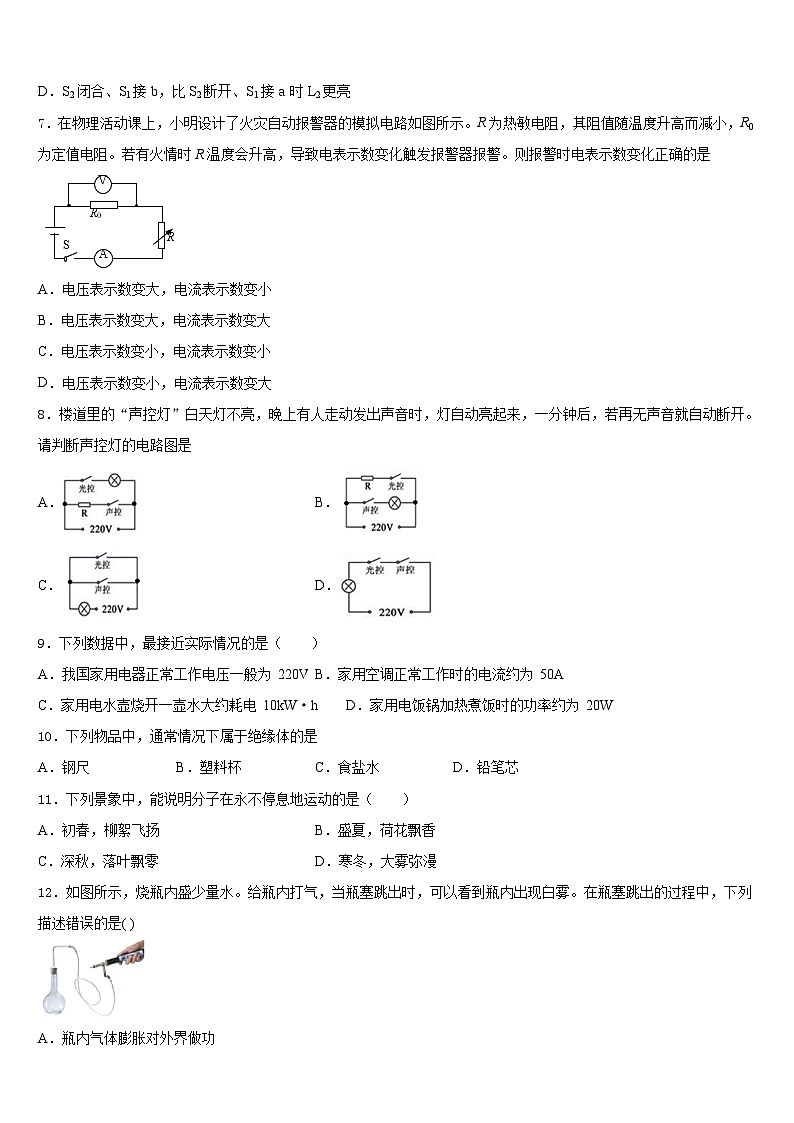

7．在物理活动课上，小明设计了火灾自动报警器的模拟电路如图所示。R为热敏电阻，其阻值随温度升高而减小，R0为定值电阻。若有火情时R温度会升高，导致电表示数变化触发报警器报警。则报警时电表示数变化正确的是
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
8．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A．B．
C．D．
9．下列数据中，最接近实际情况的是（ ）
A．我国家用电器正常工作电压一般为 220VB．家用空调正常工作时的电流约为 50A
C．家用电水壶烧开一壶水大约耗电 10kW·hD．家用电饭锅加热煮饭时的功率约为 20W
10．下列物品中，通常情况下属于绝缘体的是
A．钢尺B．塑料杯C．食盐水D．铅笔芯
11．下列景象中，能说明分子在永不停息地运动的是（ ）
A．初春，柳絮飞扬B．盛夏，荷花飘香
C．深秋，落叶飘零D．寒冬，大雾弥漫
12．如图所示，烧瓶内盛少量水。给瓶内打气，当瓶塞跳出时，可以看到瓶内出现白雾。在瓶塞跳出的过程中，下列描述错误的是( )
A．瓶内气体膨胀对外界做功
B．瓶内气体的内能减小
C．瓶内气体的温度降低
D．瓶内的水发生了剧烈的汽化现象
二、填空题（每题5分，共4题，20分）
13．某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．
14．如图所示各器材，电阻箱的示数为_____________Ω，电能表此时的读数是____________kW·h，秒表的读数为_____________ s，电流表示数为___________A，电压表示数为_______V。 要测量一盏家里客厅中电流约0.5A的白炽灯电功率，可选图中的器材____________和_____________。
15．如图所示，在一个配有活塞的厚透明筒里放一小团硝化棉，把活塞迅速下压，压缩空气__________，使筒内空气的内能增大，温度升高，观察到硝化棉___________．上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式_____（选填“相同”或“不相同”）．
16．（1）把一块干净的玻璃板吊在弹簧测力计下面，读出测力计的示数。再使玻璃板水平接触水面（图甲），然后稍用力向上拉玻璃板，发现弹簧测力计示数会_____（选填“变大”“变小”或“不变”），这说明分子间存在_____.
（2）如图乙，把一根中间戳有小孔（没有戳穿）的饮料吸管放在支架上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。将细线悬挂的小球靠近吸管一端，发现它们互相排斥，据此现象_____（选填“能”或“不能”）判断小球是否带电。将用丝绸摩擦过的玻璃棒靠近吸管的一端，发现吸管这一端被吸引，其原因是_____。
三、实验题（共12分）
17．（4分）某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置。
（1）为保证实验结论的可靠性，实验时应控制两装置中相同的量是煤油和菜籽油的_____（质量/体积）和水的质量。
（2）实验开始后他每隔1分钟记录了杯中水在3min内的温度（见上表），根据表中数据_____（能/不能）判定出煤油和菜籽油的热值大小关系，判断依据是_____。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。他的计算结果_____（大于/小于/等于）真实值。
18．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表。
(1)在实验过程中控制加热时间相同，通过比较________来研究水和食用油吸热能力的差异。
(2)在此实验中，如果要使水和食用油的最后温度相同，就要给_________加热更长的时间，此时水吸收的热量________（选填“大于”或“小于”或“等于”）食用油吸收的热量。
(3)通过实验可以得到不同的物质吸热能力不同，物质的这种特性用________这个物理量来描述。
(4)关于该实验的变量控制，下列要求中不正确的是______（填字母）
A．采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离等）
B．烧杯中分别装入相同体积的水和煤油
C．使用相同的烧杯
19．（4分）小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材，两节新干电池、滑动变阻器、电压表、电流表、开关、导线若干，连接了如图甲所示电路。
（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是_________。并且电路连接也有错误，如果此时闭合开关，小灯泡__________（选填“发光”或“不发光”）；请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确________。
（2）更改后小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I-U图像，如图乙所示，可计算出小灯泡的额定功率是_________W，由图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_______________。
（3）由图可知，当灯泡电流是额定电流一半时，灯泡对应的功率为P1，当灯泡电压为额定电压一半时，灯泡对应功率为P2，则P1__________P2。（选填“<”“=”“>”）
（4）如果小灯泡两端电压在不超过额定电压下，滑动变阻器向左移动，滑动变阻器电阻改变了△R滑，灯泡电阻改变了△RL，则△R滑__________△RL（选填“<”“=”“>”）。
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率。已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：
① 闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V。
② ___________（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光。
③ 闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V。
④ 小灯泡的额定功率P额=___________W。
四、作图题（共16分）
20．（8分）如图所示，在两个磁极附近的小磁针处于静止状态，请在图中标出磁体的极性，并画出磁感线的方向。
（______）
21．（8分）如左图所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接。（___）
五、计算题（共22分）
22．（10分）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），饮水机加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。从说明书上收集到的数据及电路原理图如下：
（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃，这一过程中，水吸收的热量是多少？
（2）饮水机正常加热时R1的电功率是多少？
（3）正常加热时R1的电阻值是多少？
23．（12分）某电热水壶内部电热丝的阻值为40 Ω，接在电路中后通过的电流为5 A，通电8 min，能够将2 kg水从20℃加热到70℃.不计温度对电阻的影响，已知水的比热容为4.2×103J/（kg·℃），求：
（1）这壶水吸收的热量；
（2）此电热水壶的热效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、C
5、D
6、D
7、B
8、D
9、A
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、1200 1000
14、1258 231.0 337.0 0.3 2.4 电能表 秒表
15、做功 燃烧 不相同
16、变大 引力 能 异种电荷相互吸引
三、实验题（共12分）
17、质量 不能 未控制煤油和菜籽油燃烧的质量相等 小于
18、升高的温度（或最后温度） 水 大于 比热容 B
19、两节新干电池的电压是3V，而小灯泡正常发光时的电压是3.8V，电源电压不够大 不发光 0.76 增大 < > 闭合S、S1，断开S2 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）400W；（3）。
23、（1）4.2×105J （2）87.5%
加热的时间/min
0
1
2
3
甲杯水温/℃
25
27
29
32
乙杯水温/℃
25
26
27
28
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．现代社会倡导文明出行,过人行横道时行人应遵守交通信号灯的指示,小天发现人行横道的红、绿灯是独立工 作的,他设计了下列几种电路图,其中合理的是
A．B．
C．D．
2．家庭每月用电量的计量单位是
A．库仑B．瓦特C．焦耳D．千瓦时
3．如图所示为一个落地后又弹起的皮球，下列图像中，能正确反映皮球动能E随时间t变化的是
A．B．
C．D．
4．将一个标有“220V 200W”的电风扇单独接在家庭电路中，正常工作1min后，电能表示数如图所示，下列说法中正确的是
A．电能表应安装在家庭电路的总开关之后
B．这段时间内电风扇消耗了318.6kW•h的电能
C．这段时间内电能表表盘指示灯共闪烁了10次
D．电能表所在电路允许接的用电器的总功率最大是2200W
5．掉在水平地面上的弹性小球会跳起，而且弹跳的高度会越来越低．如图所示是小球弹跳的频闪照片，小球在1、2位置的高度一样，则小球在位置1、2时的
A．动能相同，机械能也相同
B．动能相同，2位置的机械能较小
C．机械能相同，2位置的动能较小
D．2位置的动能较小，机械能也较小
6．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮
7．在物理活动课上，小明设计了火灾自动报警器的模拟电路如图所示。R为热敏电阻，其阻值随温度升高而减小，R0为定值电阻。若有火情时R温度会升高，导致电表示数变化触发报警器报警。则报警时电表示数变化正确的是
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大
8．楼道里的“声控灯”白天灯不亮，晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开。请判断声控灯的电路图是
A．B．
C．D．
9．下列数据中，最接近实际情况的是（ ）
A．我国家用电器正常工作电压一般为 220VB．家用空调正常工作时的电流约为 50A
C．家用电水壶烧开一壶水大约耗电 10kW·hD．家用电饭锅加热煮饭时的功率约为 20W
10．下列物品中，通常情况下属于绝缘体的是
A．钢尺B．塑料杯C．食盐水D．铅笔芯
11．下列景象中，能说明分子在永不停息地运动的是（ ）
A．初春，柳絮飞扬B．盛夏，荷花飘香
C．深秋，落叶飘零D．寒冬，大雾弥漫
12．如图所示，烧瓶内盛少量水。给瓶内打气，当瓶塞跳出时，可以看到瓶内出现白雾。在瓶塞跳出的过程中，下列描述错误的是( )
A．瓶内气体膨胀对外界做功
B．瓶内气体的内能减小
C．瓶内气体的温度降低
D．瓶内的水发生了剧烈的汽化现象
二、填空题（每题5分，共4题，20分）
13．某电能表上标有“220V 10A 3000R/kW•h”字样，当家用电器全部工作时，该表1min转了60转，由此可估算出该家所有用电器的总功率为________ W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加________ W以下的用电器．
14．如图所示各器材，电阻箱的示数为_____________Ω，电能表此时的读数是____________kW·h，秒表的读数为_____________ s，电流表示数为___________A，电压表示数为_______V。 要测量一盏家里客厅中电流约0.5A的白炽灯电功率，可选图中的器材____________和_____________。
15．如图所示，在一个配有活塞的厚透明筒里放一小团硝化棉，把活塞迅速下压，压缩空气__________，使筒内空气的内能增大，温度升高，观察到硝化棉___________．上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式_____（选填“相同”或“不相同”）．
16．（1）把一块干净的玻璃板吊在弹簧测力计下面，读出测力计的示数。再使玻璃板水平接触水面（图甲），然后稍用力向上拉玻璃板，发现弹簧测力计示数会_____（选填“变大”“变小”或“不变”），这说明分子间存在_____.
（2）如图乙，把一根中间戳有小孔（没有戳穿）的饮料吸管放在支架上，吸管能在水平面内自由转动，用餐巾纸摩擦吸管使其带电。将细线悬挂的小球靠近吸管一端，发现它们互相排斥，据此现象_____（选填“能”或“不能”）判断小球是否带电。将用丝绸摩擦过的玻璃棒靠近吸管的一端，发现吸管这一端被吸引，其原因是_____。
三、实验题（共12分）
17．（4分）某同学学习了燃料的热值后，自己设计了一个实验来探究煤油和菜籽油的热值大小关系。他实验时组装了如图所示的两套规格完全相同的装置。
（1）为保证实验结论的可靠性，实验时应控制两装置中相同的量是煤油和菜籽油的_____（质量/体积）和水的质量。
（2）实验开始后他每隔1分钟记录了杯中水在3min内的温度（见上表），根据表中数据_____（能/不能）判定出煤油和菜籽油的热值大小关系，判断依据是_____。
（3）该同学实验前用天平测出了烧杯中水的质量及两油灯中燃料的质量，并记录的数据、利用公式计算出了水吸收的热量，他认为通过这些数据能准确地计算出煤油和菜籽油的热值。他的计算结果_____（大于/小于/等于）真实值。
18．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表。
(1)在实验过程中控制加热时间相同，通过比较________来研究水和食用油吸热能力的差异。
(2)在此实验中，如果要使水和食用油的最后温度相同，就要给_________加热更长的时间，此时水吸收的热量________（选填“大于”或“小于”或“等于”）食用油吸收的热量。
(3)通过实验可以得到不同的物质吸热能力不同，物质的这种特性用________这个物理量来描述。
(4)关于该实验的变量控制，下列要求中不正确的是______（填字母）
A．采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离等）
B．烧杯中分别装入相同体积的水和煤油
C．使用相同的烧杯
19．（4分）小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材，两节新干电池、滑动变阻器、电压表、电流表、开关、导线若干，连接了如图甲所示电路。
（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是_________。并且电路连接也有错误，如果此时闭合开关，小灯泡__________（选填“发光”或“不发光”）；请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确________。
（2）更改后小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I-U图像，如图乙所示，可计算出小灯泡的额定功率是_________W，由图像可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_______________。
（3）由图可知，当灯泡电流是额定电流一半时，灯泡对应的功率为P1，当灯泡电压为额定电压一半时，灯泡对应功率为P2，则P1__________P2。（选填“<”“=”“>”）
（4）如果小灯泡两端电压在不超过额定电压下，滑动变阻器向左移动，滑动变阻器电阻改变了△R滑，灯泡电阻改变了△RL，则△R滑__________△RL（选填“<”“=”“>”）。
（5）上述实验结束后，小明又设计了如图丙所示的电路，只用电压表来测量额定电压为2.5V的小灯泡的额定功率。已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：
① 闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V。
② ___________（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光。
③ 闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V。
④ 小灯泡的额定功率P额=___________W。
四、作图题（共16分）
20．（8分）如图所示，在两个磁极附近的小磁针处于静止状态，请在图中标出磁体的极性，并画出磁感线的方向。
（______）
21．（8分）如左图所示，是小强常使用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，请在右图中只添加导线完成开关、指示灯和插孔的正确连接。（___）
五、计算题（共22分）
22．（10分）电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制），饮水机加热内胆里的水温达到90℃时，温控开关就会自动断开，停止加热进入保温状态；当水温降至60℃时，温控开关又会自动闭合重新加热。从说明书上收集到的数据及电路原理图如下：
（1）当热水箱里的水（按2L计算）温度降至60℃时，温控开关自动闭合重新加热至90℃，这一过程中，水吸收的热量是多少？
（2）饮水机正常加热时R1的电功率是多少？
（3）正常加热时R1的电阻值是多少？
23．（12分）某电热水壶内部电热丝的阻值为40 Ω，接在电路中后通过的电流为5 A，通电8 min，能够将2 kg水从20℃加热到70℃.不计温度对电阻的影响，已知水的比热容为4.2×103J/（kg·℃），求：
（1）这壶水吸收的热量；
（2）此电热水壶的热效率.
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、C
5、D
6、D
7、B
8、D
9、A
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、1200 1000
14、1258 231.0 337.0 0.3 2.4 电能表 秒表
15、做功 燃烧 不相同
16、变大 引力 能 异种电荷相互吸引
三、实验题（共12分）
17、质量 不能 未控制煤油和菜籽油燃烧的质量相等 小于
18、升高的温度（或最后温度） 水 大于 比热容 B
19、两节新干电池的电压是3V，而小灯泡正常发光时的电压是3.8V，电源电压不够大 不发光 0.76 增大 < > 闭合S、S1，断开S2 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）400W；（3）。
23、（1）4.2×105J （2）87.5%
加热的时间/min
0
1
2
3
甲杯水温/℃
25
27
29
32
乙杯水温/℃
25
26
27
28
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
水桶容量
20L
热水箱容量
2L
额定电压
220V
加热时的功率
440W
保温时的功率
40W
