山东省东阿县2023-2024学年九年级物理第一学期期末考试试题含答案

这是一份山东省东阿县2023-2024学年九年级物理第一学期期末考试试题含答案，共8页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．以下事例中，重力做功的是
A．冰球在水平的冰面上滚动
B．皮划艇在平静水面快速滑行
C．跳水运动员下落
D．举重运动员把杠铃举起停在空中静止不动
2．如图所示的四个电路中，闭合开关S，三盏灯是并联的是（ ）
A．B．
C．D．
3．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（ ）
A．连接电路时，开关应该是断开的
B．闭合开关前，滑片应处于滑动变阻器的最右端
C．更换电阻后，应调节滑片让电压表的示数相同
D．应测多组数据，以减小实验误差

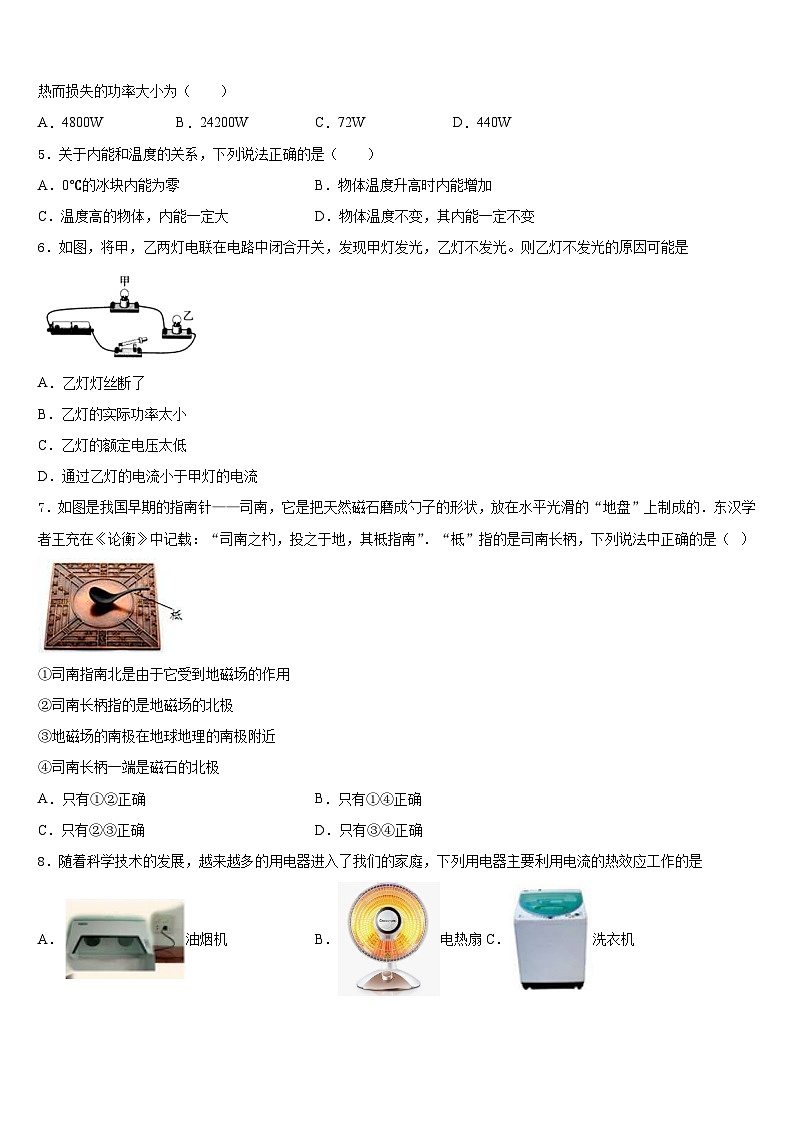

4．电动机正常工作时，通过的电流大小为6A，已知电动机的额定电压是220V，其线圈的电阻是2Ω，则电动机因发热而损失的功率大小为（ ）
A．4800WB．24200WC．72WD．440W
5．关于内能和温度的关系，下列说法正确的是（ ）
A．0℃的冰块内能为零B．物体温度升高时内能增加
C．温度高的物体，内能一定大D．物体温度不变，其内能一定不变
6．如图，将甲，乙两灯电联在电路中闭合开关，发现甲灯发光，乙灯不发光。则乙灯不发光的原因可能是
A．乙灯灯丝断了
B．乙灯的实际功率太小
C．乙灯的额定电压太低
D．通过乙灯的电流小于甲灯的电流
7．如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的．东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”．“柢”指的是司南长柄，下列说法中正确的是（ ）
①司南指南北是由于它受到地磁场的作用
②司南长柄指的是地磁场的北极
③地磁场的南极在地球地理的南极附近
④司南长柄一端是磁石的北极
A．只有①②正确B．只有①④正确
C．只有②③正确D．只有③④正确
8．随着科学技术的发展，越来越多的用电器进入了我们的家庭，下列用电器主要利用电流的热效应工作的是
A．油烟机B．电热扇C．洗衣机D．电视机

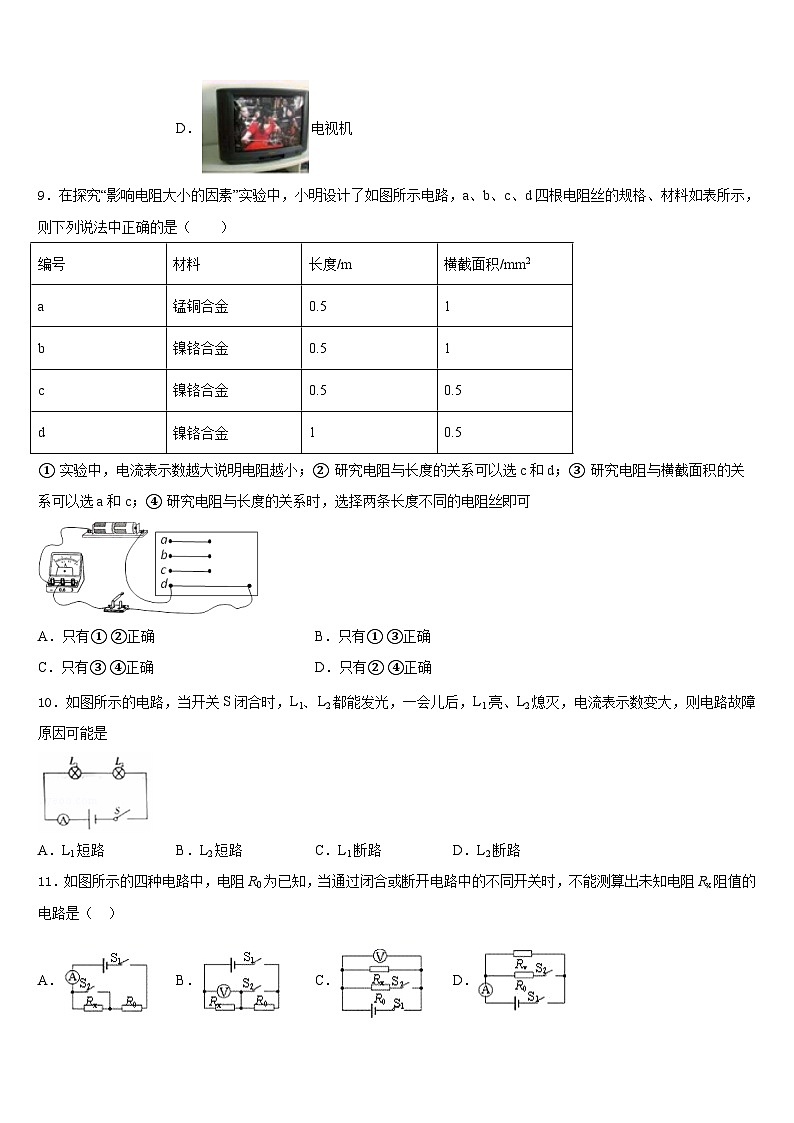

9．在探究“影响电阻大小的因素”实验中，小明设计了如图所示电路，a、b、c、d四根电阻丝的规格、材料如表所示，则下列说法中正确的是（ ）
① 实验中，电流表示数越大说明电阻越小；② 研究电阻与长度的关系可以选c和d；③ 研究电阻与横截面积的关系可以选a和c；④ 研究电阻与长度的关系时，选择两条长度不同的电阻丝即可
A．只有① ②正确B．只有① ③正确
C．只有③ ④正确D．只有② ④正确
10．如图所示的电路，当开关S闭合时，L1、L2都能发光，一会儿后，L1亮、L2熄灭，电流表示数变大，则电路故障原因可能是
A．L1短路B．L2短路C．L1断路D．L2断路
11．如图所示的四种电路中，电阻R0为已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是（ ）
A． B． C． D．
12．有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作10min电能表的表盘转过75r，同时发现该电冰箱一天（24h） 耗电为1.2kW·h，压缩机每次连续工作时间都是15min，那么压缩机一天工作的次数是
A．29次B．31次
C．32次D．34次
二、填空题（每题5分，共4题，20分）
13．汽油燃烧是将_______能转化为_______能，某品牌汽车行驶100公里消耗汽油2kg，这些汽油完全燃烧能放出_____________J的热量。（汽油的热值为4.6×107J/kg）
14．如图所示，工作中的四冲程汽油机正处于_____冲程，该冲程将_____能转化为机械能．若该汽油机每秒完成40个冲程，则每秒它对外做功_____次，飞轮转过_____圈．
15．合理分类和利用垃圾可以变废为宝，在一定条件下，1吨垃圾能榨出170kg燃料油，若燃料油的热值为4.0×107J/kg，则这些燃料油完全燃烧释放出的热量为________J，燃烧时燃料油的化学能转化为______能．
16．在伦敦的一家科学档案馆里有一本奇特的日记，日记的第一页写着：“对！必须转磁为电”，在以后的十年间，日记上除了写有日期之外，只写着“不”，但在日记的最后一页，却写了“是”。这本日记的作者就是___________，日记真实地记录了他发现____________现象的艰辛历程。
三、实验题（共12分）
17．（4分）下图是研究串联电路电压关系时，用电压表测电阻Rl两端电压的电路图，这个电路中有两处错误．
(1)请在错处画上“×”，并用笔画线在图上改正过来．
(2)按改正后的实物图在虚线框内画出电路图．
18．（4分）某物理兴趣小组在老师的指导下探究“并联电路的电流特点”．
巡视中老师发现小龙、小虎两位同学指针偏转异常
产生小龙同学这种情况的原因可能是______；
产生小虎同学这种情况的原因可能是______．
小薇设计了如图所示的电路进行实验．
在连接电路时，开关应处于______状态．
小薇先将电流表接在所在的支路上，闭合开关后，她测出了、支路和干路上的电流分别为、和I，电流表示数如图中甲、乙、丙所示，可读出，______A，______A．根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______．写出关系式即可
为了验证结论的普遍性，小薇采用了更换电源的方法继续实验，你还可以采用的方法是：______．
19．（4分）在探究“电动机为什么会转动”的实验中：
（1）如图，将一根导体置于蹄形磁铁的两极之间，未闭合开关前，导体静止不动，闭合开关后，导体运动，说明磁场对________有力的作用。
（2）保持磁场方向不变，改变导体中的电流方向，导体的运动方向________（“不变”或“改变”）。
（3）通电后导体AB运动的过程中，是把电能转化为________能的过程。
（4）如果将电源换成________，可以探究电磁感应现象。
四、作图题（共16分）
20．（8分）延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．
（_____）
21．（8分）按照图甲中的电路图，把图乙中的电路元件连接成实物电路。
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，电阻R2的阻值为100Ω，闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A，求：
（1）电源电压；
（2）电阻R1消耗的电功率．
23．（12分）如图所示，小灯泡L标有“6 V 3 W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R为24 Ω，电源电压保持不变．当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光．保持滑片P的位置不变，闭合S、S1、S2，发现电流表的示数变化了1 A．求：
(1)小灯泡正常发光时的电流．
(2)电源电压．
(3)当开关S、S1、S2都闭合时，电路消耗总功率的最小值．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、C
5、B
6、B
7、A
8、B
9、A
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、化学 内 9.2×107
14、做功 内能 10 20
15、6.8×109 内
16、法拉第 电磁感应
三、实验题（共12分）
17、
18、小龙使用的电流表量程过小 小虎电流表正负接线柱接反了 断开 1 更换不同规格的灯泡进行多次实验．
19、通电导体 改变 机械 灵敏电流计
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）80V；（2）96W
23、 (2) 2.5 A；(2) 22 V；(3) 22 W
编号
材料
长度/m
横截面积/mm2
a
锰铜合金
0.5
1
b
镍铬合金
0.5
1
c
镍铬合金
0.5
0.5
d
镍铬合金
1
0.5
