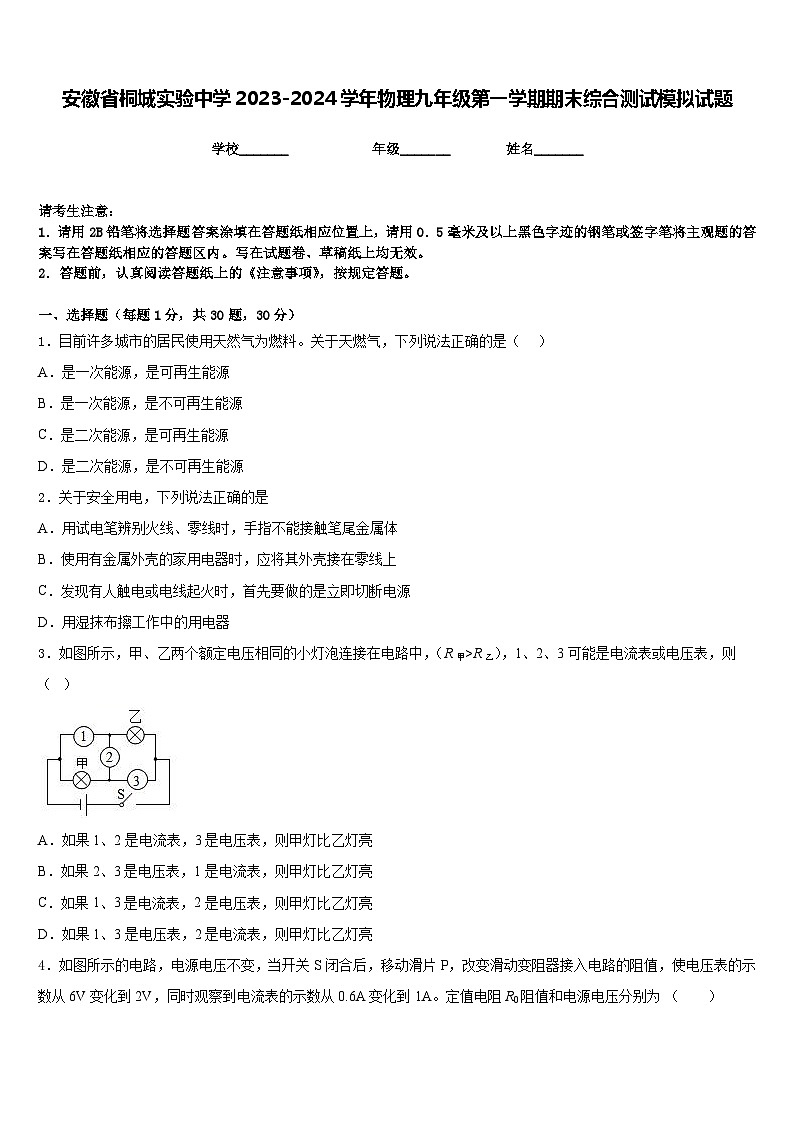

安徽省桐城实验中学2023-2024学年物理九年级第一学期期末综合测试模拟试题含答案

这是一份安徽省桐城实验中学2023-2024学年物理九年级第一学期期末综合测试模拟试题含答案，共9页。试卷主要包含了遵守交通规则，做文明出行者，干电池在工作过程中，它的作用是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．目前许多城市的居民使用天然气为燃料。关于天燃气，下列说法正确的是（ ）
A．是一次能源，是可再生能源
B．是一次能源，是不可再生能源
C．是二次能源，是可再生能源
D．是二次能源，是不可再生能源
2．关于安全用电，下列说法正确的是
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．发现有人触电或电线起火时，首先要做的是立即切断电源
D．用湿抹布擦工作中的用电器
3．如图所示，甲、乙两个额定电压相同的小灯泡连接在电路中，（R甲>R乙），1、2、3可能是电流表或电压表，则（ ）
A．如果1、2是电流表，3是电压表，则甲灯比乙灯亮
B．如果2、3是电压表，1是电流表，则甲灯比乙灯亮
C．如果1、3是电流表，2是电压表，则甲灯比乙灯亮
D．如果1、3是电压表，2是电流表，则甲灯比乙灯亮

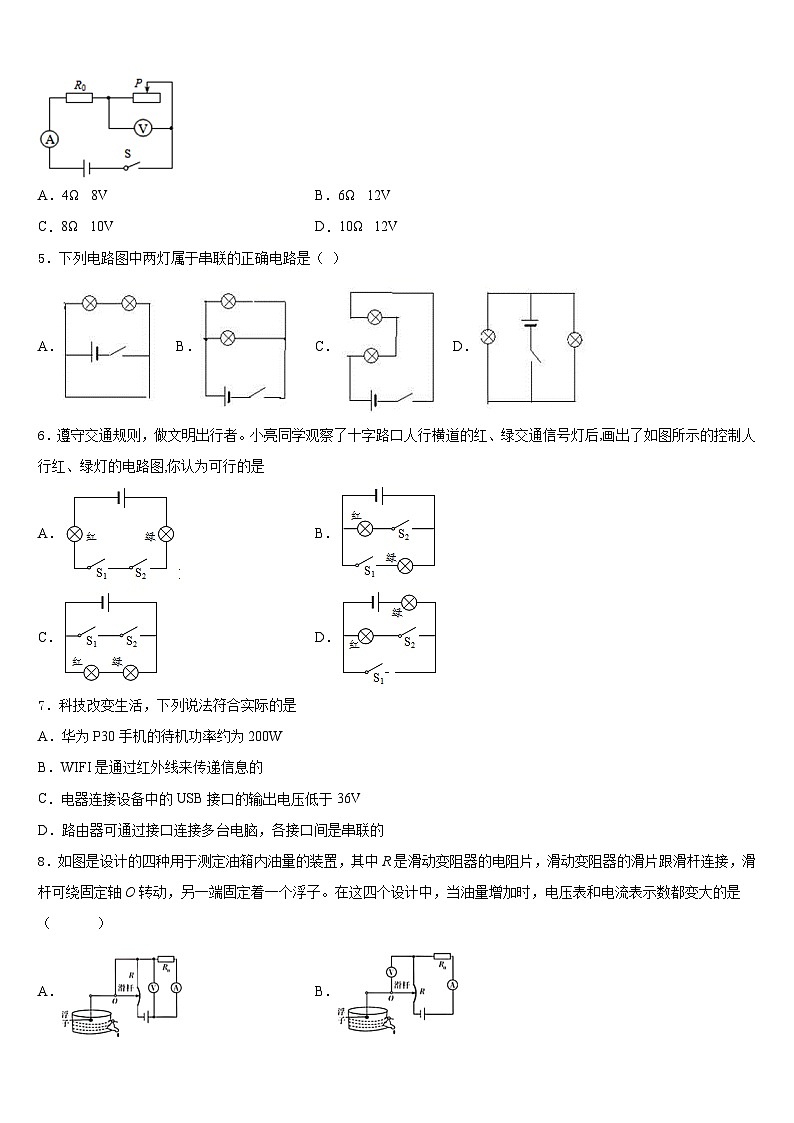

4．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
5．下列电路图中两灯属于串联的正确电路是（ ）
A．B．C．D．
6．遵守交通规则，做文明出行者。小亮同学观察了十字路口人行横道的红、绿交通信号灯后,画出了如图所示的控制人行红、绿灯的电路图,你认为可行的是
A．B．
C．D．
7．科技改变生活，下列说法符合实际的是
A．华为P30手机的待机功率约为200W
B．WIFI是通过红外线来传递信息的
C．电器连接设备中的USB接口的输出电压低于36V
D．路由器可通过接口连接多台电脑，各接口间是串联的
8．如图是设计的四种用于测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O转动，另一端固定着一个浮子。在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）
A．B．
C．D．
9．干电池在工作过程中，它的作用是
A．化学能转化为电能B．化学能转化为机械能
C．电能转化为化学能D．机械能转化为电能

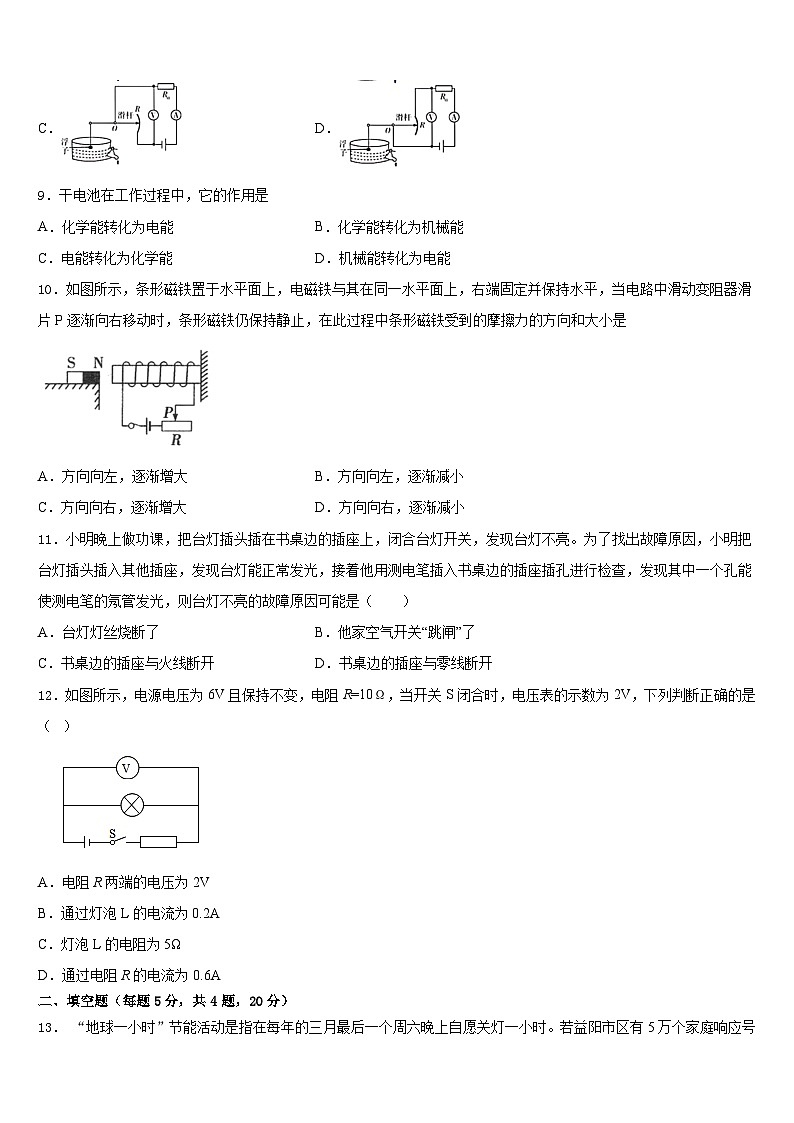

10．如图所示，条形磁铁置于水平面上，电磁铁与其在同一水平面上，右端固定并保持水平，当电路中滑动变阻器滑片P逐渐向右移动时，条形磁铁仍保持静止，在此过程中条形磁铁受到的摩擦力的方向和大小是
A．方向向左，逐渐增大B．方向向左，逐渐减小
C．方向向右，逐渐增大D．方向向右，逐渐减小
11．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，接着他用测电笔插入书桌边的插座插孔进行检查，发现其中一个孔能使测电笔的氖管发光，则台灯不亮的故障原因可能是（ ）
A．台灯灯丝烧断了B．他家空气开关“跳闸”了
C．书桌边的插座与火线断开D．书桌边的插座与零线断开
12．如图所示，电源电压为6V且保持不变，电阻R=10Ω，当开关S闭合时，电压表的示数为2V，下列判断正确的是（ ）
A．电阻R两端的电压为2V
B．通过灯泡L的电流为0.2A
C．灯泡L的电阻为5Ω
D．通过电阻R的电流为0.6A
二、填空题（每题5分，共4题，20分）
13． “地球一小时”节能活动是指在每年的三月最后一个周六晚上自愿关灯一小时。若益阳市区有5万个家庭响应号召，每个家庭的照明功率如果为60W，那么关灯一小时可节约________度的电能，相当于________kg热值为3.0×107J/kg的标准煤完全燃烧所释放出的热量。这样的举措可以起到了在美丽的黑暗瞬间中展示他们对节能减排、应对全球气候变化无声的支持。
14．如图所示，电源电压恒定，R1=10Ω，闭合开关 S，断开开关 S1 电流表示数为 0.3A． 若再闭合 S1，发现电流表示数变化了 0.2A，则电源电压为______V；R2的阻值为________ Ω．
15．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度。
油量表可以用______表改装而成。油量表的零刻度线是否与电流表原零刻度线相重合：______(填“是”或“不是”).油量表的刻度值从左往右是逐渐_____(填“增大”或“减小”)的。
16．在汽油机的四个冲程中，机械能转化为内能的是_____冲程．如图所示汽油机正在进行的是_______冲程，已知汽油的热值为1．6×107J /kg ，则完全燃烧100g汽油放出的热量为______J．
三、实验题（共12分）
17．（4分）某同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
（1）在甲图实验中，若通电时间相同，发现B玻璃管内液面高度变化较大，这表明：在电流相同、通电时间相同的情况下，导体的_____越大，产生的热量越多。
（2）乙图的装置是用来研究电阻丝产生的热量与_____的关系。在实验中观察到左、右两侧U形管中液面都很快出现高度差而且高度差相等，原因是电阻丝_____断路。排除故障后，重新利用乙装置进行实验，要使实验现象更明显，应该将R3换成电阻更_____的电阻（选填“大”或“小”）。
18．（4分）在“测小灯泡电功率实验”中，电源电压为3V，小灯泡额定电压为2．5V．
（2）请用笔画线代替导线将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯变亮）．
（2）闭合开关前，滑动变阻器的滑片应调至最_________（填“左”或“右”）端．
（3）闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则电路故障原因是_____________．
（4）故障排除后，闭合开关，移动滑片，当电压表示数为2．5V时，电流表示数如图乙所示，则此时小灯泡的功率为＿＿＿W．若使小灯泡正常发光，应将滑片向_________（填“左”或“右”）端移动．
（5）若将图甲中小灯泡换成定值电阻，其他元件不变，下列实验可完成的是（ ）
A．探究通电导体产生的热量与电阻的关系
B．探究电流与电压的关系
C．探究电流与电阻的关系
19．（4分）为了探究并联电路的电流规律，同学设计了如图所示的电路进行实验：
（1）刘扬小组实验试触时电流表的指针扫过有刻度的地方，偏转到右侧没有刻度的地方（如图所示），出现这种情况的原因是电流表的_________________________．
（2）纠正了实验操作的错误后，刘扬小组顺利进行了实验得出了并联电路的电流规律是干路电流等于各支路电流之和．张洪小组的实验中记录的数据见上表，也得出实验结论．请你分析张洪小组实验方案的不足_________________．
（3）为了验证结论的普遍性，张洪小组采用了更换不同规格的小灯泡的方法进行实验，他还可以采用的方法是_____________．
四、作图题（共16分）
20．（8分）如图通过滑轮组向下用力提升物体，请画出滑轮组的绕线。
21．（8分）请根据如图的实物画出对应的电路图。
（____）
五、计算题（共22分）
22．（10分）如图甲为某款双控温多功能家用涮烤两用分体电火锅，该电火锅部分参数如下表所示，该锅可实现火锅、烧烤同时进行，也可以分开控制，其部分简化电路图如图乙所示，开关S1控制对中央区域汤锅进行加热的电路，R1和R2均为为电热丝，R2与温控开关并联；S2可控制左右两侧的烧烤盘的电路．

（1）汤锅加热状态正常工作时，R1的电阻为多少_______？
（2）若R2的电阻为56Ω，则该汤锅保温档时的额定保温功率为多少______？
（3）在实际使用时发现，左右两侧电热煎烤盘既可以同时使用，也可各自独立使用，则左右两烧烤盘电热丝的连接方式应为_____联．在一次野外烧烤中通过很长的导线从一电压为220V的农家拉到烧烤点，发现烤肉速度比较慢．当只让烧烤盘右盘工作时，测得右盘实际功率只有324W，经分析功率降低的原因是因为距离远，导线有一定电阻，所以导线消耗了一些电能：求此时导线上消耗的电功率_____．
23．（12分）如图所示，电源电压U恒定，当开关S闭合时，电流表的示数为1.2A，当开关断开时，电流表的示数是04A，电压表的示数为6V，则电源电压和灯泡L2的电阻分别为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、D
4、D
5、C
6、B
7、C
8、A
9、A
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、3000 360
14、3 15
15、电流 不是 增大
16、压缩 做功
三、实验题（共12分）
17、电阻 电流大小 R3 小
18、（2）如图所示
（2）左 （3）小灯泡断路（或小灯泡灯丝断了 或小灯泡接触不良） （4）3．48 右 （5）B
19、电流表的量程选小了 只进行一次实验，实验次数太少，不具有普遍性 更换电压不同的电源
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、44Ω 484W 并 36W
23、6V，10Ω
电流I1/A
电流I2/A
电流I/A
第一次测量
0.16
0.24
0.40
额定电压
额定功率
220V
烧烤盘
汤锅
左盘
右盘
加热
保温
800W
400W
1100W
