安徽省蒙城县2023-2024学年九上物理期末考试模拟试题含答案

这是一份安徽省蒙城县2023-2024学年九上物理期末考试模拟试题含答案，共11页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图某家庭使用电能表表盘，对表盘参数的理解正确的是（ ）
A．220V是指这个电能表应该在220伏的电路中使用
B．此时电能表的读数为1207kW·h
C．表示电能表工作时电流不应超过额定最大电流10A
D．此电能表转盘每转300转，消耗电能1度

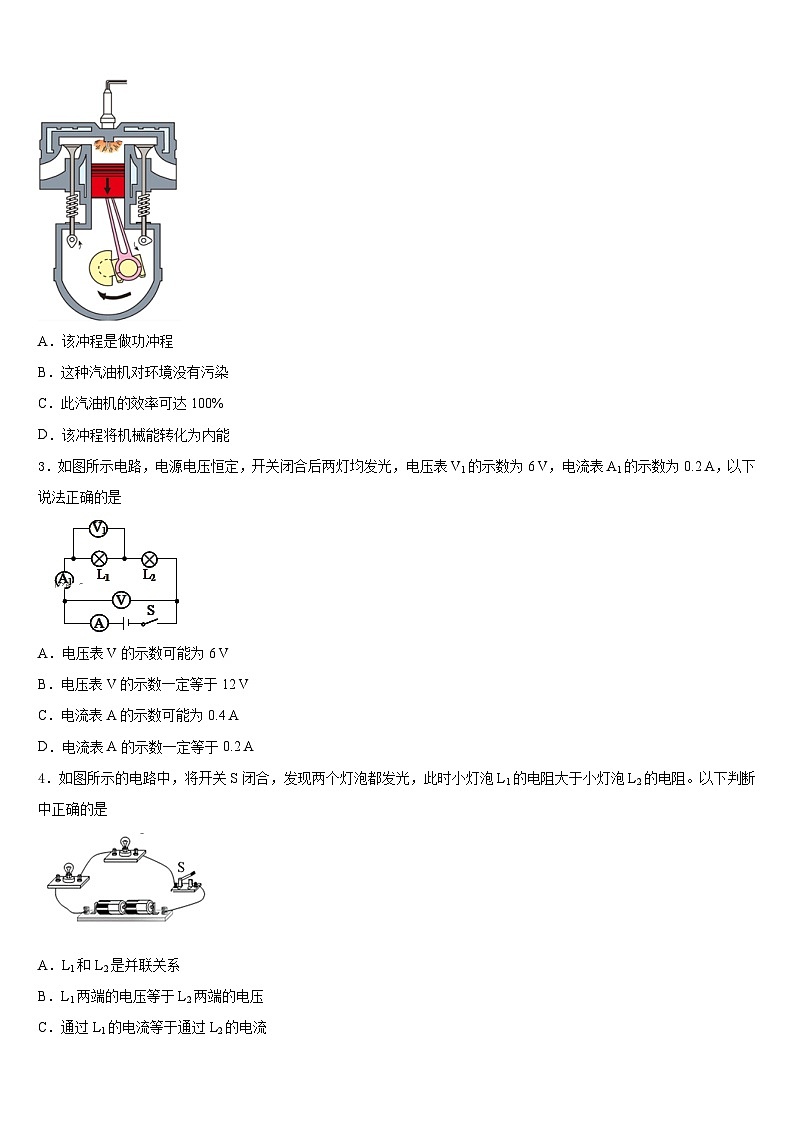

2．如图是汽油机某冲程的示意图，下列说法正确的是
A．该冲程是做功冲程
B．这种汽油机对环境没有污染
C．此汽油机的效率可达100%
D．该冲程将机械能转化为内能
3．如图所示电路，电源电压恒定，开关闭合后两灯均发光，电压表V1的示数为6 V，电流表A1的示数为0.2 A，以下说法正确的是

A．电压表V的示数可能为6 V
B．电压表V的示数一定等于12 V
C．电流表A的示数可能为0.4 A
D．电流表A的示数一定等于0.2 A
4．如图所示的电路中，将开关S闭合，发现两个灯泡都发光，此时小灯泡L1的电阻大于小灯泡L2的电阻。以下判断中正确的是
A．L1和L2是并联关系
B．L1两端的电压等于L2两端的电压
C．通过L1的电流等于通过L2的电流
D．L1消耗的电功率等于L2消耗的电功率

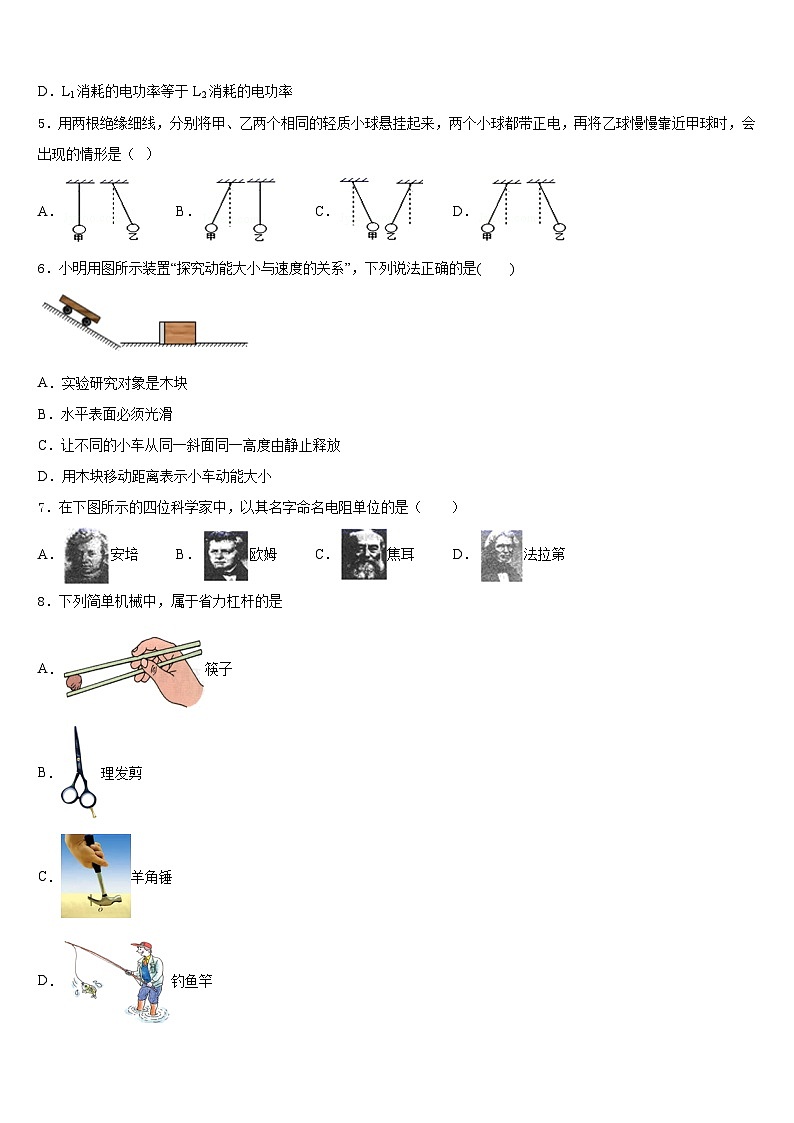

5．用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，再将乙球慢慢靠近甲球时，会出现的情形是（ ）
A．B．C．D．
6．小明用图所示装置“探究动能大小与速度的关系”，下列说法正确的是( )
A．实验研究对象是木块
B．水平表面必须光滑
C．让不同的小车从同一斜面同一高度由静止释放
D．用木块移动距离表示小车动能大小
7．在下图所示的四位科学家中，以其名字命名电阻单位的是（ ）
A．安培B．欧姆C．焦耳D．法拉第
8．下列简单机械中，属于省力杠杆的是
A．筷子
B．理发剪
C．羊角锤
D．钓鱼竿
9．如图甲所示，额定电压为 6V 的灯泡 L 与滑动变阻器 R 串联接入电路，滑动变阻器的滑片从最右端滑到最左端时，灯泡L 的I-U 图像如图乙所示，以下说法正确的是
A．灯泡的额定功率为 0.625WB．滑动变阻器的阻值范围为 2Ω～9Ω
C．电路中的最大电功率为 6WD．灯泡两端电压是 3V 时，灯泡的电流为 0.5A
10．控制“危化药品”保管柜大门的两把钥匙分别由两名老师保管，只有保管钥匙的两名老师同时到场才能取出药品，下列设计的电路符合保管柜控制电路要求的是（ ）
A．B．
C．D．
11．如图甲所示，电源电压恒定不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，在滑动变阻器的滑片P由a滑到b过程中，电压表与电流表的示数变化如图乙所示，则根据图像信息可知（ ）
A．R1阻值是20Ω
B．电源电压为10V
C．电路的最大总功率是7.2W
D．滑动变阻器R2的最大阻值是45Ω
12．某学习小组对一辆在平直公路上做直线运动的小车进行观测研究．他们记录了小车在某段时间内通过的路程与所用的时间，并根据记录的数据绘制了路程与时间的关系图象，如图．据图象可以判断
A．2s﹣5s内，小车做匀速运动
B．0﹣5s内，小车的平均速度是0.4m/s
C．0﹣7s内，小车的平均速度是1.5m/s
D．5s﹣7s内，小车运动了6m
二、填空题（每题5分，共4题，20分）
13．某市在科学规划和建设城市时，大量增加水面面积，是利用水的____大的特性，且水在蒸发时______(填“吸热”或“放热”)，可以调节气温，营造“宜居”的舒适环境．
14．在如图所示的四幅图中，甲、乙是两个演示实验示意图；丙、丁是四冲程汽油机工作过程中的两个冲程示意图．与压缩冲程原理相同的是__图所示的演示实验；汽油机利用内能来做功的冲程是__图．
15．如图所示是小明设计的一种自动测定汽车油箱内油量的装置，R是滑动变阻器，油量表是用电流表改装而成，指针所指的示数变化反映出油箱内油量的多少。
（1）图中的AOB的物理模型是________。
（2）当油箱中油量减少时，油量表示数________（填“变大”或“变小”）。
16．某导体两端加2V电压时，通过的电流为0.2A，则这段导体的电阻为____Ω，要使通过该导体的电流变为0.6A，则该导体两端的电压____V．若将该导体置于超低温环境下使其变为超导体，则此时它的电阻为____Ω．
三、实验题（共12分）
17．（4分）为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验。用温度计测量液体吸收热量后升高的温度值，并用钟表记录加热时间。实验数据记录如下表。
(1)在实验过程中控制加热时间相同，通过比较________来研究水和食用油吸热能力的差异。
(2)在此实验中，如果要使水和食用油的最后温度相同，就要给_________加热更长的时间，此时水吸收的热量________（选填“大于”或“小于”或“等于”）食用油吸收的热量。
(3)通过实验可以得到不同的物质吸热能力不同，物质的这种特性用________这个物理量来描述。
(4)关于该实验的变量控制，下列要求中不正确的是______（填字母）
A．采用相同的加热方法（如酒精灯火焰的大小，与烧杯底的距离等）
B．烧杯中分别装入相同体积的水和煤油
C．使用相同的烧杯
18．（4分）如图（a）是测定“小灯泡电功率”的实验线路图，电源电压为3.0V保持不变，小灯泡额定电压为2.5V、电阻约为10Ω．电流表有0﹣0.6A和0﹣3A两个量程，电压表有0﹣3V和0﹣15V两个量程。
（1）在连接电路过程中开关应_______，滑动变阻器的滑片P应位于_______（选填“A”或“B”）端，电压表的量程应选_______；
（2）按所选量程连接电压表，闭合开关，移动滑片P到某一点时，如图（b）电压表示数为_______V，要测量小灯泡的额定功率，应将图（a）中滑片P向_______（选填“A”或“B“）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记录多组对应的电压表和电流表的示数，并绘制成图（c）所示的U﹣I图象，根据图象信息，可计算出小灯泡的额定功率是_______W；
（4）实验室中实际提供的电压表内阻并非无穷大有明显的电流通过，实验中灯泡两端电压达到2.5V时，额定功率的测量值_______真实值（选填“大于”、“等于”或“小于”）；
（5）若在实验中连接好电路并闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_______（写出一种即可）。
19．（4分）某实验小组的同学用“伏安法”测量小灯泡电阻，除了小灯泡（额定电压为2.5V），其他器材还有：电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、开关、三节干电池、滑动变阻器、导线若干。
（1）请用笔画线代替导线，将甲图中实物电路连接完整（要求：滑动变阻器滑片向右移时加在灯泡两端的电压变大）。
（_________）
（2）根据实验中需要测量的物理量，请在下面方框内画出实验设计的表格。
（______）
（3）根据乙图中U-I图象提供的信息，当加在小灯泡两端的电压为2.5V时，小灯泡的电阻为____Ω。描点后得到的图象不是一条直线而是一条曲线的原因是_________。
四、作图题（共16分）
20．（8分）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
（_____）
21．（8分）如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。
（______）
五、计算题（共22分）
22．（10分）图甲为一款养生壶，其内部的电路简化图如图乙所示，、均为发热电阻。先闭合开关，再通过开关的断开或闭合，可以实现“加热”和“保温”两种状态的变换。现只将该养生壶接入家庭电路中正常工作，当闭合开关、，通过的电流为。当仅闭合开关，电路正常工作，图丙所示电能表的转盘转了。
求该养生壶的：
（1）加热功率；
（2）保温功率。
23．（12分）如图所示的电路，灯泡L上标有“6V 2.4W”的字样，电流表的量程为0～0.6A，电压表量程为0～15V。滑动变阻器的最大电阻为160Ω。只闭合S1，滑片置于某点a时，滑动变阻器接入电路的电阻Ra=40Ω，电压表的示数Ua=12V，电流表的示数为Ia；只闭合S2，滑片置于某点b时，滑动变阻器接入电路的电阻为Rb，电流表示数为Ib。已知Ia︰Ib=3︰4，Rb︰R0=3︰2（灯丝电阻不随温度变化），滑片在移动过程中，灯泡电压不超过额定值，电表示数不超过量程。（画出等效电路图）求：
（1）小灯泡正常发光时的电流大小和电阻值；
（2）定值电阻R0和电源电压；
（3）只闭合S1时，电路消耗的最小功率P小和最大功率P大之比。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、C
5、D
6、D
7、B
8、C
9、C
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、比热容 吸热
14、乙 丁
15、杠杆 变小
16、10 6 0
三、实验题（共12分）
17、升高的温度（或最后温度） 水 大于 比热容 B
18、断开A0﹣3V2.2B1.0大于灯泡断路
19、
10Ω 灯泡电阻受温度的影响会发生变化
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）880W；（2）300W
23、 (1) 0.4A，15Ω；(2) 20Ω，18V；(3) 1：4
物质
质量/g
初始温度/℃
加热时间/min
最后温度/℃
水
60
20
6
45
食用油
60
20
6
68
实验次数
电压/V
电流/A
电阻/Ω
1
2
3
