吉林省长春市农安县2020-2021学年高二上学期期末考试物理试题

这是一份吉林省长春市农安县2020-2021学年高二上学期期末考试物理试题，共9页。试卷主要包含了选择题等内容，欢迎下载使用。

一、选择题：（本题共12小题，每小题5分，共60分，1—8题单选，9—12题多选。选不全得3分，有错选的得零分）
1.下列物理量中与检验电荷有关的是（ ）
A.电场强度B.电势C.电势能D.电势差
2.某电场的电场线如图所示，M、N两点相距为 d，则（ ）
A.M点场强小于 N点场强B.M点电势低于 N点电势
C.正电荷在M点受到的电场力方向由 M指向 N
D.若 E为 M点的场强，则M、N两点间电势差等于 E•d
3.三条平行等间距的虚线表示电场中的三个等势面，电势值分别为10V、20V、30V，实线是一带电粒子(不计重力)在该区域内的运动轨迹，a、b、c是轨迹上的三个点。下列说法正确的是( )
A.粒子在三点的电势能大小关系为 EpcB.粒子在三点所受的电场力不相等
C.粒子必先过 a，再到 b，然后到c
D.粒子在三点所具有的动能大小关系为 Ekb>Eka>Ekc

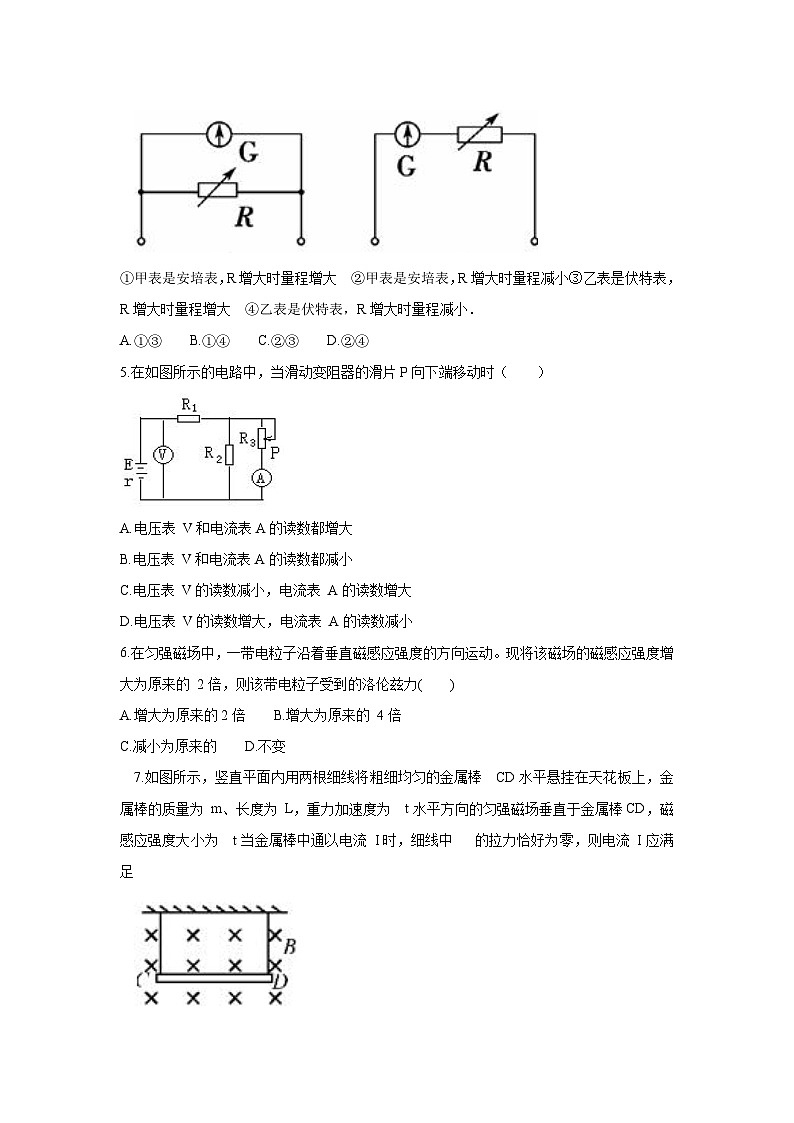

4.如图所示，甲、乙两个电路都是由一个灵敏电流表 G和一个变阻器 R组成的，下列说法正确的是
①甲表是安培表，R增大时量程增大 ②甲表是安培表，R增大时量程减小③乙表是伏特表，R增大时量程增大 ④乙表是伏特表，R增大时量程减小．
A.①③ B.①④ C.②③ D.②④
5.在如图所示的电路中，当滑动变阻器的滑片P向下端移动时（ ）
A.电压表 V和电流表A的读数都增大
B.电压表 V和电流表A的读数都减小
C.电压表 V的读数减小，电流表 A的读数增大
D.电压表 V的读数增大，电流表 A的读数减小
6.在匀强磁场中，一带电粒子沿着垂直磁感应强度的方向运动。现将该磁场的磁感应强度增大为原来的 2倍，则该带电粒子受到的洛伦兹力( )
A.增大为原来的2倍 B.增大为原来的 4倍
C.减小为原来的 D.不变
7.如图所示，竖直平面内用两根细线将粗细均匀的金属棒 CD水平悬挂在天花板上，金属棒的质量为 m、长度为 L，重力加速度为 t水平方向的匀强磁场垂直于金属棒CD，磁感应强度大小为 t当金属棒中通以电流 I时，细线中 的拉力恰好为零，则电流 I应满足

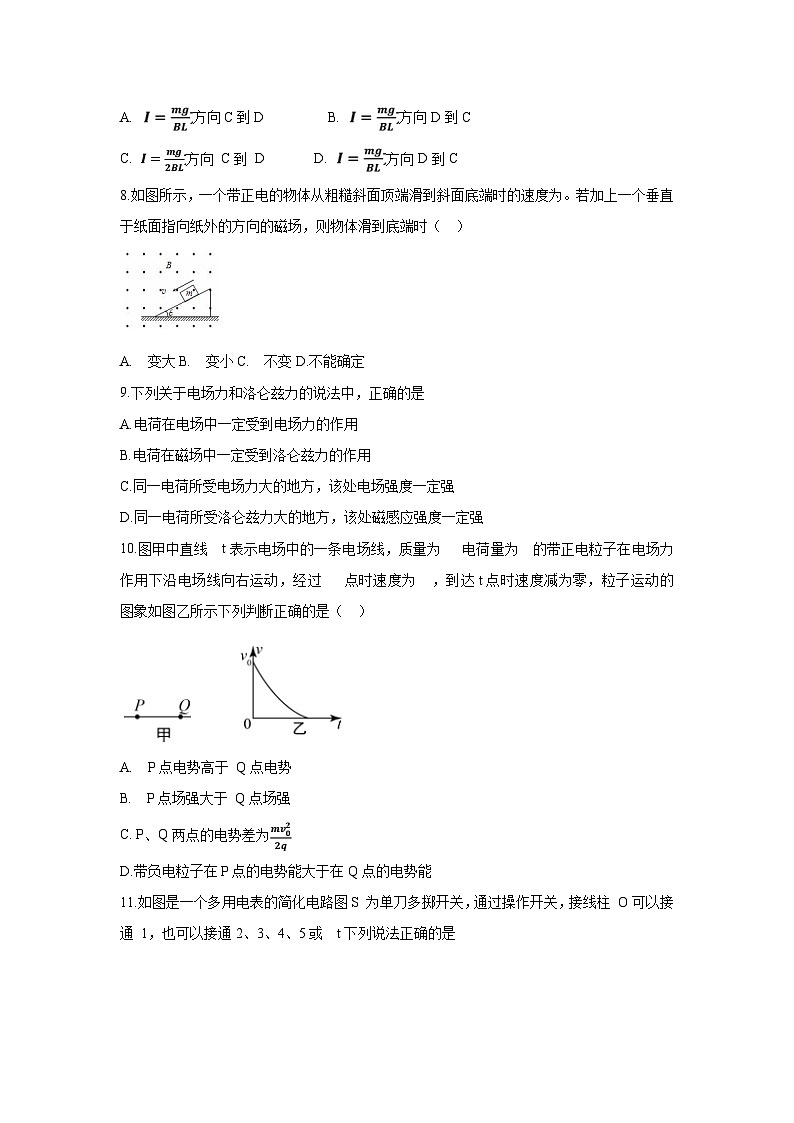

A. 方向C到D B. 方向D到C
C. 方向 C到 D D. 方向D到C
8.如图所示，一个带正电的物体从粗糙斜面顶端滑到斜面底端时的速度为。若加上一个垂直于纸面指向纸外的方向的磁场，则物体滑到底端时（ ）
A. 变大B. 变小C. 不变D.不能确定
9.下列关于电场力和洛仑兹力的说法中，正确的是
A.电荷在电场中一定受到电场力的作用
B.电荷在磁场中一定受到洛仑兹力的作用
C.同一电荷所受电场力大的地方，该处电场强度一定强
D.同一电荷所受洛仑兹力大的地方，该处磁感应强度一定强
10.图甲中直线 t表示电场中的一条电场线，质量为 电荷量为 的带正电粒子在电场力作用下沿电场线向右运动，经过 点时速度为 ，到达t点时速度减为零，粒子运动的 图象如图乙所示下列判断正确的是（ ）
A. P点电势高于 Q点电势
B. P点场强大于 Q点场强
C. P、Q两点的电势差为
D.带负电粒子在P点的电势能大于在Q点的电势能
11.如图是一个多用电表的简化电路图S 为单刀多掷开关，通过操作开关，接线柱 O可以接通 1，也可以接通2、3、4、5或 t下列说法正确的是
A.当开关 S分别接 1或 2时，测量的是电流，其中S接 2时量程较大
B.当开关 S分别接 3或 4时，测量的是电阻
C.当开关 S分别接 5或 6时，测量的是电压，其中S接 5时量程较大
D.当开关 S分别接 5和 6时，测量的是电压，其中S接 6时量程较大
12.如图，在Oxy平面的第一象限内存在方向垂直纸面向里，磁感应强度大小为 B的匀强磁场。一带电粒子从y轴上的M点射入磁场，速度方向与y轴正方向的夹角 ，粒子经过磁场偏转后在 N点 图中未画出垂直穿过 x轴。已知，粒子电荷量为 q，质量为 m，重力不计。则
A.粒子带负电荷 B.粒子速度大小为
C.粒子在磁场中运动的轨道半径为 a D.N与 O点相距
二．实验题：（共14分13题、14题每空2分）
13.某同学要测量一均匀新材料制成的圆柱体的电阻率ρ.步骤如下：
（1）用螺旋测微器测量其直径如图乙可知其直径D＝ mm；
(2)该同学想用伏安法更精确地测量其电阻 R，现有的器材及其代号和规格如下：
待测圆柱体电阻R
电流表 A1(量程 0～4 mA，内阻约 50 Ω) 电流表
A2(量程 0～30 mA，内阻约30 Ω)
电压表 V1(量程 0～3 V，内阻约 10 kΩ) 电压表 V2(量程 0～15 V，内阻约 25 kΩ)
直流电源 E(电动势 4 V，内阻不计)
滑动变阻器 R1(阻值范围 0～15 Ω，允许通过的最大电流2.0 A)开关 S、导线若干
为使实验误差较小要求测得多组数据进行分析，某同学设计电路时，电流表应选用 （选填“A1”或“A2”）电流表应采用 法（选填“内接”或“外接”）滑动变阻器应采用 式接法（选填“分压”或“限流”）
14.用电流表和电压表测一节干电池的电动势和内阻(电动势约为 1.5 V，内阻小于 1 Ω )除给出的电池、导线和开关外，还有以下器材可供选择：
A.直流电流表(0~0.6 A)； B.直流电压表(0~2 V)；
C.滑动变阻器(阻值范围为 0~20 Ω，额定电流为 2 A)；
D.滑动变阻器(阻值范围为 0~1000 Ω，额定电流为 0.1 A)
(1）实验电路图如图甲所示，为了得到尽可能好的实验效果，实验中滑动变阻器应选 。(填器材前的字母序号)
(2)根据实验中测得的数据作出 U I图线如图乙所示。根据图线可知：电池的电动势
E= V，内阻 r= Ω。
三．解答题应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分。有数值计算的题，答案中必须明确写出数值和单位。
15.(5分）如图所示，平行金属板长为 2m，一个带正电为2×10 -6 C、质量为 5×10 -6 kg的粒子以初速度 5m/s紧贴上板垂直射入电场，刚好从下板边缘射出，末速度恰与下板成 30°角，粒子重力不计，求：
（1）粒子末速度大小
（2）上下两个极板的电势差是多少
16.（8分）如图所示的电路中，电源的电动势为 5V，，理想电压表的示数为4V，求：
(1)电源的内电阻
(2)电容器所带的电荷量
17.（13分）如图所示，有一对平行金属板，两板相距为 0.05m．电压为10V；两板之间有匀强磁场，磁感应强度大小为 B0=0.1T，方向与金属板面平行并垂直于纸面向里．图中右边有一半径R为0.1m、圆心为 O的圆形区域内也存在匀强磁场，磁感应强度大小为 ，方向垂直于纸面向里．一正离子沿平行于金属板面、从 A点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径 CD方向射入圆形磁场区域，最后从圆形区域边界上的 F点射出．已知速度的偏向角 不计离子重力．求：
（1）离子速度 v的大小
（2）离子的比荷 q/m
（3）离子在圆形磁场区域中运动时间 t
