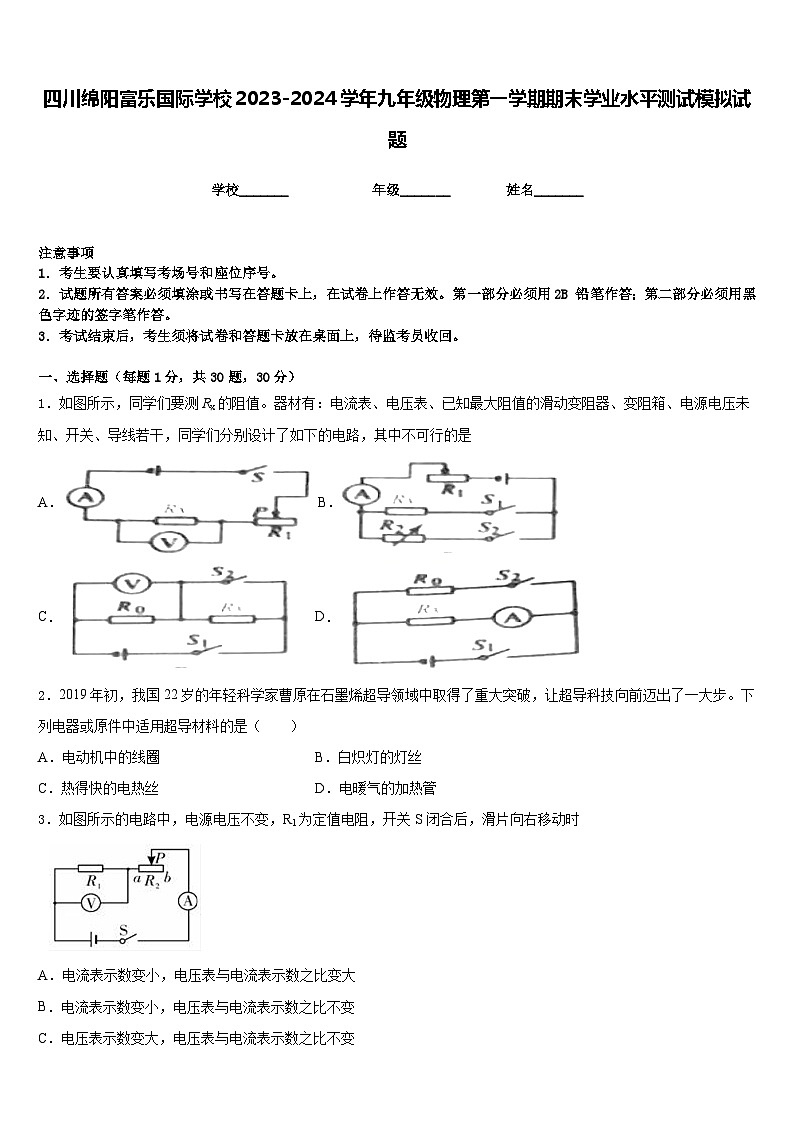

四川绵阳富乐国际学校2023-2024学年九年级物理第一学期期末学业水平测试模拟试题含答案

这是一份四川绵阳富乐国际学校2023-2024学年九年级物理第一学期期末学业水平测试模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示，同学们要测Rx的阻值。器材有：电流表、电压表、已知最大阻值的滑动变阻器、变阻箱、电源电压未知、开关、导线若干，同学们分别设计了如下的电路，其中不可行的是
A．B．
C．D．
2．2019年初，我国22岁的年轻科学家曹原在石墨烯超导领域中取得了重大突破，让超导科技向前迈出了一大步。下列电器或原件中适用超导材料的是（ ）
A．电动机中的线圈B．白炽灯的灯丝
C．热得快的电热丝D．电暖气的加热管
3．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时

A．电流表示数变小，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电压表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
4．如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（ ）
A．3∶2
B．2∶3
C．7∶5
D．5∶7
5．下列各组物质中，通常情况下是导体的一组是
A．人体、盐水、大地
B．人体、大地、油
C．金属、大地、陶瓷
D．盐水、人体、橡皮
6．下列关于温度、热量、内能的关系说法中正确的是
A．物体温度升高时内能会增加B．物体的内能增大一定是吸收了热量
C．物体吸收热量后温度一定升高D．温度为0℃的物体没有内能
7．如图所示，是小红做“连接串联电路”的实验电路，她把两只额定电压相同的小灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，设灯丝的电阻不随温度变化。则( )
A．通过灯L1的电流大于通过灯L2的电流
B．灯L1实际功率小于灯L2实际功率
C．灯L1的电阻大于灯L2的电阻
D．灯L1的额定功率大于灯L2的额定功率
8．有甲、乙两只灯泡，甲标有“20V 1.0A”字样，乙标有“15V 0.5A”字样。现把它们并联起来，则并联电路干路上的最大电流为（ ）
A．1.25AB．0.5A
C．1.5AD．1.0A

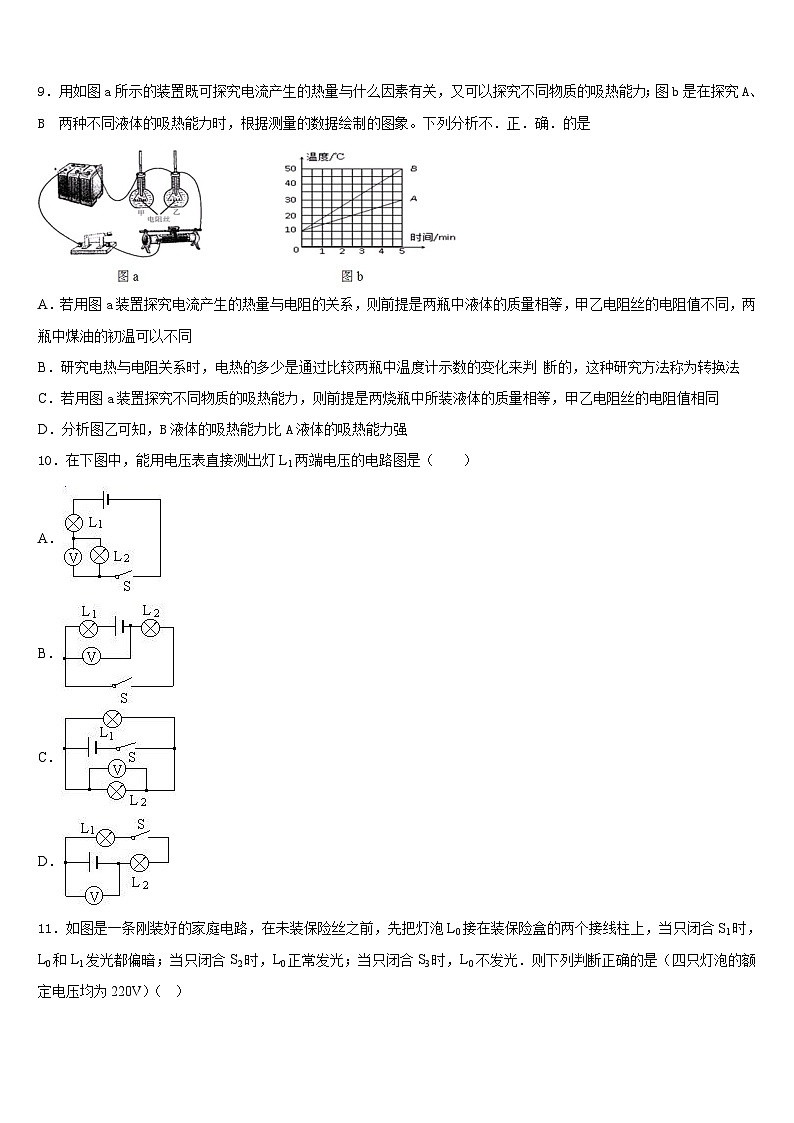

9．用如图a所示的装置既可探究电流产生的热量与什么因素有关，又可以探究不同物质的吸热能力；图 b 是在探究 A、B 两种不同液体的吸热能力时，根据测量的数据绘制的图象。下列分析不．正．确．的是
A．若用图 a 装置探究电流产生的热量与电阻的关系，则前提是两瓶中液体的质量相等，甲乙电阻丝的电阻值不同，两瓶中煤油的初温可以不同
B．研究电热与电阻关系时，电热的多少是通过比较两瓶中温度计示数的变化来判 断的，这种研究方法称为转换法
C．若用图a装置探究不同物质的吸热能力，则前提是两烧瓶中所装液体的质量相等，甲乙电阻丝的电阻值相同
D．分析图乙可知，B液体的吸热能力比A液体的吸热能力强
10．在下图中，能用电压表直接测出灯L1两端电压的电路图是（ ）
A．
B．
C．
D．
11．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险盒的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光．则下列判断正确的是（四只灯泡的额定电压均为220V）（ ）
A．灯泡L1所在支路正常
B．灯泡L2所在支路正常
C．灯泡L3所在支路正常
D．装好保险丝，合上所有开关后，灯泡都能正常发光
12．一标准气压下，有2kg初温是20的水，吸收的热量后，它的末温是（ ）
A．70B．50C． 30 D．100
二、填空题（每题5分，共4题，20分）
13．图是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
14．在如图甲所示的电路中，当闭合开关后，两个电压表的指针偏转均为图乙中所示，则电源和R1两端的电压分别为_____V和_____V。
15．如图是武汉造“快舟一号甲”火箭于2018年9月29日成功发射时的情景。火箭中的燃料燃烧时，将_______能转化为燃气的______能，燃气推动火箭和卫星上升时，卫星的机械能会_______(选填“增大”“减小”或“不变”)，火箭外壳的温度会_______(选填“升高”“降低”或“不变”)。
16．体温计选用水银作为测温液体的原因之一是水银的______小，温度变化比较明显；如图所示是一种温度自动报警器的原理图。温度自动报警器的原理是利用了温度计中的水银是_______，作为电路导电的一部分，在达到一定温度后使电路接通，从而达到报警的目的。
三、实验题（共12分）
17．（4分）小林利用图甲所示的电路探究“电流跟电阻的关系”。已知电源电压为6V且保持不变，定值电阻R的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω，请你解答下列问题：
(1)如图甲所示，请你用笔画线代替导线，将图乙中电路连接完整_____（请勿更改原有导线，导线不得交叉），要求当滑动变阻器的滑片P向右移动时，电路中的电流变大。连接电路时，开关必须_____。
(2)开关闭合之前，他发现电流表指针如图丙所示，接下来的操作是_____。
(3)完成上述操作后，正确连接好电路，闭合开关后发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，则可能是定值电阻发生了_____（选填“短路”或“断路”）。
(4)实验中，直接将5Ω的电阻换成10Ω后闭合开关，此时应向_____（选填“左”或“右”）调节滑片位置，目的是为了保证_____。多次换接阻值不同的定值电阻进行实验后，记下每次电流表的示数，绘制了图丁所示的电流I随电阻R变化的图象。
(5)由图象进一步分析可知，当电阻R＝12.5Ω时，通过R的电流I＝_____A。
(6)小林发现，将25Ω电阻接入电路进行实验时，滑动变阻器刚好调到最大值时可完成本次实验，由此可知滑动变阻器的最大值是_____Ω．当将25Ω换成30Ω电阻后闭合开关，发现无论怎样移动滑动变阻器的滑片，都无法让电压表的示数与前一次实验的相同，若想继续完成本次实验，仅使用现有的器材（导线足够），为使电压表的示数与前一次的相同，你的解决办法是：_____。
18．（4分）小亮在探究“通过导体的电流跟电阻的关系”实验中，电源电压为6V，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），两只滑动变阻器（规格分别为“20Ω 2A”、“50Ω 1A”），根据实验目的设计出实验电路图，并按电路图连接实验器材如图1所示。
(1)在图1所示的实物电路中，______连接有错误；
(2)本实验用到的实验方法是______；
(3)小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器滑片P置于______端；（选填“A”或“B”）
(4)在此实验中，先将5Ω的电阻接入电路，检查无误后闭合开关，移动滑片，使电压表达到合适的示数，并记下相应的电流值。再用10Ω的电阻替代5Ω的电阻，为了保持电压表的示数不变，应将滑动变阻器的滑片向______（选填“左”或“右”）移动；
(5)在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图2甲、乙所示，则此时小亮所使用的定值电阻为______Ω；
(6)小亮实验中又进行了多组实验，并根据自己实验数据绘制出通过导体的电流随导体电阻变化规律的图像，本实验控制的电压______V，当使用定值电阻25Ω，移动滑动变阻器滑片，对应接入电路的阻值为______Ω。所以本实验为了完成用五个定值电阻进行实验，应选择滑动变阻器的规格是______。通过对图像的分析可以得出的实验结论是：在电压一定时，通过导体的电流与导体的电阻成______比。（选填“正”或“反”）
19．（4分）九年级六班的同学进行“探究水沸腾时温度变化的特点”实验：
(1)如图甲所示，组装实验装置时，放置石棉网的铁圈位置和悬挂温度计的铁夹位置非常重要，应当先调整固定__________的位置（选填“铁圈”或“铁夹”）；
(2)图乙是A组同学在实验某时刻温度计的示数，此时水的温度是__________°C；
(3)下表是在实验中不同时刻的温度记录，A组的小明由于粗心大意记错了一个实验数据，你认为错误的数据是__________°C，你这样判断的依据是____________________；
(4)A、B两组同学选用的实验装置是相同的，但将水加热到沸腾所用的时间却不同，他们绘制的沸腾图像如图丙所示，a、b两种图像不同的原因可能是__________（写出一种即可）。
四、作图题（共16分）
20．（8分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，要求：①开关控制电灯；②三孔插座单独接入．
（_____）
21．（8分）根据图中小磁针的指向，画出螺线管导线的绕法。
（______）
五、计算题（共22分）
22．（10分）王小聪同学住在新农村建设示范村里，他父亲春节前拉回了一套液化石油气灶具。液化石油气热值为3.5×107J/kg，将质量为5kg，初温为20℃的水加热到100℃,需燃烧液化石油气80g。求：
（1）水吸收的热量是多少？
（2）加热水时煤气灶的效率是多大？
23．（12分）在学校创新比赛中，小亮同学设计了一个多档位的家用电热水器。图甲是他设计的电热水器的工作电路图，图中 R1 和 R2 是两根电热丝。他设计的换档开关如图乙所示，换档开关内有一块绝缘圆盘，在圆盘的边缘共有 10 个金属触点（在图乙中用“〇”表示，“〇”中标有 1、2、3、4 编号，编号相同的触点已用导线连接）；旋钮可以绕中心轴 O 转动，两端各有一个金属滑片，转动旋钮可以将相邻的两个触点连通。例如图乙中，旋钮上的箭头指向图中位置 D，此时，箭头一端的金属滑片将 1、2 两触点连通， 同时另一端的金属滑片也将 3、4 两触点连通。当旋钮上的箭头指向 A、B、C、D 不同位置时，可以实现四档加热功率。他设计的四档加热功率如下表所示：（计算结果若除不尽，均保留一位小数）
（1）如果要实现旋钮沿某个方向转动时，加热功率依次递减或递增，请写出旋钮上的箭头分别指向 A 、B、C、D 四个位置时，各对应加热功率的哪一个档位？
（2）电热丝 R1和 R2 的阻值各是多少？
（3）当旋钮在加热档位 2 和 4 时，对应的加热功率各是多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、A
5、A
6、A
7、C
8、A
9、D
10、C
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、右 2
14、7 1.4
15、化学 内 增大 升高
16、比热容 导体
三、实验题（共12分）
17、 断开 电流表调零 断路 左 定值电阻的电压不变 0.2 35 在原来的电路中再串联接入一个10Ω的定值电阻
18、电流表正负接线柱 控制变量法 B 右 10.4 2.5 35 “50Ω 1A” 反
19、铁圈 96 95 水在沸腾过程中吸热，温度保持不变 实验时水的质量不同或者实验时酒精灯火焰大小不同
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.68106J (2)60%
23、 (1)旋钮A位置对应4档， B位置对应3档，C位置对应2档，D位置对应1档；
(2)，；
(3)；。
时间/min
…
6
7
8
9
10
11
12
13
14
…
温度/°C
…
96
97
98
98
95
98
98
98
98
…
实验现象
水未沸腾
水未沸腾
水未沸腾
水
沸腾
水
沸腾
水
沸腾
水
沸腾
水
沸腾
水
沸腾
水
沸腾
加热档位
1
2
3
4
加热功率/W
1100
440
