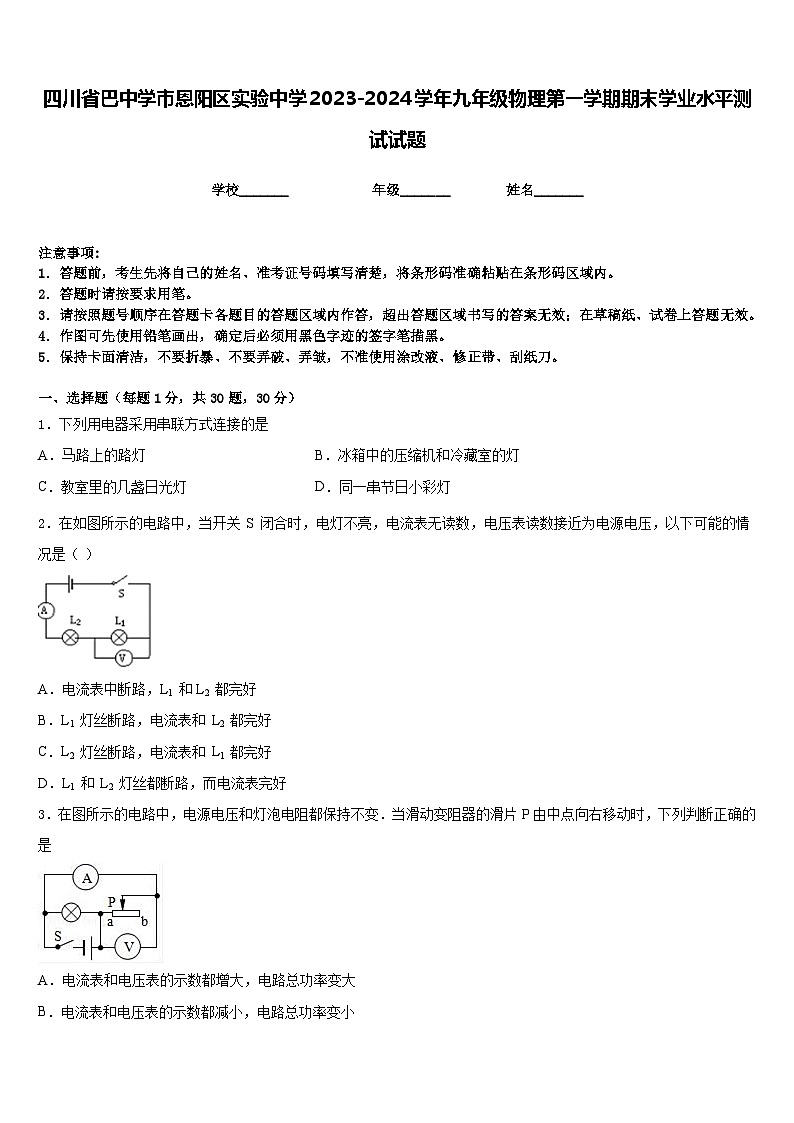

四川省巴中学市恩阳区实验中学2023-2024学年九年级物理第一学期期末学业水平测试试题含答案

这是一份四川省巴中学市恩阳区实验中学2023-2024学年九年级物理第一学期期末学业水平测试试题含答案，共9页。试卷主要包含了答题时请按要求用笔，关于热机效率，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列用电器采用串联方式连接的是
A．马路上的路灯B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯D．同一串节日小彩灯
2．在如图所示的电路中，当开关 S 闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ）
A．电流表中断路，L1 和L2 都完好
B．L1 灯丝断路，电流表和 L2 都完好
C．L2 灯丝断路，电流表和 L1 都完好
D．L1 和 L2 灯丝都断路，而电流表完好
3．在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是
A．电流表和电压表的示数都增大，电路总功率变大
B．电流表和电压表的示数都减小，电路总功率变小
C．电流表示数减小，电压表示数不变，变阻器功率变小
D．电流表示数减小，电压表示数变大，灯泡功率不变
4．小阳在家中看电视，感觉室内较冷，他打开了电暖气取暖，下列说法正确的是（ ）
A．家庭电路的总电阻变大了B．家庭电路的总功率变大了
C．电视机中的电流变大了D．电视机两端的电压变大了
5．在下列实例中，用做功的方式来改变物体内能的是（ ）
A．用热水袋暖手，手温度升高
B．将冰块放入饮料中，饮料的温度降低
C．在炉子上烧水，水的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高

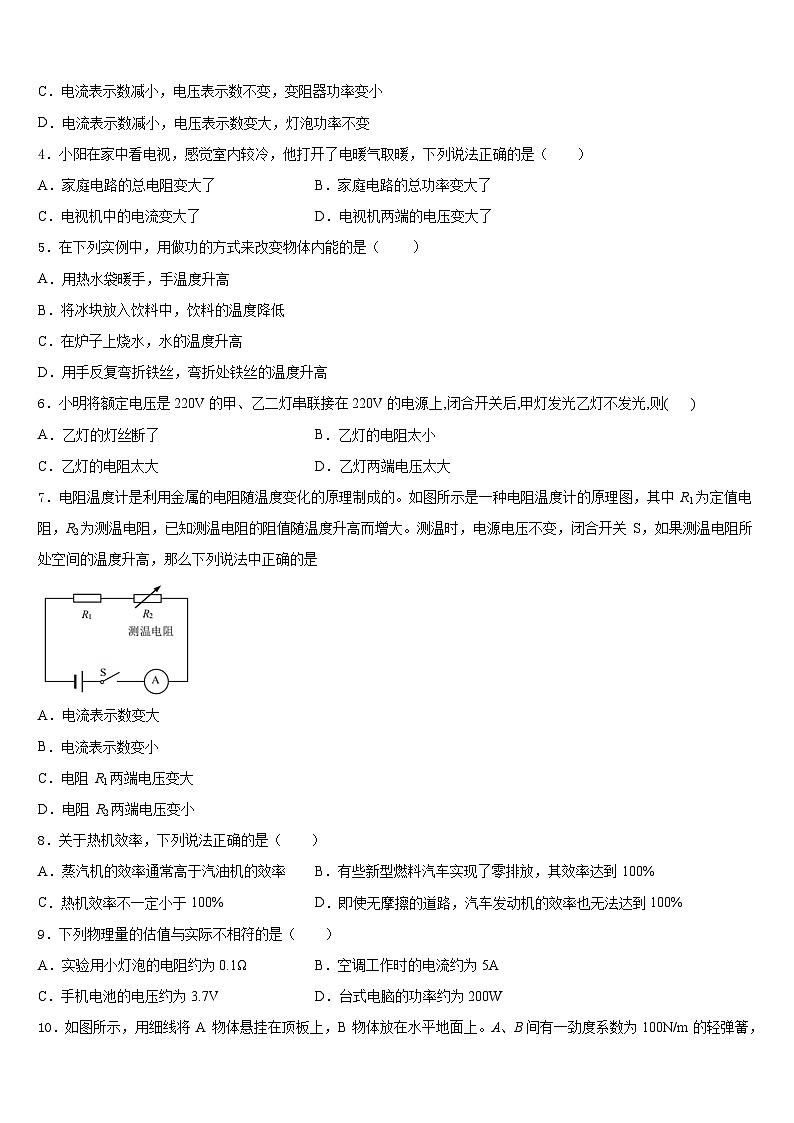

6．小明将额定电压是220V的甲、乙二灯串联接在220V的电源上,闭合开关后,甲灯发光乙灯不发光,则( )
A．乙灯的灯丝断了B．乙灯的电阻太小
C．乙灯的电阻太大D．乙灯两端电压太大
7．电阻温度计是利用金属的电阻随温度变化的原理制成的。如图所示是一种电阻温度计的原理图，其中 R1为定值电阻，R2为测温电阻，已知测温电阻的阻值随温度升高而增大。测温时，电源电压不变，闭合开关 S，如果测温电阻所处空间的温度升高，那么下列说法中正确的是
A．电流表示数变大
B．电流表示数变小
C．电阻 R1两端电压变大
D．电阻 R2两端电压变小
8．关于热机效率，下列说法正确的是（ ）
A．蒸汽机的效率通常高于汽油机的效率 B．有些新型燃料汽车实现了零排放，其效率达到100%
C．热机效率不一定小于100% D．即使无摩擦的道路，汽车发动机的效率也无法达到100%
9．下列物理量的估值与实际不相符的是（ ）
A．实验用小灯泡的电阻约为0.1ΩB．空调工作时的电流约为5A
C．手机电池的电压约为3.7VD．台式电脑的功率约为200W

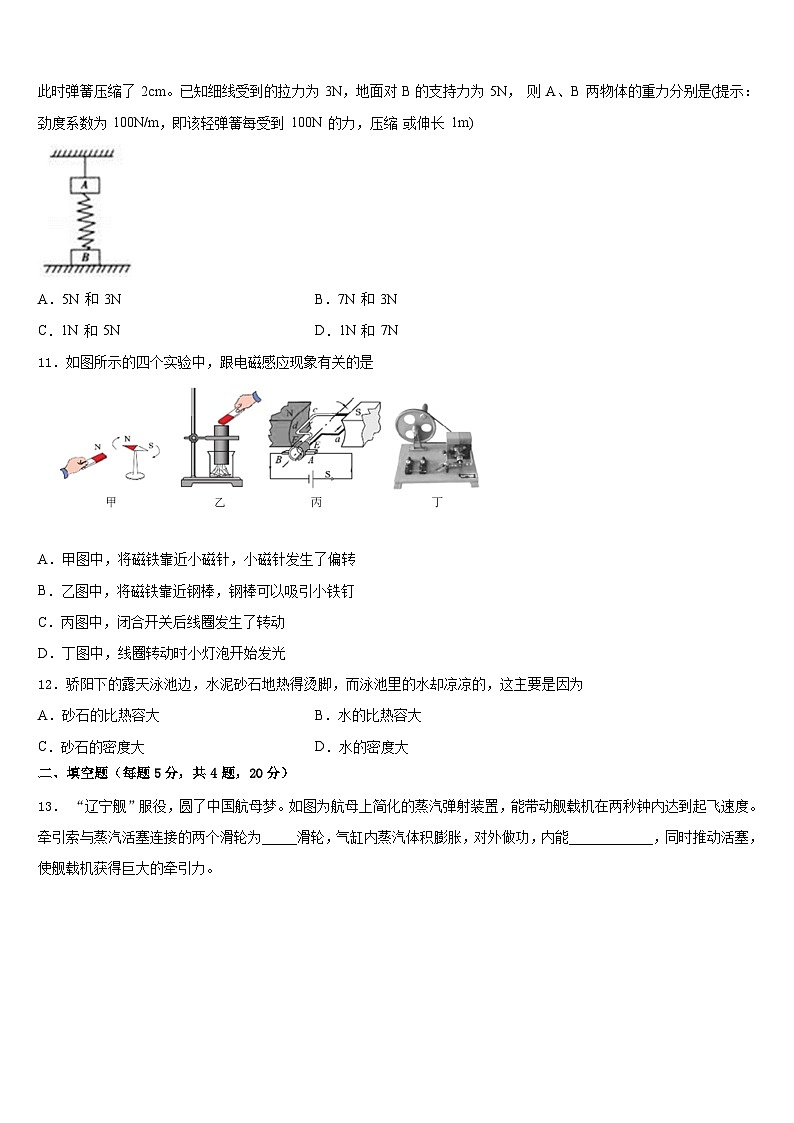

10．如图所示，用细线将 A 物体悬挂在顶板上，B 物体放在水平地面上。A、B间有一劲度系数为100N/m 的轻弹簧，此时弹簧压缩了 2cm。已知细线受到的拉力为 3N，地面对B的支持力为 5N， 则 A、B 两物体的重力分别是(提示：劲度系数为 100N/m，即该轻弹簧每受到 100N 的力，压缩 或伸长 1m)
A．5N 和 3NB．7N 和 3N
C．1N 和 5ND．1N 和 7N
11．如图所示的四个实验中，跟电磁感应现象有关的是
A．甲图中，将磁铁靠近小磁针，小磁针发生了偏转
B．乙图中，将磁铁靠近钢棒，钢棒可以吸引小铁钉
C．丙图中，闭合开关后线圈发生了转动
D．丁图中，线圈转动时小灯泡开始发光
12．骄阳下的露天泳池边，水泥砂石地热得烫脚，而泳池里的水却凉凉的，这主要是因为
A．砂石的比热容大B．水的比热容大
C．砂石的密度大D．水的密度大
二、填空题（每题5分，共4题，20分）
13． “辽宁舰”服役，圆了中国航母梦。如图为航母上简化的蒸汽弹射装置，能带动舰载机在两秒钟内达到起飞速度。牵引索与蒸汽活塞连接的两个滑轮为_____滑轮，气缸内蒸汽体积膨胀，对外做功，内能____________，同时推动活塞，使舰载机获得巨大的牵引力。
14．如图所示是四冲程汽油机工作过程中的____冲程；此过程中____能转化为机械能。
15．人体安全电压不高于________V，当通过人体的电流接近30mA时就会有生命危险，据此可推断，人体电阻约为________Ω。
16．如图1中电流表示数为_______A；如图2中电压表示数为_______V；如图3中电阻箱示数为_______Ω。
三、实验题（共12分）
17．（4分）小红在“测量小灯泡额定功率”实验中，所用实验器材有：两节干电池串联组成电池组，额定电压是2.5V的小灯泡，滑动变阻器，电流表，电压表，开关，导线等；
（1）在虚线框内画出电路图；
（________）
（2）连接电路时，开关处于______________状态；
（3）电路连接完成后，闭合开关发现，小灯泡不亮，电压表示数很小，接下来的操作是_____（只有一个选项是正确的）；
A．缓慢滑动变阻器的滑片，观察小灯泡是否变亮
B．检查小灯泡与灯座是否接触良好
（4）小红调节滑动变阻器的滑片，当电压表的示数为2.5V时，电流表示数如图所示，通过小灯泡的电流是_____A，小灯泡的额定功率为_____W。
18．（4分）在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡额定电压为2. 5V（灯丝电阻约为12Ω）。
(1)为完成实验，请你用笔画线代替导线，将图甲的电路补充完整；
（________）
(2)连接电路时，闭合开关前应将图甲中所示的滑动变阻器的滑片滑到最_________端（选填：“左”或“右”）；
(3)闭合开关，移动滑片发现电压表的示数如图乙所示，其读数是_________V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_________端移动（选填：“左”或“右”）；
(4)通过小灯泡的电流随它两端电压变化的关系如图丙所示。分析图像可知：
①该小灯泡正常发光时的电阻是_________Ω，额定功率为_________W。
②小灯泡灯丝的电阻是变化的，主要是受_________变化的影响。
19．（4分）在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝 A、 B 分别放在如图所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量_____ （选填“相等”或“不相等”）、初温相同的煤油，再分别插入相同的温度计。闭合开关通电一定时间，可以通过_________了解电热丝产生热量的多少。已知 A、 B 两电热丝的电阻分别为 RA、 RB，且 RA ＞ RB。这个方案是用来探究电流和________相同时，电流通过电热丝产生的热量与_______大小的关系。请你应用所学知识推断，实验过程中_________（选填“甲”或“乙”）烧瓶内煤油的温度升高得更快。
四、作图题（共16分）
20．（8分）根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。
（____）
21．（8分）将图中的电灯和两个开关接入家庭电路中，要求：同时闭合两个开关，电灯发光；只闭合一个开关，电灯不发光．
五、计算题（共22分）
22．（10分）空气质量指数是环境监测的重要指标，下表中的空气质量等级是按照空气质量指数A划分的。某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图所示。已知电源电压为18V且保持不变，电压表量程为0～15V，定值电阻R0的阻值为80Ω，气敏电阻R的阻值与A的关系为 。
(1)通过计算，判断电压表示数为6V时对应的空气质量等级；
(2)更换定值电阻R0可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A=400，则更换后的定值电阻R´0的阻值应为多大？
23．（12分）如图是某电热水壶的铭牌，假设电热水壶的电阻不变，求：
（1）电热水壶的电阻；
（2）电热水壶正常工作5min消耗的电能；
（3）当电热水壶实际工作电压为110V时，它的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、B
5、D
6、B
7、B
8、D
9、A
10、A
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、定 减小
14、做功 内
15、36 1200
16、0.28 9.5 5
三、实验题（共12分）
17、 断开 A 0.24 0.6
18、 左 2.2 右 12.5 0.5 温度
19、相等 温度计示数变化 通电时间 电阻 甲
四、作图题（共16分）
20、
21、．
五、计算题（共22分）
22、 (1)优；(2) 75
23、（1）44Ω；（2）3.3×105J；（3）275W。
空气质量指数A
0～50
50～100
101～150
151～200
201～300
>300
空气质量等级
优
良
轻度污染
中度污染
重度污染
严重污染
产品型号
SWF12P1A﹣150
额定电压U/V
220
额定功率P/W
1100
