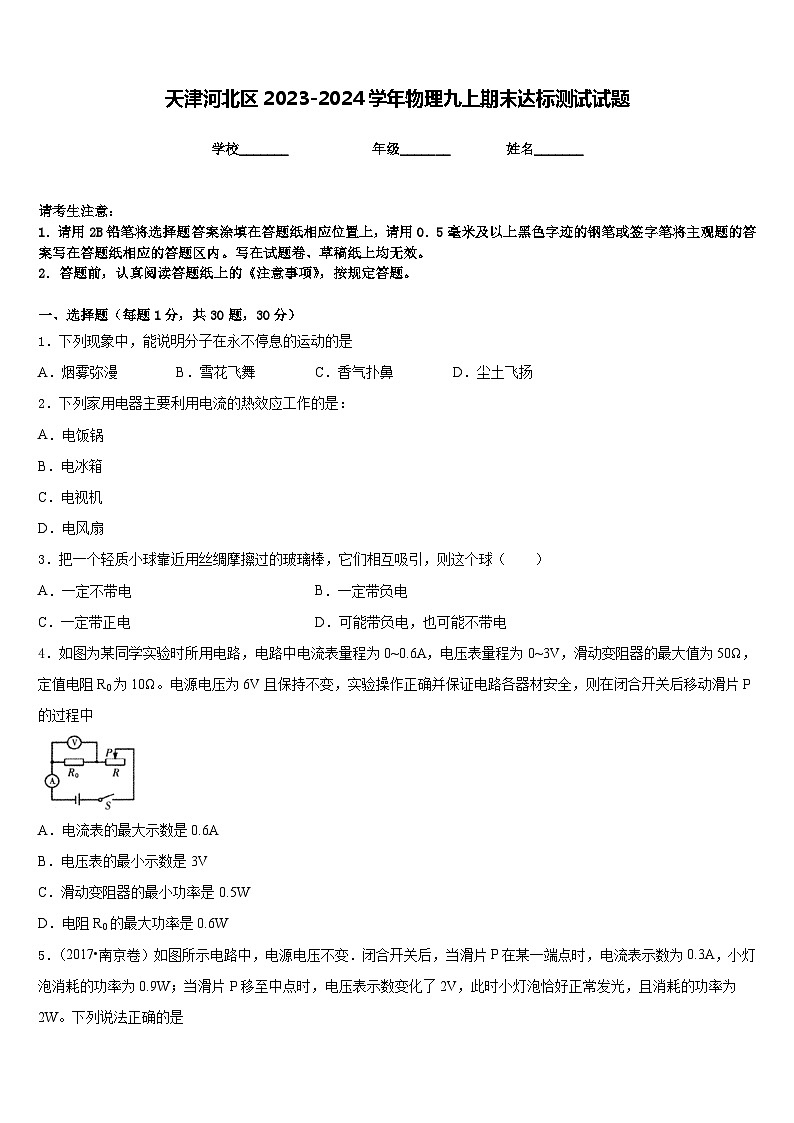

天津河北区2023-2024学年物理九上期末达标测试试题含答案

这是一份天津河北区2023-2024学年物理九上期末达标测试试题含答案，共8页。试卷主要包含了如图所示电路中，电源电压不变，下列用到电动机的电器是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．下列现象中，能说明分子在永不停息的运动的是
A．烟雾弥漫B．雪花飞舞C．香气扑鼻D．尘土飞扬
2．下列家用电器主要利用电流的热效应工作的是：
A．电饭锅
B．电冰箱
C．电视机
D．电风扇
3．把一个轻质小球靠近用丝绸摩擦过的玻璃棒，它们相互吸引，则这个球（ ）
A．一定不带电B．一定带负电
C．一定带正电D．可能带负电，也可能不带电
4．如图为某同学实验时所用电路，电路中电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器的最大值为50Ω，定值电阻R0为10Ω。电源电压为6V且保持不变，实验操作正确并保证电路各器材安全，则在闭合开关后移动滑片P的过程中
A．电流表的最大示数是0.6A
B．电压表的最小示数是3V
C．滑动变阻器的最小功率是0.5W
D．电阻R0的最大功率是0.6W

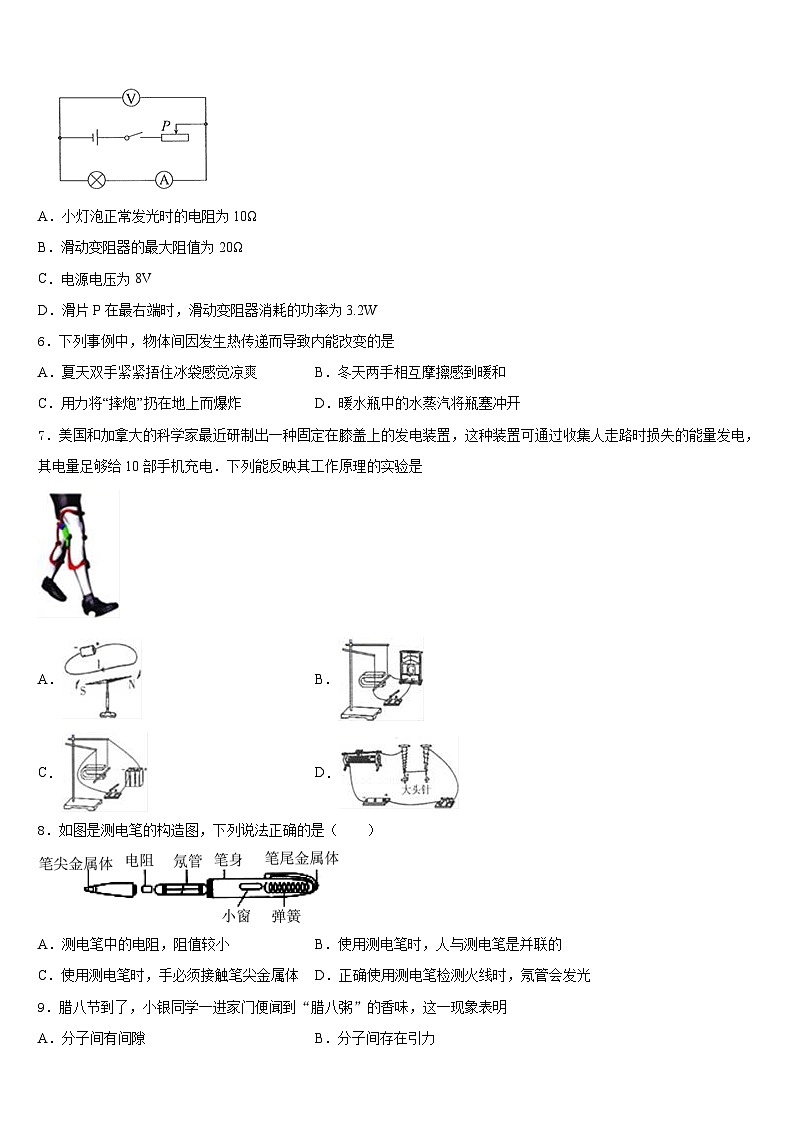

5．（2017•南京卷）如图所示电路中，电源电压不变．闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W。下列说法正确的是
A．小灯泡正常发光时的电阻为10Ω
B．滑动变阻器的最大阻值为20Ω
C．电源电压为8V
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
6．下列事例中，物体间因发生热传递而导致内能改变的是
A．夏天双手紧紧捂住冰袋感觉凉爽B．冬天两手相互摩擦感到暖和
C．用力将“摔炮”扔在地上而爆炸D．暖水瓶中的水蒸汽将瓶塞冲开
7．美国和加拿大的科学家最近研制出一种固定在膝盖上的发电装置，这种装置可通过收集人走路时损失的能量发电，其电量足够给10部手机充电．下列能反映其工作原理的实验是
A．B．
C．D．
8．如图是测电笔的构造图，下列说法正确的是（ ）
A．测电笔中的电阻，阻值较小B．使用测电笔时，人与测电笔是并联的
C．使用测电笔时，手必须接触笔尖金属体D．正确使用测电笔检测火线时，氖管会发光
9．腊八节到了，小银同学一进家门便闻到“腊八粥”的香味，这一现象表明
A．分子间有间隙B．分子间存在引力

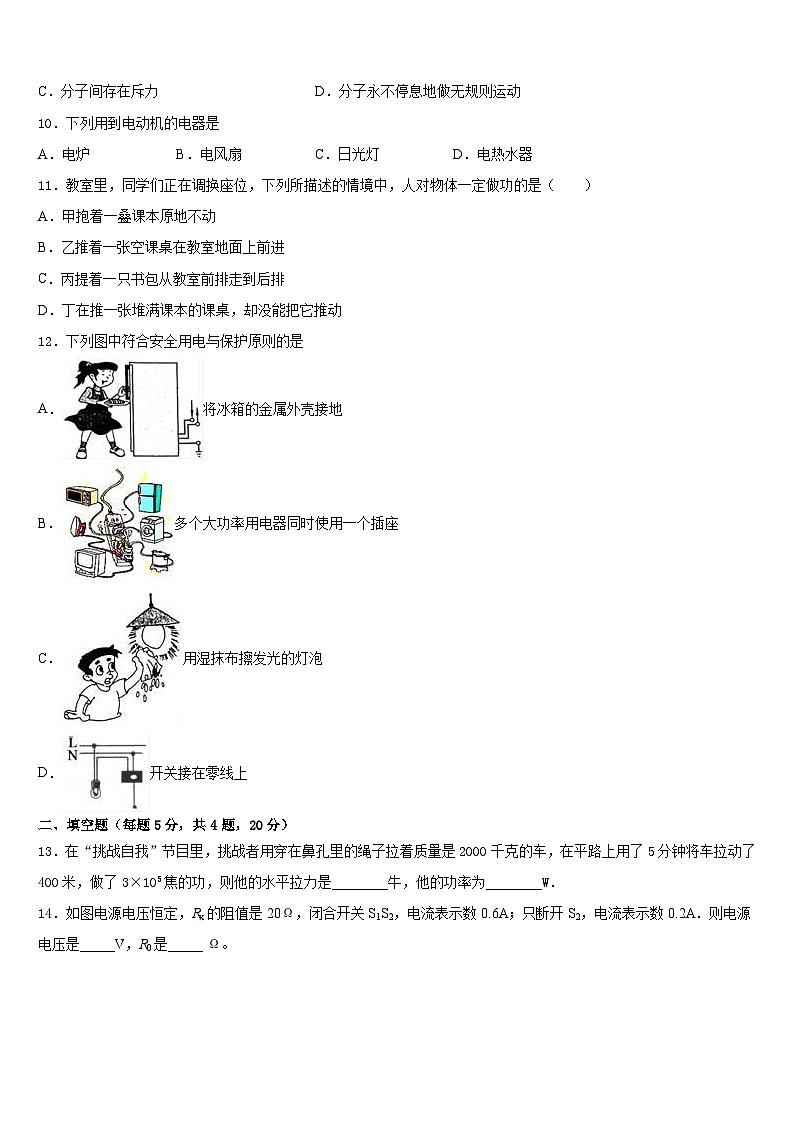

C．分子间存在斥力D．分子永不停息地做无规则运动
10．下列用到电动机的电器是
A．电炉B．电风扇C．日光灯D．电热水器
11．教室里，同学们正在调换座位，下列所描述的情境中，人对物体一定做功的是（ ）
A．甲抱着一叠课本原地不动
B．乙推着一张空课桌在教室地面上前进
C．丙提着一只书包从教室前排走到后排
D．丁在推一张堆满课本的课桌，却没能把它推动
12．下列图中符合安全用电与保护原则的是
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座
C．用湿抹布擦发光的灯泡
D．开关接在零线上
二、填空题（每题5分，共4题，20分）
13．在“挑战自我”节目里，挑战者用穿在鼻孔里的绳子拉着质量是2000千克的车，在平路上用了5分钟将车拉动了400米，做了3×105焦的功，则他的水平拉力是________牛，他的功率为________W．
14．如图电源电压恒定，Rx的阻值是20Ω，闭合开关S1S2，电流表示数0.6A；只断开S2，电流表示数0.2A．则电源电压是_____V，R0是_____ Ω。
15．用漆包线在笔杆上绕制一只螺线管，接入如图所示的电路中，闭合开关S后，要使螺线管吸引大头针的数量增多，变阻器的滑片P应向_______端移动(左/右)，此时灯泡的亮度_______（变亮/变暗/不变），螺线管的________端是N极(上/下）。
16．如图所示，是“探究磁场对通电导线的作用”的实验装置。当闭合开关 S 时，导线 ab 受到磁场 力的作用而向左运动。现在，如果只将磁场方向变为与原来方向相反，那么导线 ab 将向_______运 动(选填“左”或“右)，人们根据这一原理发明了_______。(填“发电机”或“电动机”)
三、实验题（共12分）
17．（4分）根据“探究杠杆平衡的条件”实验要求，完成下列各小题；
（1）某同学在调节杠杆水平位置平衡前，杠杆静止时的位置如图甲所示，此时杠杆_______（选填“是”或“不是”）处于平衡状态；
（2）在已经调节好平衡的杠杆上挂上钩码，所处的状态如图乙所示，此时他应移动________（选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡，实验中他改变钩码的个数及位置，进行了多次测量，其目的是_____________________；
（3）如图丙所示，为寻找杠杆的平衡条件，也可以在已经调节好平衡的杠杆上A点悬挂2个钩码，用弹簧测力计竖直向上拉杠杆，该拉力可以作用在_______点（从“B”、“C”两个位置中选择满足要求的位置）；
（4）在分析实验误差时，某同学整理了以下四个因素，其中不能带来实验误差的是______
A．铁架台自身重力较大
B．钩码磨损程度不同
C．悬挂钩码的绳索有重力
D．杠杆与转轴之间有摩擦
18．（4分）在测额定电压为2.2V小灯泡的额定功率实验中，电源电压为4.5V
（1）如图所示，闭合开关前，应将滑片移到滑动变阻器的 端；
（2）闭合开关后，移到滑片，使小灯泡正常发光，此时电流表的示数为0.3A，则小灯泡的额定功率为 W；
（3）继续移动滑片，小灯泡变亮后熄灭，发现电压表有示数，电流表的示数几乎为零，故障原因是 ．
19．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
四、作图题（共16分）
20．（8分）为使轻质杠杆AB在如图所示位置静止，请你在杠杆上画出所施加最小动力F1的示意图，并作出阻力F2的力臂l2.
（______）
21．（8分）某额定电压为220V的电动扶梯（已接地），只需在白天且有人时开启，利用红外线开关S1（有人时闭合、无人时断开）及可见光开关S2（白天闭合、夜间断开）即可实现自动控制．请在图中按要求正确完成电路连接．
（________）
五、计算题（共22分）
22．（10分）为减少有害气体排放，LNG（液化天然气）新能源公交车已经投入运营，天然气汽车和汽油车相比较，尾气中的有害气体排放明显减少，无粉尘排放，因此天然气被称为绿色能源。
根据下表提供的信息，通过计算说明：
(1)天然气发动机燃烧1 m3天然气所做的有用功是多少？
(2)做同样多的有用功，汽油发动机需要燃烧多少千克汽油？
(3)若某天然气公交汽车每天消耗100 m3的天然气，与用汽油相比，它每天节约的运行成本是多少？
23．（12分）如图所示电路，灯L标有“”，电源电压为，滑动变阻器R上标有“”的字样，电压表量程为，电流表量程为，假设灯L的电阻保持不变求：
灯L的电阻；
灯L正常工作时滑动变阻器消耗的功率；
为保护所有元件安全滑动变阻器允许接入电路的阻值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、C
5、B
6、A
7、B
8、D
9、D
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、750牛 1000W
14、6 10
15、右 变亮 上
16、右 电动机
三、实验题（共12分）
17、是 钩码 寻找普遍规律 B A
18、（1）A；（2）0.66； （3）小灯泡断路
19、温度计示数变化 越大 越多 串 水 加热时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)9.2×106J；
(2)0.8 kg；
(3)270
23、；；。
实验次数
电流
通电时间
电阻
温度升高量
1

30
10

2

30
10

热机效率
热值
价格
天然气发动机
η2＝40%
q2＝2.3×107 J/m3
4.5元/m3
汽油发动机
η1＝25%
q1＝4.6×107 J/kg
9.0元/kg
