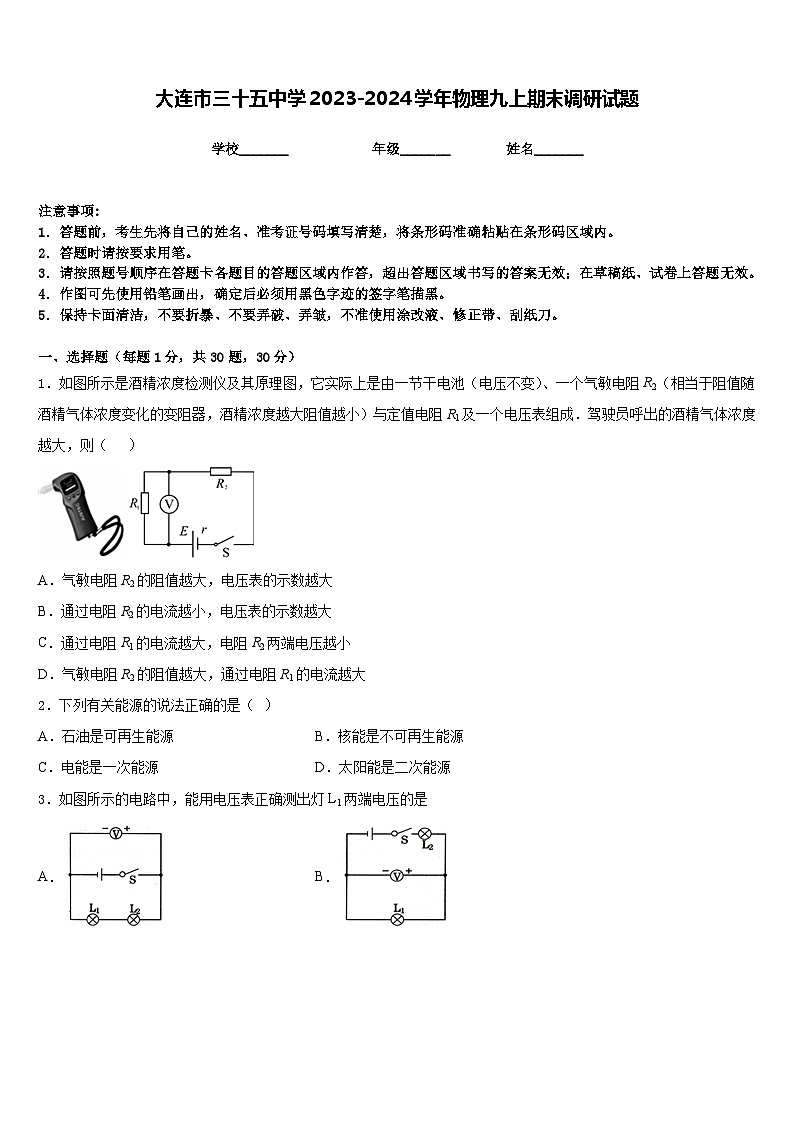

大连市三十五中学2023-2024学年物理九上期末调研试题含答案

这是一份大连市三十五中学2023-2024学年物理九上期末调研试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法正确的是，下列关于电荷的说法中正确的是，楼梯感应灯可由声控开关等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
2．下列有关能源的说法正确的是（ ）
A．石油是可再生能源B．核能是不可再生能源
C．电能是一次能源D．太阳能是二次能源
3．如图所示的电路中，能用电压表正确测出灯L1两端电压的是
A．B．
C．D．
4．如图所示电路中，A、B为两个金属夹，分别在两金属夹之间接入硬币、铅笔芯、橡皮或塑料尺，闭合开关后观察小灯泡是否发光．在观察到小灯泡发光时，两金属夹之间接入的可能是（ ）
A．铅笔芯或硬币B．硬币或橡皮C．橡皮或塑料尺D．塑料尺或铅笔芯
5．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（ ）
A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电
6．如图所示，若小球向右摆动到最低点时绳子断裂假设所有力同时消失，此后，小球的运动情况是
A．匀速直线下落
B．匀速直线上升
C．匀速直线斜向上运动
D．沿水平方向向右做匀速直线运动
7．下列说法正确的是
A．用锯条锯木头时，锯条发热，锯条内能增加，木头内能减少
B．一桶水和一杯水的比热容不同
C．尘土飞扬，说明分子不停做无规则运动
D．摩托车上的热机工作时提供动力的是做功冲程
8．下列关于电荷的说法中正确的是
A．自由电子带正电B．绝缘体中没有电子
C．同种电荷相互吸引D．自然界中存在两种电荷

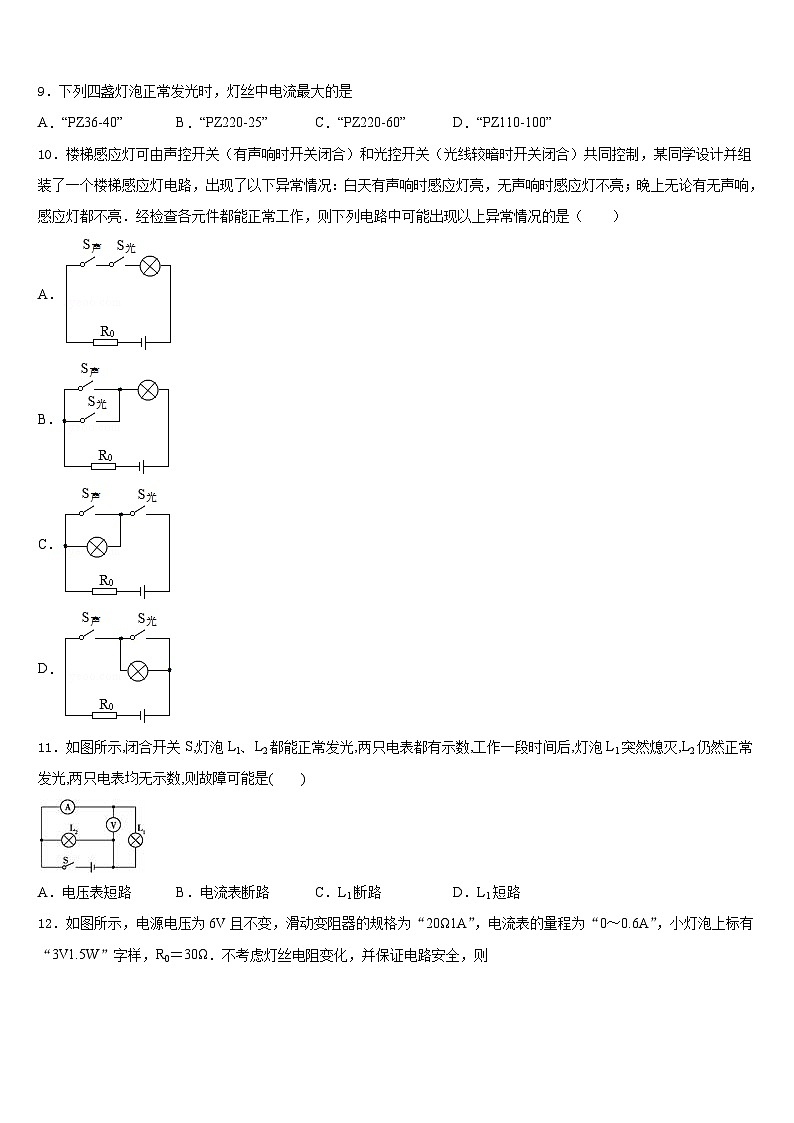

9．下列四盏灯泡正常发光时，灯丝中电流最大的是
A．“PZ36-40”B．“PZ220-25”C．“PZ220-60”D．“PZ110-100”
10．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共同控制，某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天有声响时感应灯亮，无声响时感应灯不亮；晚上无论有无声响，感应灯都不亮．经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（ ）
A．
B．
C．
D．
11．如图所示,闭合开关S,灯泡L1、L2都能正常发光,两只电表都有示数,工作一段时间后,灯泡L1突然熄灭,L2仍然正常发光,两只电表均无示数,则故障可能是( )
A．电压表短路B．电流表断路C．L1断路D．L1短路
12．如图所示，电源电压为6V且不变，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V1.5W”字样，R0＝30Ω．不考虑灯丝电阻变化，并保证电路安全，则
A．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
B．当S闭合，S1、S2都断开，变阻器接入电路阻值范围是4Ω～20Ω
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
二、填空题（每题5分，共4题，20分）
13．某兴趣小组为了研究火情监视装置，将热敏电阻R1（其阻值随温度的升高而减小）、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻和警示灯为______联。闭合开关S后，当火情发生时，电流表的示数______（填“变大”或“变小”），警示灯的亮度______（填“变亮”或“变暗”）。若电源电压为6V，电压表读数是2V，警示灯上标有“2.5V 0.75W”字样。（设电源电压及灯丝电阻不变）则此时热敏电阻R1的阻值为______Ω（结果保留1位小数）。
14．前段时间达州大部分地方出现较长时间的干旱，气象部门实施人工降雨，用飞机在高空喷洒干冰，干冰进入云层后迅速______成为气体，并从周围吸收大量的热，空气温度急剧下降，使空气中水蒸气________成小冰晶，这些冰晶逐渐变大而下降，遇暖气后吸收热量而________为雨滴落到地面。（均填物态变化名称）
15．功率是表示物体______的物理量。一个50N的力作用在某物体时，沿着力的方向匀速运动，速度是40cm/s，则这个力的功率是______W。
16．如图，是用来探究“让通电导体ab在磁场中动起来”的实验装置图。闭合开关S时，U型磁体中静止的导体ab将沿金属导轨向左运动，这说明导体ab受到了磁场对它（____）(选填“向右”或“向左”)的作用力；若只交换电池的正、负极，导体ab将向右运动，这个现象说明：通电导体ab在磁场中受力的方向与（____）的方向有关。
三、实验题（共12分）
17．（4分）A．如图所示滑动变阻器在电学实验中被普遍使用，串联在电路中，四个接线柱要求上下连接，闭合开关前滑片移到阻值最_______处，起到_______的作用。在不同的实验中，滑动变阻器还起到各自特有的作用，请完成。
（l）探究I与U的关系，移动滑片，目的是_______；
（2）探究I与R的关系，更换电阻时，移动滑片，目的是_______；
B．通过移动滑动变阻器的滑片还能达到多次实验收据收集的功能，多次实验的目的也不尽相同，请帮忙完成下列空。
伏安法测量未知定值电阻的阻值，三次实验的目的是_______；
测量小灯泡的额定电功率，三次实验的目的是_______。
18．（4分）在“测量小灯泡的电功率”实验中，电源电压为6 V保持不变，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（_______）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最________（填“左”或“右”）端；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是________（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会________（填“增大”、“不变”或“减小”）；小灯泡的额定功率为________W。
19．（4分）现有一个标有“3.8V”字样的小灯泡，小倩同学想知道小灯泡的额定功率，于是连接了如图甲所示的实验电路（不完整），电源电压恒为6V。
（1）请用笔画线代替导线，完成图甲中实物电路的连接。（连线时导线不能交叉）
（________）
（2）如图甲中，闭合开关前滑动变阻器的滑片应位于_______（选填“A”或“B”）端。
（3）电路连接完整后，闭合开关，发现小灯泡不发光，但电流表有示数，接下来的操作应该是__________。（填字母）
A．更换小灯泡
B．检查电路是否有故障
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）实验时，移动滑片P到某处，电压表示数为2.5V．要测量小灯泡的额定功率，应将滑片P向_______（选填“A”或“B”）端移动。当电压表示数为3.8V时，电流表的示数如图乙所示，则小灯泡的额定功率是__________W。
（5）小明对本实验进行了拓展思考，以下探究活动用该实验装置中的器材不能完成的是____
A．测量小灯泡的电阻 B．探究串联电路电流的特点
C．探究串联电路电压的特点 D．探究电流与电压的关系
（6）测量结束后，小明应先____，然后拆除__上的导线，再拆除其它导线。
四、作图题（共16分）
20．（8分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．
21．（8分）请标出图中小磁针的S极及地球周围的磁感线方向。
（________）
五、计算题（共22分）
22．（10分）近年来，兴义市加大对城市景观照明工程建设，夜晚的大街小巷繁星点点、如梦如幻．景观照明大多使用的是用发光二极管制成的LED灯，它具有发光效率高、使用寿命长、节能等优点，如图是某种LED灯的I﹣﹣U图象．试求：
（1）当LED灯两端的电压为4V时，工作lmin消耗的电能是多少焦耳？
（2）把该LED灯与R＝50Ω的定值电阻串联，当R的电功率为0.08W时，LED灯的电功率是多少瓦？
23．（12分）如图1所示的电路中，电源电压恒定不变，R2=30Ω，R3=10Ω，通过R1的电流与它两端电压变化关系如图所示，求：
（1）R1的阻值大小；
（2）当Sl闭合，S2、S3断开时，电流表的示数为0.15A，电源电压的大小；
（3）当S1、S2、S3均闭合时，电流表的示数大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、B
4、A
5、C
6、D
7、D
8、D
9、A
10、D
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、串联 变大 变亮 16.7
14、升华 凝华 熔化
15、做功快慢 20
16、向左 电流
三、实验题（共12分）
17、大 保护电路 改变定值电阻两端的电压 保持定值电阻两端的电压不变 多次测量求平均值减小误差 为了比较不同电压下的功率，得出普遍规律
18、 左 C 增大 0.5
19、 B C A 1.14 D 断开开关 电源
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、9.6;0.16
23、（1）20Ω （2）6V （3）0.5A
