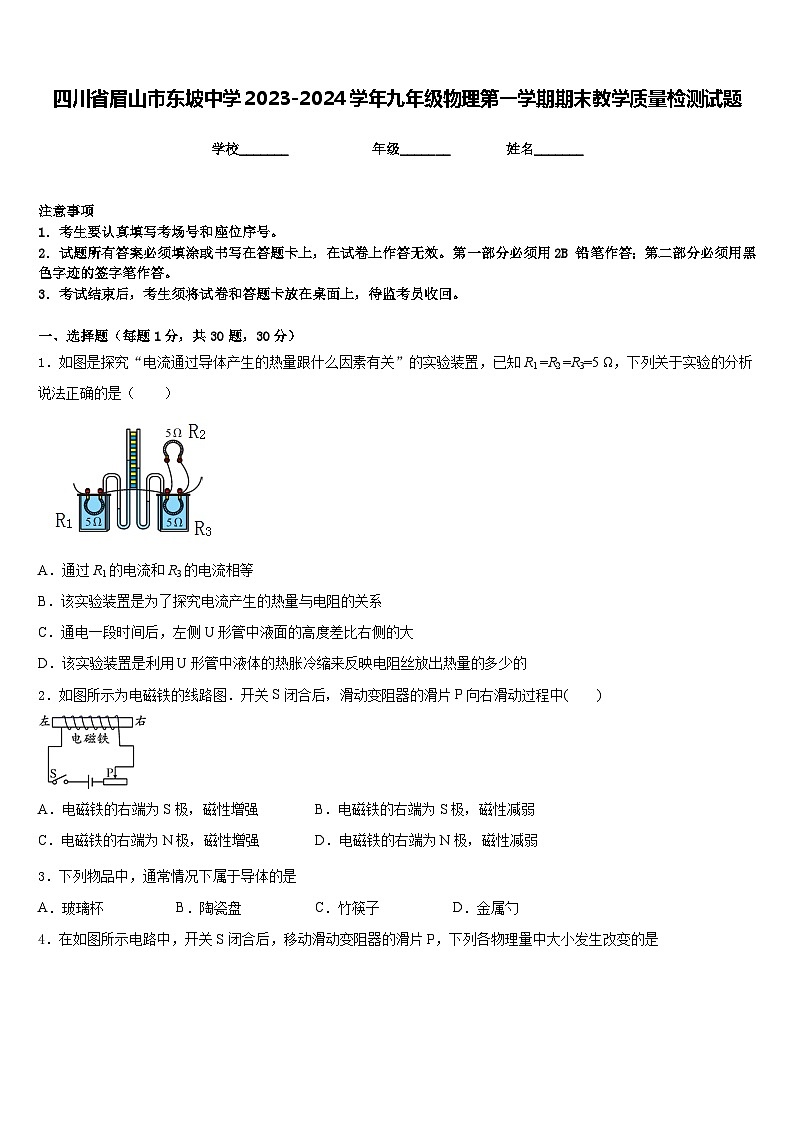

四川省眉山市东坡中学2023-2024学年九年级物理第一学期期末教学质量检测试题含答案

这是一份四川省眉山市东坡中学2023-2024学年九年级物理第一学期期末教学质量检测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列现象产生的过程中要吸热的是，如图所示电路中，电源电压，如图物态变化属于放热的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图是探究“电流通过导体产生的热量跟什么因素有关”的实验装置，已知R1 =R2 =R3=5 Ω，下列关于实验的分析说法正确的是（ ）
A．通过R1的电流和R3的电流相等
B．该实验装置是为了探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
2．如图所示为电磁铁的线路图．开关S闭合后，滑动变阻器的滑片P向右滑动过程中( )
A．电磁铁的右端为S极，磁性增强B．电磁铁的右端为S极，磁性减弱
C．电磁铁的右端为N极，磁性增强D．电磁铁的右端为N极，磁性减弱
3．下列物品中，通常情况下属于导体的是
A．玻璃杯B．陶瓷盘C．竹筷子D．金属勺
4．在如图所示电路中，开关S闭合后，移动滑动变阻器的滑片P，下列各物理量中大小发生改变的是
A．小灯泡的额定电压B．小灯泡的额定功率
C．小灯泡的实际功率D．滑动变阻器的总阻值
5．有关生活用电，下列说法中正确的是
A．使用测电笔时，手一定要接触笔尾金属体
B．教室里同一个开关控制三盏灯，同时亮同时灭，是因为这三盏灯之间是串联的
C．空气开关跳闸，一定是因为电路总功率过大造成的
D．电能表转盘转得越快，用电器消耗的电能越多
6．如图所示为四冲程内燃机四个冲程的示意图，箭头表示活塞的运动方向．请你结合气门位置做出判断，其正确的工作顺序是
A．甲丁乙丙B．乙丙丁甲C．丙甲乙丁D．丁甲丙乙

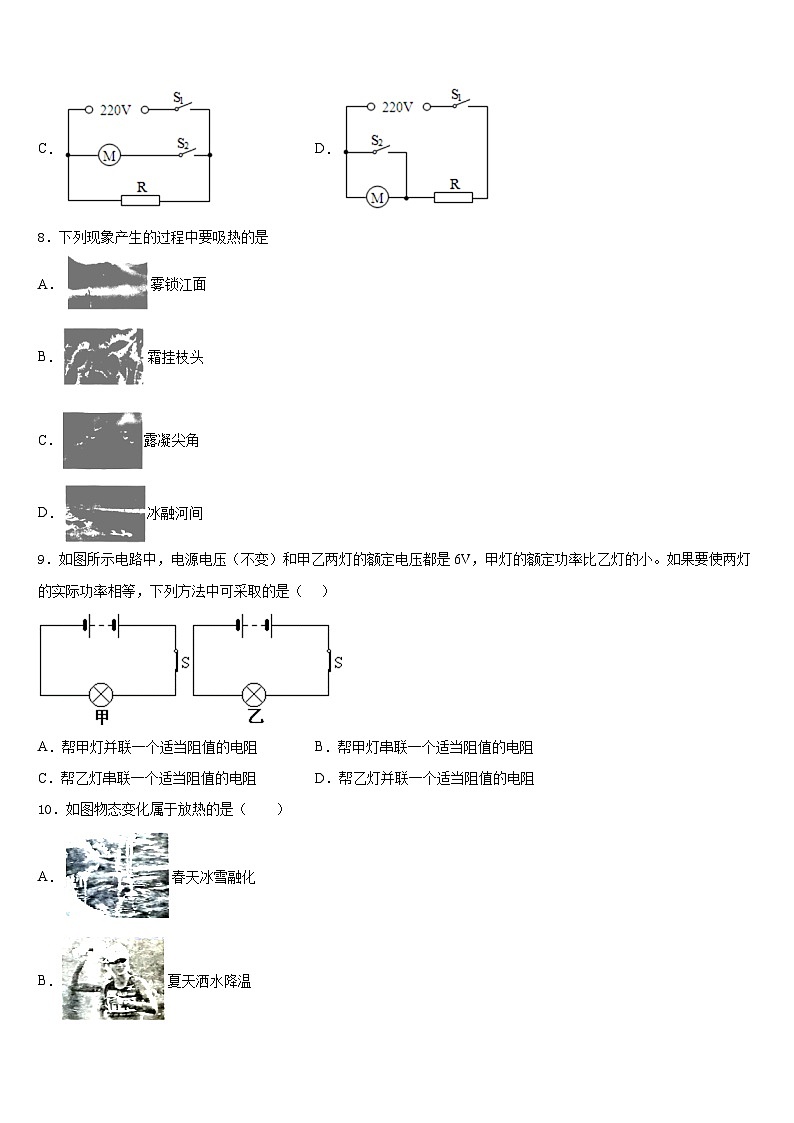

7．有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热．下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？
A．B．
C．D．
8．下列现象产生的过程中要吸热的是
A．雾锁江面
B．霜挂枝头
C．露凝尖角
D．冰融河间
9．如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是（ ）
A．帮甲灯并联一个适当阻值的电阻B．帮甲灯串联一个适当阻值的电阻
C．帮乙灯串联一个适当阻值的电阻D．帮乙灯并联一个适当阻值的电阻
10．如图物态变化属于放热的是（ ）
A．春天冰雪融化
B．夏天洒水降温
C．秋天晾晒玉米
D．冬天雾凇的形成
11．老师在课堂上演示手摇式交流发电机使两个发光二极管交替发光，则这两个发光二极管的连接方式可能是图中的
A．B．
C．D．
12．下列电学基础知识说法正确的是
A．同种电荷相互吸引，异种电荷相互排斥
B．只要电子在运动，电路中就一定有电流
C．电源的作用就是给电路两端提供电压
D．电阻的大小只与导体的材料和长度有关
二、填空题（每题5分，共4题，20分）
13．每年五月沙枣花开时，即使无风的时候，很远就能闻到沙枣花的芳香，这是一种_____现象，说明_____．
14．小明小明同学家电能表铭牌上标有“3000r /（kW·h)”字样，他让家里的空调单独工作，观察到在1 min的时间内，电能表的转盘转了50转，则观察期间空调的实际功率为______ W．
15．如图所示的电路，电源电压保持不变，闭合开关，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图，根据图像的信息可知，________ (选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为____ V，此电路以最小功率工作5min消耗的电能是_____J．
16．如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A．则定值电阻R0＝_____Ω，电源的电压U＝_____V．
三、实验题（共12分）
17．（4分）如图甲，在两个相同的烧杯中分别盛有质量相同、温度相同的甲、乙两种液体，用两个相同规格的电加热器同时加热，加热相同时间后（液体没有沸腾），甲的温度高于乙的温度，这两种液体吸收的热量Q甲_____Q乙，比热容c甲_____c乙（两空均选填“>”、“<”或“=”）。
（拓展）如图乙所示，A、B两个相同的烧杯中都装了相同质量的纯净水，用不同规格的电加热器加热，得到图丙所示的水温与加热时间的图像。由图像可知，加热器1的实际功率比加热器2的实际功率_____（选煩“大”或“小”）。
18．（4分）世乒赛中现在使用“40+”新球，新球与“40”旧球如图甲所示，小华想比较两种球的弹性大小，做了如下一次实验：将两球同时静止释放，比较两球落到同一桌面上弹起的高度得出弹性的大小，发现很难比较两球弹起的高度，继续观察，两球在桌面上反复弹跳，发现新球停止弹跳时，旧球还在弹跳，如图乙所示，小华就此得到旧球的弹性比新球好。
(1)将两球同时静止释放时，应该控制_________相同；
(2)乒乓球弹跳过程中，它的机械能逐渐__________(增大、减小、不变)；
(3)请你分析小华得到的结论是否恰当，并说明理由：______________________。
19．（4分）在“探究串联电路中电压的规律”活动中。
（1）如图所示，连接电路时，开关应_____；实验中应选择规格_____（选填“相同”或“不相同”）的小灯泡。
（2）小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？_____（选填“能”或“不能”），理由是_____。
（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论是_____；（可用公式表示）
（4）小夏对小明做的实验提出建议：应该再多做几组实验，才能得出结论，因为_____（选填符号）。
A．多次测量求平均值
B．多次测量，避免结论的偶然性
四、作图题（共16分）
20．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
（_______）
21．（8分）根据如图所示的实物图，在虚线框内画出它的电路图
（______）
五、计算题（共22分）
22．（10分）如如图所示，R1＝10Ω，闭合开关后，电流表A的示数为0.6A，R2的电功率为2.4W．求：
（1）电压电压；
（2）通电100s，R2消耗的电能．
23．（12分）如图所示是便携式电热水杯及其铭牌的部分参数，当热水杯正常工作时，求:
（1）电热水杯正常工作时的电阻。
（2）该款电热水杯在1标准大气压下，将0.5kg初温为20的水烧开，需要420s。则该电热水杯的效率是多少? (c水=4.2×102)
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、D
4、C
5、A
6、D
7、B
8、D
9、C
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、扩散 组成物质的分子在不停地无规则运动
14、1000
15、甲 6 360
16、20 6
三、实验题（共12分）
17、= < 小
18、高度 减小 小华的结论恰当。原因是：弹跳过程中两球由相等的机械能都逐渐减小到零，由于旧球弹跳时间长，弹跳次数多，与新球相比，旧球每次弹跳减少的机械能较少，所以每次弹起时的高度也就较高，证明旧球的弹性比新球好
19、断开 不同 不能 电压表正负接线柱接反了 UAC＝UAB+UBC B
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6V．（2）240J．
23、（1）；（2）80%
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
