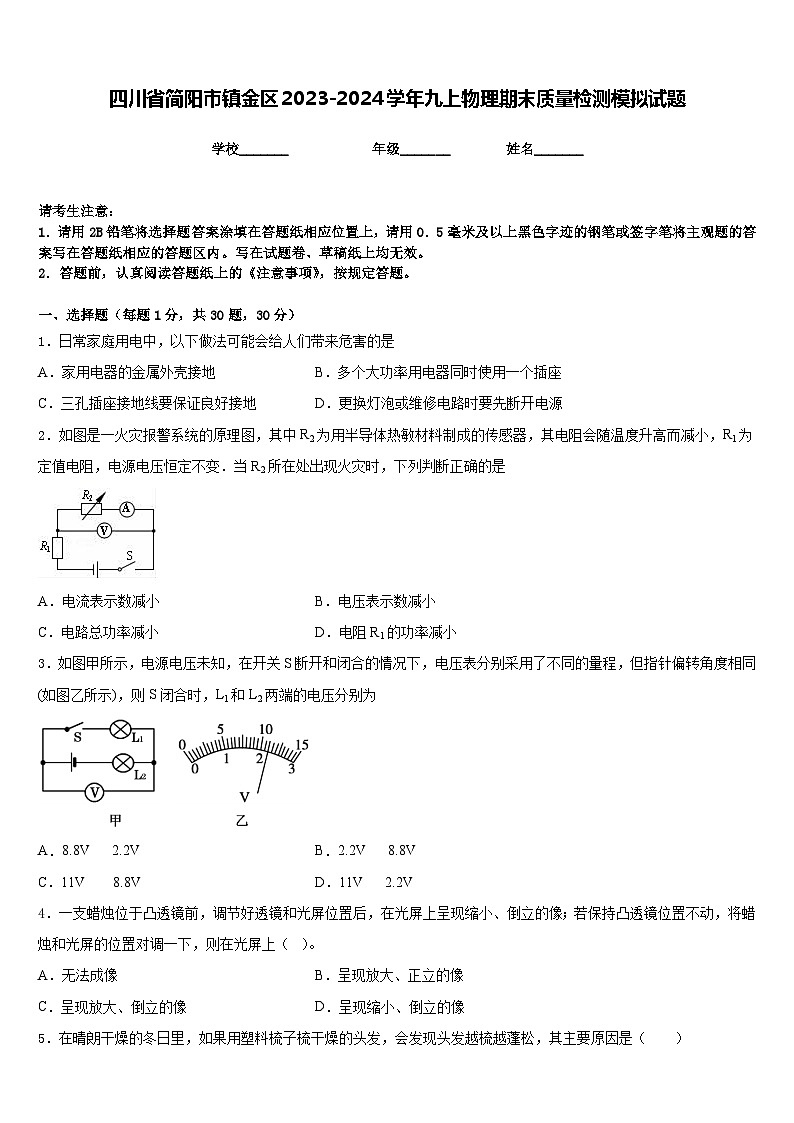

四川省简阳市镇金区2023-2024学年九上物理期末质量检测模拟试题含答案

这是一份四川省简阳市镇金区2023-2024学年九上物理期末质量检测模拟试题含答案，共9页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．日常家庭用电中，以下做法可能会给人们带来危害的是
A．家用电器的金属外壳接地B．多个大功率用电器同时使用一个插座
C．三孔插座接地线要保证良好接地D．更换灯泡或维修电路时要先断开电源
2．如图是一火灾报警系统的原理图，其中R2为用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R1为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是
A．电流表示数减小B．电压表示数减小
C．电路总功率减小D．电阻R1的功率减小
3．如图甲所示，电源电压未知，在开关S断开和闭合的情况下，电压表分别采用了不同的量程，但指针偏转角度相同(如图乙所示)，则S闭合时，L1和L2两端的电压分别为
A．8.8V 2.2VB．2.2V 8.8V
C．11V 8.8VD．11V 2.2V
4．一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上（ ）。
A．无法成像B．呈现放大、正立的像
C．呈现放大、倒立的像D．呈现缩小、倒立的像

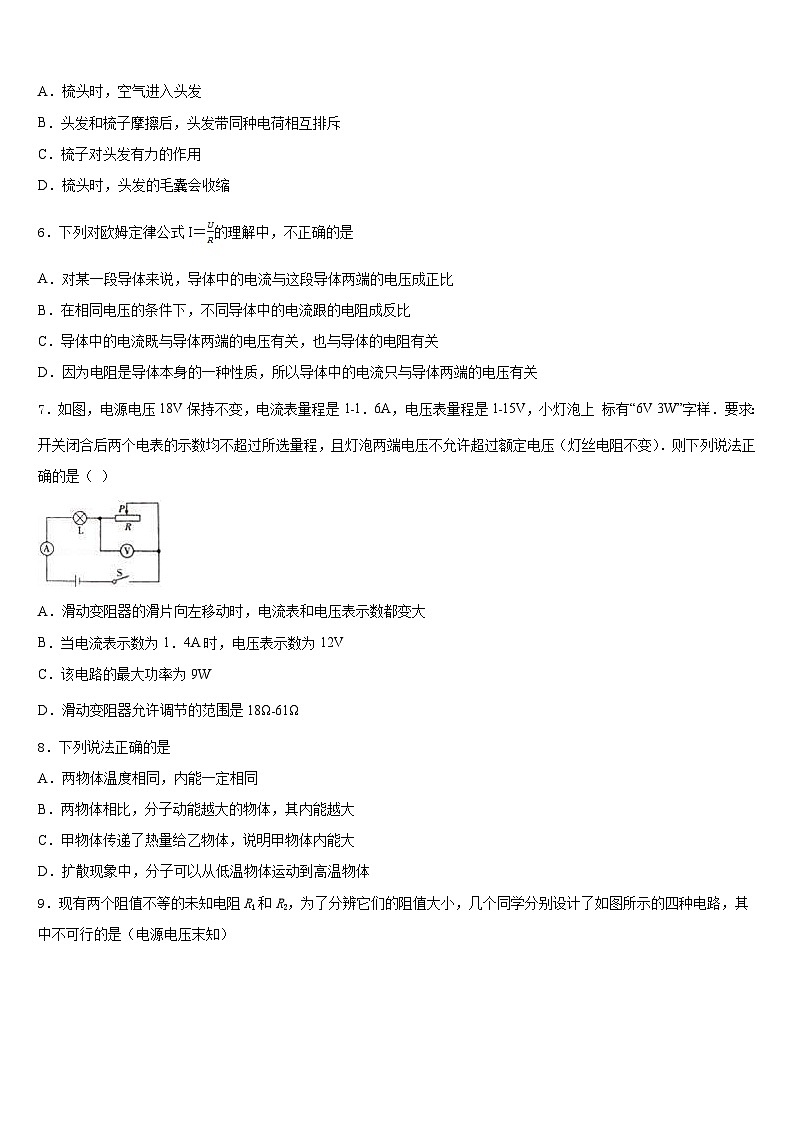

5．在晴朗干燥的冬日里，如果用塑料梳子梳干燥的头发，会发现头发越梳越蓬松，其主要原因是（ ）
A．梳头时，空气进入头发
B．头发和梳子摩擦后，头发带同种电荷相互排斥
C．梳子对头发有力的作用
D．梳头时，头发的毛囊会收缩
6．下列对欧姆定律公式I＝的理解中，不正确的是
A．对某一段导体来说，导体中的电流与这段导体两端的电压成正比
B．在相同电压的条件下，不同导体中的电流跟的电阻成反比
C．导体中的电流既与导体两端的电压有关，也与导体的电阻有关
D．因为电阻是导体本身的一种性质，所以导体中的电流只与导体两端的电压有关
7．如图，电源电压18V保持不变，电流表量程是1﹣1．6A，电压表量程是1﹣15V，小灯泡上 标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（ ）
A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大
B．当电流表示数为1．4A时，电压表示数为12V
C．该电路的最大功率为9W
D．滑动变阻器允许调节的范围是18Ω﹣61Ω
8．下列说法正确的是
A．两物体温度相同，内能一定相同
B．两物体相比，分子动能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体内能大
D．扩散现象中，分子可以从低温物体运动到高温物体

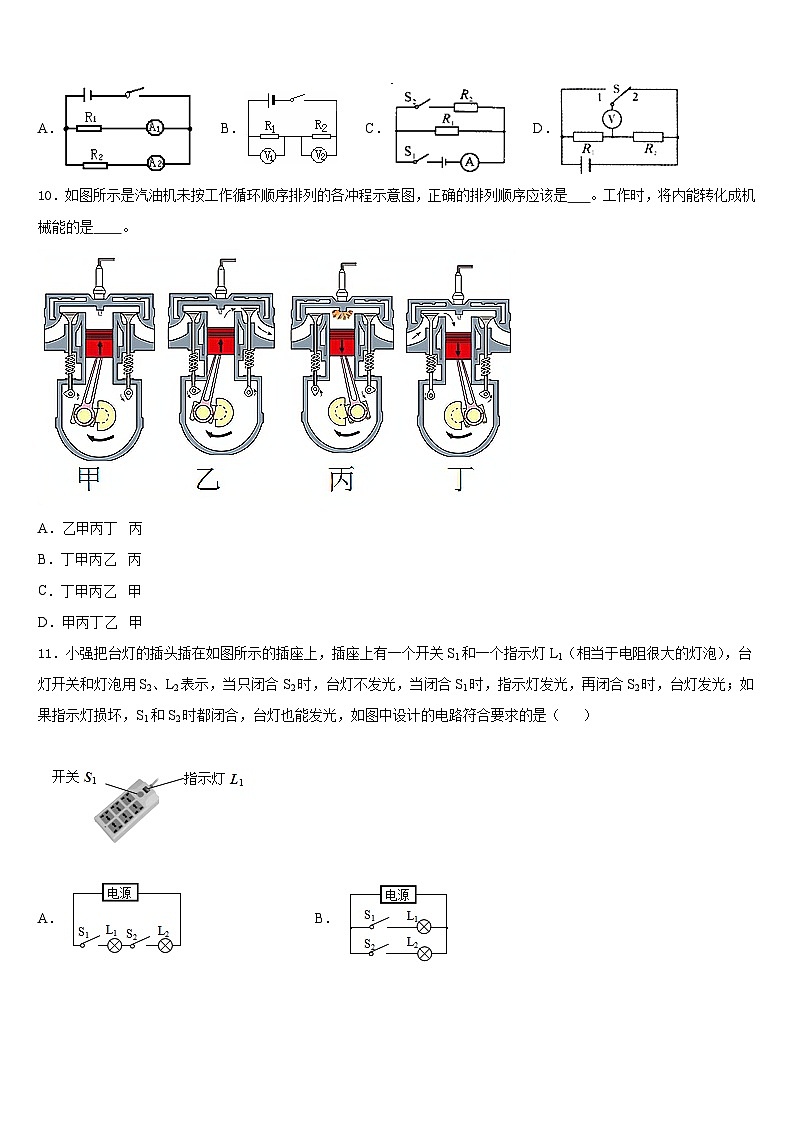

9．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压末知）
A． B． C． D．
10．如图所示是汽油机未按工作循环顺序排列的各冲程示意图，正确的排列顺序应该是 。工作时，将内能转化成机械能的是 。
A．乙甲丙丁 丙
B．丁甲丙乙 丙
C．丁甲丙乙 甲
D．甲丙丁乙 甲
11．小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡），台灯开关和灯泡用S2、L2表示，当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（ ）
A．B．
C．D．
12．如图所示的电路，电源电压不变，当开关S闭合后，移动滑片P，改变滑动变阻器接入电路的阻值，使电压表的示数从6V变化到2V，同时观察到电流表的示数从0.6A变化到1A。定值电阻R0阻值和电源电压分别为 （ ）
A．4Ω 8VB．6Ω 12V
C．8Ω 10VD．10Ω 12V
二、填空题（每题5分，共4题，20分）
13．有“220V 100W”和“220V 60W”的甲、乙两盏白炽灯，灯丝较粗的是______灯，当它们串联在家庭电路中时，较亮的是______灯。当把它们并联在家庭电路中，较亮的是______灯。（选“甲”灯或“乙”灯）
14．一只标有”8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应串联一个___Ω的电阻，串联后电路中的总功率为_____W；该电阻通电10s所产生的热量是____J。
15．石墨炸弹是一种用来破坏敌方供电设施的武器，这种炸弹爆炸时不会造成人员伤亡，而是在空中散布大量极细的石墨丝，由于石墨丝_____（选填“导电”或“不导电”），飘落到供电设备上会造成电路_____（选填“开路”或“短路”），从而使供电系统瘫痪。
16．小明为了研究液体的扩散现象，先在量筒里装一半清水，再在水下面注入硫酸铜溶液。如图所示，是小明观察到的溶液在“实验开始时”、“静放10日后”、“静放30日后”所呈现的现象，其中 _____（选填标号）图是表示溶液静放30日后的实验现象。如果室温越高，达到丙图所示现象所用的时间将_____（选填“缩短”或“延长”）。原因是：_____。
三、实验题（共12分）
17．（4分）课堂上老师运用单摆演示动能与重力势能的相互转化,小雨看到单摆小角度不停往复摆动.
（提出问题）单摆小角度往复摆动一次的时间与哪些因素有关呢?
（猜想与假设）
猜想一:可能与摆球的质量有关;
猜想二:可能与摆动的幅度有关；
猜想三：可能与绳长有关；
（制定计划与设计实验）
为了验证猜想是否正确，他设计了如图所示的装置，用系有细线（线长L可调）的小球制作了一个单摆进行了如下探究（摆动角度均较小）：
（1）如图甲所示，用细线系住一个小球，保持细线的长度一定，使小球从A点由静止释放，改变OA（O固定悬点）的连线与竖直方向的夹角θ以改变小球摆动的幅度，测出小球在AB间往复运动一次所用的时间t与θ的关系如下表所示，由此可得出摆球小角度重庆复摆动一次的时间与摆动的幅度______（选填“有关”或“无关”）．
（2）用细线系住一铁球，改变细线的长度，使小球以较小的幅度在竖直面内CD之间摆动，用频闪相机（保持曝光时间间隔相等）拍摄小球由C运动至D的过程中的位置如图乙、丙所示（除C位置外，其余细线未画出），由此分析可知，单摆的摆长L越长，往复摆动一次的时间越______（选填“长”或“短”），由此可得出猜想_______是正确的．
（交流与应用）
（3）由表中实验记录可知，单摆来回摆动一次时间较短，直接测量摆动一次的时间误差较大，为减小误差，应_________．
（4）生活中若摆钟走慢了，应如何调整钟摆的长度？_________ ．
18．（4分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按如图甲所示的电路进行探究。
（1）小明在检查电路连接时，发现有一根导线连接错误。请在图甲中找出来并打上“×”，再画线把它改到正确的位置上；
（______）
（2）电路连接正确后，小明继续进行实验：闭合开关，移动滑动变阻器的滑片，使灯L1发光，测出灯L1的相关物理量，并在实验表格中记录数据和现象。实验中，当滑片移到某一点时，电压表示数如图乙所示，为_____V；
（3）用L2替换L1重复以上的实验，但需要改变_____表的量程；
（4）在小明完成的实验报告中，其中的一个实验表格如下：
小明通过对比、推测、分析表中数据及现象得出最后的结论是：小灯泡的实际功率越_____，小灯泡越亮；
（5）在交流讨论中，小明知道了自己对实验现象的观察和数据的记录都是正确的，但所设计的这个实验表格存在不妥之处，是_____；
（6）小明进一步思考，认为“把灯换成定值电阻，该实验可以用来研究导体中的电流与电压的关系”。他这种想法是_____（选填“正确”或“错误”）。
19．（4分）小张同学想探究“电流通过导体产生热量的多少跟哪些因素有关”，设计了如图左、右两个装置：
(1)实验中，小张同学要比较电流通过导体产生的热量的多少，应该观察的现象是______；
(2)小张猜想“电流通过导体产生热量的多少与电流大小有关”，应该采用图____（选填“左”或“右”）边的装置。在该装置的两个瓶中，_____（选填“A”或 “B”）瓶内的电阻产生的热量多一些；
(3)在右图中，如果把B瓶外的5Ω电阻丝也放入瓶内，但保持与原瓶内电阻丝并联，则通电相同时间后_______（选填“A”或 “B”）瓶内的电阻产生的热量多一些。
四、作图题（共16分）
20．（8分）请用笔画线代替导线，将图中的开关、灯泡和三孔插座正确接入家庭电路中．
21．（8分）如图所示，电源电压为3V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变暗。
（____）
五、计算题（共22分）
22．（10分）为了防止酒驾事故的出现，酒精测试仪已被广泛应用，交警使用的某型号酒精测试仪的工作原理如下图所示。电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。
(1)电压表的示数为6V时，电流表的示数为多少？
(2)电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
(3)调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
23．（12分）如图是一种老式电饭锅的简化电路原理图，该锅的部分参数如下表，煮饭时，温控开关S是闭合的，饭熟后，锅内温度达到103℃时，温控开关S自动断开，电饭锅转入保温状态。
(1)发热板的阻值是多少？
(2)保温时，发热板的发热功率是多少？
(3)从能量利用率的角度计算说明这种电饭锅的不合理性。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、B
4、C
5、B
6、D
7、C
8、D
9、D
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、甲 乙 甲
14、10 4.8 16
15、导电 短路
16、甲 缩短 温度越高，扩散的速度越快
三、实验题（共12分）
17、无关 长 三 测摆动20次的时间，再算一次的 调短一些
18、 2 电压 大 设计电功率“平均值”一栏 正确
19、水柱上升的高度（液面的高度差） 右 A A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)；(2)；(3)
23、 (1) 55Ω；(2)35.2W；(3)见解析
θ/度
4
6
8
10
t/秒
2.0
2.0
2.0
2.0
序号
电压U/V
电流I/A
灯泡L1的亮度
电功率P/W
电功率的平均值（W）
1
2.20
0.28
比正常发光时暗
0.62
0.76
2
2.50
0.30
正常发光
0.75
3
2.80
0.32
比正常发光亮
0.90
型号
额定电压
220V
频率
50Hz
加热方式
底盘加热
容量
4L
额定功率
煮饭
880W
质量
保温
176W
