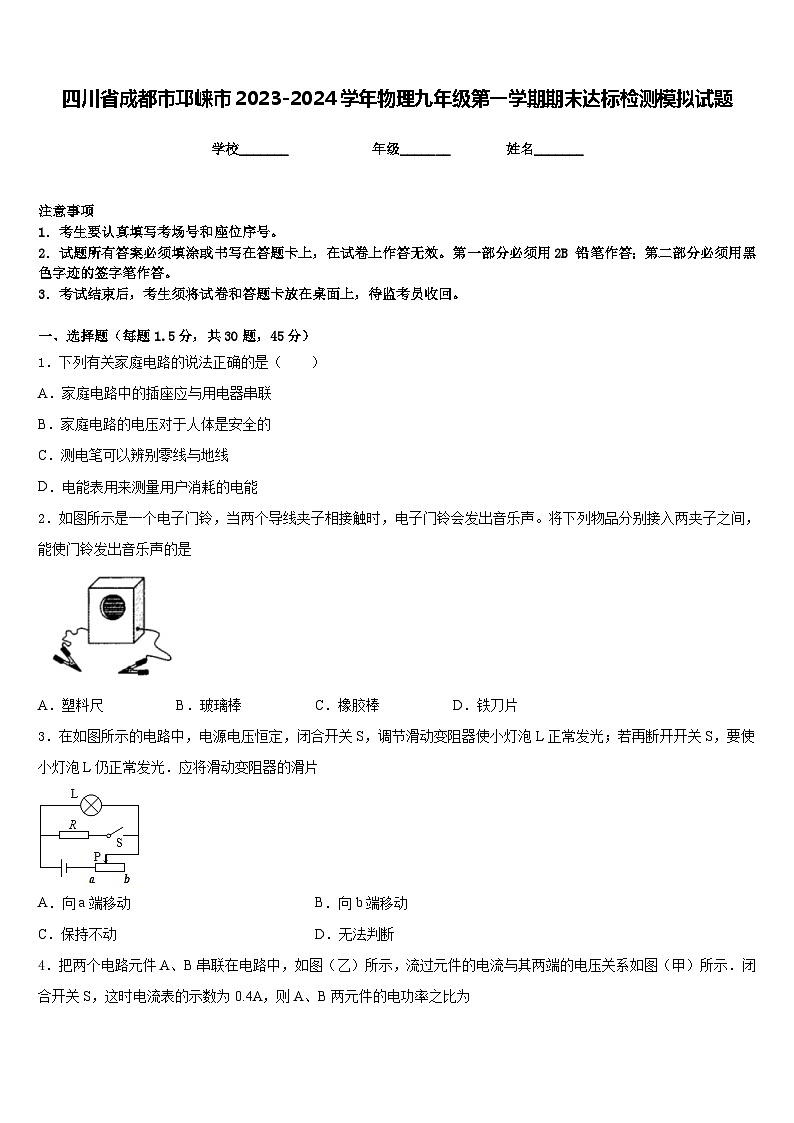

四川省成都市邛崃市2023-2024学年物理九年级第一学期期末达标检测模拟试题含答案

这是一份四川省成都市邛崃市2023-2024学年物理九年级第一学期期末达标检测模拟试题含答案，共13页。试卷主要包含了考生要认真填写考场号和座位序号，下列做法符合安全用电常识的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．下列有关家庭电路的说法正确的是（ ）
A．家庭电路中的插座应与用电器串联
B．家庭电路的电压对于人体是安全的
C．测电笔可以辨别零线与地线
D．电能表用来测量用户消耗的电能
2．如图所示是一个电子门铃，当两个导线夹子相接触时，电子门铃会发出音乐声。将下列物品分别接入两夹子之间，能使门铃发出音乐声的是
A．塑料尺B．玻璃棒C．橡胶棒D．铁刀片
3．在如图所示的电路中，电源电压恒定，闭合开关S，调节滑动变阻器使小灯泡L正常发光；若再断开开关S，要使小灯泡L仍正常发光．应将滑动变阻器的滑片
A．向a端移动 B．向b端移动
C．保持不动 D．无法判断

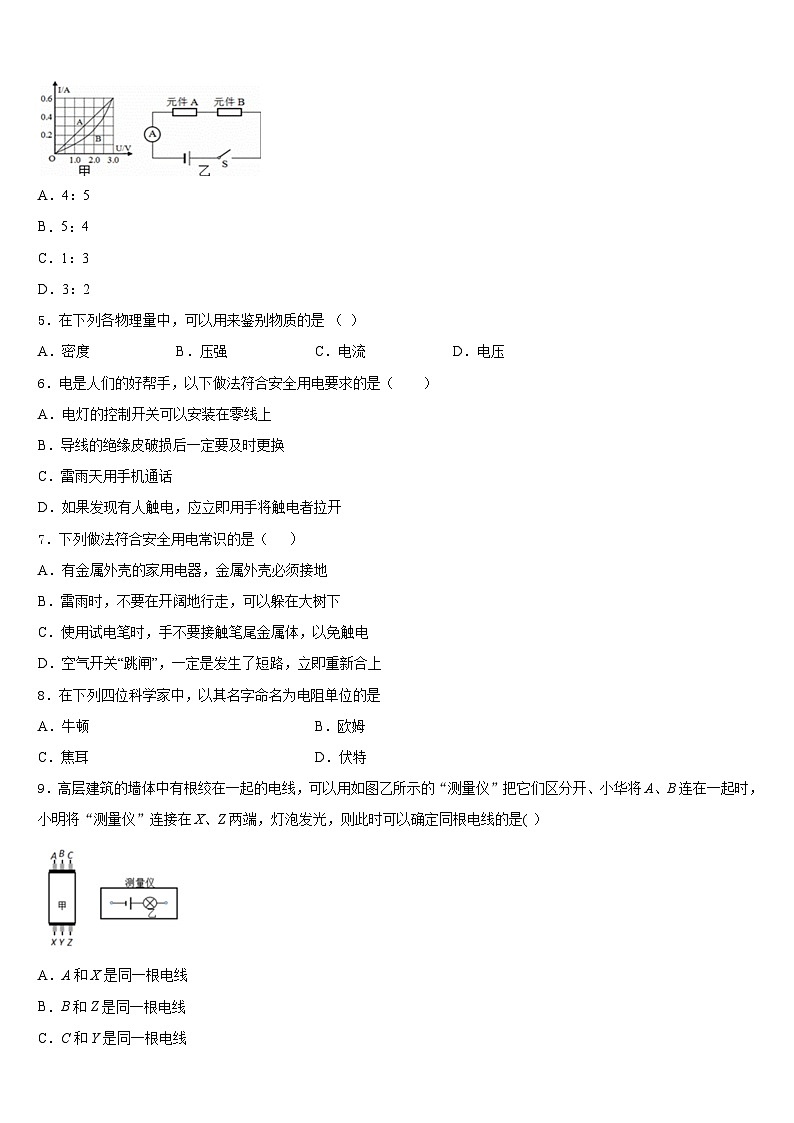

4．把两个电路元件A、B串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为
A．4：5
B．5：4
C．1：3
D．3：2
5．在下列各物理量中，可以用来鉴别物质的是 （ ）
A．密度B．压强C．电流D．电压
6．电是人们的好帮手，以下做法符合安全用电要求的是（ ）
A．电灯的控制开关可以安装在零线上
B．导线的绝缘皮破损后一定要及时更换
C．雷雨天用手机通话
D．如果发现有人触电，应立即用手将触电者拉开
7．下列做法符合安全用电常识的是（ ）
A．有金属外壳的家用电器，金属外壳必须接地
B．雷雨时，不要在开阔地行走，可以躲在大树下
C．使用试电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即重新合上
8．在下列四位科学家中，以其名字命名为电阻单位的是
A．牛顿B．欧姆
C．焦耳D．伏特
9．高层建筑的墙体中有根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开、小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，则此时可以确定同根电线的是( ）
A．A和X是同一根电线
B．B和Z是同一根电线
C．C和Y是同一根电线
D．此时还无法确定
10．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是（ ）
A．水果电池把化学能转化为电能
B．水果电池把电能转化为化学能
C．水果电池把内能转化为电能
D．金属片B是水果电池的正极
11．下面说法中，正确的是（ ）
A．电路中几个导体的电流强度相等，这几个导体一定是串联的
B．电路中几个导体两端的电压相等，这几个导体一定是并联的
C．串联电路的总电阻，一定大于电路中的任一个电阻
D．并联电路的总电阻，一定大于电路中的任一个电阻
12．如图所示，电源电压不变，当S闭合，滑动变阻器的滑片P向右移动过程中，下列说法正确的是（ ）
A．电流表示数变小B．小灯泡慢慢变暗
C．电压表示数变小D．电路总功率变小
13．关于如图所示电路的判断，正确的是（ ）
A．只闭合开关时，灯泡、并联
B．只闭合开关时，灯泡、并联
C．只闭合开关、时，灯泡、串联
D．闭合所有开关时灯泡、并联，短路
14．下列过程中内能转化为机械能的是
A．小孩从滑梯上滑下
B．水放到冰箱里温度降低，内能减少，结成了冰
C．烧开水时水蒸气把水壶盖顶起来
D．反复锤打铁钉，铁钉温度升高了
15．如图所示的电路中，电源电压保持不变,R为定值电阻．闭合开关，向左移动滑片P,则
A．电压表的示数变大,电流表的示数变大
B．电压表的示数变大,电流表的示数变小
C．电压表的示数不变,电流表的示数变大
D．电压表的示数变小,电流表的示数变大
16． “给我一个支点和一根足够长的棍，我就能撬起整个地球．”如图所示，生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是
A．啤酒扳手B．天平
C．扫帚D．钓鱼竿
17．如图是一个电子身高测量仪的四个设计电路，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A．B．C．D．
18．连接如下图所示电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究（ ）
A．电流的有无对电磁铁磁场有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响
19．铁的比热容大于铜的比热容，质量相等的铁块和铜块放出了相等的热量，则
A．铜块的末温高
B．铁块的末温高
C．铜块的温度降低得多
D．铁块的温度降低得多
20．在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．4.8V、1.2VB．6V、1.2VC．1.2V、6VD．1.2V、4.8V
21．小明用如图所示电路研究电流与电压的关系。为了改变定值电阻R两端的电压，下列方案可行的是
A．电池与滑动变阻器串联接入MN
B．电池先后与不同定值电阻R′串联接入MN
C．用不同节数的干电池做电源先后串联接入MN
D．以上三种方案都可行
22．小明设计了一种照明电路图，其设计要求是：S1、S2分别为楼上和楼下的开关（都是单刀双掷开关），要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．图所示的四幅电路图中，既符合上述设计要求，又符合安全用电要求的是
A．B．
C．D．
23．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列正确的是（ ）
A．甲实验中两个电阻串联只是为了保证流过两个电阻电流相等
B．甲实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶2
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，左右两侧容器内空气吸收的热量之比为1∶4
24．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
25．教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。为了保证灯泡不被烧坏，要求：带动风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光。则在如图所示的四个电路图中符合要求的是( )
A．B．
C．D．
26．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是
A．灯泡L工作时的最小功率是0.7W
B．电流表示数的变化范围是0.25～0.55A
C．滑动变阻器允许的取值范围是2～20Ω
D．电压表示数的变化范围是3～6V
27．下列哪个器材的成像原理，与交叉路口抓拍违章现象的摄像头成像原理相同
A．照相机B．放大镜C．投影仪D．显微镜
28．两只小灯泡L1和L2连接在同一电路中。以下哪个特点可以确认两灯是串联的（ ）
A．两灯亮度相同B．两灯同时亮同时熄灭
C．通过两灯的电流相等D．两灯两端的电压不相等
29．在如图所示的电路中，当开关 S 闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ）
A．电流表中断路，L1 和L2 都完好
B．L1 灯丝断路，电流表和 L2 都完好
C．L2 灯丝断路，电流表和 L1 都完好
D．L1 和 L2 灯丝都断路，而电流表完好
30．如图为某一天中央电视台天气预报的截图．图中显示的四个地方，内陆地区的温差比沿海地区的温差大，造成这种差别的主要原因是：（ ）
A．水的比热容比泥土、砂石的比热容大
B．水的内能比泥土、砂石的内能大
C．水的密度比泥土、砂石的密度小
D．水的温度比泥土、砂石的温度低
二、填空题（每空1分，共10题，20分）
31．某同学用两个量程的电压表（0～3V和0～15V）测量由两节干电池串联组成的电池组的电压时，记录的电压为10V，他出现的错误的原因是___________,实际电压是__V．
32．简单电路是电源、用电器、开关和导线组成的．给充电宝充电时，充电宝相当于简单电路中的______．某城市安装一种“按钮式红绿灯”，当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．按钮相当于电路中的______；红灯和绿灯是______联的．
33．_____实验最先证明大气压强存在并且很大，_____实验首次测出大气压强的值．一个标准大气压的大小约相当于_____毫米水银柱所产生的压强．
34．某同学把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联在电路中，闭合开关后，其中一个灯泡能正常发光，另一个没有达到额定电压，由此可知电源电压为_______V；若将这两个灯泡并联，为了保证安全，干路允许通过的对最大电流_______A。
35．通常情况下，家庭电路中各个用电器的通断，不应该影响其他用电器的通断，所以各用电器应该_____（选填“串联”或“并联 ”） ；控制用电器的开关要连接在______（选填“火线”或“零线”）和用电器之间。
36．如图是试电笔的构造图。组装好后，小芳用它检测火线时氖管发光了，
（1）小芳使用试电笔时，____（选填“有”或“没有”）接触笔尾的金属体。
（2）小芳使用试电笔时，____（选填“有”或“没有”）电流通过她的身体。
若“有”，请说明小芳没有发生触电事故的原因是______________________。
若“没有”，请说明氖管发光的原因是 ______________。
（3）若保证接触良好和氖管可视的情况下，组装试电笔时能不能调换氖管与电阻的位置?答：_____。
37．2019年4月23日，中国人民解放军海军在青岛举行七十周年阅兵，我国093改进型核动力攻击潜艇精彩亮相。潜艇通过改变自身的____________，实现下沉或上浮。 潜艇在上浮过程中受到海水的压强_________________（选填“变大”“变小”或“不变”）。
38．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为____V，滑片P移动到中点时，R1的功率为______W．
39．一导体两端电压为3V，通过的电流为0.3A，则此导体的电阻为________Ω；当该导体两端电压为0时，通过导体的电流是________A，导体的电阻为________Ω。
40．某段金属导体两端电压为4V时，通过的电流是0.2A；当该导体两端电压为12V时，导体电阻________Ω，通过导体的电流为_______A；当该导体两端电压降为0时，电阻为________Ω．
三、实验题（每空1分，共2题，15分）
41．用如图所示装置可以探究“通电螺线管的极性与电流方向的关系”，小磁针放在螺线管的某一端。
（1）实验中螺线管沿南北方向放置是为了开关闭合后：_________。
（2）实验中可以借助________判断通电螺线管的极性，依据是：___________。此处运用到的科学探究方法有转换法，同时也运用了：____________。
（3）若想探究通电螺线管的极性与电流方向的关系，应该采取的具体操作方法是：_______，观察小磁针的转动情况。
（4）如图所示的条形磁铁的磁性减弱了，小亮用磁化的方法增强它的磁性。请在图中补充螺线管的绕线方法并标出螺线管中电流的方向。
（____）
42．在“测量小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡额定电压为2.5V，电阻约为10Ω，可供选择的滑动变阻器R1、R2的阻值为10Ω、50Ω，电压表（0﹣3V、0﹣15V），电流表（0﹣0.6A、0﹣3A）．他们所设计的实验电路如图甲所示．
（1）在连接电路时，开关应处于_____状态，电流表应选_____量程．选用的滑动变阻器是_____（填“R1”或“R2”）．
（2）请用笔画线代替导线，按照电路图将实物图乙补充完整．（导线不交叉）
（________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（填“左”或“右”）．
（4）小明同学闭合开关后，移动滑片P到某一点时，电压表示数（如图丙）为_____V，若他想测量小灯泡额定功率，应将甲图中滑片P向_____（填“左”或“右”）端移动，使电压表示数为2.5V．
（5）小组中另一同学移动滑片P，记下多组对应的电流表、电压表示数，并绘制出图丁所示的I一U图象，根据图象信息，可计算出小灯泡的额定功率是_____W．
（6）另一小组同学实验时所选小灯泡额定电压未知，但可知小灯泡的额定电流为I，同时又发现桌上没有电压表，于是他设计了如下图所示的电路，也测出了小灯泡的额定功率（电源电压已知，用U表示），请完成下列问题：
①闭合开关S将S2拨至_____（填“A”或“B”）端，调节滑动变阻器的滑片使_____；
②将S2拨至_____（填“A”或“B”）端，同时_____填“适当调节滑动变阻器的滑片”或“保持滑动变阻器的滑片不动”），读出电流表示数为I；
③小灯泡的额定功率表达式为P＝_____（用字母表示）．
四、计算题（每题10分，共2题，20分）
43．如图所示，定值电阻R1=51Ω，只闭合S1， 将滑动变阻器滑片P移到中最左端时，电流表是的示数为1.24A；只闭合开关S3， 将滑动变阻器滑片P移到中点时，电流表示数为1.2A，小灯泡L的实际功率为1.8W：电流表的量程为1～1．6A，电压表的量程为1～3V．(不考虑温度对灯丝电阻的影响)。求：

（1）电源电压
（2）小灯泡的电阻
（3）只闭合开关S3 滑片P在中点时，电压表的示数是多少?
（4）在保证电路安全的条件下，电路消耗的最小功率是多少?
44．下表是某型号电烤箱铭牌上的部分参数，其内部简化电路如图，R1和R2均为电阻丝。
（1）当开关S1闭合、S2断开时，电烤箱处于__温档（选填“高”或“低”）；
（2）求在此档位上正常工作0.5h所消耗的电能；__
（3）求R1、R2的阻值。____
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、D
3、B
4、A
5、A
6、B
7、A
8、B
9、C
10、A
11、C
12、C
13、D
14、C
15、A
16、A
17、B
18、B
19、C
20、A
21、D
22、A
23、B
24、B
25、D
26、D
27、A
28、D
29、B
30、A
二、填空题（每空1分，共10题，20分）
31、读错量程 2V
32、用电器 开关 并
33、马德堡半球 托里拆利 760
34、16 4
35、并联 火线
36、有 有 流过的电流较小 人体与大地之间是绝缘的 能
37、重力 变小
38、6 1.8
39、10 0 10
40、20 0.6 20
三、实验题（每空1分，共2题，15分）
41、小磁针的转动明显 小磁针的方向 同名磁极相互排斥，异名磁极相互吸引 科学推理法 将电源的正负极对调（或改变线圈的绕制方法）
42、断开 0～0.6A R2 右 2 左 0.5 B 电流表示数为I额 A 保持滑动变阻器的滑片不动
四、计算题（每题10分，共2题，20分）
43、（2）22V；（2）45Ω；（3）32Ω；（4）2.26W
44、低 7.92×105 J 或0.22kwh 44Ω、66Ω
