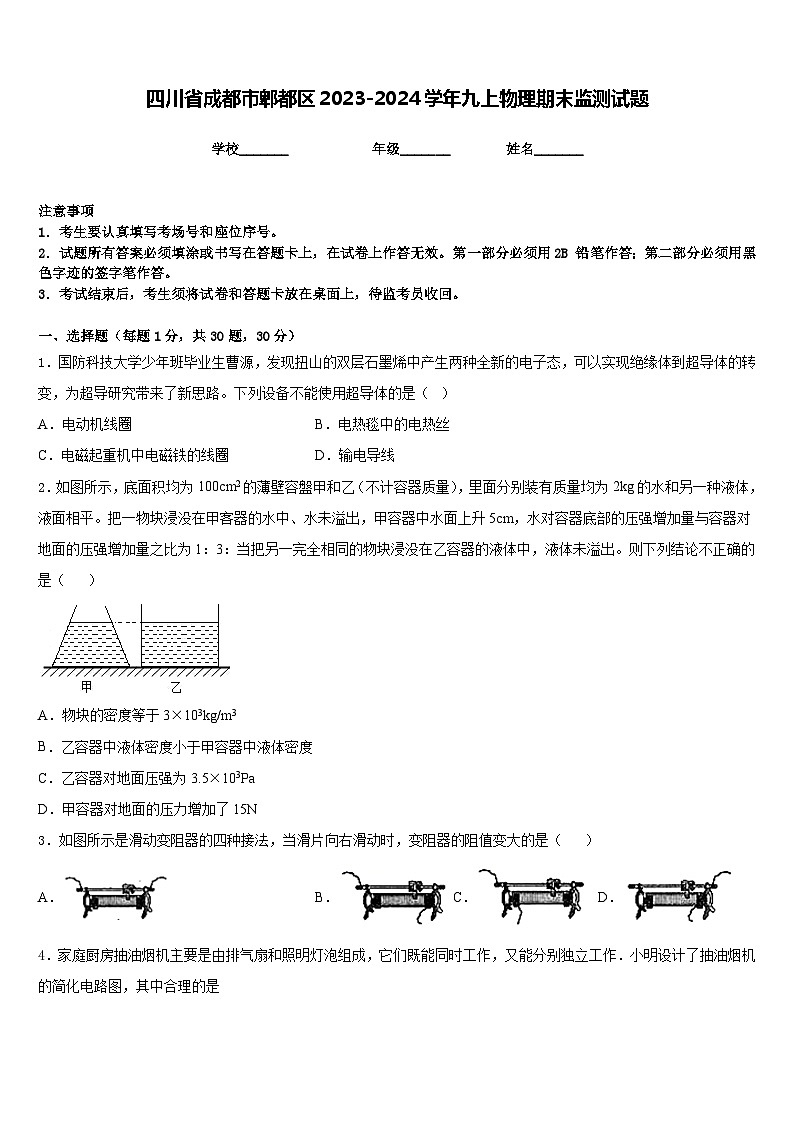

四川省成都市郫都区2023-2024学年九上物理期末监测试题含答案

这是一份四川省成都市郫都区2023-2024学年九上物理期末监测试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，图甲是模拟调光灯等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．国防科技大学少年班毕业生曹源，发现扭山的双层石墨烯中产生两种全新的电子态，可以实现绝缘体到超导体的转变，为超导研究带来了新思路。下列设备不能使用超导体的是（ ）
A．电动机线圈B．电热毯中的电热丝
C．电磁起重机中电磁铁的线圈D．输电导线
2．如图所示，底面积均为100cm2的薄壁容盤甲和乙（不计容器质量），里面分别装有质量均为2kg的水和另一种液体，液面相平。把一物块浸没在甲客器的水中、水未溢出，甲容器中水面上升5cm，水对容器底部的压强增加量与容器对地面的压强增加量之比为1：3：当把另一完全相同的物块浸没在乙容器的液体中，液体未溢出。则下列结论不正确的是（ ）
A．物块的密度等于3×103kg/m3
B．乙容器中液体密度小于甲容器中液体密度
C．乙容器对地面压强为3.5×103Pa
D．甲容器对地面的压力增加了15N
3．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．

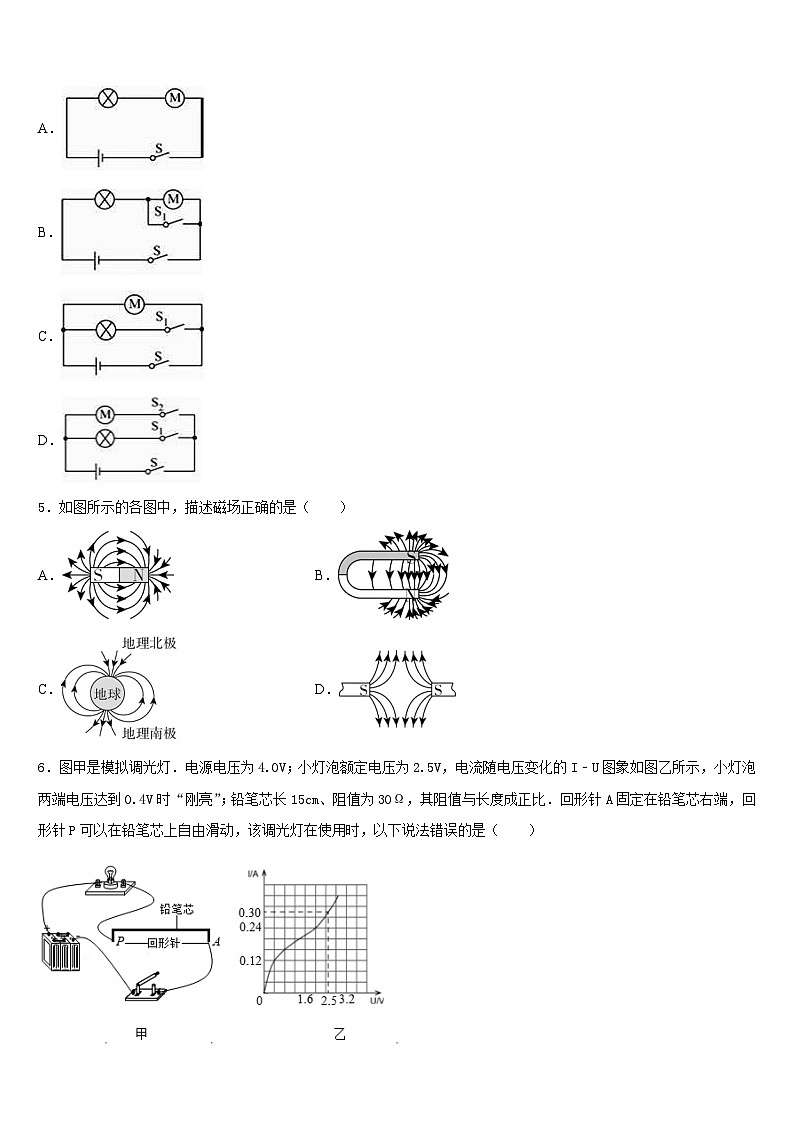

4．家庭厨房抽油烟机主要是由排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作．小明设计了抽油烟机的简化电路图，其中合理的是
A．
B．
C．
D．
5．如图所示的各图中，描述磁场正确的是（ ）
A．B．
C．D．

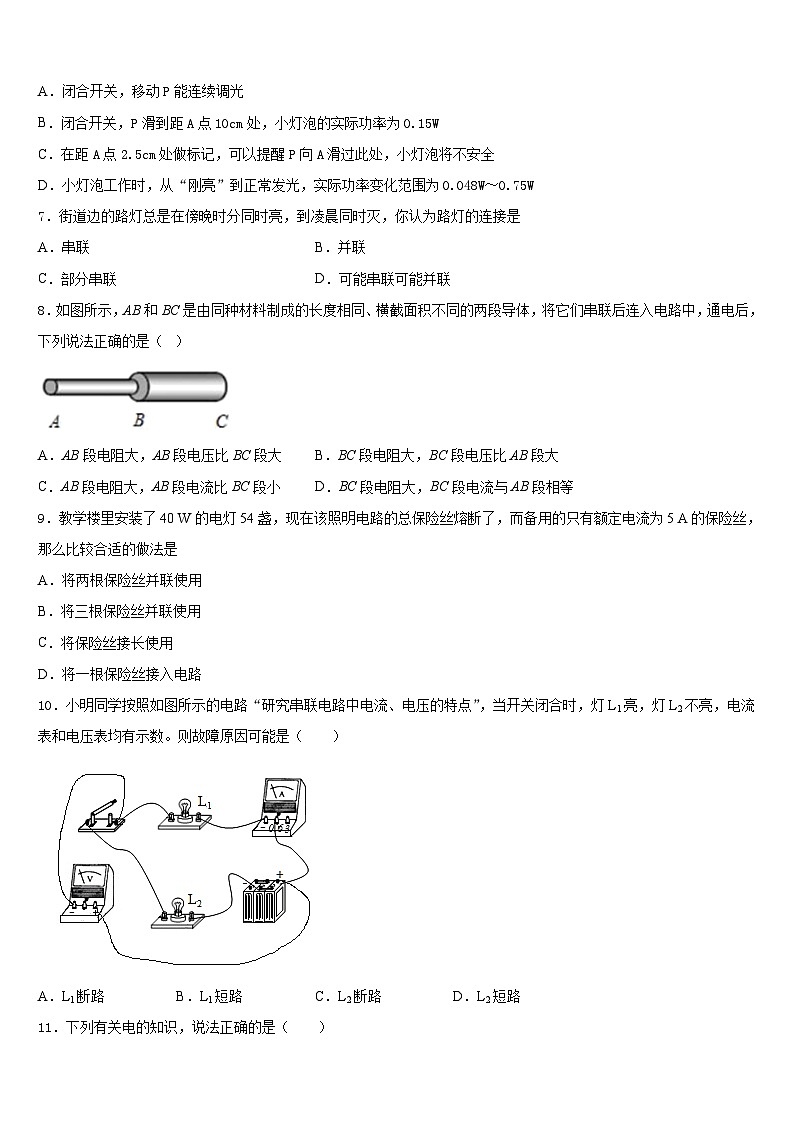

6．图甲是模拟调光灯．电源电压为4.0V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图象如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比．回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法错误的是（ ）
A．闭合开关，移动P能连续调光
B．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.15W
C．在距A点2.5cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全
D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0.048W～0.75W
7．街道边的路灯总是在傍晚时分同时亮，到凌晨同时灭，你认为路灯的连接是
A．串联B．并联
C．部分串联D．可能串联可能并联
8．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通电后，下列说法正确的是（ ）
A．AB段电阻大，AB段电压比BC段大B．BC段电阻大，BC段电压比AB段大
C．AB段电阻大，AB段电流比BC段小D．BC段电阻大，BC段电流与AB段相等
9．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是
A．将两根保险丝并联使用
B．将三根保险丝并联使用
C．将保险丝接长使用
D．将一根保险丝接入电路
10．小明同学按照如图所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数。则故障原因可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
11．下列有关电的知识，说法正确的是（ ）
A．导体的电阻越大，这段导体两端的电压就越高
B．在温度一定时，两根长度相同的铜导线，粗导线的电阻大
C．通常情况下人体、大地都属于导体
D．用镍铬合金做保险丝主要是因为它的电阻大、熔点低
12．智轨列车融合了有轨电车和公共汽车的优势，零排放、无污染。智轨列车的动力系统在输出动力的过程中（ ）
A．电能转化为机械能 B．内能转化为机械能
C．机械能转化为电能 D．机械能转化为内能
二、填空题（每题5分，共4题，20分）
13．小冬在表演二胡演奏时，不断用手指去控制琴弦的长度，这样做的目的是改变声音的________；二胡的声音是通过________传播到现场观众的耳中的．
14．某段金属导体两端电压为4V时，通过的电流是0.2A；当通过该导体的电流为0.3A时，导体的电阻为_____Ω，该导体两端电压为_____V；当通过该导体电流为0时，导体的电阻为_____Ω。
15．小明设计了一个停电提醒器，如图所示，需要时把它的插头插入电源插座并闭合开关S即可，如果停电，因为线圈_____（填“得到”或“失去”）磁性，衔铁就会被_____（选填“吸合”或“释放”），电铃就发声提醒主人。
16．装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞项起。在这个过程中，暖水瓶内的水蒸气对瓶塞做功，则水蒸气的内能__________(填“增大”或“减小”)，转化为瓶塞的________能。
三、实验题（共12分）
17．（4分）实验课上，小帆利用了以下器材来探究“导体中的电流跟它两端电压的关系”，图甲是她未完成连接的实验电路。
(1)请你用笔画线代替导线，在答题卡上完成实验电路的连接______。要求：滑动变阻器的滑片向左移动时，电流表示数减小；
(2)小帆闭合开关S后，发现电流表无示数，但电压表的示数接近于电源电压。电路中出现的故障可能是______（填选项）；
A．电阻R开路 B．电阻R短路 C．滑动变阻器开路 D．滑动变阻器短路
(3)排除故障后，小帆通过调节滑动变阻器的滑片，测出了电阻R的几组电压值和对应的电流值，如下表所示。小帆在做实验序号为4的实验时，电流表的指针位置如图乙所示此时的电流值是______A；
根据实验数据可得出结论______；
(4)本实验结束后，她想把实验电路中的电阻R更换成一个额定电压为3.8V、电阻约为10Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路必须进行的改动是______和______。
18．（4分）小红用两节干电池测量小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
(1)连接电路时，滑动变阻器的滑片应移到最__________（选填“左”或“右”）端；
(2)她连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大。经检查所用器材完好，出现这种现象的原因可能是_________；
(3)当电压表的示数达到2V时，电流表的示数如图乙所示，此时灯泡的功率为_____W，要使灯泡正常发光，应将滑片向__________（选填“左”或“右”）移动；
(4)若将小灯泡换成定值电阻，利用此电路还可以做的实验名称是___________（写一个即可）。
19．（4分）小天同学要探究电流与电压的关系，他的实验器材有∶6V的电源、电流表(“”、“”)、电压表(“”、“”)，定值电阻(5Ω、10Ω、20Ω、30Ω)、滑动变阻器A(“10Ω、1A”)、滑动变阻器B(“20Ω、1A”)、滑动变阻器C(“50Ω、2A”)开关和导线若干。
(1)图甲是小天同学未完成的实验电路，请你用笔画线代替导线将电路补充完成，要求滑片向右移动时电流表示数变大__________；
(2)连接好电路后团合开关，发现电流表无示数、电压表有示数且接近电源电压，电路可能发生的故障是__________；
A．滑动变阻器断路 B．定值电阻断路 C．定值电阻短路 D．滑动变阻器短路
(3)小天同学将实验数据记录在下表中，某次实验时电流如图乙所示，为__________A；由实验数据可知，电阻一定时，电流与电压成__________比；
(4)小天同学多次实验得到了多组实验数据，这样做的目的是___________；
A．寻找普遍规律
B．求平均值减小误差
(5)为了完成表中实验数据，小天同学应该选择滑动变阻器___________(选填“A”“B”或“C”)；
四、作图题（共16分）
20．（8分）在下图中a、b、c的圆圈内填入电流装或电压表的符号。（要求：用电器、仪表均能正常工作）
（____）
21．（8分）将图中的电路元件连接完整。要求：电压表测电阻电压，电流表测通过电阻的电流，滑动变阻器调节电阻中的电流。
（______）
五、计算题（共22分）
22．（10分）小明在学习完《内能的利用》知识后想粗略测一下自己家的燃气灶的效率，于是他找来爸爸帮忙。在一次用燃气灶烧水时，使10kg的水从20℃升高到70℃。爸爸通过计算告诉他燃烧了100g的煤气，已知水的比热容为4.2×103J/(kg℃)，煤气的热值为4.2×107J/kg。求：
(1)100g煤气完全燃烧放出的热量是多少？
(2)水吸收的热量是多少？
(3)燃气灶烧水的效率是多少？
23．（12分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A． 求：
（1）电源电压；
（2）通过电阻R1的电流；
（3）电阻R2的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、A
3、C
4、D
5、C
6、B
7、B
8、A
9、A
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、音调 空气
14、20 6 20
15、失去 释放
16、减小 机械
三、实验题（共12分）
17、 A 0.42A 电阻一定时，通过它的电流跟它两端的电压成正比 电源电压至少3.8V或3.8V以上 电压表量程应选择0～15V
18、左 电压表接在滑动变阻器两端 0.48 右 测量电阻
19、 电阻R断路 0.2 正 A C
四、作图题（共16分）
20、或
21、
五、计算题（共22分）
22、 (1)4.2×106J；(2)2.1×106J；(3)50%
23、（1）6V；(2) 0.3A；(3)30Ω
实验次数
1
2
3
4
5
6
电压U / V
0.5
1.0
1.5
2.0
2.5
3.0
电流 I / A
0.1
0.22
0.3
0.48
0.6
1
2
3
4
5
U/V
1
1.5
2
3
4
I/A
0.10
0.15
0.20
0.30
0.40
