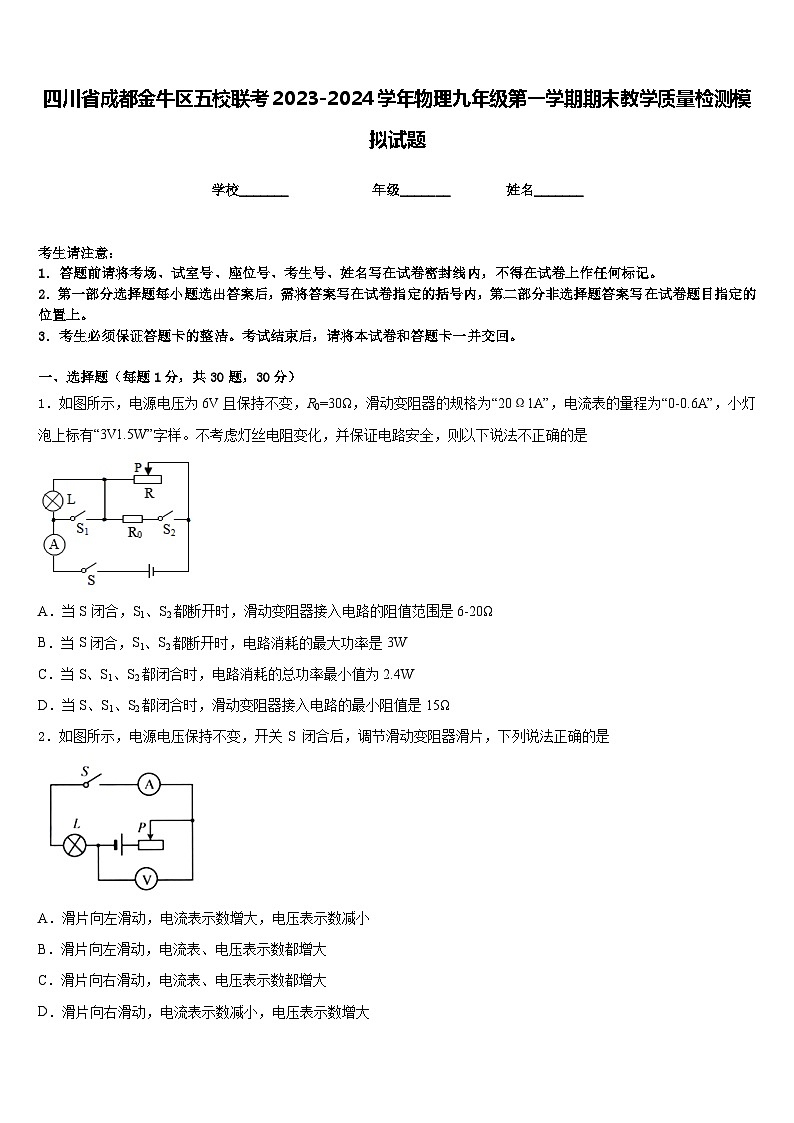

四川省成都金牛区五校联考2023-2024学年物理九年级第一学期期末教学质量检测模拟试题含答案
展开
这是一份四川省成都金牛区五校联考2023-2024学年物理九年级第一学期期末教学质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列说法中符合安全用电原则的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是
A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是6-20Ω
B．当S闭合，S1、S2都断开时，电路消耗的最大功率是3W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
2．如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是
A．滑片向左滑动，电流表示数增大，电压表示数减小
B．滑片向左滑动，电流表、电压表示数都增大
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数减小，电压表示数增大

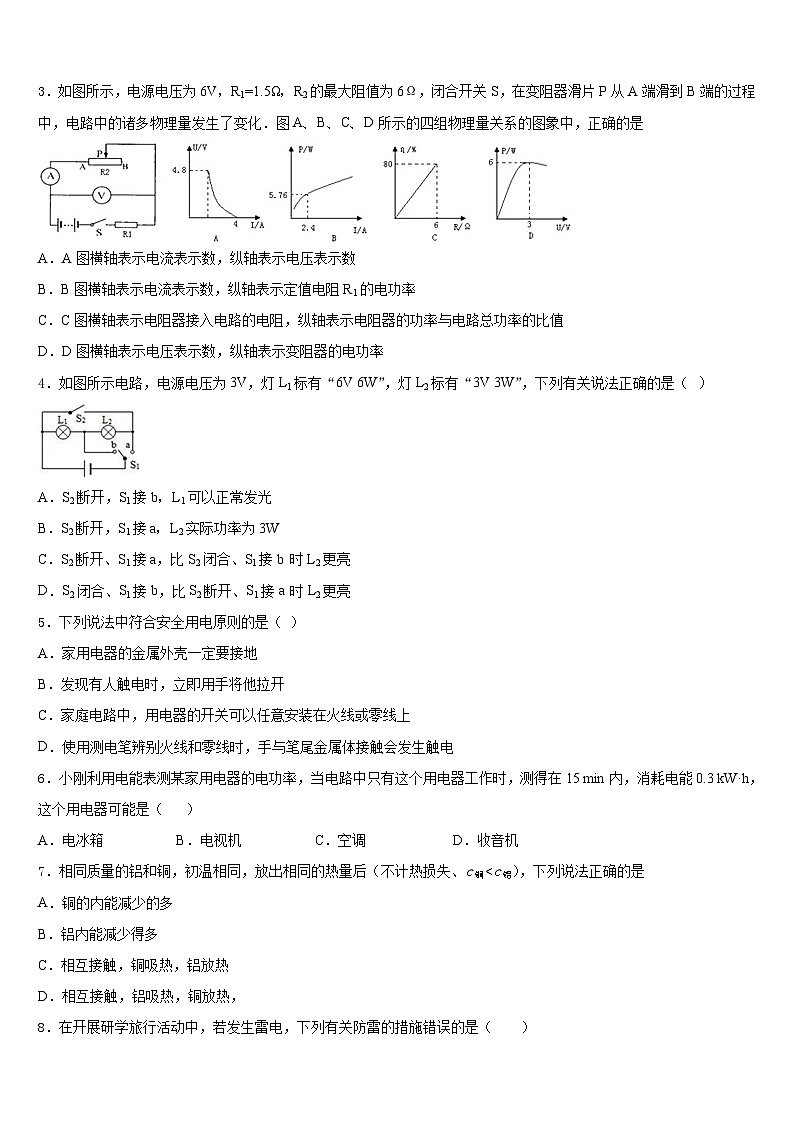

3．如图所示，电源电压为6V，R1=1.5Ω，R2的最大阻值为6Ω，闭合开关S，在变阻器滑片P从A端滑到B端的过程中，电路中的诸多物理量发生了变化．图A、B、C、D所示的四组物理量关系的图象中，正确的是
A．A图横轴表示电流表示数，纵轴表示电压表示数
B．B图横轴表示电流表示数，纵轴表示定值电阻R1的电功率
C．C图横轴表示电阻器接入电路的电阻，纵轴表示电阻器的功率与电路总功率的比值
D．D图横轴表示电压表示数，纵轴表示变阻器的电功率
4．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（ ）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮
5．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
6．小刚利用电能表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15 min内，消耗电能0.3 kW·h，这个用电器可能是（ ）
A．电冰箱B．电视机C．空调D．收音机
7．相同质量的铝和铜，初温相同，放出相同的热量后（不计热损失、c铜A．铜的内能减少的多
B．铝内能减少得多
C．相互接触，铜吸热，铝放热
D．相互接触，铝吸热，铜放热，

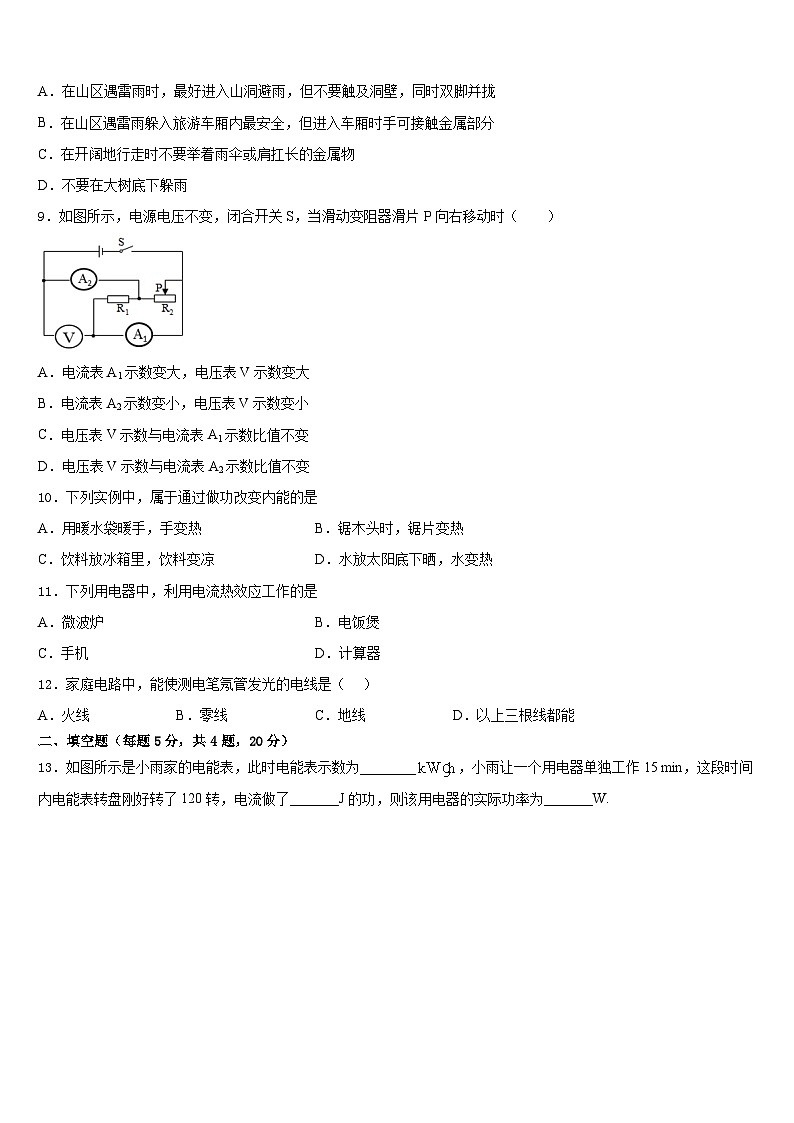

8．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（ ）
A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢
B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分
C．在开阔地行走时不要举着雨伞或肩扛长的金属物
D．不要在大树底下躲雨
9．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（ ）
A．电流表A1示数变大，电压表V示数变大
B．电流表A2示数变小，电压表V示数变小
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
10．下列实例中，属于通过做功改变内能的是
A．用暖水袋暖手，手变热B．锯木头时，锯片变热
C．饮料放冰箱里，饮料变凉D．水放太阳底下晒，水变热
11．下列用电器中，利用电流热效应工作的是
A．微波炉B．电饭煲
C．手机D．计算器
12．家庭电路中，能使测电笔氖管发光的电线是（ ）
A．火线B．零线C．地线D．以上三根线都能
二、填空题（每题5分，共4题，20分）
13．如图所示是小雨家的电能表，此时电能表示数为________，小雨让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，电流做了_______J的功，则该用电器的实际功率为_______W.
14．常用的温度计是根据液体的______原理制成的；如图所示是某物质的熔化图像，由此可判断该物质属于______（选填“晶体”或“非晶体”）。
15．如图所示,电阻箱的示数是___Ω
16．如图是一种测量体重的装置，其中体重示数计是由_______表改装成的。电路中R1 的作用是_______。
三、实验题（共12分）
17．（4分）小明和同学利用如图甲所示的实验电路探究“电流与电阻的关系”，电源是两节新的干电池，滑动变阻器上标有“20 Ω 0.5 A”字样，阻值分别为5 Ω、10 Ω、20 Ω的定值电阻各一个。
(1)请你用笔画线代替导线，把图甲所示的实验电路补充完整且使滑动变阻器此时接入电路中的阻值最大。
（______）
(2)小组同学将5 Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是_____；排除故障后，闭合开关，调节滑动变阻器的滑片P，记录电流表的示数如图乙所示，此时控制电阻两端电压为_____ V。
(3)小明断开开关，将5 Ω定值电阻换成10 Ω定值电阻后，直接闭合开关，为了保持电压表的示数不变，应将滑动变阻器的滑片P向_____（选填“A”或“B”）端适当移动，记录电流表的示数。
(4)将10 Ω定值电阻换成20 Ω定值电阻，重复(3)中的有关步骤。
(5)分析实验记录的多组数据可得出结论：当电压一定时，通过导体的电流与导体的电阻_____。
(6)上述三次实验结束后，有同学提出增加50 Ω的定值电阻进行实验从而多采集一组数据以增强说服力，你认为是否可行？答：_____，理由是：_____。
(7)小丽同学也想用小明的实验器材探究“电流与电阻的关系”，小明提醒小丽，上述实验器材控制电阻两端的电压只能在_____V范围内。
(8)完成上述探究实验后，小明重新选择实验器材利用如图丙所示电路图测量额定电流为0.3 A小灯泡的额定功率，已知定值电阻R0的阻值为10 Ω，电源电压未知且大于小灯泡的额定电压。
①开关S接d，将滑动变阻器R的滑片P置于a端，读出电流表示数为0.6 A。
②_____，此时小灯泡正常发光。
③开关S接d，使滑动变阻器的滑片P保持不动，读出电流表示数为0.4 A。
④小灯泡额定功率P额=_____W。
18．（4分）为了比较水和煤油的吸热能力，江涛用两个相同的装置做了如图所示的实验．
（1）在两个相同的烧杯中应加入初温相同、_____________相同的水和煤油；
（2）实验中搅拌器的作用是：使液体______________；选用相同酒精灯加热的目的是：使水和煤油在相同时间内_____________________；
（3）实验中发现煤油的温度比水的温度升高得____________（选填“快”或“慢”），这表明____________吸热本领更强．
19．（4分）小明在老师的帮助下研究“焦耳定律”时，采用了如图所示的实验装置，U形管中注入了水，将1、2和3、4导线分别接到电源两端。
(1)其中a、b、c、d四个相同的容器密闭着质量_____（选填“相等”或“不相等”）的空气。实验中通过观察两个U形管中_____的变化来比较电流通过电阻丝产生热量的多少，这种实验方法叫_____。
(2)图甲所示的装置用来研究电流通过电阻丝产生的热量与_____的关系，通电一段时间，_____（选填“a”或“b”）容器中电流产生的热量较多。
(3)图乙所示的实验装置_____（选填“c“或“d”）容器中电阻的电流小，可以用来研究电流通过电阻丝产生的热量与_____的关系。
四、作图题（共16分）
20．（8分）根据如图所示的实物图，在虚线框内画出它的电路图
（______）
21．（8分）在如图所示的电路中将电源、电流表和电压表三个元件符号正确填入电路的空缺处，要求：闭合电键S，滑动变阻器的滑片P向右移动时只有一个电表的示数变大．
（____）
五、计算题（共22分）
22．（10分）图是公共厕所常见的一种感应干手器，将手放在干手器的风口下，干手器会自动送出温度适宜的风，当手离开出风口时，感应开关会自动停风关机。图是该干手器的简化电路图，其中R是加热电阻丝，M是吹风的电动机，S1是感应开关，S2是温控开关，会根据环境温度自动断开或闭合来控制加热电阻丝。该干手器的部分参数见下表。
（1）加热电阻丝R的阻值是多少？
（2）热风干手时，通过感应开关S1的电流是多少？
（3）环境温度较高，温控开关S2断开，干手器工作10s消耗的电能是多少？
23．（12分）百度联手奇瑞汽车，在安徽省芜湖市打造了国内首个全无人车运营区域。某正在测试中的一款无人汽车，其质量为1.6×103kg，汽车以72km/h的速度在平直公路上匀速行驶75min，消耗汽油6.4kg，所受的阻力是汽车总重的0.05倍，汽油的热值是4.5×107J/kg.求:
(1)汽车以72km/h的速度在平直公路上匀速行驶时，汽车发动机的牵引力。
(2)汽车行驶75min牵引力做的功。
(3)汽车发动机的效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、D
4、D
5、A
6、C
7、C
8、B
9、C
10、B
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、2019.6 7.2×105 800
14、热胀冷缩 晶体
15、9481
16、电流 保护电路
三、实验题（共12分）
17、 定值电阻断路（或电流表短路） 2 A 成反比 不可行 滑动变阻器最大阻值太小（无法控制电压表示数为2V不变） 1.5～2.5 开关S接c，调节滑动变阻器R的滑片P，使电流表示数为0.3A 1.35
18、质量 受热均匀 吸收相同的热量 快 水
19、相等 水面高度 转换法 电阻 b d 电流
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）44Ω；（2）7.5A；（3）5500J
23、 (1)800N；(2)7.2×107；(3)25%
额定电压
220V
出风速度
95m/s
电阻丝加热功率
1100W
干手时间
8--12s
电动机功率
550W
感应距离
12cm
