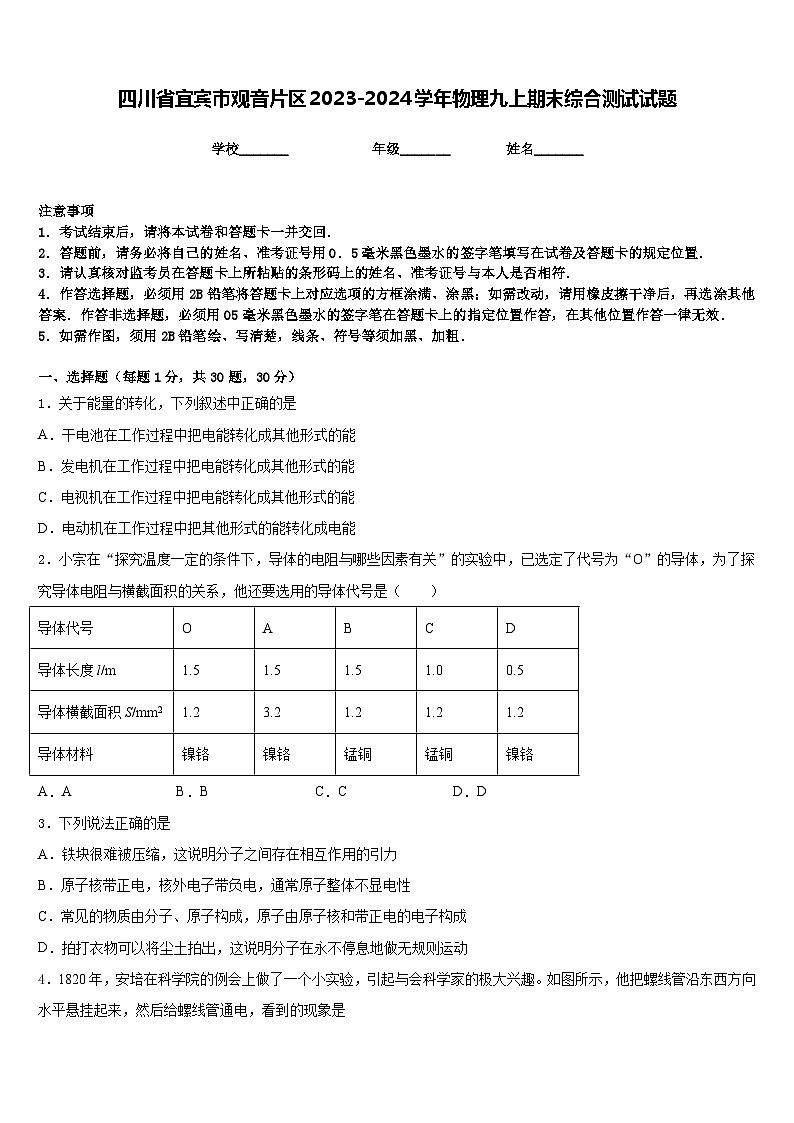

四川省宜宾市观音片区2023-2024学年物理九上期末综合测试试题含答案

这是一份四川省宜宾市观音片区2023-2024学年物理九上期末综合测试试题含答案，共9页。试卷主要包含了图中，符合安全用电常识的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．关于能量的转化，下列叙述中正确的是
A．干电池在工作过程中把电能转化成其他形式的能
B．发电机在工作过程中把电能转化成其他形式的能
C．电视机在工作过程中把电能转化成其他形式的能
D．电动机在工作过程中把其他形式的能转化成电能
2．小宗在“探究温度一定的条件下，导体的电阻与哪些因素有关”的实验中，已选定了代号为“O”的导体，为了探究导体电阻与横截面积的关系，他还要选用的导体代号是（ ）
A．AB．BC．CD．D
3．下列说法正确的是
A．铁块很难被压缩，这说明分子之间存在相互作用的引力
B．原子核带正电，核外电子带负电，通常原子整体不显电性
C．常见的物质由分子、原子构成，原子由原子核和带正电的电子构成
D．拍打衣物可以将尘土拍出，这说明分子在永不停息地做无规则运动

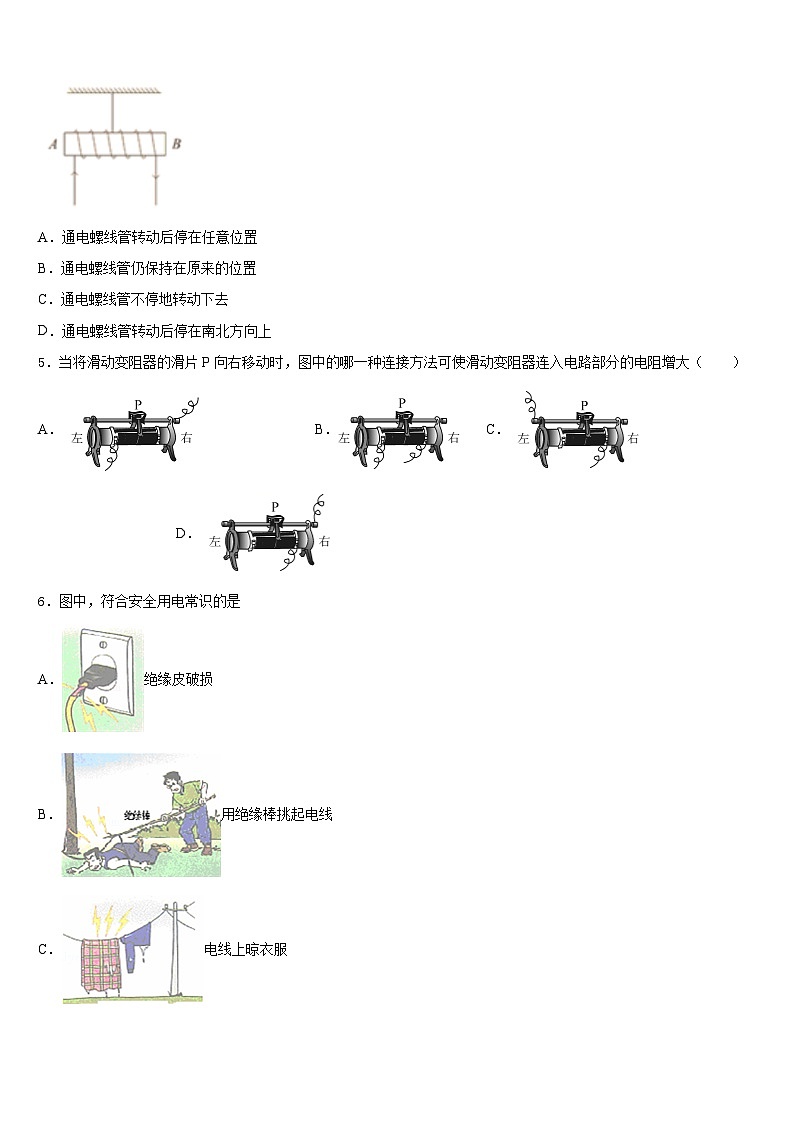

4．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣。如图所示，他把螺线管沿东西方向水平悬挂起来，然后给螺线管通电，看到的现象是
A．通电螺线管转动后停在任意位置
B．通电螺线管仍保持在原来的位置
C．通电螺线管不停地转动下去
D．通电螺线管转动后停在南北方向上
5．当将滑动变阻器的滑片P向右移动时，图中的哪一种连接方法可使滑动变阻器连入电路部分的电阻增大（ ）
A．B．C．D．
6．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服

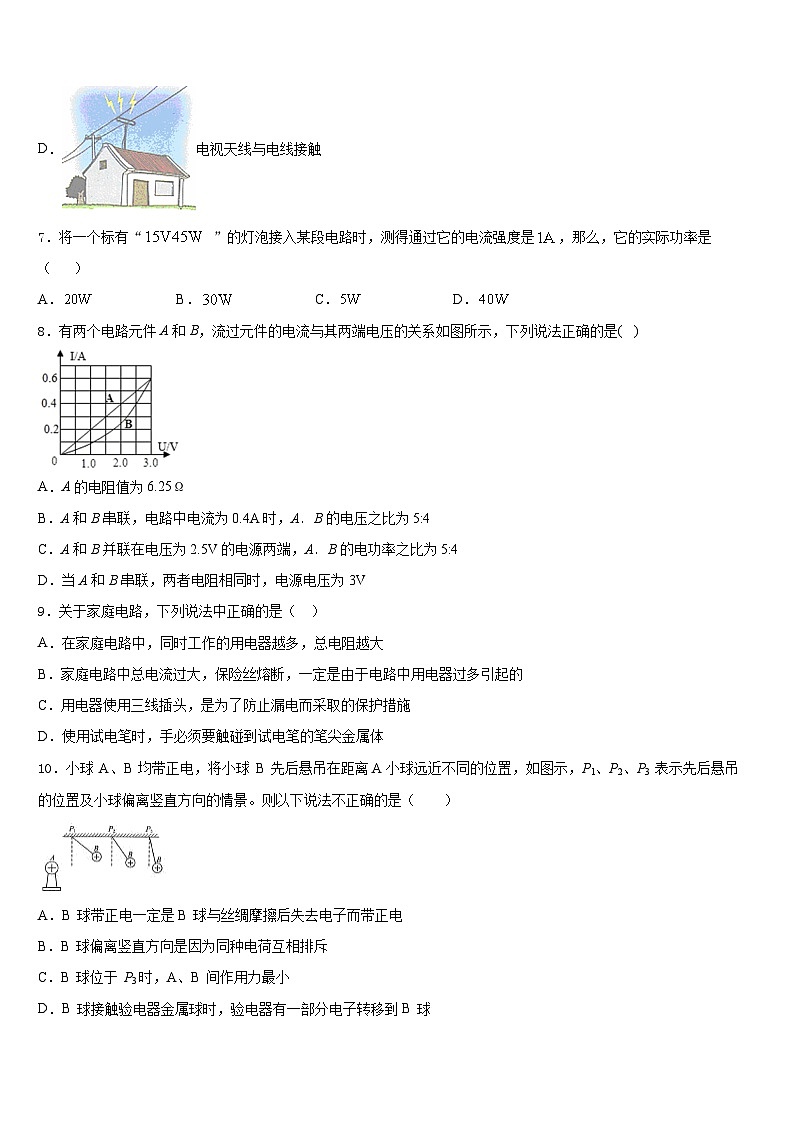

D．电视天线与电线接触
7．将一个标有“ ”的灯泡接入某段电路时，测得通过它的电流强度是，那么，它的实际功率是（ ）
A．B．C．D．
8．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示，下列说法正确的是( )
A．A的电阻值为6.25Ω
B．A和B串联，电路中电流为0.4A时，A．B的电压之比为5:4
C．A和B并联在电压为2.5V的电源两端，A．B的电功率之比为5:4
D．当A和B串联，两者电阻相同时，电源电压为3V
9．关于家庭电路，下列说法中正确的是（ ）
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多引起的
C．用电器使用三线插头，是为了防止漏电而采取的保护措施
D．使用试电笔时，手必须要触碰到试电笔的笔尖金属体
10．小球 A、B 均带正电，将小球 B 先后悬吊在距离A小球远近不同的位置，如图示，P1、P2、P3 表示先后悬吊的位置及小球偏离竖直方向的情景。则以下说法不正确的是（ ）
A．B 球带正电一定是B 球与丝绸摩擦后失去电子而带正电
B．B 球偏离竖直方向是因为同种电荷互相排斥
C．B 球位于 P3时，A、B 间作用力最小
D．B 球接触验电器金属球时，验电器有一部分电子转移到B 球
11．将一台“220V 100W”的电脑、一个“220V 100W”的电饭锅、一台“220V 100W”电视机的分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是
A．电视机B．电脑
C．电饭锅D．一样多
12．a、b是两个由同种材料制成的金属球，它们的质量分别为60g 和128g，体积分别为12cm3和16cm3。在这两个金属球中，如果有一个是实心的，那么（ ）
A．a是实心球，金属的密度是8g/cm3B．a是实心球，金属的密度是5g/cm3
C．b是实心球，金属的密度是8g/cm3D．b是实心球，金属的密度是5g/cm3
二、填空题（每题5分，共4题，20分）
13．我国自主研制的绞吸挖泥船“天鲲号”达到世界先进水平，若某段工作时间内，“天鲲号”的泥泵功率恒为1×104kW，排泥量为1.4m3/s，排泥管截面积为0.7m2，泥浆在管中的流动的速度为______m/s，泥泵对泥浆的推力为__________N。
14．一节干电池的电压为_______V；一般情况下，人体的安全电压不高于_______ V；电冰箱、洗衣机、电视机等家用电器是_______ （选填“串联”或“并联”）连接的。
15．在如图所示的电路中，闭合开关S后，当滑片P向右移动时，电压表示数将_____，当滑片P在滑动变阻器的左端a、中点b两个位置时，电压表示数分别为0和2V，则当滑片P在滑动变阻器最大阻值c点时，电压表的示数_____4V。
16．图是教材中的探究实验，甲图的实验结论是：___________乙图的实验结论是:____________。
三、实验题（共12分）
17．（4分）在“测量小灯泡电阻”的实验中，小明同学用一只电压表、一只电流表、一个开关、一个滑动变阻器、电压为6V的电源和标有“3.8V”的小灯泡，设计了如图甲所示的电路。
（1）请你用笔画线代替导线，根据图甲所示电路图帮小明把图乙所示的实物图连接完整，导线不允许交叉_________；
（2）连接好电路闭合开关，发现灯泡不亮，电压表示数为6V，电流表示数几乎为零，则故障可能是____；

（3）排除故障后，闭合开关，移动滑片测出数据填入表格中。第三次实验，移动滑片使灯泡正常发光，电流表示数如图丙所示，则灯泡正常发光时电阻是________Ω；
（4）小明设计表格有不合理的地方是________。
18．（4分）（2017•江西卷）（实验名称）用电流表和电压表测电阻
（实验器材）电压恒为3V的电源、电压表、电流表、标有“20Ω 2A”字样的滑动变阻器、待测电阻RX、开关、导线若干．
（实验原理）__________________
（实验步骤）
（1）小明按如图所示的电路图连接电路；
（2）闭合开关，发现电流表示数如图乙所示，则下一步的实验操作是：先______，然后__________；
（3）小明测出待测电阻的阻值后，向老师汇报，老师指出他实验设计中存在着不足，其不足是____________；
（4）改进后，小明继续实验并将数据记录在下表中，分析数据可知待测电阻的阻值为____Ω；还可以初步得出：电阻一定时，通过导体的电流与导体两端的电压成______；
数据表格
（5）实验过程中，若小明将滑片P移到了如图所示的位置，闭合开关，此时电流表的示数为____________．
19．（4分）如图所示，电阻箱的示数是________Ω。
四、作图题（共16分）
20．（8分）某同学连接了如图所示的错误电路，请去掉一根线，使它成为串联电路，在需去掉的线上打“×”，并在右边方框内画出改正后的电路的电路图。
21．（8分）如图，请根据实物连线图，在虚线框中画出对应的电路图。
（__________）

五、计算题（共22分）
22．（10分）小洋妈妈在国外旅游时买了一台家用智能电热马桶盖（如图甲），小洋从此立志学好物理，长大后创新设计推进“中国造”图乙是小洋设计的便座加热电路，R1和R2是两个定值电阻（表示两个电热丝），单刀双掷开关S2可接a或b，该电路通过开关S1和S2的不同接法组合，实现“高温挡、中温挡、低温挡”三种加热功能(见下表)
（1）求R1和R2的阻值；
（2）求出表中的Px。
23．（12分）工人师傅要将质量120kg的木箱搬到1m高的车厢里.他将一块6m长的木板搁在地面与车厢之间构成斜面，然后站在车上用300N的拉力在10s内将物体从斜面底端匀速拉到车厢里，如图所示（g=10N/kg） 求:
（1）工人所做的有用功.
（2）工人做功的功率。
（3）物体所受斜面的摩擦力.
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、B
4、D
5、A
6、B
7、C
8、C
9、C
10、A
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、2 5×106
14、1.5； 36； 并联。
15、变大 小于
16、电流产生热量跟电阻有关 电流产生热量与电流有关
三、实验题（共12分）
17、； 灯泡断路； 12.7； 不能求灯泡电阻的平均值。
18、欧姆定律 断开开关 将电流表接正负线柱上的导线对调 只测量一组数据，实验误差较大 10Ω 正比 0
19、162
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1100Ω；1100Ω；(2)88W。
23、 (1)1200J(2)180W(3)100N
导体代号
O
A
B
C
D
导体长度l/m
1.5
1.5
1.5
1.0
0.5
导体横截面积S/mm2
1.2
3.2
1.2
1.2
1.2
导体材料
镍铬
镍铬
锰铜
锰铜
镍铬
实验次数
电压U/V
电流I/A
电阻R/Ω
灯泡电阻平均值R/Ω
1
2.0
0.33
6.1
2
3.0
0.34
8.8
3
1
2
3
S1
断开
断开
闭合
闭合
S2
接b
接a
接a
接b
功率
P0=0
P1=22W
P2=44W
Px
