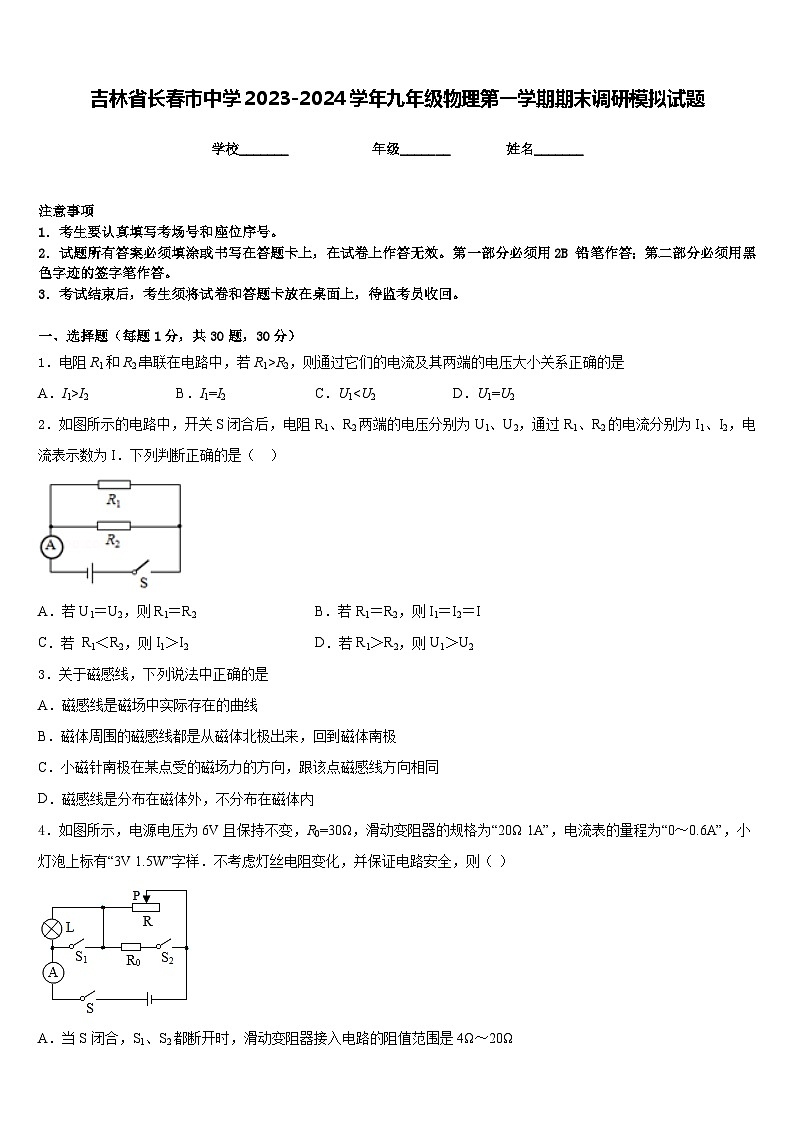

吉林省长春市中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案

这是一份吉林省长春市中学2023-2024学年九年级物理第一学期期末调研模拟试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．电阻R1和R2串联在电路中，若R1>R2，则通过它们的电流及其两端的电压大小关系正确的是
A．I1>I2B．I1=I2C．U12．如图所示的电路中，开关S闭合后，电阻R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2，电流表示数为I．下列判断正确的是（ ）
A．若U1＝U2，则R1＝R2B．若R1＝R2，则I1＝I2＝I
C．若 R1＜R2，则I1＞I2D．若R1＞R2，则U1＞U2
3．关于磁感线，下列说法中正确的是
A．磁感线是磁场中实际存在的曲线
B．磁体周围的磁感线都是从磁体北极出来，回到磁体南极
C．小磁针南极在某点受的磁场力的方向，跟该点磁感线方向相同
D．磁感线是分布在磁体外，不分布在磁体内
4．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“0～0.6A”，小灯泡上标有“3V 1.5W”字样．不考虑灯丝电阻变化，并保证电路安全，则（ ）

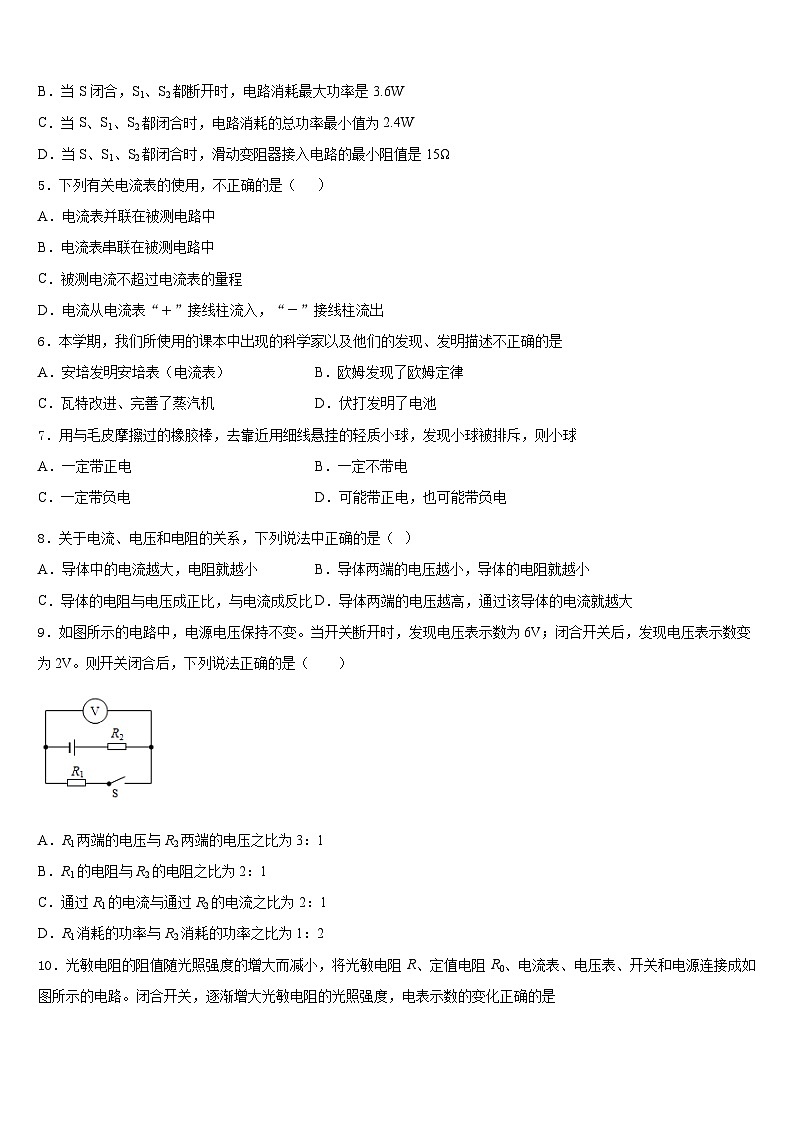

A．当S闭合，S1、S2都断开时，滑动变阻器接入电路的阻值范围是4Ω～20Ω
B．当S闭合，S1、S2都断开时，电路消耗最大功率是3.6W
C．当S、S1、S2都闭合时，电路消耗的总功率最小值为2.4W
D．当S、S1、S2都闭合时，滑动变阻器接入电路的最小阻值是15Ω
5．下列有关电流表的使用，不正确的是（ ）
A．电流表并联在被测电路中
B．电流表串联在被测电路中
C．被测电流不超过电流表的量程
D．电流从电流表“＋”接线柱流入，“－”接线柱流出
6．本学期，我们所使用的课本中出现的科学家以及他们的发现、发明描述不正确的是
A．安培发明安培表（电流表）B．欧姆发现了欧姆定律
C．瓦特改进、完善了蒸汽机D．伏打发明了电池
7．用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被排斥，则小球
A．一定带正电B．一定不带电
C．一定带负电D．可能带正电，也可能带负电
8．关于电流、电压和电阻的关系，下列说法中正确的是（ ）
A．导体中的电流越大，电阻就越小B．导体两端的电压越小，导体的电阻就越小
C．导体的电阻与电压成正比，与电流成反比D．导体两端的电压越高，通过该导体的电流就越大
9．如图所示的电路中，电源电压保持不变。当开关断开时，发现电压表示数为6V；闭合开关后，发现电压表示数变为2V。则开关闭合后，下列说法正确的是（ ）
A．R1两端的电压与R2两端的电压之比为3：1
B．R1的电阻与R2的电阻之比为2：1
C．通过R1的电流与通过R2的电流之比为2：1
D．R1消耗的功率与R2消耗的功率之比为1：2

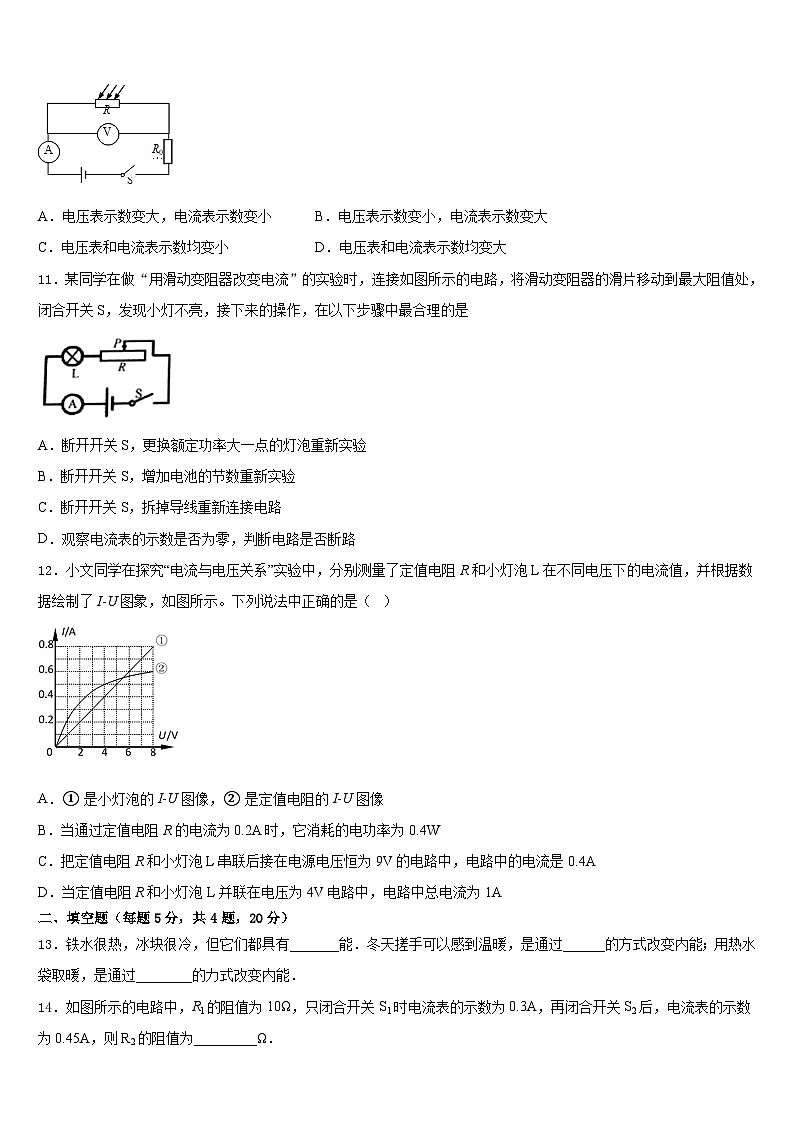

10．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻 R、定值电阻 R0、电流表、电压表、开关和电源连接成如图所示的电路。闭合开关，逐渐增大光敏电阻的光照强度，电表示数的变化正确的是
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大
C．电压表和电流表示数均变小D．电压表和电流表示数均变大
11．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是
A．断开开关S，更换额定功率大一点的灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，拆掉导线重新连接电路
D．观察电流表的示数是否为零，判断电路是否断路
12．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I-U图象，如图所示。下列说法中正确的是（ ）
A．① 是小灯泡的I-U图像，② 是定值电阻的I-U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
二、填空题（每题5分，共4题，20分）
13．铁水很热，冰块很冷，但它们都具有_______能．冬天搓手可以感到温暖，是通过______的方式改变内能；用热水袋取暖，是通过________的力式改变内能．
14．如图所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为_________Ω．
15．如左图所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如右图所示．则电阻的阻值为______；当变阻器滑片P处于a端时，电阻消耗的电功率为_____W．

16．如图为旋翼无人机，它依靠电池为电动机供电，带动机翼旋转实现升空。小明操纵遥控器，使无人机从地面先加速上升，然后减速上升，最后悬停在某一高度进行摄影。则无人机在加速上升过程中，电动机将______能转化为______能；从地面开始升空至刚悬停在某一高度的过程中，无人机的动能变化情况是______。
三、实验题（共12分）
17．（4分） (1)在研究滑动摩擦力的实验中，用弹簧测力计拉着木块在水平木板上做____运动（如图所示）。
(2)这时弹簧测力计所示的拉力为____N，木块受到摩擦力为____N，理由是木块处于平衡状态，拉力与摩擦力是一对____。
(3)如果在木块下加一粗糙的毛巾，摩擦力将____（填“变大”“变小”或“不变”），这一事实说明：滑动摩擦力大小与____有关。
(4)要探究滑动摩擦力的大小与压力的关系，需保持接触面不变，改变____的大小；这种方法叫____。
18．（4分）小明利用图所示的实验装置探究“影响电流热效应的因素”。甲、乙两瓶中装有质量与初温相同的煤油，甲电阻丝的阻值比乙电阻丝的阻值小。
(1)为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是因为_______________________；
(2)实验中，通过甲、乙电阻丝的电流__________，乙瓶中的温度计示数升高的快，由此得出的实验结论是______________________。
19．（4分）在探究电流与电压和电阻的关系实验中，电路图如图所示，电源电压为4.5V保持不变，三个定值电阻分别为Rx、10Ω、20Ω（忽略温度对电阻的影响）。
（1）在图甲中，将电路补充完整，要求当P向左滑动时，电流表的示数要变大；
（____________）
（2）在开关闭合前，在图甲中滑动变阻器的滑片应放在________端；(填 “A”“B”“P” )
（3）做完第三次实验后，保持滑片位置不变，断开开关，将电阻Rx换成10Ω的电阻，再闭合开关，此时电压表的示数____3V（填“>”“<”“=”“不确定”），调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R1；

（4）再断开开关，将10Ω的电阻换成20Ω的电阻，闭合开关，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R2， 则R1________R2。（填“>”“<”“=”“不确定”）
四、作图题（共16分）
20．（8分）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
21．（8分）请在方框里根据图中的电流方向，填入电流表和元件符号。要求当闭合开关时，两个灯泡都亮起来。（________）
五、计算题（共22分）
22．（10分）一辆汽车总质量为1200kg，以36km/h的速度在水平公路上做匀速直线运动，已知发动机的功率是60kW，求：
（1）10min内汽车发动机做了多少功?
（2）若发动机输出的能量全部转化为汽车的机械能，则汽车受到的阻力是多少?
23．（12分）把一个标有“6V 2.4W”字样的灯泡接在9V的电源上，若使灯泡正常发光，求：
(1)应串联的电阻的阻值；
(2)整个电路所消耗的电功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、D
5、A
6、A
7、C
8、D
9、D
10、B
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、内 做功 热传递
14、20
15、10 0.1
16、电 机械 先变大后变小
三、实验题（共12分）
17、匀速直线 2.4 2.4 平衡力 变大 接触面粗糙程度 压力 控制变量法
18、煤油的比热容比水小 相同 在相同时间内，电流相同时，导体的电阻越大，产生的 热量越多
19、 B ＞ ＜
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）3.6×107J；（2）6000N．
23、 (1)7.5Ω；(2)3.6W
