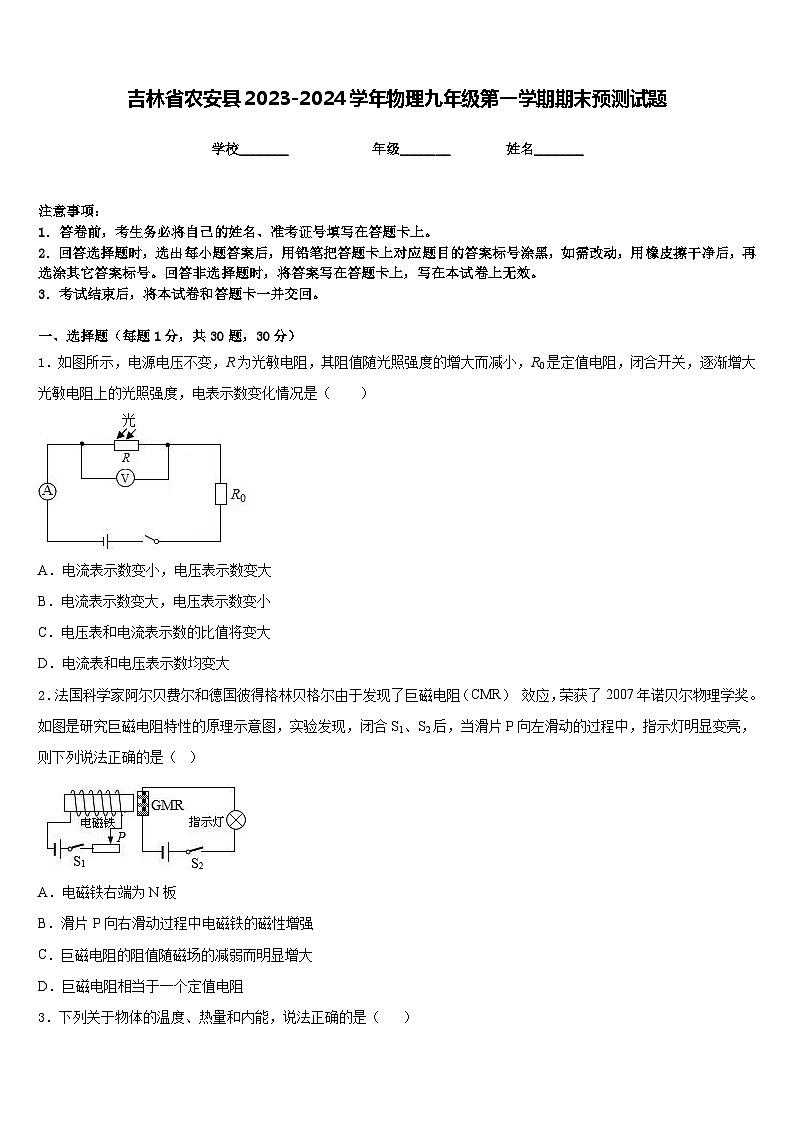

吉林省农安县2023-2024学年物理九年级第一学期期末预测试题含答案

这是一份吉林省农安县2023-2024学年物理九年级第一学期期末预测试题含答案，共10页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压不变，R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（ ）
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变大
D．电流表和电压表示数均变大
2．法国科学家阿尔贝费尔和德国彼得格林贝格尔由于发现了巨磁电阻（CMR） 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（ ）
A．电磁铁右端为N板
B．滑片P向右滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的减弱而明显增大
D．巨磁电阻相当于一个定值电阻

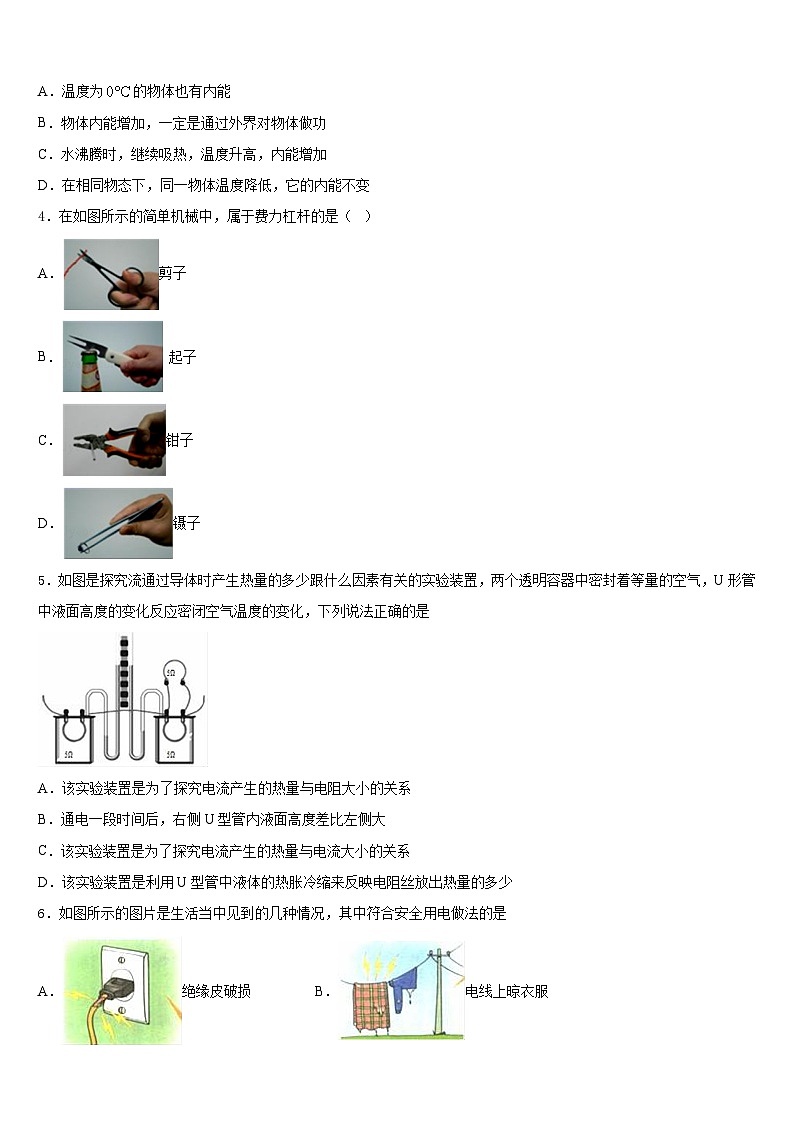

3．下列关于物体的温度、热量和内能，说法正确的是（ ）
A．温度为的物体也有内能
B．物体内能增加，一定是通过外界对物体做功
C．水沸腾时，继续吸热，温度升高，内能增加
D．在相同物态下，同一物体温度降低，它的内能不变
4．在如图所示的简单机械中，属于费力杠杆的是（ ）
A．剪子
B． 起子
C．钳子
D．镊子
5．如图是探究流通过导体时产生热量的多少跟什么因素有关的实验装置，两个透明容器中密封着等量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是
A．该实验装置是为了探究电流产生的热量与电阻大小的关系
B．通电一段时间后，右侧U型管内液面高度差比左侧大
C．该实验装置是为了探究电流产生的热量与电流大小的关系
D．该实验装置是利用U型管中液体的热胀冷缩来反映电阻丝放出热量的多少
6．如图所示的图片是生活当中见到的几种情况，其中符合安全用电做法的是
A．绝缘皮破损B．电线上晾衣服
C．机壳没有接地D．发现触电立即切断电源
7．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W
8．家庭电路中保险丝被烧断,可能的原因是( )
A．电路中出现断路B．电路中某盏灯的开关接触不良
C．保险丝选用的太粗D．电路中同时使用的用电器的总功率过大
9．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是（ ）
A．B．C．D．
10．如图所示是某同学家里用的电能表，下列说法正确的是（ ）
A．“220V”表示电能表应该接在“0～220V”的电路中使用；
B．“10(20)A”说明电能表的标定电流为10安；
C．“600revs／(kW·h)”表示电能表每消耗1度电，表盘转过600转；
D．电能表上的数据显示该同学家这个月用电就是123.4度。
11．某家用电器正常工作时的功率约为1000W，则它可能是（ ）
A．空调器B．白炽灯C．洗衣机D．语言复读机
12．如图所示是内燃机工作循环中的一个冲程，它是
A．压缩冲程，将化学能转化成内能
B．压缩冲程，将机械能转化成内能
C．做功冲程，将内能转化成机械能
D．做功冲程，将机械能转化成内能
二、填空题（每题5分，共4题，20分）
13．如图是小灯泡L和定值电阻R的电流与电压关系的图象．现将它们并联后接在电压为2V的电源两端，则干路中的电流是_____A，小灯泡L的实际电功率是_____W．
14．一盏标有“220V 100W”的白炽灯正常发光时的电阻为_____Ω；若此白炽灯正常工作1h，则该灯消耗的电能为_____kW•h．
15．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．红灯和绿灯是______联的．
16．某四冲程汽油机飞轮的转速为2400r/min，则这台汽油机在1s内对外做功___________次。如图所示是汽油机___________冲程，它___________依靠飞轮的惯性完成的。（选填“是”或“不是”）
三、实验题（共12分）
17．（4分）小明设计了如图甲所示电路探究“电流与电阻的关系”，所用实验器材：电压4.5V的电源，电流表、电压表、开关，阻值分别为5Ω，10Ω， 20Ω的定值电阻各一个，标有“30Ω， 1A”字样的滑动变阻器一只，导线若干。
（1）请用笔画线代替导线，将图乙中的实物连接完整；
（____________）
（2）小明先将5Ω电阻接入电路，闭合开关前，应将滑动变阻器滑片P滑至最________（左/右）端。闭合开关后，移动滑片至某一位置，并记下此时电流表示数0.4A；
（3）换上10Ω的电阻后，闭合开关，电压表示数将________（变大/变小），此时应将滑片P向______（左/右）端移动，使电阻两端电压为________ V，记下此时电流表示数；
（4）改用20Ω重复(3)中实验后，小明还想再换一只电阻进行上述探究实验，在不改变电路其它接线方法时，他可选用的电阻阻值范围是________。（小数保留2位）
18．（4分）小明家里新购置了一只热水壶如图甲所示，可以烧开冷水并将其保温，其铭牌如下表所示。图乙是热水壶的电路图，S是用感温材料制造的温控开关，R2是供加热的电阻。分析电路图乙可知：
（1）当S接通时，饮水机处于______（选填“加热”或“保温”下同）状态，当S断开时处于______状态；
（2）正常工作时该饮水机将热水罐中0.5kg，35℃的温水加热到95℃，用时5min。用这些数据及题目中的信息，计算热水罐中的水吸收的热量和该饮水机加热状态时的效率_____；[c水=4.2×103J/（kg⋅℃）]
（3）如果要使饮水机在保温状态时的加热功率是加热状态时的一半，则电阻R1与R2的比值是______。
19．（4分）小华做“测量小灯泡的功率”的实验。电源电压为4V，保持不变，小灯泡额定电压为2.5 V，滑动变阻器标有“20Ω 1A”字样。
(1)如图甲所示是小华正准备接入最后一根导线（图中虚线所示）时的实验电路。请指出图中在操作上存在的不妥之处：________________________；
(2)实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，滑动变阻器的滑片应向_________移动：当电压表的示数达到额定电压时，电流表的示数如图乙所示，则小灯泡的额定功率为___W；
(3)下表是某小组记录与处理实验数据的表格（部分）小明认为表格内数据不是真实的，请你写出他的判断依据：_______。
四、作图题（共16分）
20．（8分）在图中画出正确使用动滑轮提升重物的绕线方法
（______）
21．（8分）在如图所示的电路中，有一根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合开关，向左端移动滑动变阻器的滑片时小灯泡变亮。
（____）
五、计算题（共22分）
22．（10分）如图所示的电路中，已知电源电压U=12V保持不变，电阻R3=8Ω，闭合开关S,电压表的示数为8V。
（1）求电流表的示数。
（2）求R1与R2阻值之和。
（3）根据已知条件求R3的功率。
23．（12分）在家用电器调查活动中，小亮让电热水器单独工作2min，测得家中如图所示的电能表转盘转了70r，电热水器中50L的水升温1℃。求：
（1）这个电热水器的实际功率；
（2）该热水器的加热效率；
（3）若用酒精作为燃料，在不计能量损失的情况下，使相同质量的水升高相同的温度，需燃烧多少千克的酒精？（c水＝4.2×103J／(kg·℃）；酒精的热值q=3.0×107J/kg）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、A
4、D
5、D
6、D
7、B
8、D
9、B
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、0.8 1.2
14、484 0.1
15、并联
16、20 做功 不是
三、实验题（共12分）
17、 右 变大 右 2 3.33Ω~24Ω
18、加热 保温 84%
19、滑动变阻器未滑到最大阻值处 左 0.8 该数据对应滑动变阻器接入阻值超过滑动变阻器最大阻值
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)0.5A；(2)16Ω；(3)2W
23、（1）2100W；（2）83.3%；（3）0.007kg。
额定频率
50Hz
环境温度
10℃～38℃
加热功率
500W
环境湿度
≤90%
额定电压
220V
制热水能力
≥90℃5L/h
小灯泡的规格
电压表的示数U/V
电流表的示数I/A
电功率P/W
亮度
U额=2.5V
1.0
0.1
1
较暗
