北京市西城区月坛中学2023-2024学年物理九年级第一学期期末联考模拟试题含答案

展开

这是一份北京市西城区月坛中学2023-2024学年物理九年级第一学期期末联考模拟试题含答案，共10页。

学校_______ 年级_______ 姓名_______
注意事项：
1．答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．甲、乙两机械的三种性能指标的对比如图自中点O越向外，数值越大，例如m甲A．有用功相同时，所消耗的能量更多
B．机械效率较高
C．做功较慢
D．有用功较小
2．如图所示，电源电压和灯L的电阻不变，灯L上标有“6V3W”字样。当开关S闭合，滑片P移至a端时，电流表的示数为1.0A，灯L正常发光；当开关S断开，滑片P移至b端时，电源电压U和灯L消耗的电功率P为（）
A．6V、1.5WB．6V、0.75WC．3V、1.5WD．3V、0.75W
3．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是（）
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a，L2实际功率为3W
C．S2断开、S1接a，比S2闭合、S1接b 时L2更亮
D．S2闭合、S1接b，比S2断开、S1接a 时L2更亮

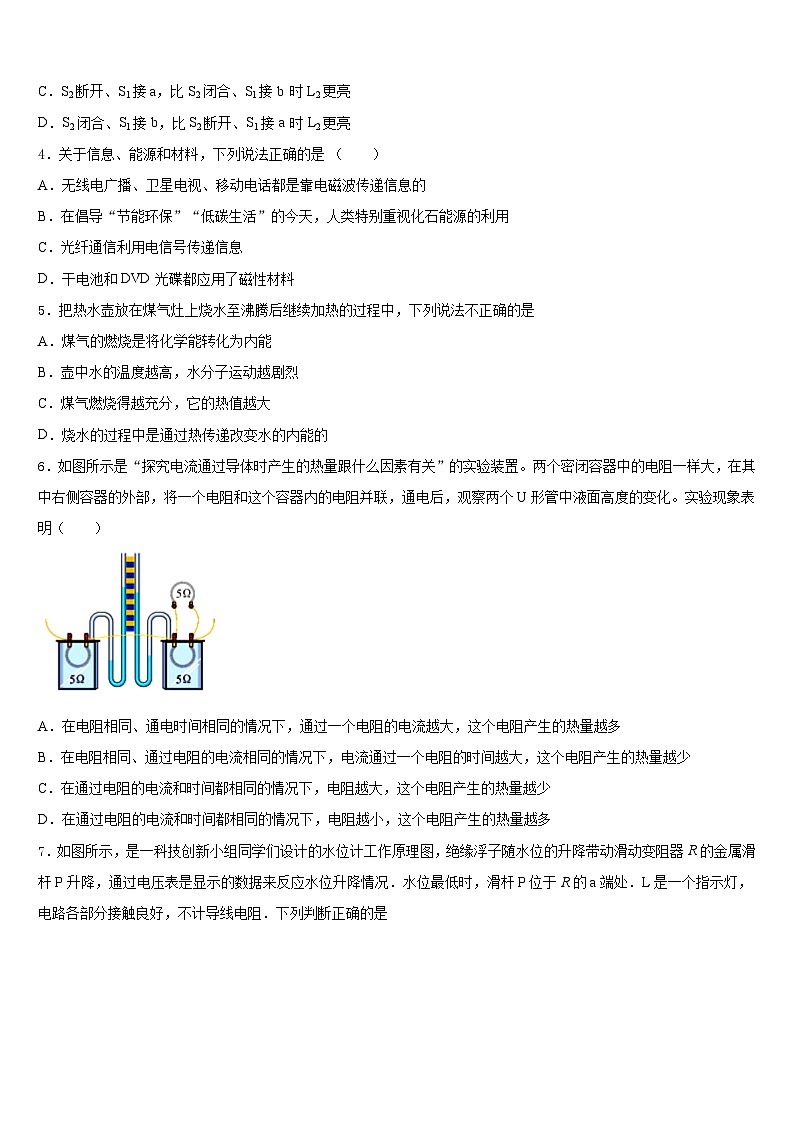

4．关于信息、能源和材料，下列说法正确的是（）
A．无线电广播、卫星电视、移动电话都是靠电磁波传递信息的
B．在倡导“节能环保”“低碳生活”的今天，人类特别重视化石能源的利用
C．光纤通信利用电信号传递信息
D．干电池和DVD光碟都应用了磁性材料
5．把热水壶放在煤气灶上烧水至沸腾后继续加热的过程中，下列说法不正确的是
A．煤气的燃烧是将化学能转化为内能
B．壶中水的温度越高，水分子运动越剧烈
C．煤气燃烧得越充分，它的热值越大
D．烧水的过程中是通过热传递改变水的内能的
6．如图所示是“探究电流通过导体时产生的热量跟什么因素有关”的实验装置。两个密闭容器中的电阻一样大，在其中右侧容器的外部，将一个电阻和这个容器内的电阻并联，通电后，观察两个U形管中液面高度的变化。实验现象表明（）
A．在电阻相同、通电时间相同的情况下，通过一个电阻的电流越大，这个电阻产生的热量越多
B．在电阻相同、通过电阻的电流相同的情况下，电流通过一个电阻的时间越大，这个电阻产生的热量越少
C．在通过电阻的电流和时间都相同的情况下，电阻越大，这个电阻产生的热量越少
D．在通过电阻的电流和时间都相同的情况下，电阻越小，这个电阻产生的热量越多

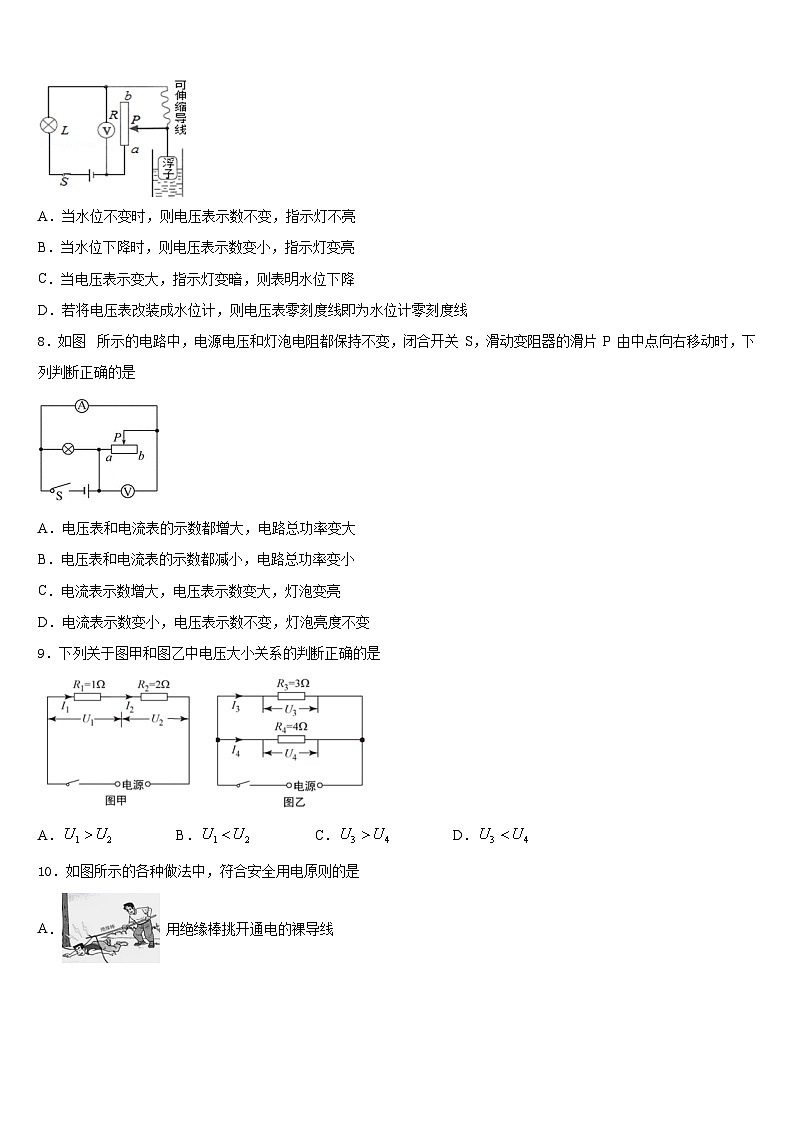

7．如图所示，是一科技创新小组同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表是显示的数据来反应水位升降情况．水位最低时，滑杆P位于R的a端处．L是一个指示灯，电路各部分接触良好，不计导线电阻．下列判断正确的是
A．当水位不变时，则电压表示数不变，指示灯不亮
B．当水位下降时，则电压表示数变小，指示灯变亮
C．当电压表示变大，指示灯变暗，则表明水位下降
D．若将电压表改装成水位计，则电压表零刻度线即为水位计零刻度线
8．如图所示的电路中，电源电压和灯泡电阻都保持不变，闭合开关 S，滑动变阻器的滑片 P 由中点向右移动时，下列判断正确的是
A．电压表和电流表的示数都增大，电路总功率变大
B．电压表和电流表的示数都减小，电路总功率变小
C．电流表示数增大，电压表示数变大，灯泡变亮
D．电流表示数变小，电压表示数不变，灯泡亮度不变
9．下列关于图甲和图乙中电压大小关系的判断正确的是
A．B．C．D．
10．如图所示的各种做法中，符合安全用电原则的是
A．用绝缘棒挑开通电的裸导线
B．绝缘皮损坏时可以继续使用
C．在高压线附近放风筝
D．用湿布擦拭发光的电灯
11．干电池在工作过程中，它的作用是
A．化学能转化为电能B．化学能转化为机械能
C．电能转化为化学能D．机械能转化为电能
12．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
二、填空题（每题5分，共4题，20分）
13．蓄电池常作为汽车或电动车等使用的电源，需预先充电．对蓄电池充电时，把______能转化为_____能．
14．如图所示，电源电压为6V，电阻R1的阻值为8Ω。闭合开关后，电流表的示数为0.9A，则通过电阻R1的电流为_____A，R2的电功率为______W。
15．请在图中用笔画线代替导线，正确连接家庭电路中的电灯、开关和插座。
（_______）
16．如图所示，若甲、乙两表为电压表，当开关S闭合时，两个电压表的示数之比为U甲：U乙＝5：2，则电阻R1：R2＝_____．将甲、乙两表改为电流表，且把S断开，则两个电流表的示数之比I甲：I乙＝_____．
三、实验题（共12分）
17．（4分）在“测量小灯泡电功率”的实验中，已知电源电压为3V，小灯泡的额定电压为2.5V．
(1) 连接电路时，开关应_____________．
(2) 闭合开关前，应先将滑动变阻器的滑片移到_________端(选填“A”或“B”)．闭合开关后，发现小灯泡不亮，电流表指针偏转，电压表示数为零，产生故障的原因可能是_________．若闭合开关后，发现灯泡不亮，电流表的示数为零，电压表的示数为3V，产生的故障的原因可能是__________________．
(3) 排除故障后，实验得到的数据如下表．在第1次实验中，小灯泡两端电压为2V时，电流表示数如图乙所示，则通过小灯泡的电流为_________A，此时小灯泡的实际功率为_____W．
(4) 由上表可知，小灯泡的额定功率为_________W．
(5) 某同学根据测出的三组数据求出各次电阻，发现灯泡不同电压下的电阻值不同，这是因为灯泡的电阻值与____________有关．
18．（4分） “在探究动能大小与质量关系”的两次实验中，小球从同一高度由静止开始释放时的场景如图所示，木板固定在水平面上，该实验是通过比较________来比较小球动能大小的，图中错误的操作是________．改正后进行实验，发现木块会从木板右侧滑出，则可以通过________（选填“增大”或“减小”）木块的质量来加以改进．
19．（4分）在探究“导体的电阻跟哪些因素有关”的问题时，老师引导同学们做了如下实验：
（1）猜想：导体电阻可能与导体材料、横截面积、__________、温度有关．
（2）实验时，同学们用如下图的实验装置分别把a、b、c、d四根金属丝接入电路A、B两点之间，探究情况如下表：
当选用__________（填序号）两根金属丝，可探究导体电阻跟导体材料的关系．
（3）如下图的实验，可探究导体电阻与________________的关系．
（4）实验中，通过观察灯泡亮度来比较电阻大小，下列用到的研究方法与本实验相同的是_______（填字母）
A．探究“电流的热效应”时，通过温度计示数比较吸热的多少
B．为了形象地描述磁场，引入磁感线
C．学习电流时，我们可以通过对比水流来认识它
D．探究电压一定时，电流与电阻的关系
四、作图题（共16分）
20．（8分）根据下图的实物电路在方框内画出对应的电路图。
（______）
21．（8分）用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑片，灯泡变亮．
（________）
五、计算题（共22分）
22．（10分）某农家乐建了一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明，保温和加热，冬季白天有日光的时候，灯泡不亮，开启该系统的保温功能，晚上开启该系统的加热功能，大棚照明调温功能的原理电路图如图所示，已知电源电压为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为4：7，R2=70Ω，L是标有“220W 100W”的灯泡，请解答下列问题
(1).灯泡正常工作时的电阻多大？
(2).电热丝R1保温时的电功率P1和加热时的电功率P1′各为多少？
23．（12分）在如图所示的电路中，标着“”的小灯泡，灯泡的电阻不随温度的变化。电源电压U＝3V，R＝5Ω．求：
（1）只闭合开关S1时，电流表A的示数是多少？
（2）当开关S1和S2同时闭合后，电流表A的示数又是多少？
（3）当开关S1和S2同时闭合后，小灯泡的实际电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、A
5、C
6、A
7、B
8、D
9、B
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、电化学
14、0.75 0.9
15、
16、3:2 3:5
三、实验题（共12分）
17、断开 A 灯泡短路灯泡断路 0.2 0.4 0.55 温度
18、木块在木板上滑行的距离两次实验中未保持木块初始位置相同增大
19、长度 b、c 温度 A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 484Ω；(2)160W； 1210W。
23、（1）0.6A（2）0.9A（3）0.9W
实验次数
电压表示数U/V
电流表示数I/A
小灯泡电功率P/W
1
2.0
2
2.5
0.22
0.55
3
2.8
0.24
0.67
序号
材料
长度（m）
横截面积（mm2）
灯泡亮度
a
铝丝
2
1
较亮
b
镍铬合金丝
2
0.5
最暗
c
铝丝
2
0.5
较暗
d
铝丝
1
1
最亮
