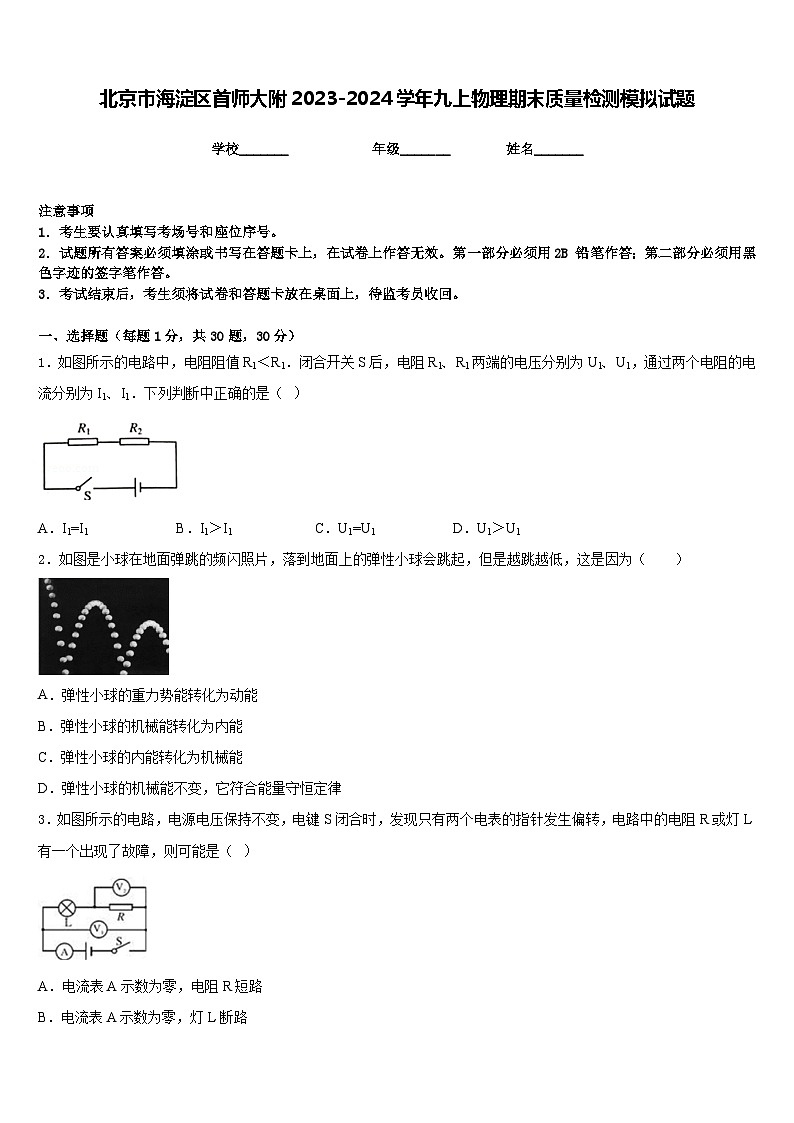

北京市海淀区首师大附2023-2024学年九上物理期末质量检测模拟试题含答案

这是一份北京市海淀区首师大附2023-2024学年九上物理期末质量检测模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，下列说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路中，电阻阻值R1＜R1．闭合开关S后，电阻R1、R1两端的电压分别为U1、U1，通过两个电阻的电流分别为I1、I1．下列判断中正确的是（ ）
A．I1=I1B．I1＞I1C．U1=U1D．U1＞U1
2．如图是小球在地面弹跳的频闪照片，落到地面上的弹性小球会跳起，但是越跳越低，这是因为（ ）
A．弹性小球的重力势能转化为动能
B．弹性小球的机械能转化为内能
C．弹性小球的内能转化为机械能
D．弹性小球的机械能不变，它符合能量守恒定律
3．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路

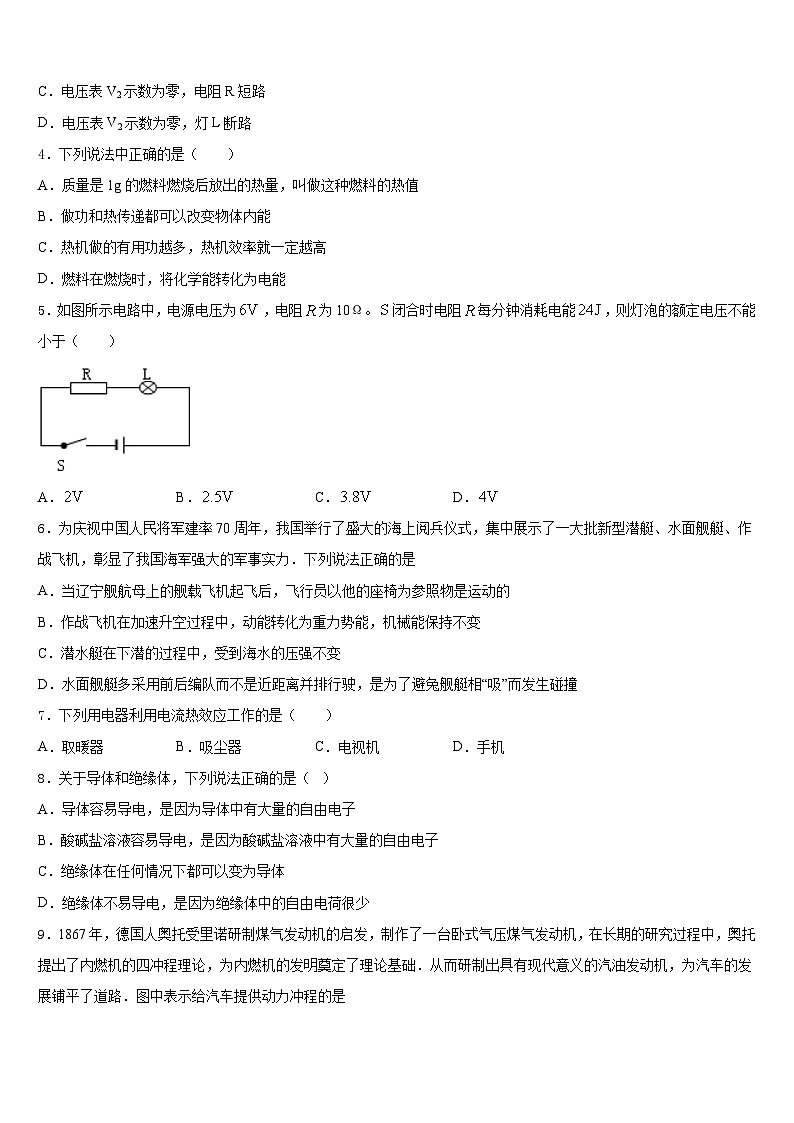

4．下列说法中正确的是（ ）
A．质量是1g的燃料燃烧后放出的热量，叫做这种燃料的热值
B．做功和热传递都可以改变物体内能
C．热机做的有用功越多，热机效率就一定越高
D．燃料在燃烧时，将化学能转化为电能
5．如图所示电路中，电源电压为，电阻为10Ω。闭合时电阻每分钟消耗电能，则灯泡的额定电压不能小于（ ）
A．B．C．D．
6．为庆视中国人民将军建率70周年，我国举行了盛大的海上阅兵仪式，集中展示了一大批新型潜艇、水面舰艇、作战飞机，彰显了我国海军强大的军事实力．下列说法正确的是
A．当辽宁舰航母上的舰载飞机起飞后，飞行员以他的座椅为参照物是运动的
B．作战飞机在加速升空过程中，动能转化为重力势能，机械能保持不变
C．潜水艇在下潜的过程中，受到海水的压强不变
D．水面舰艇多采用前后编队而不是近距离并排行驶，是为了避兔舰艇相“吸”而发生碰撞
7．下列用电器利用电流热效应工作的是（ ）
A．取暖器B．吸尘器C．电视机D．手机
8．关于导体和绝缘体，下列说法正确的是（ ）
A．导体容易导电，是因为导体中有大量的自由电子
B．酸碱盐溶液容易导电，是因为酸碱盐溶液中有大量的自由电子
C．绝缘体在任何情况下都可以变为导体
D．绝缘体不易导电，是因为绝缘体中的自由电荷很少

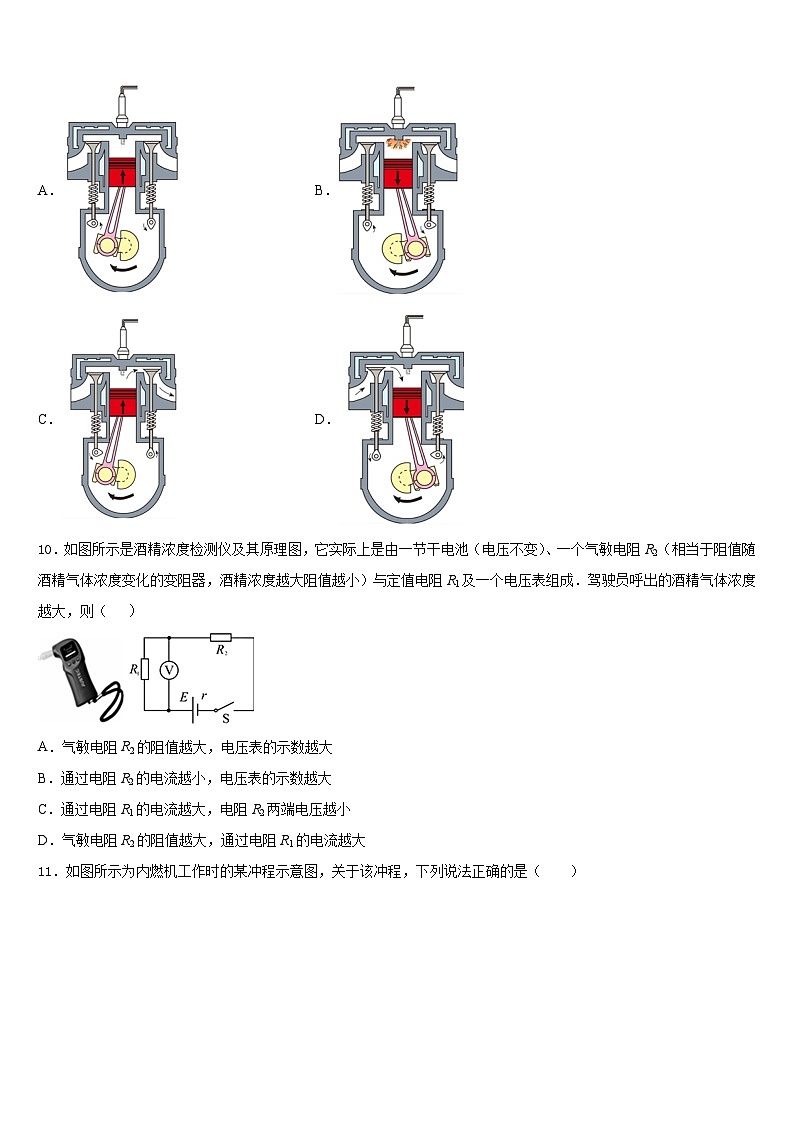

9．1867年，德国人奥托受里诺研制煤气发动机的启发，制作了一台卧式气压煤气发动机，在长期的研究过程中，奥托提出了内燃机的四冲程理论，为内燃机的发明奠定了理论基础．从而研制出具有现代意义的汽油发动机，为汽车的发展铺平了道路．图中表示给汽车提供动力冲程的是
A．B．
C．D．
10．如图所示是酒精浓度检测仪及其原理图，它实际上是由一节干电池（电压不变）、一个气敏电阻R2（相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大阻值越小）与定值电阻R1及一个电压表组成．驾驶员呼出的酒精气体浓度越大，则（ ）
A．气敏电阻R2的阻值越大，电压表的示数越大
B．通过电阻R2的电流越小，电压表的示数越大
C．通过电阻R1的电流越大，电阻R2两端电压越小
D．气敏电阻R2的阻值越大，通过电阻R1的电流越大
11．如图所示为内燃机工作时的某冲程示意图，关于该冲程，下列说法正确的是（ ）
A．该冲程燃气对外做功内能减少B．气缸内燃气分子热运动加剧
C．该冲程内能转化为机械能D．气缸内燃气从外界吸收热量
12．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．做功和热传递在改变物体的内能上是等效的
B．高温物体传出的热量比低温物体传出的热量不一定多
C．物体的内能的大小只与物体的温度有关
D．物体温度不变，内能就不一定不变
二、填空题（每题5分，共4题，20分）
13．在生活中节约用电是一种美德，1度电能够使25W的灯泡正常工作______h；若教室里安装有8盏这样的灯泡，当它们正常工作40min可以使参数为“3600R/kW•h”的电能表的表盘转动______转
14．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2 V，则L1两端的电压为________，L2两端的电压为________．
15．如图甲所示电路中，电源电压不变．闭合开关，滑片P由b端逐渐滑到a端的过程中，电压表示数U与电流表示数I的变化关系如图乙所示，则滑动变阻器的最大阻值为__________Ω，固定电阻R的阻值为__________Ω．
16．在探究“电路中的电压”实验中，如图用电压表分别测出 _____两端的电压，灯泡 L1、L2两端的电压。发现串联电路两端的电压_____串联电路中各部分电路两端的电压之和。
三、实验题（共12分）
17．（4分）为了探究“当接触面相同时，滑动摩擦力大小与压力的关系”，小明设计了如图所示的实验装置。
（1）当物块 A 做匀速直线运动时，它所受摩擦力的大小等于弹簧测力计的读数，这种测量摩擦力的方法是_____________法；
（2）在同一次实验中，小明发现，当用不同的速度匀速拉物块 A，弹簧测力计的示数不变，说明滑动摩擦力的大小与物体运动速度的大小_____________（选填“有关”或“无关”）。
（3）在实验中小明通过改变物块 A 的重力进行多次实验，记录的数据如表。通过分析可知，当接触面粗糙程度不变时，接触面受到的压力越大，滑动摩擦力越大；如果滑动摩擦力与接触面受到的压力的比值等于接触面的滑动摩擦系数，则该接触面的滑动摩擦系数为 _____________。（结果保留 1 位小数）。
18．（4分）如图甲，将玩具电动机、电池、开关用导线连接起来。
(1)闭合开关，电动机转动，这是利用通电线圈在__________里受力转动的原理工作的；如果只改变电流方向，电动机转动方向__________（选填“不变”或“改变”）。
(2)如果将电源换成灵敏电流表，电路连接如图乙，当用手快速转动电动机转轴时，发现灵敏电流表指针__________（选填“偏转”或“不偏转”），它在生活中的应用有__________（举出一例即可）；它在工作过程中的能量转化是将_____能转化为__________能。
19．（4分）在做“用伏安法测电阻”的实验中。实验器材有:两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（________）
（2）闭合开关前，滑动变阻器的滑片应置于_______端（选填“A”或“B”）；此实验中滑动变阻器除保护电路外，还起到的作用是______________。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是_______（填符号）；
A．R断路 B．R短路 C．Rx断路 D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为_______A，它的阻值是_______Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=_______．
四、作图题（共16分）
20．（8分）汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形将电路图补充完整。
（_______）
21．（8分）请在图中补画两根导线，使电压表能正确测量灯L1两端的电压。
（______）
五、计算题（共22分）
22．（10分）如图所示电路中，电源电压不变，灯L标有“6V、0.5A”字样，定值电阻R的阻值为20Ω.闭合开关S，灯L正常发光.则
（1）电流表的示数是多少？
（2）电源电压是多大？
23．（12分）如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω．
（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值．
（2）当开关S1、S2均闭合时，求电压表和电流表的示数．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、C
4、B
5、D
6、D
7、A
8、D
9、B
10、C
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、40 480
14、4V 2V
15、12 6
16、电源 等于
三、实验题（共12分）
17、转换 无关 0.4
18、磁场 改变 偏转 发电机 机械能 电能
19、 B 改变定值电阻两端的电压 D 0.3 8.3
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）16V
23、（1）0.4A； 5Ω；（2）6V和0.9A．
次数
1
2
3
4
5
6
A的重力（N）
2.0
3.0
4.0
5.0
6.0
7.0
测力计读数（N）
0.8
1.3
1.6
1.9
2.4
2.8
