北京市大兴区2023-2024学年物理九年级第一学期期末统考模拟试题含答案

这是一份北京市大兴区2023-2024学年物理九年级第一学期期末统考模拟试题含答案，共14页。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．下列物理量中，以科学家欧姆的名字作为单位的是（ ）
A．电流B．电阻C．电压D．电功
2．在探究串联电路中用电器两端的电压与电源两端电压的关系时，小阳利用图所示的电路采集了一组数据，并猜想:在此串联电路中，两个灯泡两端电压之和等于电源两端的电压。针对小阳的猜想，下列分析中正确的是
A．“电源两端的电压”为自变量
B．“两个灯泡两端的电压之和”为自变量
C．“电源两端的电压”为因变量
D．“灯泡两端的电压”为因变量
3．家用电冰箱中消耗电能的器件主要是电动压缩机和照明灯泡．其中电动压缩机M受温控开关S1控制，照明灯泡L受门控开关S2控制．温控开关S1和门控开关S2既能单独工作又能同时工作．如图所示是几个同学画的家用电冰箱的电路图，其中正确的是（ ）
A．B．
C．D．

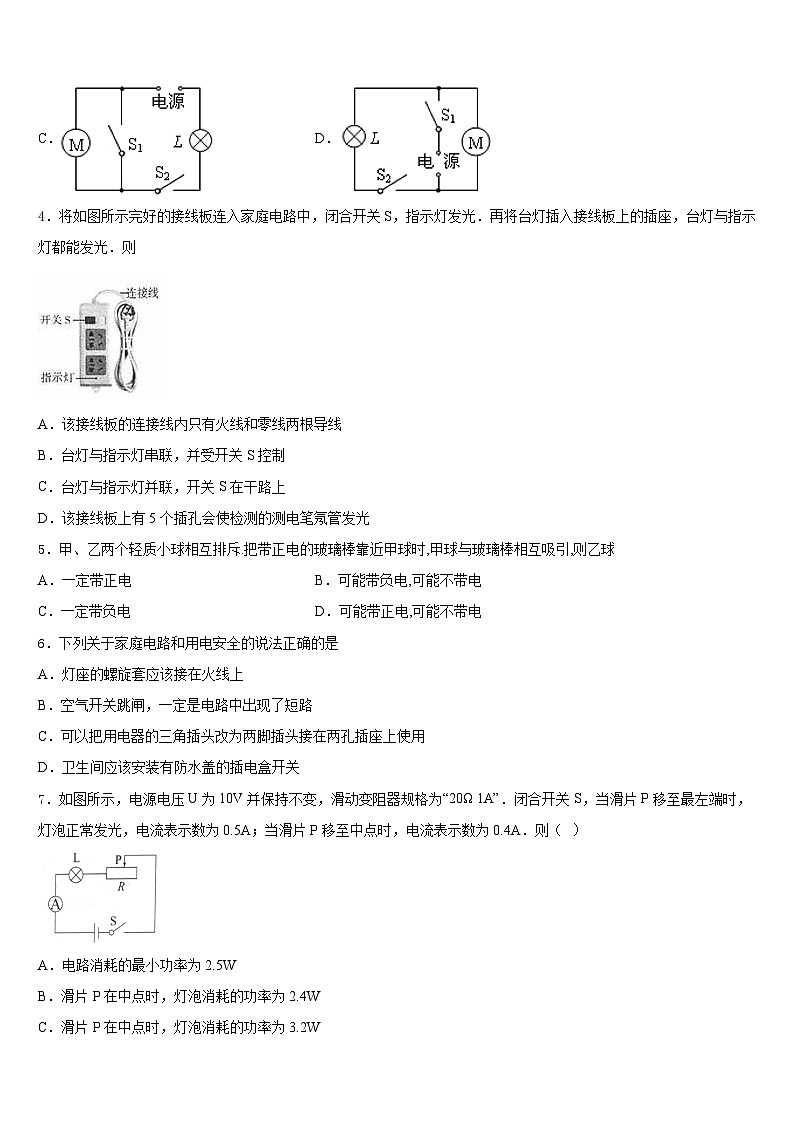

4．将如图所示完好的接线板连入家庭电路中，闭合开关S，指示灯发光．再将台灯插入接线板上的插座，台灯与指示灯都能发光．则
A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，并受开关S控制
C．台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的测电笔氖管发光
5．甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时,甲球与玻璃棒相互吸引,则乙球
A．一定带正电B．可能带负电,可能不带电
C．一定带负电D．可能带正电,可能不带电
6．下列关于家庭电路和用电安全的说法正确的是
A．灯座的螺旋套应该接在火线上
B．空气开关跳闸，一定是电路中出现了短路
C．可以把用电器的三角插头改为两脚插头接在两孔插座上使用
D．卫生间应该安装有防水盖的插电盒开关
7．如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）
A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J

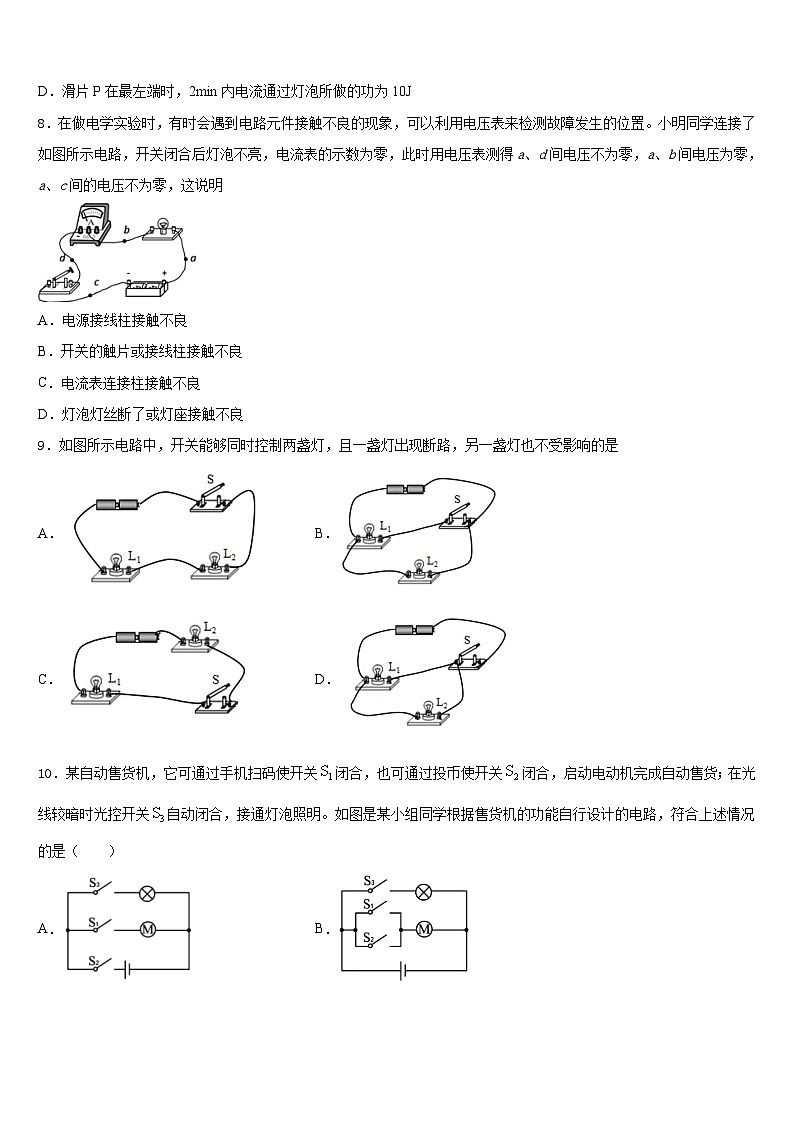

8．在做电学实验时，有时会遇到电路元件接触不良的现象，可以利用电压表来检测故障发生的位置。小明同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、b间电压为零，a、c间的电压不为零，这说明
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表连接柱接触不良
D．灯泡灯丝断了或灯座接触不良
9．如图所示电路中，开关能够同时控制两盏灯，且一盏灯出现断路，另一盏灯也不受影响的是
A．B．
C．D．
10．某自动售货机，它可通过手机扫码使开关闭合，也可通过投币使开关闭合，启动电动机完成自动售货；在光线较暗时光控开关自动闭合，接通灯泡照明。如图是某小组同学根据售货机的功能自行设计的电路，符合上述情况的是（ ）
A．B．
C．D．
11．对于同一物态的某种物质，根据得知（ ）
A．比热跟热量成正比
B．比热跟质量成反比
C．比热跟温度变化成反比
D．吸收或放出的热量跟质量与温度变化的乘积之比是个恒量
12．如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
13．如图是工厂、加油站里常见的“静电清除杆”。当工人进行静电清除时，只需站在杆旁手摸上端的黑色圆球即可清除人体中的静电。下列有关说法中正确的是
A．人体与衣服摩擦起电的过程是创造电荷的过程
B．杆上端的黑色圆球可以用橡胶和玻璃制成
C．为达到更好的静电清除效果，应将杆下端的导电线埋入地下
D．若人体带有负电，则清除静电时金属杆中电流方向是自上向下的
14．如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则
A．I1：I2=1:1，U1：U2=2:1
B．I1：I2=1:2，U1：U2=1:1
C．I1：I2=1:1，U1：U2=1:2
D．I1：I2=1:2，U1：U2=1:2
15．在如下图所示的电路中，当S闭合，滑动变阻器的滑片P向左滑动时，电流表和电压表示数（ ）
A．电流表示数变大，电压表示数变小
B．电流表示数变小，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变大，电压表示数变大
16．如图所示，将吹风机的插头插入插座，闭合它的开关，吹风机不工作；闭合灯泡开关，灯泡亮。保持灯泡开关闭合，拔出插头，用测电笔分别接触插座的B、C两孔，发现接B时氖管不发光，接C时发光。若电路中只有一处故障，则故障可能是（ ）
A．零线上保险丝熔断B．AB间电路断路
C．插座短路D．CD间电路断路
17．如图所示，把图钉按在铅笔的一端，手握铅笔使图钉钉帽在粗糙的硬纸板上来回摩擦，然后用手轻触钉帽，感觉钉帽的温度明显升高了，甚至发烫。关于该实验，下列说法正确的是( )
A．图钉的温度升高，内能减小
B．图钉的内能增加，纸板的内能也增加
C．改变图钉内能的方式是热传递
D．图钉内能的大小等于图钉克服摩擦力做功的多少
18．一个标有“12V 6W”的灯泡接入某电路中，测得通过它的电流是0.4A，则它的实际功率
A．等于6WB．小于6WC．大于6WD．无法判断
19．下列有关电流形成的说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路中有持续电流时就一定有电源
C．正、负电荷同时向相反方向定向移动不能形成电流
D．金属导体中,自由电子定向运动的方向,就是电流的方向
20．如图中两灯规格不同，能测出通过灯L1电流的电路是（ ）
A．B．C．D．
21．为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述，正确的是
A．一节新干电池的电压约为2V
B．一节新蓄电池的电压约为1.5V
C．我国照明电路的电压是220V
D．对人体安全的电压是36V
22．关于家庭电路和安全用电，下列说法正确的是
A．保险丝烧断一定是发生了短路
B．只有 220V 电压才能引起人触电
C．开关一定要接在零线上
D．家用电器的金属外壳一定要接地
23．如图是一种自动测定油箱内油面高度的装置。弯月形的电阻R与金属滑片P构成一个滑动变阻器。当油箱中的浮子向上运动时，下列说法正确的是（ ）
A．电路中的电流变小，油量表是用电流表改装的
B．电路中的电流变大，油量表是用电压表改装的
C．电阻R两端的电压变小，油量表是用电流表改装的
D．电阻R两端的电压变大，油量表是用电压表改装的
24．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座中，保险丝熔断，室内电灯全部熄灭，其原因可能是
A．台灯的插头短路B．台灯内灯泡短路
C．插座原已短路D．台灯的功率过大
25．如图所示为一款家用电吹风的简化电路图，则（ ）
A．1档为冷风档B．2档为关闭档
C．3档为热风档D．热风档时电风扇与电热丝串联
26．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
27．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关，洗手间1的开关用S1表示，洗手间2的开关用S2表示）车厢中指示灯才会发光提示旅客“洗手间有人”。图所示的电路图能实现上述要求的
A．B．
C．D．
28．能源、信息和材料是现代社会发展的三大支柱．关于能源、信息和材料，下列说法错误的是
A．在倡导“节能环保”“低碳生活”的今天，人类特别重视太阳能的利用
B．超导材料可应用于电饭锅和远距离输电线
C．卫星导航在传递信息过程中主要依靠电磁波
D．光纤具有抗干扰、信号衰减小的特点，适用于远距离、大容量信息传输
29．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）
A．1:2B．9:2
C．9:4D．3:2
30．如图所示，两个透明容器中密闭着等量的空气，A、B两U形管内的液面相平，电阻丝的电阻R1=R2=R1．小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关．下列说法正确的是
A．此实验在探究电热Q与电阻R是否有关
B．通过R1的电流和通过R2的电流大小相等
C．电阻R1两端的电压和R2两端的电压相等
D．通电后，A管的液面将会比B管的液面高
二、填空题（每空1分，共10题，20分）
31．一只标有“8V 4W”小灯泡，现将该小灯曾在12V的电源上，为使其正常发光，应串联一个____Ω的电阻。若将标有“8V 4W”甲灯泡和标有“4V 4W”乙灯泡串联接在某一电源上，则为了电路安全，电源电压最高为_____V，甲、乙灯泡两端电压之比为_______。（忽略温度对灯丝电阻的影响）
32．在某一温度下，两个电路元件A和B中的电流与电压的关系如图所示，由图可知，元件A的电阻是____Ω，将元件A、B串联后接在电源两端，流过元件A、B的电流是0.4A，则电源电压为____V，若将元件A、B并联后接在1V的电源两端，那么流过干路的电流是_______A。
33．一电动机线圈的电阻为1Ω，线圈两端所加电压为3V时，电动机正常工作，通过的电流为0.6A，则电动机正常工作10min，产生的热量是______ J。
34．如图所示，电度表的示数为____________kW•h，电度表允许通过的最大电流是____________A。
35．在综合实践活动中某同学设计了如图所示的调光台灯，闭合开关，用电压表和电流表对调节过程进行研究，在调节滑动变阻器使灯泡变亮的过程中，电压表V1的示数变______和电压表V2的示数变______（电源电压保持不变）（选填大或小）。
36．2019年5月17日，我国用火箭将第45颗北斗导航卫星成功发射．火箭在穿越大气层时剧烈升温，通过_______的方式增大了它的内能；卫星升入太空后利用 _____（选填“超声波”或“电磁波”）传递信息．
37．在如图所示的电路中，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，电流表A1的示数_____，电流表A1与A2的示数之差_____。（前两空均选填“变大”、“变小”、“不变”）当滑片移到某一位置时，两电流表的指针偏转程度相同时R1与R2的电功率之比为_____。
38．一台玩具四驱车上的小电动机，两端接上3V电压时它正常转动，通过线圈的电流为0.4A。若电动机内的线圈电阻为2.5Ω，则通电一分钟，小电动机消耗的电能是___J，线圈产生的热量是____J。
39．如图所示某移动电源（俗称充电宝）有两个输出端，这两个输出端的连接方式是________（选填“串联”或“并联”）；在充电过程中，电能转化为___________。
40．扬扬同学所在的实验小组用一只额定电压为6V的灯泡做实验，分别测得加在灯泡两端的电压U和通过其中的电流I，并根据所得数据描出了I—U图像，如图：灯泡正常发光_____A；灯泡的额定功率为_____W。
三、实验题（每空1分，共2题，15分）
41．如图（a）是测定“小灯泡电功率”的实验线路图，电源电压为3.0V保持不变，小灯泡额定电压为2.5V、电阻约为10Ω．电流表有0﹣0.6A和0﹣3A两个量程，电压表有0﹣3V和0﹣15V两个量程。
（1）在连接电路过程中开关应_______，滑动变阻器的滑片P应位于_______（选填“A”或“B”）端，电压表的量程应选_______；
（2）按所选量程连接电压表，闭合开关，移动滑片P到某一点时，如图（b）电压表示数为_______V，要测量小灯泡的额定功率，应将图（a）中滑片P向_______（选填“A”或“B“）端移动，使电压表的示数为2.5V；
（3）移动滑片P，记录多组对应的电压表和电流表的示数，并绘制成图（c）所示的U﹣I图象，根据图象信息，可计算出小灯泡的额定功率是_______W；
（4）实验室中实际提供的电压表内阻并非无穷大有明显的电流通过，实验中灯泡两端电压达到2.5V时，额定功率的测量值_______真实值（选填“大于”、“等于”或“小于”）；
（5）若在实验中连接好电路并闭合开关，移动变阻器滑片P，发现小灯泡始终不亮，电压表有示数，电流表无示数，原因可能是_______（写出一种即可）。
42．定值电阻R1和R2串联后，接在电压可调的电源两端，电路中的电流I随电源电压U变化关系的图像如图所示．已知R1=4Ω，则R2=_________Ω．
四、计算题（每题10分，共2题，20分）
43．下表为一台电烤箱铭牌，其内部简化电路如图甲所示，R1和R2均为电热丝且不变。求：
（1）电路中R2的阻值为多少？
（2）电烤箱在低温档正常工作时，将1kg初温20°C的水加热到40°C，需要200s的时间，则此时电烤箱的效率是多少（保留整数）？
（3）电能表如图乙所示，某次该电烤箱在家中独立高温档工作时，1.2min电能表的转盘转了50圈，则此时家中实际电压是多少？
44．如图甲所示的电路，小灯泡L标有“”不变，闭合开关S后，滑片P从b端移到a端的过程中，电压表示数U与电流表示数I的关系如图乙所示。不计温度对电阻的影响求：
小灯泡正常发光时的电阻；
当滑片P滑到中点时，小灯泡L的实际功率。
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、A
3、B
4、C
5、C
6、D
7、B
8、C
9、D
10、B
11、D
12、D
13、C
14、C
15、A
16、B
17、B
18、B
19、B
20、C
21、C
22、D
23、D
24、A
25、C
26、C
27、A
28、B
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、8 10 4:1
32、5 4.5 0.3
33、216
34、5868.9 20
35、变小 变大
36、做功 电磁波
37、变大 变大 4：1
38、72 24
39、并联 化学能
40、0.7 4.2
三、实验题（每空1分，共2题，15分）
41、断开A0﹣3V2.2B1.0大于灯泡断路
42、9
四、计算题（每题10分，共2题，20分）
43、 (1)70Ω；(2)95%；(3)200V
44、；。
××牌电烤箱
额定电压
220V
额定
功率
高温档
1210W
低温档
440W
电源频率
50Hz
