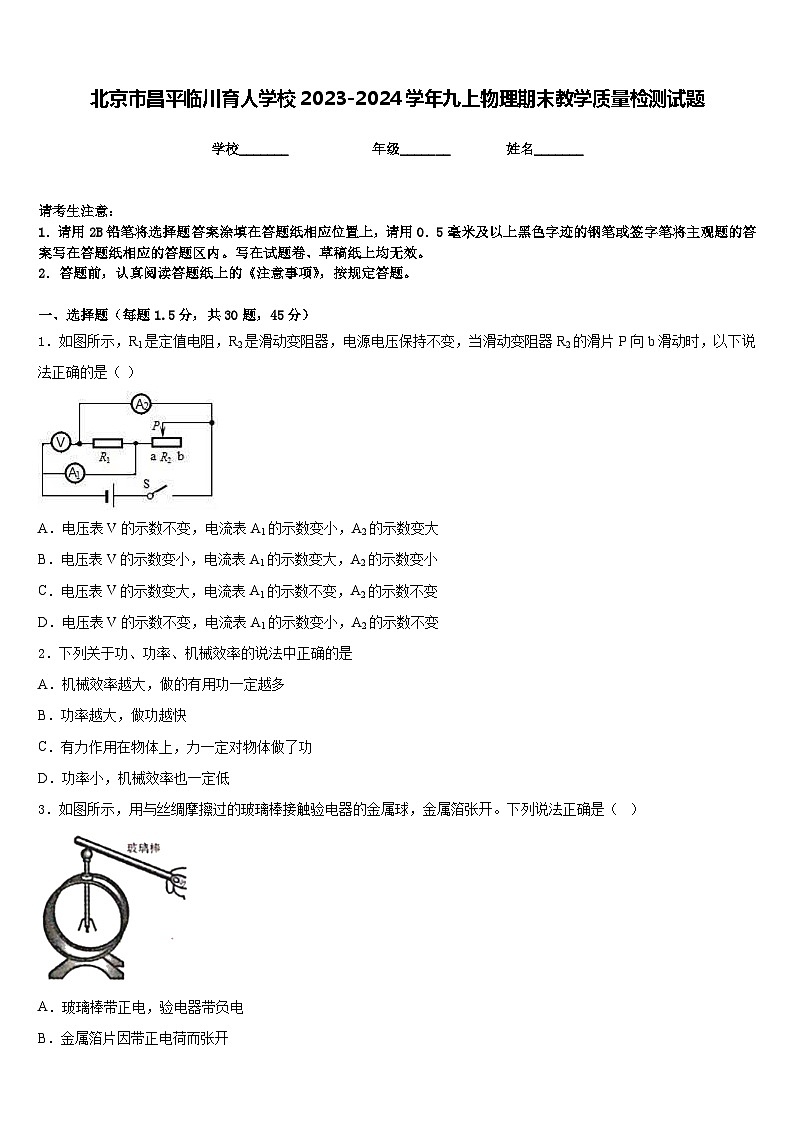

北京市昌平临川育人学校2023-2024学年九上物理期末教学质量检测试题含答案
展开
这是一份北京市昌平临川育人学校2023-2024学年九上物理期末教学质量检测试题含答案，共14页。试卷主要包含了关于电阻，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1.5分，共30题，45分）
1．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，当滑动变阻器R2的滑片P向b滑动时，以下说法正确的是（ ）
A．电压表V的示数不变，电流表A1的示数变小，A2的示数变大
B．电压表V的示数变小，电流表A1的示数变大，A2的示数变小
C．电压表V的示数变大，电流表A1的示数不变，A2的示数不变
D．电压表V的示数不变，电流表A1的示数变小，A2的示数不变
2．下列关于功、功率、机械效率的说法中正确的是
A．机械效率越大，做的有用功一定越多
B．功率越大，做功越快
C．有力作用在物体上，力一定对物体做了功
D．功率小，机械效率也一定低
3．如图所示，用与丝绸摩擦过的玻璃棒接触验电器的金属球，金属箔张开。下列说法正确是（ ）
A．玻璃棒带正电，验电器带负电
B．金属箔片因带正电荷而张开
C．玻璃棒把正电荷转移给验电器
D．金属杆中有向上的瞬时电流

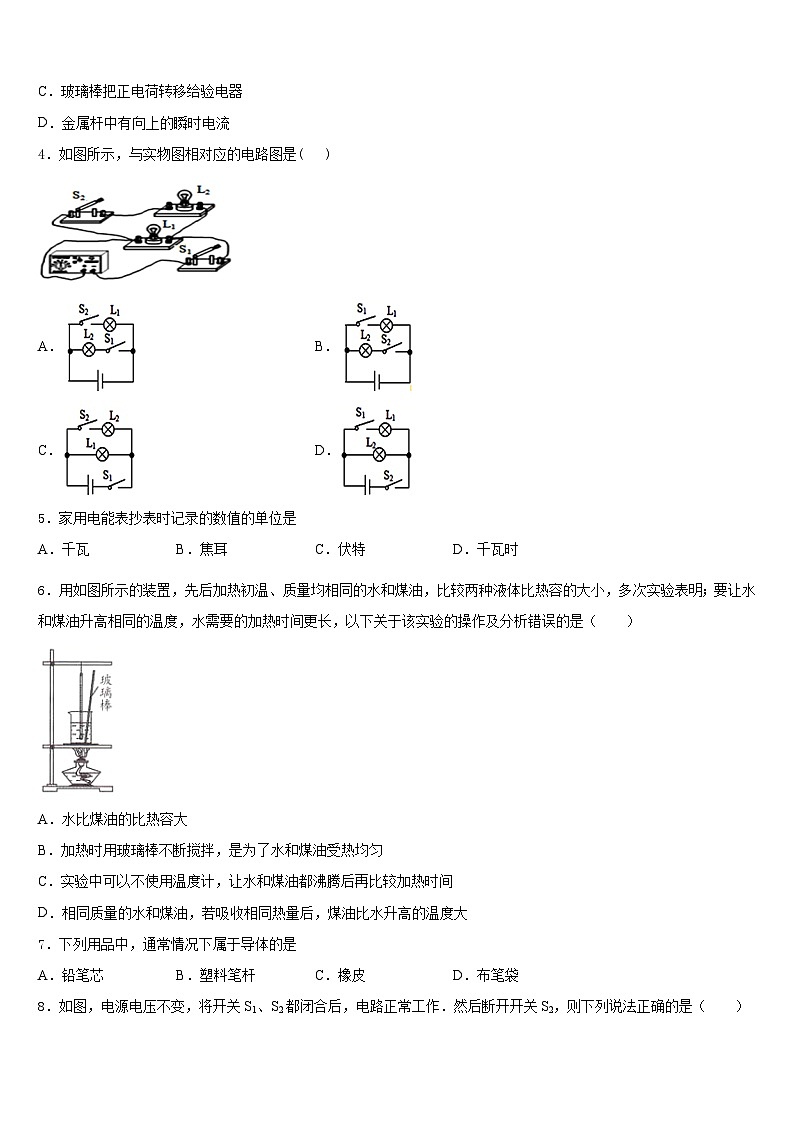

4．如图所示，与实物图相对应的电路图是( )
A．B．
C．D．
5．家用电能表抄表时记录的数值的单位是
A．千瓦B．焦耳C．伏特D．千瓦时
6．用如图所示的装置，先后加热初温、质量均相同的水和煤油，比较两种液体比热容的大小，多次实验表明；要让水和煤油升高相同的温度，水需要的加热时间更长，以下关于该实验的操作及分析错误的是（ ）
A．水比煤油的比热容大
B．加热时用玻璃棒不断搅拌，是为了水和煤油受热均匀
C．实验中可以不使用温度计，让水和煤油都沸腾后再比较加热时间
D．相同质量的水和煤油，若吸收相同热量后，煤油比水升高的温度大
7．下列用品中，通常情况下属于导体的是
A．铅笔芯B．塑料笔杆C．橡皮D．布笔袋

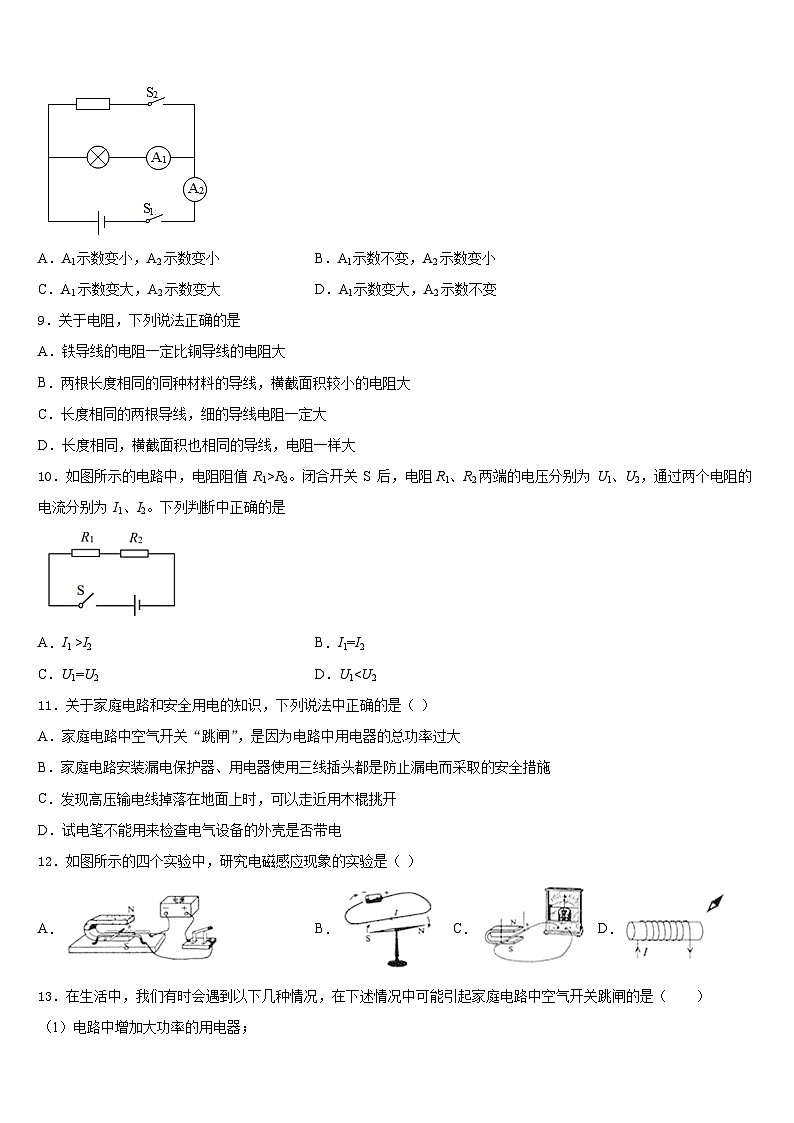

8．如图，电源电压不变，将开关S1、S2都闭合后，电路正常工作．然后断开开关S2，则下列说法正确的是（ ）
A．Al示数变小，A2示数变小B．Al示数不变，A2示数变小
C．A1示数变大，A2示数变大D．Al示数变大，A2示数不变
9．关于电阻，下列说法正确的是
A．铁导线的电阻一定比铜导线的电阻大
B．两根长度相同的同种材料的导线，横截面积较小的电阻大
C．长度相同的两根导线，细的导线电阻一定大
D．长度相同，横截面积也相同的导线，电阻一样大
10．如图所示的电路中，电阻阻值 R1>R2。闭合开关 S 后，电阻R1、R2两端的电压分别为 U1、U2，通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A．I1 >I2B．I1=I2
C．U1=U2D．U111．关于家庭电路和安全用电的知识，下列说法中正确的是（ ）
A．家庭电路中空气开关“跳闸”，是因为电路中用电器的总功率过大
B．家庭电路安装漏电保护器、用电器使用三线插头都是防止漏电而采取的安全措施
C．发现高压输电线掉落在地面上时，可以走近用木棍挑开
D．试电笔不能用来检查电气设备的外壳是否带电
12．如图所示的四个实验中，研究电磁感应现象的实验是（ ）
A．B．C．D．
13．在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（ ）
（1）电路中增加大功率的用电器；
（2）插座中的两个线头相碰；
（3）开关中的两个线头相碰；
（4）户外输电线绝缘皮破损．
A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）
14．下列说法中正确的是（ ）
A．尘土飞扬说明分子在不停地运动
B．吸盘能牢牢吸在玻璃上，说明分子间存在引力
C．塑料尺子很难被压缩，说明分子间没有空隙
D．塑料尺子很难被拉长，说明分子间有引力
15．高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”．下列所示电路图能实现上述目标的是（ ）
A．B．
C．D．
16．标有“12V ，12W”、“12V ，6W”的灯L1和L2（假设灯丝电阻不随温度改变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（ ）
A．灯L1比灯L2 亮
B．灯L1和L2的电压之比为2：1
C．通过灯L1和L2的电流之比为2：1
D．灯L1和L2的实际功率之比为1：2
17．如图所示，是根据研究物质比热容实验时绘制的图象，实验中两种不同的物质质量相同，初温度相同，选用的加热器相同，根据图象可知（ ）
A．若加热相同时间，a物质吸收的热量多，比热容小
B．若吸收的热量相同，b物质温度升高的多，比热容大
C．若加热时间相同，b物质的末温度高，比热容小
D．若吸收的热量相同，b物质末温度低，比热容大
18． “便利贴”的背面有粘性，可方便地贴在课本上，其利用的物理知识是（ ）
A．分子间有引力B．分子是运动的
C．分子间有斥力D．分子间有间隙
19．下列各例中，属于用热传递改变内能的是（ ）
A．用打气筒打气，筒内气体变热
B．擦火柴使火柴燃烧
C．太阳能热水器中的水被晒热
D．用锯子锯木头，锯条温度会升高
20．用电压为220V的电源向远处某工地的一盏标着“PZ220 60” 的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60WB．等于60W
C．小于60WD．不能确定
21．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是
A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮
B．当温度低于90℃时，报警装置就会响铃，同时红灯亮
C．当温度达到90℃时，报警装置就会响铃，同时红灯亮
D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮
22．如图所示，在“探究影响导体电阻大小的因素”的实验中，分别将三根横截面积相同的金属丝接入电路。下列说法错误的是( )
A．电流表示数越大，表明接入电路中的金属丝的电阻越小
B．该电路可以探究导体的电阻大小是否跟导体的材料有关
C．该电路可以探究导体的电阻大小是否跟导体的长度有关
D．仅将电路中的电流表换成电压表也能完成本实验
23．宏观的热现象如果用微观的分子运动理论去分析，常常会得到全新的认识．以下说法不正确的是（ ）
A．水的汽化速度与温度有关，温度越高水分子运动越快，“外逃”到空气中的速度就越快
B．冰直接变成水蒸气属于升华现象，冰块内部的水分子并未停止运动，一段时间后，冰中的水分子“悄悄外逃”到空气中了
C．气体能够被压缩说明分子间存在间隙
D．固体或液体物质不会自动缩小体积说明组成它们的分子间不存在引力
24．小亮同学观察到他家电能表上标有“600res/(kW·h)”的字样，他用秒表记录了10分钟内电能表的转盘转过了90转，他家用电器消耗的电能是
A．0.15 kW·hB．0.015 kW·h
C．5.4 kW·hD．0.54 kW·h
25．关于电现象的说法正确的是（ ）
A．自然界中只存在正负两种电荷
B．两个物体摩擦时，得到电子的物体带正电
C．带正电的物体一定会排斥带负电的物体
D．验电器是检测物体是否带正电的仪器
26．金属小球甲乙分别带+2Q和-Q的电量，若先用金属杆连接甲乙，在不撤走金属杆的情况下，再用导线将乙与大地连通，则
A．金属杆连接时,电流方向为甲到乙,导线连接乙与大地后,乙带0.5Q电量
B．金属杆连接时,电流方向为乙到甲,导线连接乙与大地后,乙带0.5Q电量
C．金属杆连接时,电流方向为甲到乙,导线连接乙与大地后,甲不带电
D．金属杆连接时,电流方向为乙到甲,导线连接乙与大地后,甲不带电
27．下列说法中符合安全用电原则的是（ ）
A．家用电器的金属外壳一定要接地
B．发现有人触电时，立即用手将他拉开
C．家庭电路中，用电器的开关可以任意安装在火线或零线上
D．使用测电笔辨别火线和零线时，手与笔尾金属体接触会发生触电
28．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲
29．下列用电器工作时，将电能全部转化为内能的是
A．电风扇B．电水壶
C．电视机D．洗衣机
30．如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度监测装置的简化电路图．已知电源电压为12V，定值电阻R0的阻值为30Ω，电流表的量程为0～200mA，电压表的量程为0～9V．湿敏电阻R的阻值随湿度RH变化的关系图象如图丙所示，其阻值最大为120Ω（图中未画出）．则在电路安全工作的前提下，下列说法正确的是（ ）
A．湿敏电阻R的电流最小值为80mA
B．定值电阻R0的电功率最小值为0.192W
C．电路消耗的总功率最大值为3.6W
D．此装置能监测的湿度最大值为80%
二、填空题（每空1分，共10题，20分）
31．如图所示的仪器叫_________。用带电体接触它的金属球，就有一部分电荷转移到两片金属箔片上，两薄片上带的是________（选填“同种”或“异种”）电荷。
32．现代社会中汽车是一种重要的交通工具,很多汽车使用的发动机是四冲程汽油机,在它工作的过程中,____冲程将机械能转化为内能,这是通过________方式改变了缸内气体的内能．为了降低汽缸体的温度,汽缸外有一个水箱体,使汽缸被水包围着,这是通过_________的方式减少汽缸内能的．
33．如图所示是某品牌的油电混合汽车工作原理图,汽车蓄电池电机___ （选填用电器'或“电源"） ;当电动机正常工作时,将电能主要转化为______能;汽车蓄电池上面标明电压为12V，容量为90A·h,则它充满一次电大约储存了___________ J电能.
34．如图是某电能表及某月月初、月末的两次读数，该家庭此月用电能为______________度。若电能表在10min内转了300转，则接在该电能表上的用电器消耗的电能为_____kw•h。
35．物理学中规定，__________定向移动的方向为电流的方向。要在一段电路中形成电流，这段电路两端必须有一定的______________。
36．小红家买了一台电烤箱，有高、中、低三个档位的发热功率。如图是其内部简化电路图，开关S1可分别与触点a、b接触。已知：Rl＝121Ω，R2=242Ω，电源电压保持不变。电烤箱在高档位工作时，消耗的电功率是_______W；电烤箱在中档位工作5min，电热丝产生的热量是_________J；电烤箱的最小功率是_______W。（保留一位小数）
37．如图所示，该表的最小刻度是_________A，读数是_____________A。
38．骑行共享单车前，需先用手机扫码将信息提供_______传递到共享平台，共享平台再将解锁信息以_______m/s的速度传递到该车，进行解锁．
39．在空气干燥的时候，用塑料梳子梳头发，头发会随梳子飘起来，是因为梳子和头发____________，并且相互__________________的缘故。
40．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过 R1 的电流为_____A，R1、R2 的电阻之比为____； 此时， 若R1 突然断路，电流表A1 的示数为__A．
三、实验题（每空1分，共2题，15分）
41．在“测量小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，电阻大约为10，有两个规格分别为“10 1A”、“50 2A”的滑动变阻器，电源电压为6V。
（1）本实验中应该选择规格为_________的滑动变阻器。
（2）某同学闭合开关后，移动滑动变阻器的滑片，发现灯泡的亮度很暗且不变，可能的原因是_______。
（3）排除故障后，移动滑动变阻器的滑片，进行了多次测量，其中小灯泡正常发光时电流表示数如图所示为_______A，则小灯泡的额定功率为______W，实验中多次测量的目的是：____________。
（4）完成实验后，该组同学又找来了几个不同阻值的电阻代替小灯泡继续“探究电压不变时，电流与电阻的关系”，得到的实验数据如表，该组同学做完2次实验后，用15的电阻代替10的电阻，闭合开关后，应将滑动变阻器的滑片P向______端移动（选填“A”或“B”），使电压表的示数为________V，完成第三次实验。
42．在“测定小灯泡的电功率”的实验中，选用如图甲所示的器材，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）。
(1)如图甲是小明测定灯泡额定功率的实物图（不完整）；
①为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用_____（填符号）。
A．“10Ω0.5A”的滑动变阻器 B．“50Ω0.5A”的滑动变阻器
②请用笔画线代替导线将实物电路图连接完整，要求：滑片向左移时灯泡变暗，连线不得交叉；
（________）
(2)小明在连接好电路的最后一根导线时，发现电压表指针立刻偏到最大刻度处，小灯泡却不亮，且电流表也没有示数，上述现象反映他在操作中存在的不规范之处是_____，出现上述故障的原因可能是_____。
(3)排除故障后，小明发现他很幸运，电压表并没有因此而损坏。小明便开始进行测量，闭合开关，移动滑片，电压表的示数如图乙所示，其读数是_____V；为了测量小灯泡的额定功率，应将滑动变阻器的滑片向_____（选填“A”或“B”）端移动。
(4)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图丙所示），分析图象可知：①小灯泡的额定功率为_____W；②小灯泡灯丝电阻是变化的，主要是受_____变化的影响；
(5)完成上述实验后，小明进行了反思，如果刚才电表被损坏了，能不能换成其他的实验器材来完成实验呢，经过思考，小明打算增加一个阻值为10Ω的电阻R0，只利用一只电表，通过简单操作（开关S接“a”、“b”各一次）来测量小灯泡的额定功率。方案一、二是小明设计的两种不同方案的电路图。则以下判断正确的是_____。
A．两种方案都能 B．两种方案都不能
C．方案一能，方案二不能 D．方案一不能，方案二能
四、计算题（每题10分，共2题，20分）
43．如图甲是一电热饮水机，通过机内温控开关S进行自动控制，实现加热和保温两种功能，电路原理图如图乙所示。电源电压恒为额定电压220V，当开关S接a时电路中的电流为5A；当开关S接b时，电路消耗的电功率为66W。求：
(1)R1的阻值；
(2)开关S接b时，电路中电流；
(3)该饮水机在保温状态工作100s ，R2产生的热量。
44．如图是建筑工地上的起重机示意图，起重机的电动机功率为3×103W，当它把质量为1t的重物匀速提起24m时，用时100s，（g=10N/kg） 求:
（1）在这段时间内起重机提起重物的功率:
（2）起重机的机械效率:
（3）若起重机中AB长为20m，当A端吊起1t的重物时，B端的配重质量为4t，为使起重机不翻倒，OB的长度。（不计摩擦和起重机自重）
参考答案
一、选择题（每题1.5分，共30题，45分）
1、D
2、B
3、B
4、C
5、D
6、C
7、A
8、B
9、B
10、B
11、B
12、C
13、A
14、D
15、A
16、D
17、D
18、A
19、C
20、C
21、C
22、D
23、D
24、A
25、A
26、C
27、A
28、C
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、验电器 同种
32、压缩 做功 热传递
33、电源 机械 3.888 ×106
34、82 0.1
35、正电荷 电压
36、600 1.2×105 133.3
37、0.02 0.2
38、电磁波 3×108
39、带异种电荷吸引
40、0.96 1：4 0.24
三、实验题（每空1分，共2题，15分）
41、 “50Ω 2A” 滑动变阻器都接到下面两个接线柱了 0.24 0.6 测定灯泡亮度与实际功率的关系 B 3
42、B 连接电路时未断开开关 灯泡断路 2.2 B 0.5 温度 D
四、计算题（每题10分，共2题，20分）
43、 (1)44Ω；(2)0.3A；(3)6204J
44、（1）2.4×103W（2）80% （3）4m
次数
1
2
3
4
电阻/
5
10
15
20
电流/A
0.6
0.3
0.2
0.15
