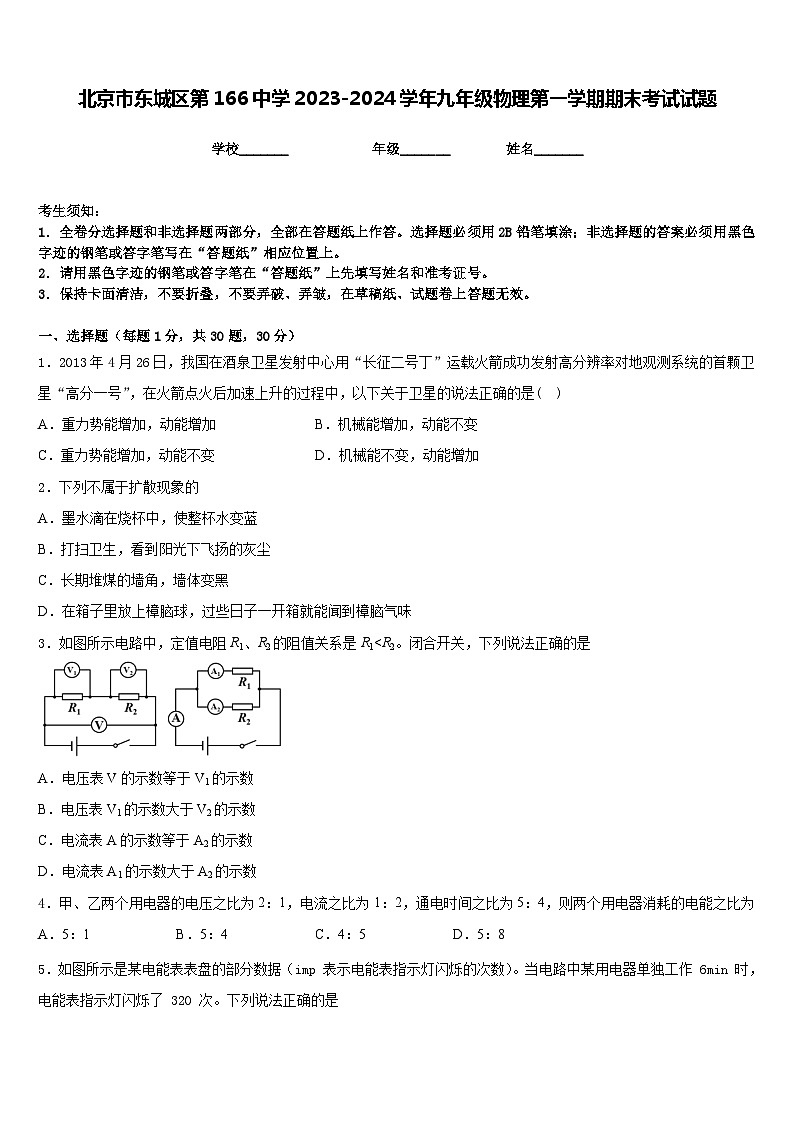

北京市东城区第166中学2023-2024学年九年级物理第一学期期末考试试题含答案

这是一份北京市东城区第166中学2023-2024学年九年级物理第一学期期末考试试题含答案，共8页。试卷主要包含了甲、乙两个用电器的电压之比为2，如图所示电路中，电流表测量的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．2013年4月26日，我国在酒泉卫星发射中心用“长征二号丁”运载火箭成功发射高分辨率对地观测系统的首颗卫星“高分一号”，在火箭点火后加速上升的过程中，以下关于卫星的说法正确的是( )
A．重力势能增加，动能增加B．机械能增加，动能不变
C．重力势能增加，动能不变D．机械能不变，动能增加
2．下列不属于扩散现象的
A．墨水滴在烧杯中，使整杯水变蓝
B．打扫卫生，看到阳光下飞扬的灰尘
C．长期堆煤的墙角，墙体变黑
D．在箱子里放上樟脑球，过些日子一开箱就能闻到樟脑气味
3．如图所示电路中，定值电阻R1、R2的阻值关系是R1A．电压表V的示数等于V1的示数
B．电压表V1的示数大于V2的示数
C．电流表A的示数等于A2的示数
D．电流表A1的示数大于A2的示数
4．甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为
A．5：1B．5：4C．4：5D．5：8

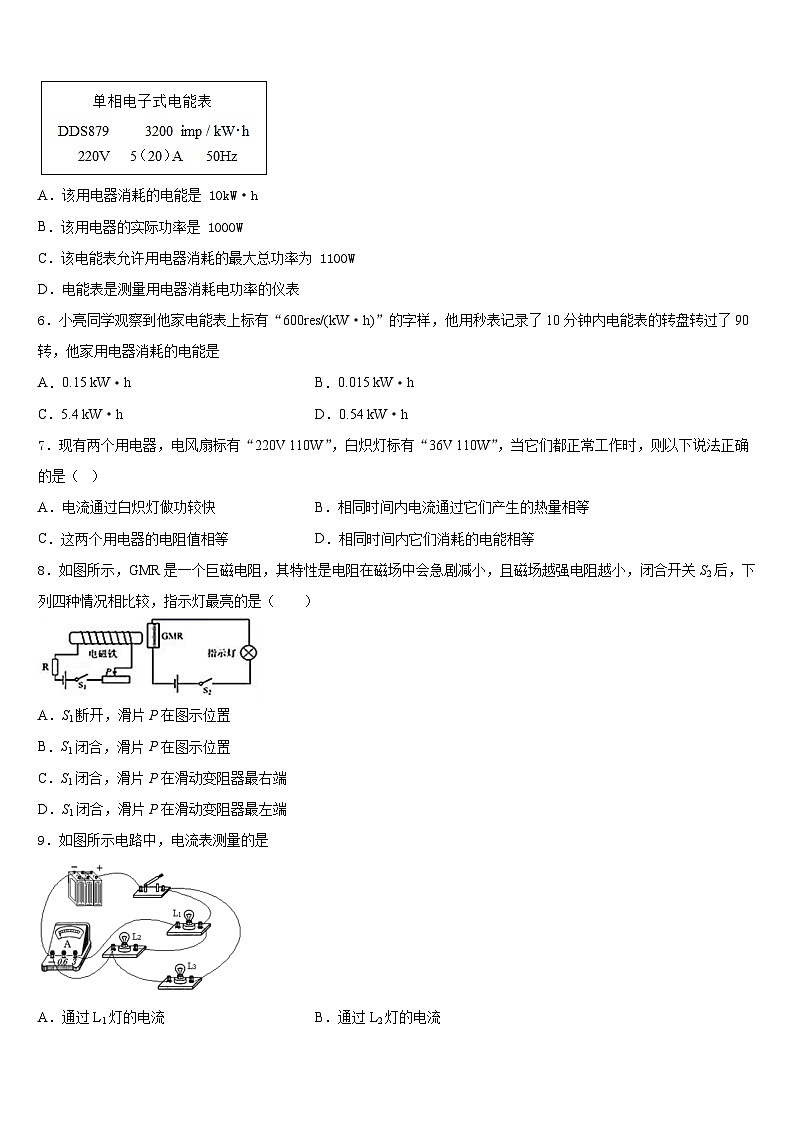

5．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表
6．小亮同学观察到他家电能表上标有“600res/(kW·h)”的字样，他用秒表记录了10分钟内电能表的转盘转过了90转，他家用电器消耗的电能是
A．0.15 kW·hB．0.015 kW·h
C．5.4 kW·hD．0.54 kW·h
7．现有两个用电器，电风扇标有“220V 110W”，白炽灯标有“36V 110W”，当它们都正常工作时，则以下说法正确的是（ ）
A．电流通过白炽灯做功较快B．相同时间内电流通过它们产生的热量相等
C．这两个用电器的电阻值相等D．相同时间内它们消耗的电能相等
8．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）
A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
9．如图所示电路中，电流表测量的是
A．通过L1灯的电流B．通过L2灯的电流

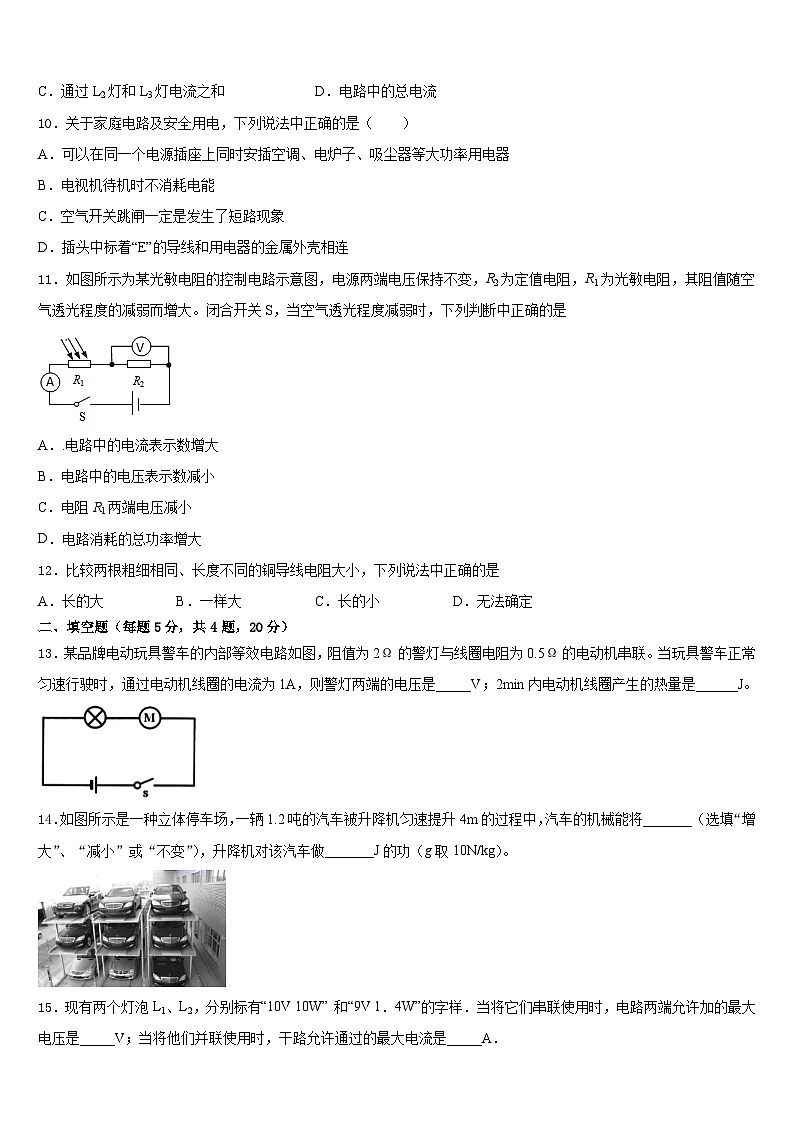

C．通过L2灯和L3灯电流之和D．电路中的总电流
10．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
11．如图所示为某光敏电阻的控制电路示意图，电源两端电压保持不变，R2为定值电阻，R1为光敏电阻，其阻值随空气透光程度的减弱而增大。闭合开关S，当空气透光程度减弱时，下列判断中正确的是
A．.电路中的电流表示数增大
B．电路中的电压表示数减小
C．电阻R1两端电压减小
D．电路消耗的总功率增大
12．比较两根粗细相同、长度不同的铜导线电阻大小，下列说法中正确的是
A．长的大B．一样大C．长的小D．无法确定
二、填空题（每题5分，共4题，20分）
13．某品牌电动玩具警车的内部等效电路如图，阻值为2Ω的警灯与线圈电阻为0.5Ω的电动机串联。当玩具警车正常匀速行驶时，通过电动机线圈的电流为1A，则警灯两端的电压是_____V；2min内电动机线圈产生的热量是______J。
14．如图所示是一种立体停车场，一辆1.2吨的汽车被升降机匀速提升4m的过程中，汽车的机械能将_______（选填“增大”、“减小”或“不变”），升降机对该汽车做_______J的功（g取10N/kg）。
15．现有两个灯泡L1、L2，分别标有“10V 10W” 和“9V 1．4W”的字样．当将它们串联使用时，电路两端允许加的最大电压是_____V；当将他们并联使用时，干路允许通过的最大电流是_____A．
16．图甲为热敏电阻的R- t图象，图乙为用此热敏电阻R和继电器组成的恒温箱的简单温控电路，继电器线圈的电阻为150Ω，当线圈中电流大于或等于28mA时，继电器的衔铁被吸合，加热器停止工作，实现温控。为继电器线圈供电的电池的电压为6 V，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为__________Ω。
（2）恒温箱的加热器应接在__________（"A、B端" / "C、D端"）
（3）当恒温箱内的温度达到100℃时，这时恒温箱加热器处于__________工作状态（“加热状态”/ “停止工作状态"）
三、实验题（共12分）
17．（4分）探究物质的吸热能力，通常有两种方案：
方案一：取相同质量的两种物质，吸收相等的热量，比较温度的变化；
方案二：取相同质量的两种物质，升高相同的温度，比较吸收的热量；
(1)该实验中，在两个相同的烧杯中分别装上质量、初温都相同的液体甲和液体乙，并用两个相同的酒精灯对其加热，这其中运用了常用的科学探究方法，即_____；
(2)在该实验中利用了“转化思想”，即用_____来表示液体甲和液体乙吸收热量多少；
(3)下表是小明探究甲、乙两种液体的吸热能力时记录的实验数据
分析表中信息，小明采用的是_______（选填“方案一”或“方案二”）；分析表中数据，可得出的结论：液体甲的比热容_____液体乙的比热容（选填“大于”、“小于”或“等于”）；
(4)如果甲、乙两种液体都可作为发动机冷却液，从物质吸热能力角度考虑，应选_____液体作发动机冷却液。
18．（4分）在探究“影响电流热效应的因素”实验中：
为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较______选填“温度计示数变化”或“加热时间”判断相同时间内不同电流产生的热量多少。
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据见表。
由此得出：同一导体，在通电时间相等时，电流______，其产生的热量______。
若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中______选填“A”或“B“烧瓶中的电阻与甲图中的烧瓶电阻______联。本题中，三个烧瓶中装入等质量的煤油
小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择乙图中______选填“A”或“B“烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成______，水和煤油吸热的多少是通过______来反映的。
19．（4分）（1）如图1是研究“短路引起熔丝熔断”的实验，电路熔断器中的熔丝应该选用熔点________的材料做成，增加一根导线，并将导线接在__________两点间闭合开关，造成短路，可引起熔丝熔断．除短路之外，_____________________也会引起熔丝熔断。
（2）如图2甲所示，大功率家用电器要使用三孔插座，用于接地的导线应该接在插座的孔_______（选填三个孔的代号）．小朋同学想在家里安装一盏照明灯，图2乙所示是他设计的电路．图中虚线框1和2应连入开关和电灯，则开关应装在________方框中．安装完毕后，闭合开关，电灯不亮，用测电笔分别测试a、b、c三点时，测电笔的氖管都发光，则电路的故障为________________________________________。
四、作图题（共16分）
20．（8分）在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．
（_______）
21．（8分）用笔画线表示导线，将如图中的电灯、开关和插座接入家庭电路中。
（_______）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒定，小灯泡标有“12V 4W”字样（灯泡阻值不变），滑动变阻器上标有“100Ω 0.5A”字样，电流表量程为0~0.6A，电压表量程为0-3V。当三个开关都闭合，且滑动变阻器滑片滑至最左端时，小灯泡恰好正常发光，此时电流表的示数为0.4A。求：
（1）小灯泡的电阻值；
（2）电源电压；
（3）定值电阻的阻值；
（4）S2断开、S和S1闭合时，保证电路安全时电路总功率的最小值和最大值．
23．（12分）如图所示，R1=20Ω，闭合开关，电压表和电流表的示数分别为6V和0.5A．求：
（1）通过电阻R1的电流；
（2）电阻R2的阻值．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、D
4、B
5、B
6、A
7、D
8、D
9、A
10、D
11、B
12、A
二、填空题（每题5分，共4题，20分）
13、2V 60J
14、增大 4.8×104
15、11V 1.1A
16、90 A、B端 停止工作状态
三、实验题（共12分）
17、控制变量法 加热时间 方案二 大于 甲
18、温度计示数变化 越大 越多 串 水 加热时间
19、较低 BD 总功率过大（过载） E 2 进户零线断路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）36Ω；（2）12V；（3）180Ω；（4）3W；4W。
23、（1）0.3A（2）30Ω
液体名称
液体质量m/g
初温t1/℃
末温t2/℃
加热时间t/min
吸热情况“多”或“少”
甲
10
30
40
6
多
乙
10
30
40
3
少
实验次数
电流
通电时间
电阻
温度升高量
1

30
10

2

30
10
