云南省红河州名校2023-2024学年九年级物理第一学期期末学业质量监测试题含答案

这是一份云南省红河州名校2023-2024学年九年级物理第一学期期末学业质量监测试题含答案，共9页。试卷主要包含了下列关于安全用电说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，下列说法正确的是
A．两灯中的电流一定相等
B．前后两个转向灯一定是串联
C．司机拨动的横杆相当于电路中的开关
D．给汽车蓄电池充电时，蓄电池相当于电源
2．如图所示为一款家用电吹风的简化电路图，则（ ）
A．1档为冷风档B．2档为关闭档
C．3档为热风档D．热风档时电风扇与电热丝串联

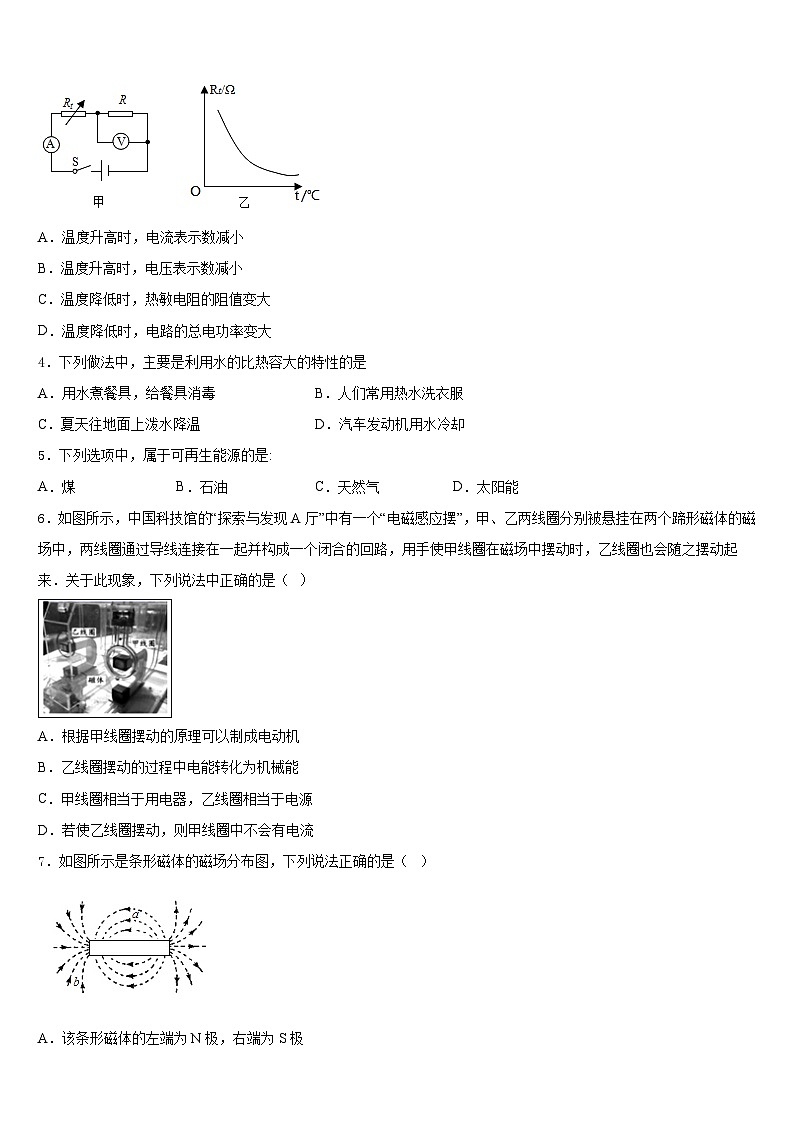

3．如图甲所示的电路中，电源电压保持不变，R是定值电阻，Rt是由半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示。则下列说法中正确的是
A．温度升高时，电流表示数减小
B．温度升高时，电压表示数减小
C．温度降低时，热敏电阻的阻值变大
D．温度降低时，电路的总电功率变大
4．下列做法中，主要是利用水的比热容大的特性的是
A．用水煮餐具，给餐具消毒B．人们常用热水洗衣服
C．夏天往地面上泼水降温D．汽车发动机用水冷却
5．下列选项中，属于可再生能源的是:
A．煤B．石油C．天然气D．太阳能
6．如图所示，中国科技馆的“探索与发现A厅”中有一个“电磁感应摆”，甲、乙两线圈分别被悬挂在两个蹄形磁体的磁场中，两线圈通过导线连接在一起并构成一个闭合的回路，用手使甲线圈在磁场中摆动时，乙线圈也会随之摆动起来．关于此现象，下列说法中正确的是（ ）
A．根据甲线圈摆动的原理可以制成电动机
B．乙线圈摆动的过程中电能转化为机械能
C．甲线圈相当于用电器，乙线圈相当于电源
D．若使乙线圈摆动，则甲线圈中不会有电流
7．如图所示是条形磁体的磁场分布图，下列说法正确的是（ ）
A．该条形磁体的左端为N极，右端为S极
B．a处的磁场强弱与b处的磁场强弱相同
C．置于a点的小磁针，静止时N极指向右
D．磁感线是为了形象地描述磁场而引入的假想曲线
8．小玲家有能正常工作的电烤箱、电饭锅和电视机各一个，按照每度电0.6元的计费标准，将这三个用电器正常工作1小时的用电费用绘制成了如图所示的柱状图。则下列四个选项中，正确的是
A．在这三个用电器中，电烤箱正常工作时的电压最高
B．在这三个用电器中，电视机正常工作时的电压最低
C．正常工作时，电烤箱的功率大于电视机的功率
D．在一个月内，小玲家电烤箱的用电费用一定比电饭锅的用电费用多
9．下列关于安全用电说法正确的是（ ）
A．只有高压线路才会发生触电事故
B．家里的空气开关经常跳闸，一定是发生了短路
C．用试电笔辨别火线和零线时，手不能接触笔上任何金属
D．电冰箱的金属外壳必须接地
10．如图所示为某家庭电路的一部分，下列说法不正确的是（ ）
A．电烤箱的三脚插头接人三孔插座后，可使其外壳接地线
B．为用电安全，应在甲处安装两孔插座，乙处安装开关
C．电饭煲接入电路后，电饭煲与电灯是并联的
D．站在地上的人若用手直接接触A点，则会有触电危险
11．《舌尖上的中国2》聚焦于普通人的家常菜，让海内外观众领略了中华饮食之美，炖、炒、蒸、拌的四种烹饪方式中包含着许多的物理知识，下列说法正确的是（ ）
A．炖：炖排骨汤时，在汤沸腾后把炖汤的火调小，是为了降低汤的温度
B．炒：主要是通过做功的方式使菜的内能增加
C．蒸：是通过热传递和高温水蒸气液化放热，把菜蒸熟
D．拌：将调味品拌入菜中入味，分子没有做无规则运动
12．如图所示，电源电压为6V，当S闭合后，电压表示数为2.5V，则（ ）
A．L1两端电压为2.5V
B．L1两端电压为3.5V
C．L2两端电压为3.5V
D．L2两端电压为6V
二、填空题（每题5分，共4题，20分）
13．汽油的热值是4.6×107J/kg，完全燃烧2kg汽油放出的热量是_____J．
14．如图所示是一款全自动面包机，它安装有扭力电机和面装置，可以模拟人手揉面。这款面包机只需一键操控，即可根据设置的程序，放好配料后，自动完成和面、发酵、烘烤等面包制作程序，根据下表所示相关数据，请你完成下列问题：(计算结果保留两位小数）
（1）面包机烘烤加热过程利用电流的____效应。为了安全，面包机应该使用____插头。（选填“两脚”或“三脚”）
（2）面包机正常工作时，通过电机的电流是__________，加热电阻的电阻值是____________。
（3）正常工作时，面包机混合和面、成型时电机工作30min，发酵、烘烤时加热电阻工作1.5h，做面包过程共消耗的电能是__________kW·h。
（4）若在用电高峰期使用面包机，实际电压只有200Ｖ，计算面包机的实际加热电功率_____。
15．如图所示的电路中，电源电压保持不变，当开关S闭合、S1断开，甲、乙两表均为电流表时，R1和R2消耗的功率之比P1∶P2＝3∶2，当开关S和S1都闭合，甲、乙两表均为电压表时，R1和R2中的电流之比I1∶I2＝_____，两电压表示数之比U甲∶U乙＝_____。
16．随着人民生活水平的不断提高，汽车走进很多家庭。小汽车的发动机是汽油机，汽油机工作时，将机械能转化为内能的是________冲程。小汽车用汽油做燃料，加油时能闻到汽油的气味，这是______现象。
三、实验题（共12分）
17．（4分）在“探究电流与电阻的关系”实验中，电源电压恒为4.5V，四个定电阻R1（5Ω），R2（10Ω），R4（20Ω）滑动变阻器标有“20Ω1A”字样，
（1）设计并正确连接如图甲的电路，把定值电阻R接入图甲中的A、B两点之间将滑动变阻器的滑片移到最_____（选填“左”或“右”）端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V
（2）用R2直接替换R1，闭合开关，电压表示数_____（选填“大于”、“小于”或“等于”）2V，需要将滑动变阻器滑片向_____（选填“左”或“右”）移，才能使电压回到2V．
（3）再分别用定值电阻R3、R4依次替换R2，完成了正确的实验操作，根据所得的四次实验数据绘制出I﹣R图象，如图乙，由图象可得出的结论是_____．
（4）在使用定值电阻R1和R4进行实验过程中，读取电流表示数时，滑动变阻器消耗的电功率之比是_____．
（5）使用R4进行实验时，发现无论怎样移动滑动变阻器的滑片，都不能使R4两的电压为2V．原因是_____，在不更换现有器材的情况下，需要串联_____Ω定值电阻，才能刚好满足实验要求．
18．（4分）采用下图的电路装置探究“电流产生的热量跟什么因素有关”．接通电源，瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况比较出瓶内电阻丝的发热多少．
（1）图所示是探究电流产生的热量跟__________的关系，通电一段时间______（选填“左瓶”或“右瓶”）内的电阻丝产生的热量多．
（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时该装置是探究电流产生的热量跟________的关系，一段时间后电阻丝产生的热量_________（选填“左瓶”、“右瓶”、“两瓶一样”）多．
19．（4分）在探究“电流通过导体产生的热量与哪些因素有关”的实验中某同学采取了如图所示的实验装置（两个透明容器中封闭着等量的空气）。
（1）实验中通过观察_____变化来比较电流通过电阻产生热量的多少；
（2）观察图甲中的AB管，在通电时间相等时，发现B管液面上升的高，则表明电流通过导体产生的热量多少与_____的大小有关；
（3）采用图乙实验装置，可以得出结论：在电阻和通电时间相同时，_____越大，电流产生的热量越多；
（4）若图甲和图乙中总电压完全相同，则图甲和图乙消耗的总功率大小关系是_____（选“图甲大”或“图乙大”或“相等”）。
四、作图题（共16分）
20．（8分）请将图中器材连线完整。要求：L1、L2两灯串联，电流表测电路中的电流。
（________）
21．（8分）如图所示，请用笔画线代替导线，将图中元件接入家庭电路中，使灯泡正常工作。
（______）
五、计算题（共22分）
22．（10分）如图甲所示，一款利用高温水蒸气熨烫衣服的挂烫机，它的额定电压为220V。其内部电路如图乙所示，它有大小两个加热挡位，只闭合开关S1时为小功率挡，同时闭合S1、S2时为大功率挡，电热丝电阻R1=R2=88Ω。当挂烫机正常工作时，求：
（1）使用小功率挡时，挂烫机的工作电流 ；
（2）大功率挡的额定功率 ；
（3）若加热效率为90%，使用大功率挡将水箱中0.2kg的水从10℃加热到100℃所需时间是多少s。[c水=4.2×103J/（kg・℃），结果保留整数]
23．（12分）如图所示，小王站在高4m、长8m的斜面上，将重200N的木箱A沿斜面从底端匀速拉上顶端，拉力大小恒为120N，所花的时间是10s。求：
(1)木箱A沿斜面方向的运动速度；
(2)小王对木箱A做功的功率；
(3)斜面的机械效率。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、D
5、D
6、B
7、D
8、C
9、D
10、B
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、9.2×107
14、热 三脚 0.50A 80.67Ω 0.96 495.87W
15、3∶2 5∶3
16、压缩 扩散
三、实验题（共12分）
17、右 大于 右 电压不变时，通过导体电流与导体的电阻成反比 4：1 滑动变阻器最大阻值太小 5
18、电流 左瓶 电阻 左瓶
19、液面高度差 电阻 电流 图乙大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.5A；(2)1100W；(3)77。
23、 (1)0.8m/s；(2)96W；(3)83.3%
