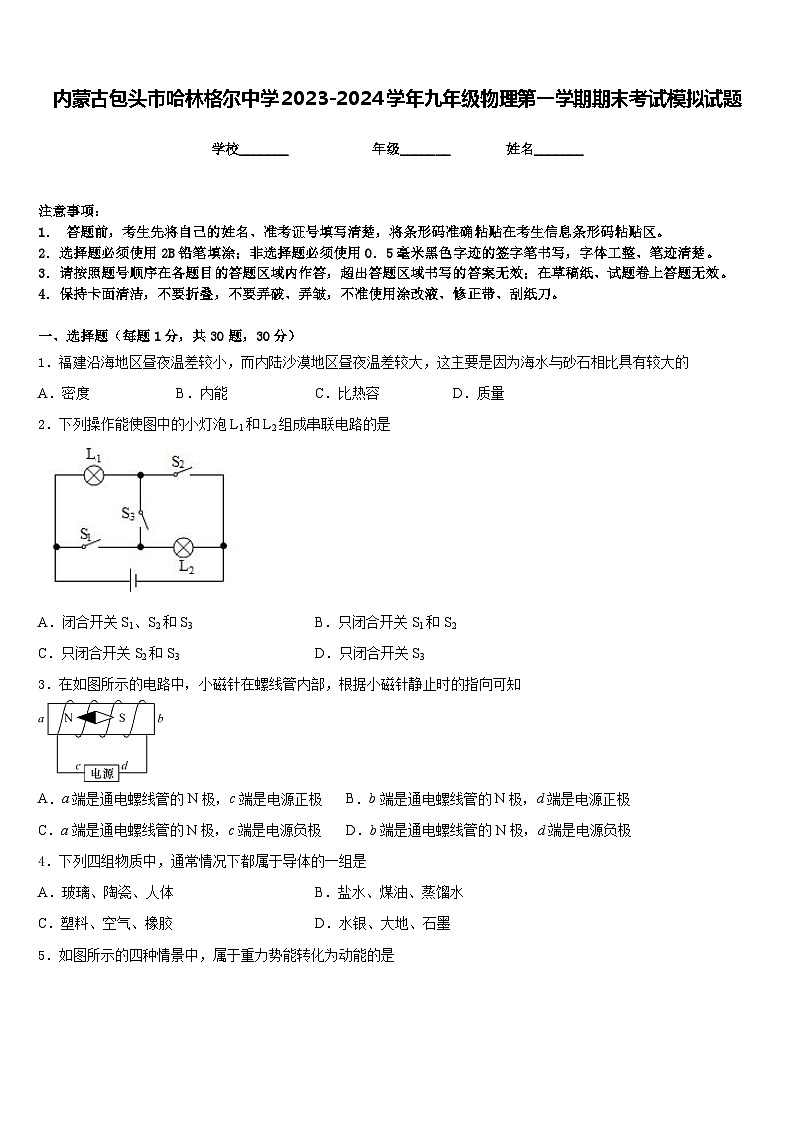

内蒙古包头市哈林格尔中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案

这是一份内蒙古包头市哈林格尔中学2023-2024学年九年级物理第一学期期末考试模拟试题含答案，共9页。试卷主要包含了下列关于用电方面的说法合理的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大，这主要是因为海水与砂石相比具有较大的
A．密度B．内能C．比热容D．质量
2．下列操作能使图中的小灯泡L1和L2组成串联电路的是
A．闭合开关S1、S2和S3B．只闭合开关S1和S2
C．只闭合开关S2和S3D．只闭合开关S3
3．在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电螺线管的N极，c端是电源负极D．b端是通电螺线管的N极，d端是电源负极
4．下列四组物质中，通常情况下都属于导体的一组是
A．玻璃、陶瓷、人体B．盐水、煤油、蒸馏水
C．塑料、空气、橡胶D．水银、大地、石墨

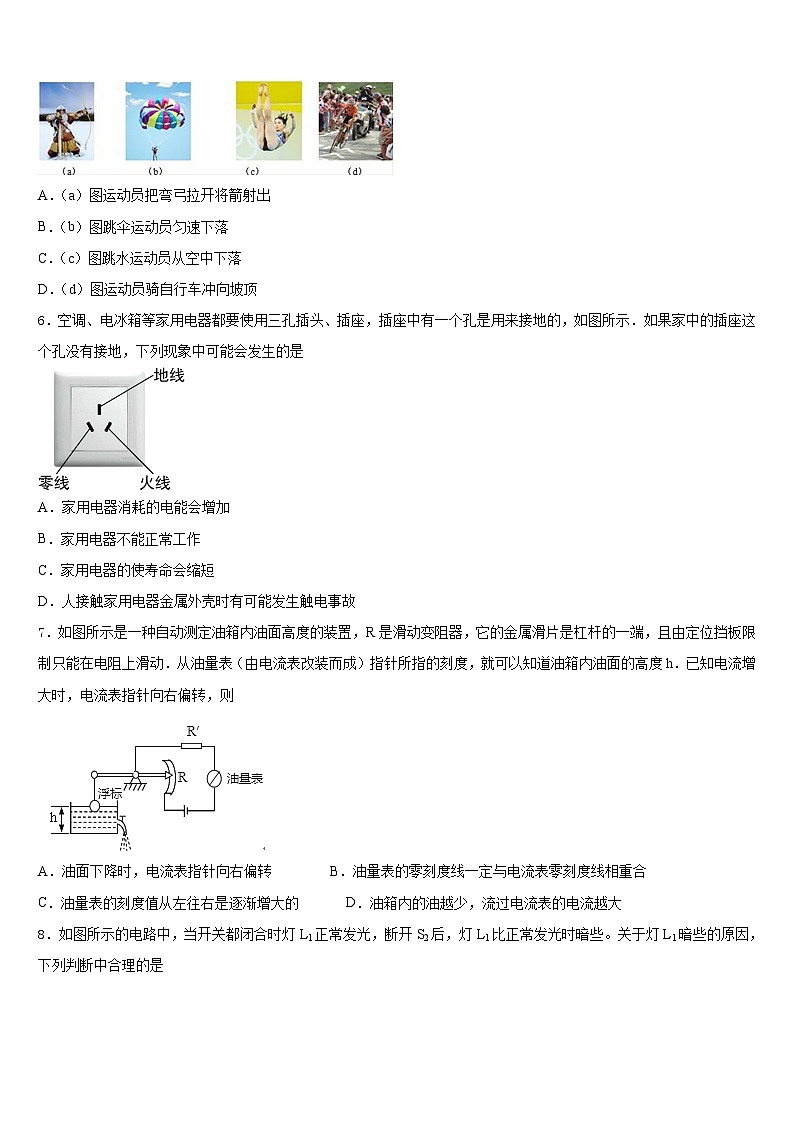

5．如图所示的四种情景中，属于重力势能转化为动能的是
A．（a）图运动员把弯弓拉开将箭射出
B．（b）图跳伞运动员匀速下落
C．（c）图跳水运动员从空中下落
D．（d）图运动员骑自行车冲向坡顶
6．空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使寿命会缩短
D．人接触家用电器金属外壳时有可能发生触电事故
7．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动．从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h．已知电流增大时，电流表指针向右偏转，则
A．油面下降时，电流表指针向右偏转 B．油量表的零刻度线一定与电流表零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的 D．油箱内的油越少，流过电流表的电流越大

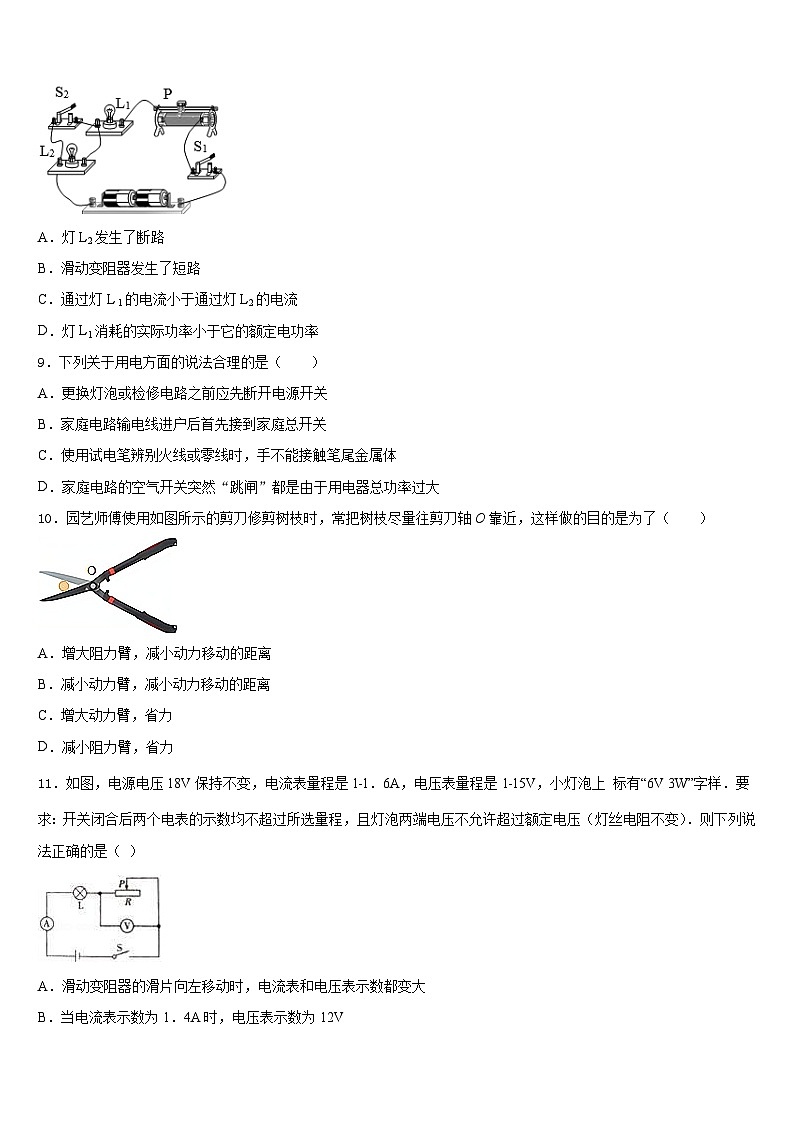

8．如图所示的电路中，当开关都闭合时灯L1正常发光，断开S2后，灯L1比正常发光时暗些。关于灯L1暗些的原因，下列判断中合理的是
A．灯L2发生了断路
B．滑动变阻器发生了短路
C．通过灯L 1的电流小于通过灯L2的电流
D．灯L1消耗的实际功率小于它的额定电功率
9．下列关于用电方面的说法合理的是（ ）
A．更换灯泡或检修电路之前应先断开电源开关
B．家庭电路输电线进户后首先接到家庭总开关
C．使用试电笔辨别火线或零线时，手不能接触笔尾金属体
D．家庭电路的空气开关突然“跳闸”都是由于用电器总功率过大
10．园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
11．如图，电源电压18V保持不变，电流表量程是1﹣1．6A，电压表量程是1﹣15V，小灯泡上 标有“6V 3W”字样．要求：开关闭合后两个电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定电压（灯丝电阻不变）．则下列说法正确的是（ ）
A．滑动变阻器的滑片向左移动时，电流表和电压表示数都变大
B．当电流表示数为1．4A时，电压表示数为12V
C．该电路的最大功率为9W
D．滑动变阻器允许调节的范围是18Ω﹣61Ω
12．下列有关电流形成的说法中正确的是（ ）
A．只有正电荷定向移动才能形成电流
B．电路中有持续电流时就一定有电源
C．正、负电荷同时向相反方向定向移动不能形成电流
D．金属导体中,自由电子定向运动的方向,就是电流的方向
二、填空题（每题5分，共4题，20分）
13．如图所示是四种家用电器各自消耗1度电可持续正常工作的时间柱状图，其中额定功率最大的电器是________，节能灯正常工作10小时消耗的电能是________kW·h。
14．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
15．在如图 1 所示的电路中，电源电压保持不变，当开关 S 闭合，甲、乙两表为电压表时，两表的指针偏转角度相同如图 2 所示，R1 两端电压为_____V，R1:R2＝_____，当开关 S 断开，甲、乙均为电流表时，甲、乙两表示数之比为_____。
16．物理学规定__（选填“正电荷”或“负电荷”）定向移动的方向为电流方向，利用发光二极管__特性能判断电流方向，制作二极管的材料一般采用__（选填“导体”“半导体”或“超导体”）。
三、实验题（共12分）
17．（4分）小明同学用伏安法测电阻，实验电路图如图甲所示。
(1)该实验的原理是_____；
(2)闭合开关S前，滑动变阻器滑片P应置于_____端（选填“a”或“b”）；
(3)假如小明同学用完好的器材按如图甲所示实验电路图正确连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：
① _____ ② _____；
(4)小明同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻为Rx= _____ Ω；
(5)如果继续用此套试验器材做“探究电流跟电压的关系”实验，滑动变阻器的作用都是_____ 的（“相同”或“不相同”）。
18．（4分）小明使用图（a）、（b）所示装置“探究影响电流热效应的因素”．

（1）图（a）中，甲乙两个烧瓶中电热丝的电阻大小不等，可以利用图（a）探究电热大小与_______的关系．
（2）图（b）中，调节滑动变阻器，可以探究电热大小与______________的关系．
（3）实验中通过观察______________判断电热丝放出的热量多少．
（4）小明利用图（b），经过多次实验测量，收集数据，绘制了温度计升高的温度t与电流I的关系图像，依据焦耳定律可知，图（c）中能正确反映，t-I关系的是__________。
19．（4分）为了探究“电磁铁的磁性强弱跟哪些因素有关”，小明用漆包线表面涂有绝缘漆的导线在大铁钉上绕若干匝，制成简单的电磁铁，利用一些大头针进行实验。如图所示。
实验中，通过观察______来判断电磁铁磁性的强弱。
比较图乙和图______可知：匝数相同时，电流越大，电磁铁的磁性越强。
根据实验情况，由图丁你还能得出结论：______。
四、作图题（共16分）
20．（8分） (1)请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向_____；

(2)请用笔面线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中_____；
(3)将如图所示电水壶的3条接线按照安全用电的原则用平直的线对应连接到插头上_____。
21．（8分）如图所示，根据实物图画电路图。
五、计算题（共22分）
22．（10分）图所示的电路图为某款家庭用电烤箱加热部分的设计电路，其中发热器和正常工作时的加热功率均是600W。求:
（1）当正常工作时，通过它的电流(结果保留一位小数);
（2）开关S闭合后，电路正常工作0.5h消耗的电能。
23．（12分）图为电热水器的简化电路，它有加热和保温功能．R1和R2是两根电热丝，S为温控开关，12为开关的两个触点，当水温低于某个下限温度或高于某个上限温度时，S在两个触点间自动切换，使水温维持在设定的范围．已知热水器的加热功率为400W，保温功率为100W，忽略温度对电阻的影响．
（1）开关与触点1连通时，热水器处于_____状态；与触点2连通时处于_____状态 （填“加热”或“保温”）
（2）求R1_____，R2_____的阻值大小．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、D
5、C
6、D
7、C
8、D
9、A
10、D
11、C
12、B
二、填空题（每题5分，共4题，20分）
13、电视机 0.2
14、0.3 1
15、9.6 4:1 4:5
16、正电荷 单向导电 半导体
三、实验题（共12分）
17、（或欧姆定律） b 定值电阻短路 滑动变阻器短路 8 相同
18、电阻大小 电流大小 温度计升高的示数 A
19、吸引大头针数目的多少 丙 电流一定时，线圈匝数越多，磁性越强
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)2.7A (2)
23、加热 保温 121；363
