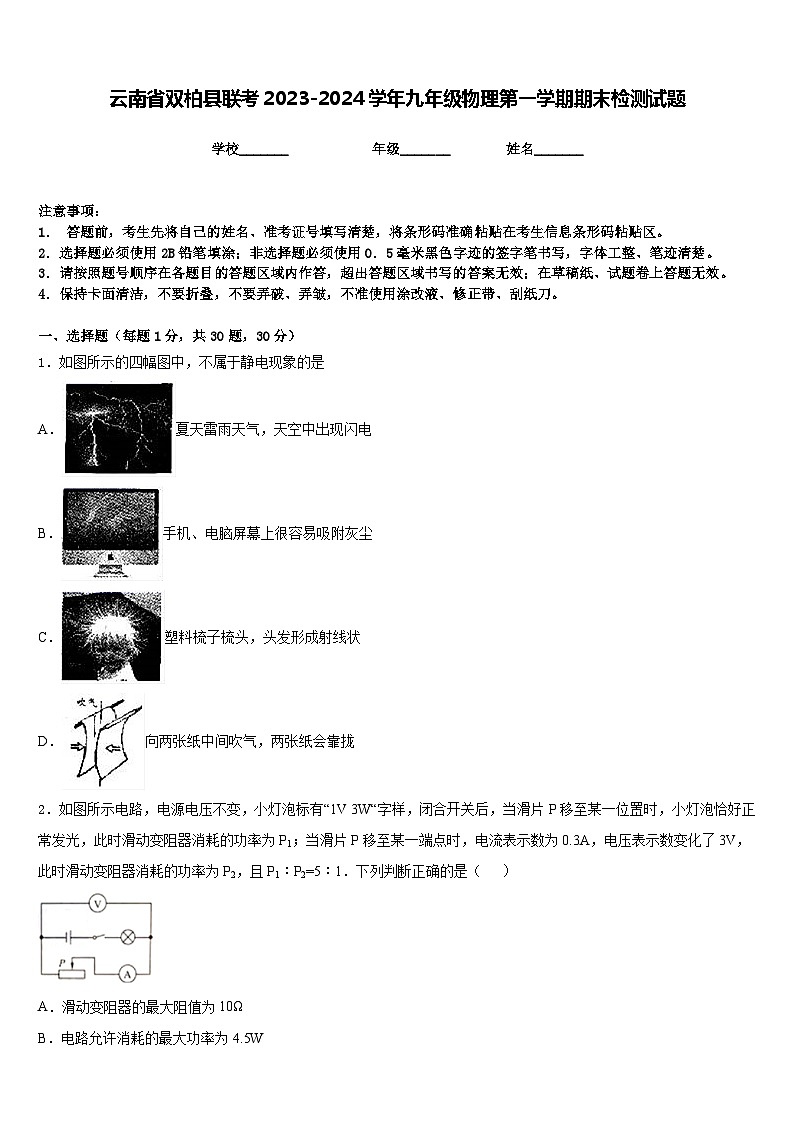

云南省双柏县联考2023-2024学年九年级物理第一学期期末检测试题含答案

这是一份云南省双柏县联考2023-2024学年九年级物理第一学期期末检测试题含答案，共8页。试卷主要包含了关于热现象，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示的四幅图中，不属于静电现象的是
A．夏天雷雨天气，天空中出现闪电
B．手机、电脑屏幕上很容易吸附灰尘
C．塑料梳子梳头，头发形成射线状
D．向两张纸中间吹气，两张纸会靠拢
2．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是（ ）
A．滑动变阻器的最大阻值为10Ω
B．电路允许消耗的最大功率为4.5W

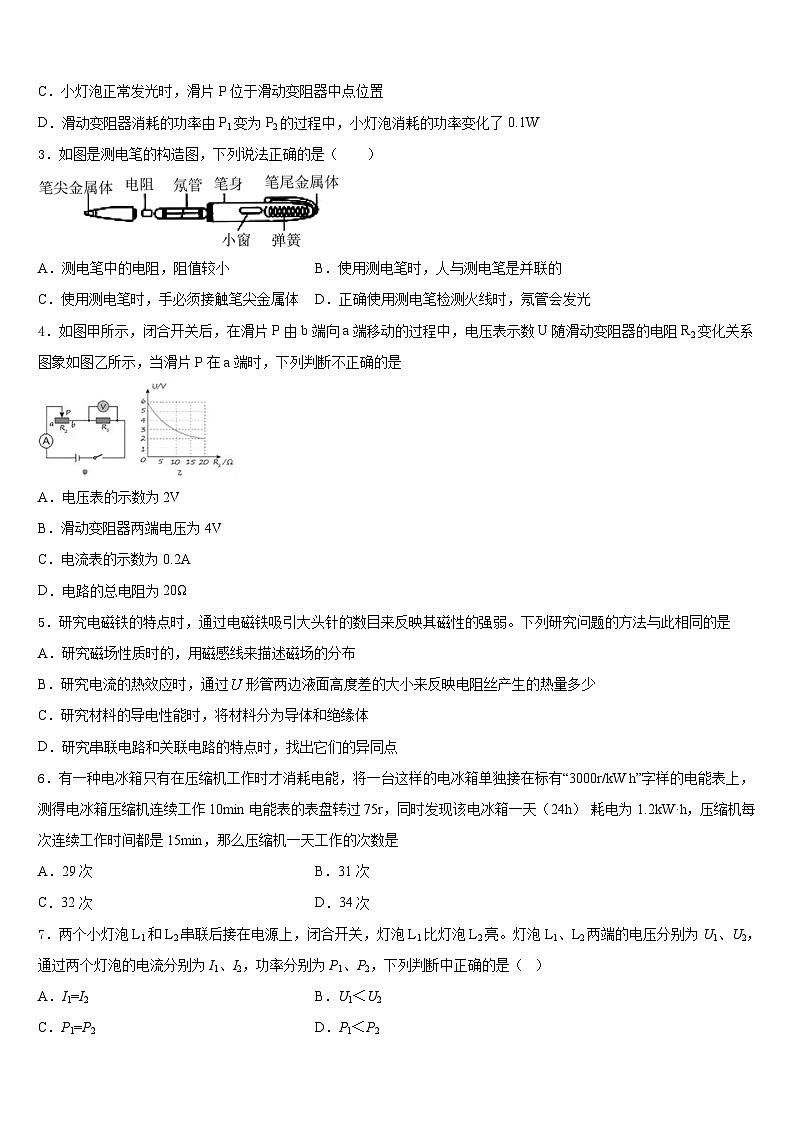

C．小灯泡正常发光时，滑片P位于滑动变阻器中点位置
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.1W
3．如图是测电笔的构造图，下列说法正确的是（ ）
A．测电笔中的电阻，阻值较小B．使用测电笔时，人与测电笔是并联的
C．使用测电笔时，手必须接触笔尖金属体D．正确使用测电笔检测火线时，氖管会发光
4．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
5．研究电磁铁的特点时，通过电磁铁吸引大头针的数目来反映其磁性的强弱。下列研究问题的方法与此相同的是
A．研究磁场性质时的，用磁感线来描述磁场的分布
B．研究电流的热效应时，通过形管两边液面高度差的大小来反映电阻丝产生的热量多少
C．研究材料的导电性能时，将材料分为导体和绝缘体
D．研究串联电路和关联电路的特点时，找出它们的异同点
6．有一种电冰箱只有在压缩机工作时才消耗电能，将一台这样的电冰箱单独接在标有“3000r/kW h”字样的电能表上，测得电冰箱压缩机连续工作10min电能表的表盘转过75r，同时发现该电冰箱一天（24h） 耗电为1.2kW·h，压缩机每次连续工作时间都是15min，那么压缩机一天工作的次数是
A．29次B．31次
C．32次D．34次
7．两个小灯泡L1和L2串联后接在电源上，闭合开关，灯泡L1比灯泡L2亮。灯泡L1、L2两端的电压分别为U1、U2，通过两个灯泡的电流分别为I1、I2，功率分别为P1、P2，下列判断中正确的是（ ）
A．I1=I2B．U1＜U2
C．P1=P2D．P1＜P2

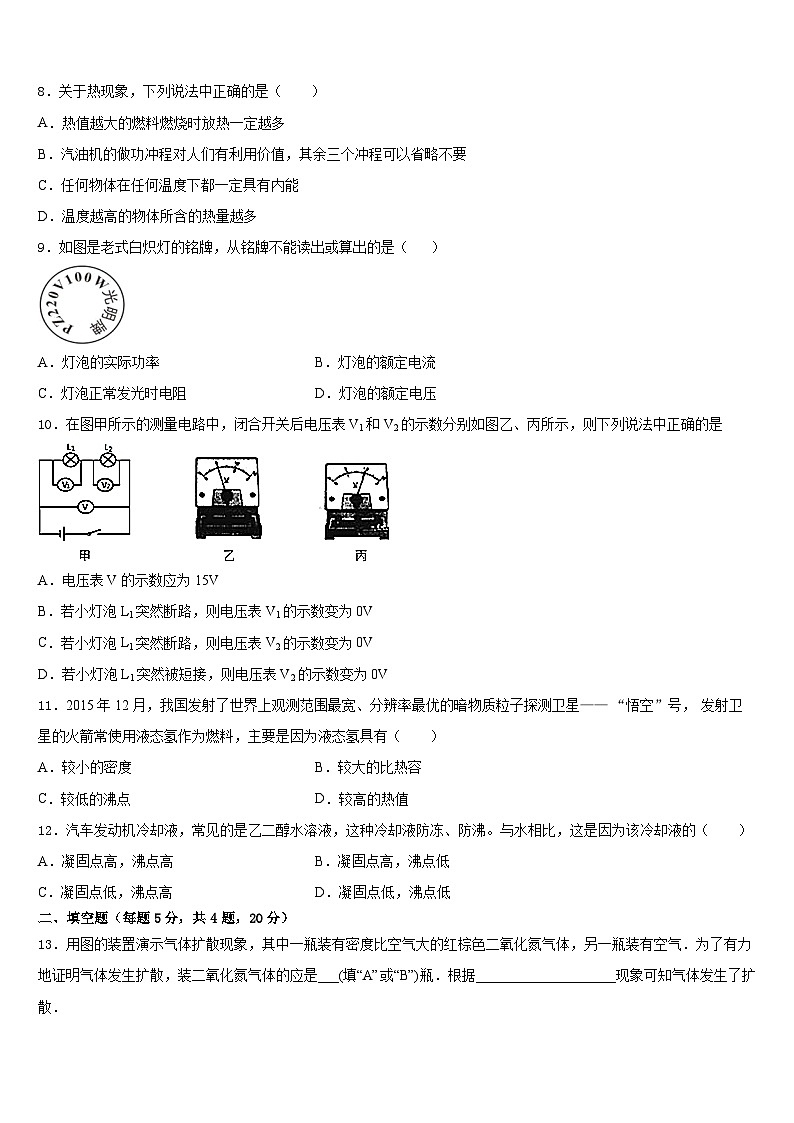

8．关于热现象，下列说法中正确的是（ ）
A．热值越大的燃料燃烧时放热一定越多
B．汽油机的做功冲程对人们有利用价值，其余三个冲程可以省略不要
C．任何物体在任何温度下都一定具有内能
D．温度越高的物体所含的热量越多
9．如图是老式白炽灯的铭牌，从铭牌不能读出或算出的是（ ）
A．灯泡的实际功率B．灯泡的额定电流
C．灯泡正常发光时电阻D．灯泡的额定电压
10．在图甲所示的测量电路中，闭合开关后电压表V1和V2的示数分别如图乙、丙所示，则下列说法中正确的是
A．电压表V的示数应为15V
B．若小灯泡L1突然断路，则电压表V1的示数变为0V
C．若小灯泡L1突然断路，则电压表V2的示数变为0V
D．若小灯泡L1突然被短接，则电压表V2的示数变为0V
11．2015年12月，我国发射了世界上观测范围最宽、分辨率最优的暗物质粒子探测卫星—— “悟空”号， 发射卫星的火箭常使用液态氢作为燃料，主要是因为液态氢具有（ ）
A．较小的密度B．较大的比热容
C．较低的沸点D．较高的热值
12．汽车发动机冷却液，常见的是乙二醇水溶液，这种冷却液防冻、防沸。与水相比，这是因为该冷却液的（ ）
A．凝固点高，沸点高B．凝固点高，沸点低
C．凝固点低，沸点高D．凝固点低，沸点低
二、填空题（每题5分，共4题，20分）
13．用图的装置演示气体扩散现象，其中一瓶装有密度比空气大的红棕色二氧化氮气体，另一瓶装有空气．为了有力地证明气体发生扩散，装二氧化氮气体的应是___(填“A”或“B”)瓶．根据____________________现象可知气体发生了扩散．
14．把一个电阻为44Ω的电炉接入电压为220V的电路中，通电10min产生的热量为______________J．连接家庭电路时，要注意检查线路连接处接触情况．若接触不良，电流通过时产生的热量会更多．容易引起火灾．因为相比接触良好时连接处的电阻________（更大/更小）．
15．现有两个分别标有“6V 6W”和“3V 6W”的灯泡和，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
16．某电阻两端电压由2V增加到4V时，通过该电阻的电流增大了0.5A，则该电阻的阻值为_________Ω。若将该电阻与另外两个分别为3Ω、12Ω的电阻一起连成三个电阻并联的电路，则该并联电路的等效电阻为_________Ω。
三、实验题（共12分）
17．（4分）如图所示，电流表的示数为____A，电压表的示数为_____V．
18．（4分）如图所示是某实验小组“探究电流与电压和电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个、开关一个、定值电阻阻值是、、、的各一个，规格为“ ”的滑动变阻器一个，导线若干。
(1)探究电流与电压的关系时，所测得的几组电流、电压值如表一所示。根据表一中数据可得到结论：___________________；
表一
(2)探究电流与电阻的关系时，所用的几个定值电阻的阻值和测得的几组电流值如表二所示。
表二
①由于操作不当，导致表二中的一组数据存在错误，请判断第_______次实验的数据存在错误，产生错误的原因是____________________，正确的数据应该是_______________A；
②纠正错误以后，该小组用的电阻替换的电阻进行了第4次实验，发现实验无法进行下去，为了完成第4次实验，同学们提出了下列解决方案，其中正确的是（______）
A．将电压表的量程换为0~15V
B．换成电压为12V的电源
C．更换最大阻值大于或等于的滑动变阻器
D．可将定值电阻两端的电压调为1.5V
19．（4分）探究电流与电压的关系
器材：两节新干电池、电流表、电压表、开关、滑动变阻器、一个10Ω的定值电阻，导线．
（1）请在图甲中以笔画线代替导线完成电路连接（要求：仪表选择合适的测量量程；滑动变阻器滑片P向A点移动时，电流表、电压表示数均变大）。
（__________）
（2）为保证电路安全，连接电路时，开关应_________，闭合开关前应将滑动变阻器的滑片P调至_________（A/B）处．
（3）同学们用测得的数据绘制了如图乙所示的图象，根据该图象得出的结论：_____不变，______.
四、作图题（共16分）
20．（8分）根据电源“+、一”极，标出小针静止时的N极，以及螺线管磁感线的方向。
（_____）
21．（8分）如图9所示，重物对水平地面的压力为3牛，请用力的图示法作出这个压力F。
五、计算题（共22分）
22．（10分）如图所示，电源电压恒为18V，灯泡L标有“10V 5W”字样，电流表量程为，电压表量程为，滑动变阻器R的最大阻值为，当只闭合S和，把滑动变阻器接入电路的阻值由增大到时，定值电阻的电功率减小了1W，灯泡的电阻不变求：
（1）灯泡L正常发光时通过的电流。
（2）只闭合S和，且滑动变阻器的滑片P置于中点位置时，灯泡的实际功率。
（3）只闭合S和，在保证电路安全的情况下，电阻消耗的最小电功率。
23．（12分）如图所示的电路中，电流表使用的量程为0~0.6A，电压表使用的量程为0~15V。定值电阻R=10，开关S闭合，将滑片P从最右端B点移至滑动变阻器的中点时，电压表示数为3V，电流表示数变化了0.12A。求
(1)滑片P在中点时，通过电阻R的电流；
(2)滑片P在最右端B点时，电流表的示数；
(3)电源电压；
(4)为保证电表安全，滑动变阻器接入电路中阻值的取值范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、D
4、D
5、B
6、C
7、A
8、C
9、A
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、B A瓶内出现红棕色气体
14、6.6×105 更大
15、2.5 7.5
16、4 1.5
三、实验题（共12分）
17、0.5 2.5
18、当电阻一定时，通过导体的电流和导体两端的电压成正比 3 没有控制电阻两端电压一定或没有调节滑动变阻器使用电阻两端电压一定 0.2 C
19、 断开 B 电阻 正比
四、作图题（共16分）
20、
21、压力的大小、方向和作用点均正确. 3分说明：作用点在水平地面上。
五、计算题（共22分）
22、 (1)；(2)；(3)
23、 (1) 0.3A；(2) 0.18A；(3) 9V；(4)5Ω～40Ω
实验次数
1
2
3
电压
1.0
1.5
2.0
电流
0.2
0.3
0.4
实验次数
1
2
3
电阻
5
10
15
电流
0.6
0.3
0.24
