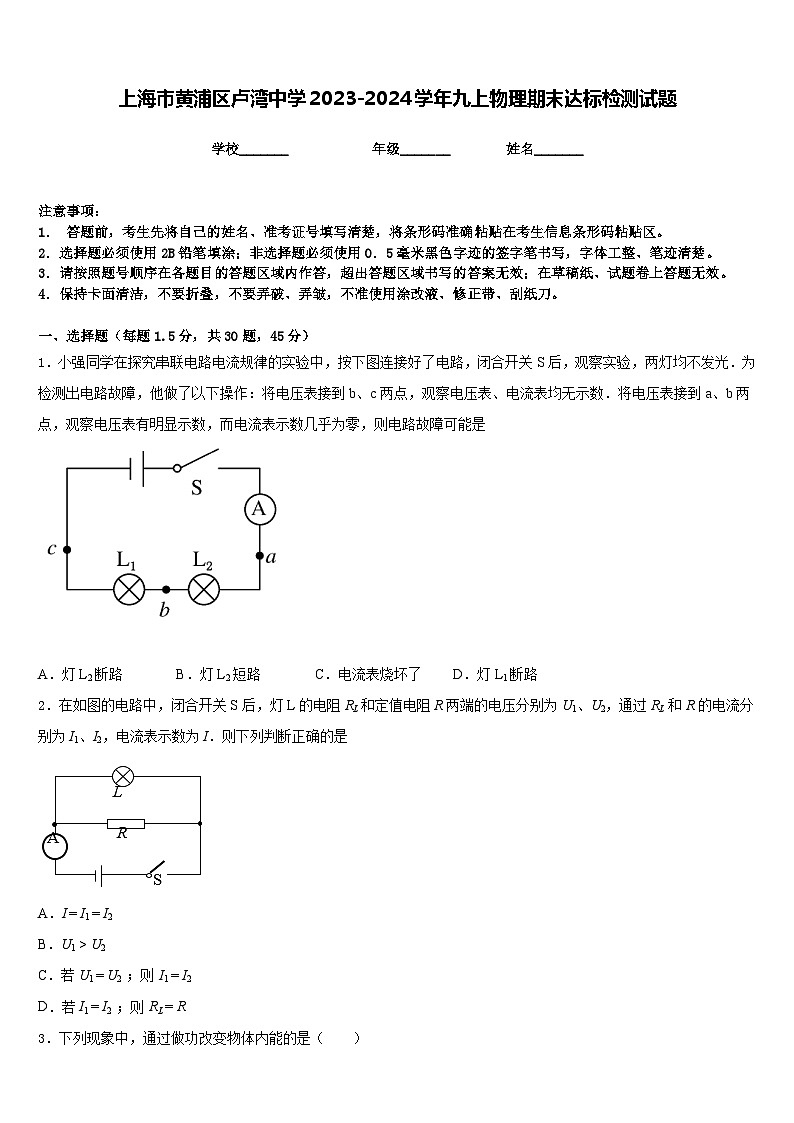

上海市黄浦区卢湾中学2023-2024学年九上物理期末达标检测试题含答案

这是一份上海市黄浦区卢湾中学2023-2024学年九上物理期末达标检测试题含答案，共14页。试卷主要包含了下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1.5分，共30题，45分）
1．小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数．将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
2．在如图的电路中，闭合开关S后，灯L的电阻RL和定值电阻R两端的电压分别为U1、U2，通过RL 和R的电流分别为I1、I2，电流表示数为I．则下列判断正确的是
A．I = I1 = I2
B．U1 > U2
C．若U1 = U2 ；则 I1 = I2
D．若I1 = I2 ；则 RL = R

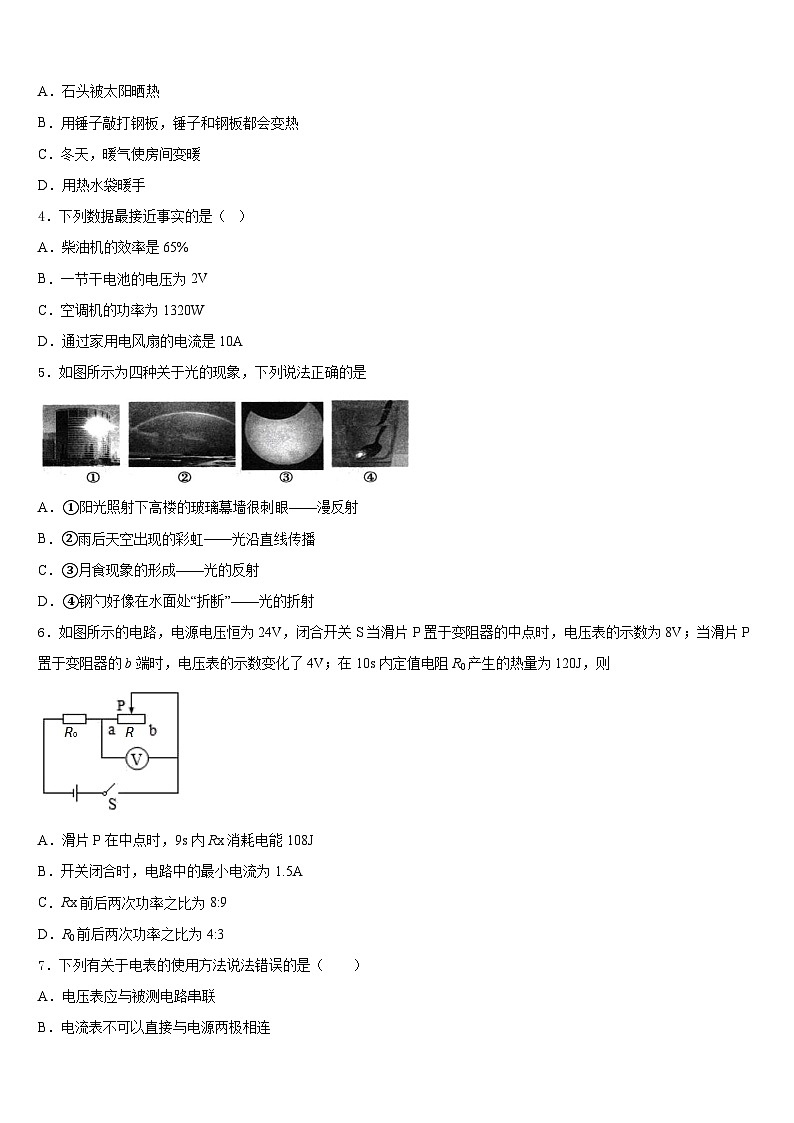

3．下列现象中，通过做功改变物体内能的是（ ）
A．石头被太阳晒热
B．用锤子敲打钢板，锤子和钢板都会变热
C．冬天，暖气使房间变暖
D．用热水袋暖手
4．下列数据最接近事实的是（ ）
A．柴油机的效率是65%
B．一节干电池的电压为2V
C．空调机的功率为1320W
D．通过家用电风扇的电流是10A
5．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播
C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
6．如图所示的电路，电源电压恒为24V，闭合开关S当滑片P置于变阻器的中点时，电压表的示数为8V；当滑片P置于变阻器的b端时，电压表的示数变化了4V；在10s内定值电阻R0产生的热量为120J，则
A．滑片P在中点时，9s内Rx消耗电能108J
B．开关闭合时，电路中的最小电流为1.5A
C．Rx前后两次功率之比为8:9
D．R0前后两次功率之比为4:3
7．下列有关于电表的使用方法说法错误的是（ ）
A．电压表应与被测电路串联
B．电流表不可以直接与电源两极相连
C．电流应当从电表的正接线柱流入，从负接线柱流出
D．所测量的电流和电压不能超过电表的量程
8．如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（ ）
A．可能灯短路
B．一定灯断路
C．电阻R断路
D．以上情况都有可能
9．下列说法正确的是（ ）
A．两物体温度相同，内能一定相同
B．两物体相比，分子势能越大的物体，其内能越大
C．甲物体传递了热量给乙物体，说明甲物体温度高
D．物体对外做功，自身的内能可能不变
10．关于分子热运动及热现象，下列说法正确的是（ ）
A．破镜难圆，说明分子间存在斥力
B．扩散现象只能发生在气体与液体中
C．“酒香不怕巷子深”，说明物质的分子在不停地做无规则运动
D．﹣20℃的冰块没有内能
11．下列数据最符合生活实际的是
A．LED手电筒中的电流约为20AB．我国家庭电路的电压约为36V
C．家用空调工作时的功率约为1000WD．我国电网的标准频率是 100Hz
12．有两只灯泡L1、L2，分别标有“220V 100W”和“220V 40W”的字样．若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A．两灯正常发光时，L1的电阻较大
B．两灯并联接入220V的电路，L1、L2消耗功率之比是2:5
C．两灯串联接入220V的电路，L1消耗的功率小于25W
D．两灯串联接入220V的电路，两灯泡消耗总功率大于40W小于100W
13．下列家用电器中，功率最接近1kW的是
A．台灯B．液晶电视
C．笔记本电脑 D．空调
14．根据A、B、C、D四种家用电器铭牌上所提供的信息，可知额定电流为6A的用电器是
A．
B．
C．
D．
15．从能否省力的角度，下列图中有一个杠杆与其它三个不同类，它是（ ）
A．羊角锤拔钉子
B．钓鱼竿吊起鱼
C．撬棒撬石头
D．铡刀切割草
16．图中正在使用的机械，属于费力杠杆的有（ ）
A．①③B．②③C．①④D．②④
17．如图所示，滑雪运动员的滑雪板做得宽大，其目的是为了（ ）
A．增大压强B．减小压强C．增大压力D．减小压力
18．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．B．C．D．
19．晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，用测电笔测双孔插座的两个孔时，氖管都发光，则故障可能是
A．插头短路B．进户零线上的熔丝熔断
C．灯座短路D．进户火线上的熔丝熔断
20．如图所示是四冲程汽油机的一个工作循环示意图，其中属于排气冲程的是（ ）
A．B．
C．D．
21．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
22．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路
23．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关
24．如图是电阻甲和乙的 U-I图像，小明对图像信息作出的判断，正确的是（ ）
A．当甲两端电压为0.5V 时，通过它的电流为0.3A
B．当乙两端电压为1V，其电阻值为0.4Ω
C．将甲和乙串联，若电流为0.4A ，则它们两端的电压为3V
D．若甲和乙并联，若电压为2.5V ，则它们的干路电流为0.5A
25．如图所示，小光做摩擦起电的实验时，分别用丝绸摩擦过的玻璃棒和毛皮摩擦过的橡胶棒分别靠近普通玻璃棒和丝绸摩擦过的玻璃棒。其中，与验电器原理相同的是
A．B．
C．D．
26．电阻和并联，当通过的电流为时，则通过干路的电流为（ ）
A．B．C．D．
27．傍晚小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是
A．小明卧室的照明电路发生了断路
B．小明卧室的灯泡发生了短路
C．他家工作电器的总功率过大
D．可能是进户线断了
28．如图是电阻R1、R2的关系图像。由图可知（ ）
A．电阻 R1＜R2
B． R1两端的电压越大，其阻值越大
C．通过R2的电流越小，其阻值越小
D．将R1、R2串联接在电路中，电流通过R1做功较快
29．如图所示， 对于图片中所描述的物理过程,下列分析正确的是
A．图甲,向下压活塞的过程,瓶内气体内能减小
B．图乙,瓶内气体推动塞子跳起时,通过做功改变气体的内能
C．图丙,试管内水蒸气推动塞子冲出时,通过热传递改变其内能
D．图丁,此冲程属于内燃机的压缩冲程,燃气的内能转化为活塞的机械能
30．如图，电源电压不变，R 是定值电阻。将一个“6 V 2 W”的小灯泡接在a、b 两点间，灯恰能正常发光：若换一个“6 V 3 W”的小灯泡接在 a、b 两点间，则
A．电阻 R 两端的电压保持不变B．小灯泡消耗的电功率等于 3 W
C．小灯泡消耗的电功率大于 3 WD．相同时间电阻 R 消耗的电能增大
二、填空题（每空1分，共10题，20分）
31．两个电阻，分别标有“3V 1.5W”和“6V 1.8W”字样。将它们串联后接入电路使用，那么电路两端电压不能超过_______V；将它们并联后接入电路使用，那么电路的干路电流不能超过_______A。
32．图所示，通电螺线管左边是_______极。（填“N”或“S”）
33．气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球________；如果将两个带同种电荷的气球靠近时，会出现相互_______的现象．
34．某同学在用电压表测电压时，已知所使用的双量程电压表能够满足实验的测量要求。在不能事先估计电压的情况下，为了避免损坏电压表，且又能较精确地测出电路两端的电压，常常通过“试触”来确定电压表的量程。
（1）闭合开关前，指针偏转情况如图所示，接下来应进行的操作是_____________；
（2）随后，假如先选用电压表的小量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针____________________________,则换用电压表的大量程；
（3）假如先选用电压表的大量程：闭合开关然后迅速断开，同时观察开关闭合瞬间电压表的指针偏转情况，若指针___________________,则换用电压表的小量程。
35．电阻为15Ω的灯泡，正常工作的电压是6V，灯泡正常工作时通过它的电流是________A。现在把它接到电压是9V的电源上，要使它正常工作，需要给它串联一个阻值为________Ω的分压电阻。
36．在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图，元件甲的电阻是_____Ω，将元件甲、乙串联后接在电源两端，流过元件甲、乙的电流是0.2A，则电源电压为_____V，若将元件甲、乙并联后接在1.5V的电源两端，那么流过干路的电流是_____A．
37．在图所示的电路中，甲、乙、丙是三个电表．闭合开关S，若灯L1与L2串联，电路中的甲应是_____表；若灯L1与L2并联，电路中的甲应是_____表．（两空均选填：“电流”或“电压”）
38．小明国庆期间跟爸爸乘汽车去五彩田园游玩，汽车在路上行驶时，以车窗为参照物，汽车上的座椅是________的；倒车雷达利用________(选填“超声波”或“次声波“)探测障碍物的。
39．牛肉面是全省人民“舌尖上的美食”。端上一碗牛肉面香味扑鼻而来，是由于分子的______造成的。
40．很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下，是因为____可以改变物体的内能(选填“热传递”或“做功”)，易使气罐升温爆炸；用水作为冷却剂是因为水的_____比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_____过大，造成电流过大，容易引起火灾。
三、实验题（每空1分，共2题，15分）
41．用电压表和电流表测定额定电压为2.5V灯泡的额定功率，电路如图甲所示：
（1）闭合开关前，滑动变阻器的滑片应置于______ 端（填“A”或“B”）；
（2）闭合开关后，小灯泡不亮，但电压表有示数，经检查，图中a、b、c三根导线中有一根断了，则该导线是______（选填字母“a”、“b”或“c”）；
（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，直至______时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是______W，若此时换成“2.5V 0.6W”的另一灯泡，那么该灯泡的实际功率______0.6W（选填“>”、“<”或“=”）；
（4）假如实验中电流表或电压表损坏，还能测出额定电压为2.5V的小灯泡的额定功率吗？他们设计了如下图所示的4种电路，电源电压恒定不变，滑动变阻器R1的最大阻值和R0阻值已知，其中不能测出小灯泡额定功率的是______。
A．B．C．D．
42．光敏电阻的阻值随光照射的强弱而改变。“光强”表示光的强弱程度的物理量，照射光越强，光强越大，光强符号用E表示，国际单位为坎德拉（cd）。实验测得光敏电阻的阻值R与光强E间的关系如图甲所示，根据图象解答下列问题：
(1)光敏电阻随光强的增大而_____；
(2)当光强为E1时，光敏电阻的阻值为R1；当光强为E2时，光敏电阻的阻值为R2，那么它们之间的关系式为R2：R1=_____（用E1、E2表示）；
(3)将光敏电阻R、定值电阻R0、电流表、开关和电源连接成图乙所示电路。闭合开关，逐渐减小光敏电阻的光照强度，那么_____；（填正确答案的序号）
①电流表的读数增大，光敏电阻两端的电压也增大
②电流表的读数增大，但光敏电阻两端的电压减小
③电流表的读数减小，但光敏电阻两端的电压增大
④电流表的读数减小，光敏电阻两端的电压也减小
(4)在图乙电路所示电路中，电源电压为6V，当光照强度为2cd时，电流表的读数为0.5A。试求定值电阻R0的阻值_____。
四、计算题（每题10分，共2题，20分）
43．如图所示为某款新型海尔洗衣机，额定工作电压为220V，内部有加热烘干系统、驱动系统等构成，加热烘干系统电阻的额定功率为2000W，问：

（1）加热烘干系统电阻阻值为多少？
（2）选用混合模式洗衣时，向洗衣机滚筒中加入的6kg水，加热系统在5min内将水加热到，此过程水共吸收多少热量？加热系统消耗多少电能？加热效率为多少？（水的比热容为4.2×103J/（kg·℃））
（3）驱动系统中电动机工作电流为2A，其电阻为，则电动机正常工作时消耗电功率为多少？电动机的发热功率为多少？
44．图甲是汽车的一种自动测量油箱内油量的简易装置，R是阻值均匀的变阻器，它的滑片连在杠杆的一端，当油箱内油面发生变化时，浮标通过杠杆使滑片P在电阻R上滑动，引起油量表的指针偏转．油量表实际上是一个有“”和“”两个量程的电流表，电源电压为12V且保持不变，当长方体油箱中有55升汽油时，油量表的指针满偏，此时两端的电压为6V；当油箱中的汽油还有5升时，滑片P刚好在R的中点，油量表的示数如图乙所示，此时报警电路图中未画出开始自动报警，提醒司机尽快加油．油箱中汽油的体积V和变阻器接入电路的电阻R的关系如图丙所示．问：
油箱装满汽油时消耗的电功率是多少？
变阻器R的总电阻是多少？
当油量表的示数为时，油箱里还有多少升汽油？
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、D
3、B
4、C
5、D
6、C
7、A
8、C
9、C
10、C
11、C
12、C
13、D
14、B
15、B
16、A
17、B
18、D
19、B
20、D
21、C
22、C
23、C
24、C
25、B
26、B
27、A
28、D
29、B
30、D
二、填空题（每空1分，共10题，20分）
31、7.8 0.65
32、N
33、带了电荷 排斥
34、调零 偏转超过最大值 偏转较小
35、0.4 7.5
36、5 3 0.4
37、电压 电流
38、静止 超声波
39、无规则运动
40、热传递 比热容 总功率
三、实验题（每空1分，共2题，15分）
41、A b 电压表示数为2.5V 0.5 ＜ A
42、减小 ③ 3Ω
四、计算题（每题10分，共2题，20分）
43、（1）；（2）；；；（3）440W； 20W。
44、；； 1．
