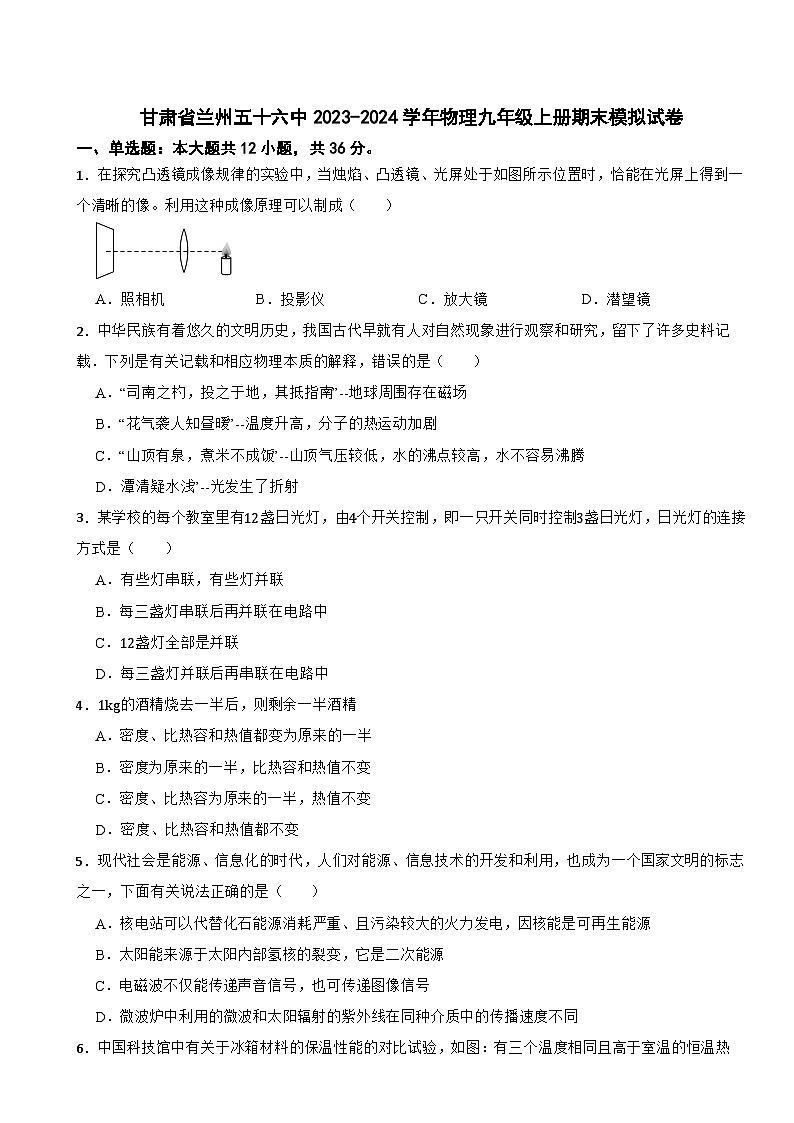

甘肃省兰州五十六中2023-2024学年物理九年级上册期末模拟试卷

这是一份甘肃省兰州五十六中2023-2024学年物理九年级上册期末模拟试卷，共15页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
一、单选题：本大题共12小题，共36分。
1．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于如图所示位置时，恰能在光屏上得到一个清晰的像。利用这种成像原理可以制成（ ）
A．照相机B．投影仪C．放大镜D．潜望镜
2．中华民族有着悠久的文明历史，我国古代早就有人对自然现象进行观察和研究，留下了许多史料记载．下列是有关记载和相应物理本质的解释，错误的是（ ）
A．“司南之杓，投之于地，其抵指南”--地球周围存在磁场
B．“花气袭人知昼暖”--温度升高，分子的热运动加剧
C．“山顶有泉，煮米不成饭”--山顶气压较低，水的沸点较高，水不容易沸腾
D．潭清疑水浅”--光发生了折射
3．某学校的每个教室里有12盏日光灯，由4个开关控制，即一只开关同时控制3盏日光灯，日光灯的连接方式是（ ）
A．有些灯串联，有些灯并联
B．每三盏灯串联后再并联在电路中
C．12盏灯全部是并联
D．每三盏灯并联后再串联在电路中
4．1kg的酒精烧去一半后，则剩余一半酒精
A．密度、比热容和热值都变为原来的一半
B．密度为原来的一半，比热容和热值不变
C．密度、比热容为原来的一半，热值不变
D．密度、比热容和热值都不变
5．现代社会是能源、信息化的时代，人们对能源、信息技术的开发和利用，也成为一个国家文明的标志之一，下面有关说法正确的是（ ）
A．核电站可以代替化石能源消耗严重、且污染较大的火力发电，因核能是可再生能源
B．太阳能来源于太阳内部氢核的裂变，它是二次能源
C．电磁波不仅能传递声音信号，也可传递图像信号
D．微波炉中利用的微波和太阳辐射的紫外线在同种介质中的传播速度不同

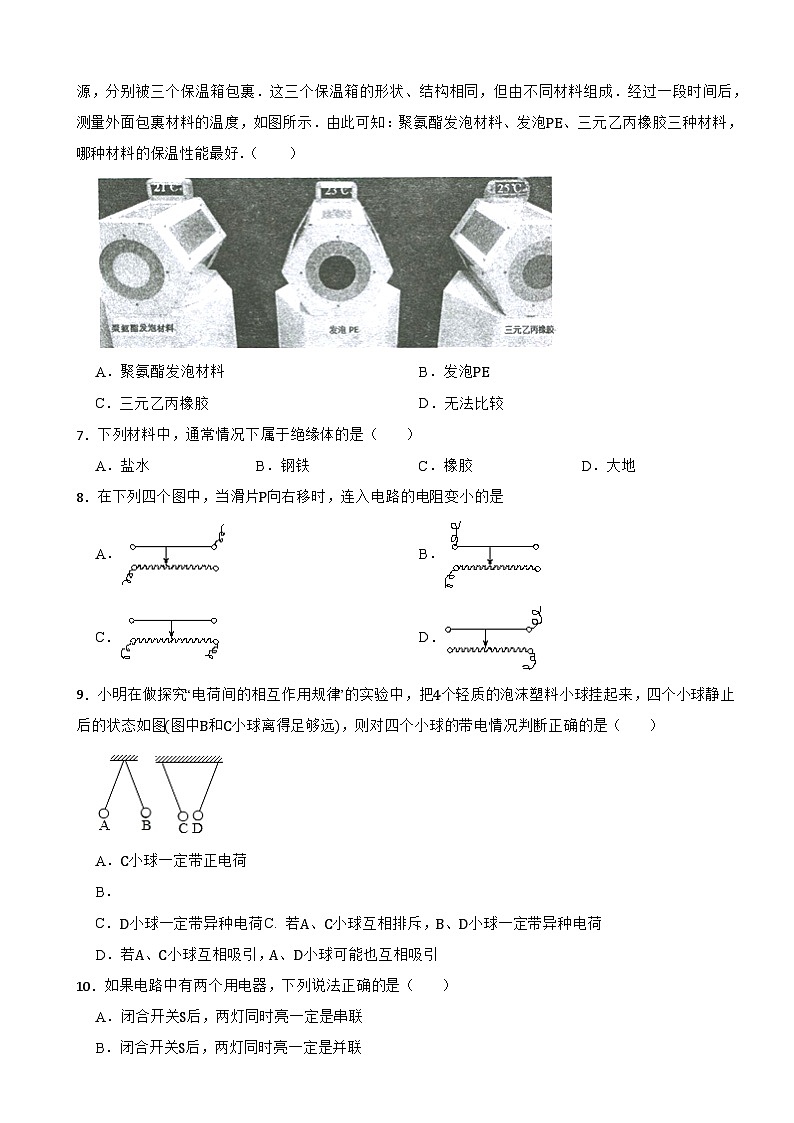

6．中国科技馆中有关于冰箱材料的保温性能的对比试验，如图：有三个温度相同且高于室温的恒温热源，分别被三个保温箱包裹．这三个保温箱的形状、结构相同，但由不同材料组成．经过一段时间后，测量外面包裹材料的温度，如图所示．由此可知：聚氨酯发泡材料、发泡PE、三元乙丙橡胶三种材料，哪种材料的保温性能最好．（ ）
A．聚氨酯发泡材料B．发泡PE
C．三元乙丙橡胶D．无法比较
7．下列材料中，通常情况下属于绝缘体的是（ ）
A．盐水B．钢铁C．橡胶D．大地
8．在下列四个图中，当滑片P向右移时，连入电路的电阻变小的是
A．B．
C．D．
9．小明在做探究“电荷间的相互作用规律”的实验中，把4个轻质的泡沫塑料小球挂起来，四个小球静止后的状态如图(图中B和C小球离得足够远)，则对四个小球的带电情况判断正确的是（ ）
A．C小球一定带正电荷
B．
C．D小球一定带异种电荷C. 若A、C小球互相排斥，B、D小球一定带异种电荷
D．若A、C小球互相吸引，A、D小球可能也互相吸引
10．如果电路中有两个用电器，下列说法正确的是（ ）
A．闭合开关S后，两灯同时亮一定是串联
B．闭合开关S后，两灯同时亮一定是并联
C．闭合开关S后，两灯同时亮可能是串联
D．闭合开关S后，两灯同时亮一定不是并联

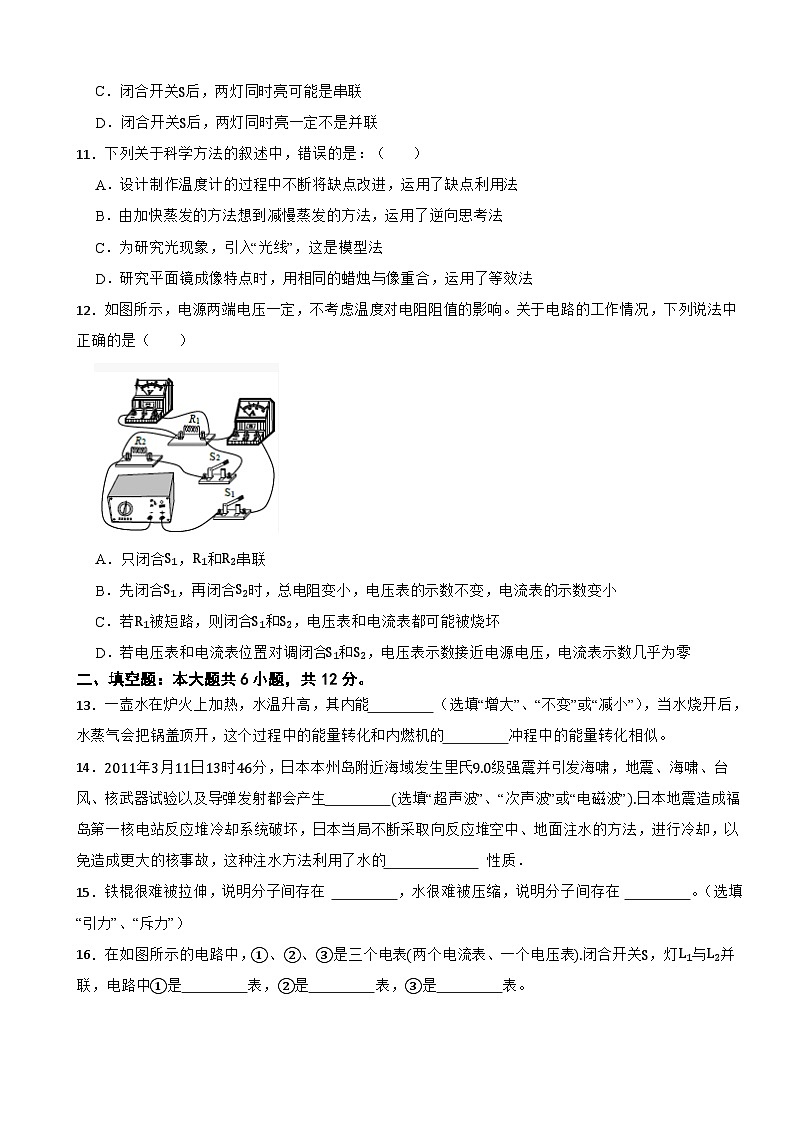

11．下列关于科学方法的叙述中，错误的是：（ ）
A．设计制作温度计的过程中不断将缺点改进，运用了缺点利用法
B．由加快蒸发的方法想到减慢蒸发的方法，运用了逆向思考法
C．为研究光现象，引入“光线”，这是模型法
D．研究平面镜成像特点时，用相同的蜡烛与像重合，运用了等效法
12．如图所示，电源两端电压一定，不考虑温度对电阻阻值的影响。关于电路的工作情况，下列说法中正确的是（ ）
A．只闭合S1，R1和R2串联
B．先闭合S1，再闭合S2时，总电阻变小，电压表的示数不变，电流表的示数变小
C．若R1被短路，则闭合S1和S2，电压表和电流表都可能被烧坏
D．若电压表和电流表位置对调闭合S1和S2，电压表示数接近电源电压，电流表示数几乎为零
二、填空题：本大题共6小题，共12分。
13．一壶水在炉火上加热，水温升高，其内能 （选填“增大”、“不变”或“减小”），当水烧开后，水蒸气会把锅盖顶开，这个过程中的能量转化和内燃机的 冲程中的能量转化相似。
14．2011年3月11日13时46分，日本本州岛附近海域发生里氏9.0级强震并引发海啸，地震、海啸、台风、核武器试验以及导弹发射都会产生 (选填“超声波”、“次声波”或“电磁波”).日本地震造成福岛第一核电站反应堆冷却系统破坏，日本当局不断采取向反应堆空中、地面注水的方法，进行冷却，以免造成更大的核事故，这种注水方法利用了水的 性质．
15．铁棍很难被拉伸，说明分子间存在 ，水很难被压缩，说明分子间存在 。（选填“引力”、“斥力”）
16．在如图所示的电路中，①、②、③是三个电表(两个电流表、一个电压表).闭合开关S，灯L1与L2并联，电路中①是 表，②是 表，③是 表。
17．两个电路元件A和B中的电流与其两端电压的关系如图所示，则RA= Ω.若把它们并联起来，接在某电压为2V的电源上，电路中消耗的电功率是 W。
18．同种材料制成、粗细相同的导体甲、乙、丙，甲长0.1米、乙长0.2米，丙长0.3米。若将甲、乙串联在电源两端，则甲两端的电压 乙两端的电压，通过甲的电流 通过乙的电流。若将甲、丙并联，甲和丙的总电阻 乙的电阻。（均选填“大于”、“等于”或“小于”）
三、作图题：本大题共2小题，共10分。
19．有一个黑匣子的外面有两个灯泡，用导线在匣内将它们接好．A、B、C是三根引出线的接线柱．当开关S接在A点时，只有一盏灯亮；当开关S接在B点时，两盏灯都亮．试在黑匣子内画出这两盏灯的连接图．
20．在图中用笔画线表示导线，把一只干电池和一只小灯泡连接起来，使灯泡发光。
四、实验探究题：本大题共2小题，共24分。
21．小明根据图甲所示电路探究串联电路电压的关系。
（1）连接实物时，开关应 ，电压表应与待测电路 联，并用 法选择合适的量程，在实验中最好选择规格 (选填“相同”或“不同”)的小灯泡。
（2）按图甲连好电路后，小明将电压表接在A、B两点时，闭合开关，发现电压表示数为电源电压。则发生该现象的原因可能是L1 ，或L2 。(选填“短路”或“断路”)
（3）排除故障后，测了三个位置的电压。然后用L3换下L2在三个位置又各测一次，电压值如下表。表中空缺的一个数据，电压表指针位置如图乙所示。请将下表填写完整。
（4）小明在测量了灯L1两端的电压后，断开开关，然后将电压表的B端不动，A端松开，接到C接线柱上，测量灯L2两端的电压，这一做法存在的问题是 。
22．同学们利用“伏安法”测量未知电阻Rx的阻值，所用电源电压为3V，RX阻值约为5Ω．
(图需要出现在答题卡上，右侧加一虚线框)
（1）实物电路如图甲，请用笔画线代替导线将电路连接好，并在虚线框中画出相应的电路图。
（2）闭合开关，当电压表示数为2.4V时，电流表示数如图乙，则通过电阻Rx的电流I= A，计算出Rx= Ω.
（3）利用现有的器材和电路，在已经规范使用器材的前提下，如何使测量结果更接近真实值．
五、简答题：本大题共1小题，共5分。
23．热机的效率是衡量汽车发动机性能的关键指标。2020年9月，我国发布全球首款热机的效率突破50%的商业化柴油机，这一成果的意义犹如人类历史上首次百米赛跑突破10s。立志成为汽车设计师的小雷，也想设计改造内燃机，使内燃机的热机的效率达到80%。考虑影响热机效率的因素，你认为小雷可以在哪些方面改进创新？假如小雷的设想实现了，会给我们的生活带来哪些影响？(写出一条即可)
六、计算题：本大题共2小题，共13分。
24．如图是某采用玻璃瓶瓶装的矿泉水。已知空瓶的质量为300g，装满水后总质量为850g。用该玻璃瓶装满酒精后，总质量为740g。已知矿泉水的密度为1.0×103kg/m3，该玻璃的密度为2.4×103kg/m3。求：
（1）制作一个这样的玻璃瓶需要该玻璃的体积为多少cm3？
（2）酒精的密度为多少g/cm3？
25．图甲是某班科技小组设计的风力测定装置示意图，图乙是其电路图．电阻R′随风力变化关系如图丙所示．已知电源电压恒为9V，定值电阻R0=2Ω，电压表量程为0～3V.使用该装置测定风力，则
（1）电阻R′的阻值随风力的增大怎样变化？
（2）求无风时电压表的示数．
（3）如果保持电压表量程不变，且只能在电路中增加一个电阻R，使该装置能测量的最大风力增加到900N，计算电阻R的阻值，并说明其连接方式
（4）计算改装后该装置电路总功率的变化范围．(计算结果保留一位小数)
答案解析部分
1．【答案】B
【知识点】凸透镜成像规律及其探究实验
【解析】【解答】由题可知，物距小于像距，所以此时像为倒立放大的实像，与投影仪工作原理一致。B正确，A、C、D错误。
综上选B
【分析】物距等于像距为倒立等大的实像，物距大于像距为倒立缩小的实像，物距小于像距为倒立放大的实像，据此选择。
2．【答案】C
【知识点】光的折射规律；沸点及沸点与气压的关系；地磁场；分子热运动
【解析】【解答】A、司南是指指南针，地球存在磁场，指南针才会指向南方，A正确；
B、 花气袭人知昼暖，温度越高，花越香，表明温度越高，花香分子的热运动越剧烈，B正确；
C、 山顶有泉，煮米不成饭：山顶气压较低，水的沸点较低，水容易沸腾，C错误；
D、 潭清疑水浅 ，岸边看水水变浅，是由光发生折射，D正确。
综上选C
【分析】地球有磁场，小磁针在磁场的作用下，指向南方；温度越高，分子的热运动越剧烈；大气压越高，沸点越低；发生折射，使得水看起来很浅。
3．【答案】C
【知识点】家庭电路的连接
【解析】【解答】家庭电路中的用电器均是并联，C正确，A、B、D错误。
综上选C。
【分析】家庭电路用电器的连接方式为并联，避免用电器发生故障时，对正常用电器产生干扰。
4．【答案】D
【知识点】密度及其特性；比热容；燃料的热值
【解析】【解答】密度、比热容、热值均是物质的基本属性，不会随着体积的减小、质量的增大而变化，D正确；A、B、C错误。
综上选D。
【分析】物质的基本属性只和物质本身有关，与质量、体积无关。
5．【答案】C
【知识点】紫外线；核能；核聚变；电磁波的传播
【解析】【解答】A、 核能是不可再生能源，A错误
B、太阳能来源于内部氢核的聚变，是一次能源，B错误；
C、 电磁波不仅能传递声音信号，也可传递图像信号 ，常用于无线通信，C正确
D、微波和紫外线均属于电磁波，在同种介质中传播速度相同，D错误
综上选C
【分析】核能时新型能源但是属于不可再生能源；太阳能来自于内部氢聚变，电磁波常用于无线通信，即可以传递声音也可以传递图像，微博和紫外线属于电磁波。
6．【答案】C
【知识点】摄氏温度及其计算
【解析】【解答】保温材料的保温性能越好，相同时间内，内部温度下降越低，由图可知 三元乙丙橡胶 温度下降最低，故其保温性能最好，C正确，A、B、D错误。
综上选C
【分析】保温材料的保温性能越好，相同时间内，内部温度下降越低。
7．【答案】C
【知识点】导体与绝缘体
【解析】【解答】通常情况下， 橡胶不导电，属于绝缘体，C正确，A、B、D在通常情况都会导电属于导体，故错误。
综上选C
【分析】绝缘体为不导电，导体为导电。
8．【答案】D
【知识点】滑动变阻器的原理及其使用
【解析】【解答】 A、B 、当滑片P向右移时 ， 连入电路的电阻变大，A、B错误；
C、滑动变阻器连接一上一下，C错误；
D、当滑片P向右移时，连入电路的电阻变小 。D正确
综上选D
【分析】滑动变阻器连接一上一下，据图识别选项。
9．【答案】D
【知识点】两种电荷；物体带电情况的判断
【解析】【解答】A、带电物体具有吸引小物质的性质，CD相互吸引，可能其中一个小球不带电，所以C可能不带电，A、B错误；
C、CD相互吸引，可能其中一个小球不带电，所以D可能不带电，C错误；
D、CD相互吸引，可能其中一个小球不带电，所以D可能不带电，AB相互排斥必定带同种电荷，所以AB可能相互吸引。
综上D正确。
【分析】相互吸引，可能带异种电荷，可能其一物质不带电。
10．【答案】C
【知识点】电路的基本连接方式
【解析】【解答】两用电器同时亮可能为串联，也可能为并联，C正确；A、B、D错误
综上选C
【分析】串联并联的用电器均会同时工作。
11．【答案】A
【知识点】物理学方法
【解析】【解答】解：A、通过对自制温度计缺点的改进制作出常用温度计，这种物理研究方法是缺点列举法，不是缺点利用法．故A错误；
B、根据加快蒸发的方法，根据思维的可逆性，很容易想到对应的减慢蒸发的方法，这是逆向思考法．故B正确；
C、在研究光的传播时，利用光线反映光的本质，间接的研究光的传播，研究起来更方便、更形象，这种研究问题的方法叫模型法，故C正确；
D、研究平面镜成像特点时，用相同的蜡烛与像重合，得出像物大小相同的结论，这是运用了等效法，故D正确．
故选：A．
【分析】根据对比较法、逆向思考法、缺点利用法和转换法等具体方法的了解，对照选项中的描述可逐一做出判断．
12．【答案】D
【知识点】实物的电路连接；电流表的连接；电压表的连接；欧姆定律及其应用
【解析】【解答】A 、只闭合S1，R1接入电路，A错误；
B、 先闭合S1，再闭合S2时， R1和R2并联，总电阻变小，电压表示数不变，电流表示数变大，B错误；
C、 若R1被短路，则闭合S1和S2，电压表被短路，电流表可能被烧坏，C错误；
D、 若电压表和电流表位置对调闭合S1和S2，电压表直接连接在电源两侧， 电压表示数接近电源电压，电流表示数几乎为零。D正确。
综上选D。
【分析】根据实物图可知，S1为与干路上，S2和R2串联， 只闭合S1，R1连接在电路中，R2无电流；先闭合S1，再闭合S2时， R1和R2并联，根据并联电路总电阻为各路电阻倒数之和的倒数，所以总电阻变小，根据欧姆定律可知，电流变大；电压表与R1并联，当R1短路，电压表也短路，无示数，若R1被短路，则闭合S1和S2，电流表直接连接在电源两侧可能被烧坏；若电压表和电流表位置对调闭合S1和S2，电压表直接连接在电源两侧， 电压表示数接近电源电压，电流表示数几乎为零。
13．【答案】增大；做功
【知识点】内能的概念；做功改变物体内能
【解析】【解答】解：当物体的状态和质量均不变时，温度升高，内能增加；因此一壶水在炉火上加热，水温升高，其内能增大；
当水烧开后，壶盖被水蒸气顶开，是水蒸气推动壶盖做功，将蒸气的内能转化为壶盖的机械能，此过程和内燃机的做功冲程相似；
故答案为：增大；做功
【分析】物体的内能是指组成物体的分子动能和势能的总和，物体的温度越高，分子运动越剧烈，物体的内能就越大；内燃机的压缩冲程是把机械能转化成气体的内能，内燃机的做功冲程是把气体的内能转化成机械能。
14．【答案】次声波；比热容大
【知识点】比热容；超声波与次声波
【解析】【解答】次声波传播距离大，地质灾害的发生均会产生次声波；利用水来降温是由于其比热容大，吸收热量温度变化较小。
【分析】地质灾害的发生均会产生次声波，根据热量公式Q=cmΔt可知，水比热容大，吸收热量后，温度变化较小。
15．【答案】引力；斥力
【知识点】分子间相互作用力
【解析】【解答】铁棍很难被拉伸是因为分子间的引力的结果；
水很难被压缩，是因为分子间存在着斥力．
故答案为：引力；斥力.
【分析】分子间同时存在着引力和斥力.
16．【答案】电流；电压；电流
【知识点】串联电路和并联电路的辨别
【解析】【解答】 假如③时电压表，则电路短路，所以 ③必为电流表； 假如①为电压表则 L2被短路所以①必为电流表， ② 为电压表。
【分析】串联电路，电流路径只有一条，并联电路，电路路径有多条，电流表相当于导线，电压表相当于断路，据此填空。
17．【答案】5；1.4
【知识点】欧姆定律及其应用；电功率的计算
【解析】【解答】RA=3V0.6A=5Ω，P=PA+PB=UIA+UIB=2V×0.4A+2V×0.3A=1.4W
【分析】根据欧姆定律R=UI以及功率公式P=UI计算。
18．【答案】小于；等于；小于
【知识点】串联电路的电流规律；串联电路的电压规律；电阻的串联
【解析】【解答】同种材料制成、粗细相同的导体甲、乙、丙，甲长0.1米、乙长0.2米，因为电阻与其长度有关，在材料相同、粗细相同时，导体越长电阻越大，所以甲电阻小于乙电阻，若将甲、乙串联在电源两端，根据串联分压可知，电阻大的分配电压多，所以甲两端的电压小于乙两端的电压，串联电路电流处处相等，所以通过甲的电流等于通过乙的电流。若将甲、丙并联，其总电阻小于甲的电阻，而甲的电阻小于乙的电阻，所以甲和丙的总电阻小于乙的电阻。
【分析】串并联电路的电压电流特点。
19．【答案】
【知识点】电路的基本连接方式
【解析】【解答】由题可知，其中一盏灯在干路，一盏灯在支路上，如图：
【分析】 当开关S接在A点时，只有一盏灯亮；当开关S接在B点时 ，两盏灯都亮，所以其中一盏灯在干路，一盏灯在支路上，据此作图。
20．【答案】
【知识点】实物的电路连接
【解析】【解答】电路的形成需要回路，所以导线将灯泡连接在电池正负极，如图：
【分析】电流从电源正极出发，经过用电器回到负极，形成回路。
21．【答案】（1）断开；并；试触；不同
（2）断路；短路
（3）4；串联电路中，总电压等于各用电器两端的电压之和
（4）电压表正负接线柱接反了
【知识点】电流表的连接；电压表的连接；串联电路的电压规律
【解析】【解答】1）为保护用电器，连接前开关处于断开状态，电压表并联在待测电阻两端；使用试触法选择合适的量程，实验探究用电器电压的关系，所以选用不同规格的灯泡；
2）当电路中灯泡不亮时，电压表示数为电源电压则 L1 断路，当电路中只有一个用电器时，电压表电压等于电源电压，所以可能为 L2短路；
3）根据串联电路电源电压为各用电器两端电压之和可知，UBC=UAC−UAB=6V−2V=4V；
4)正确测量L1电压后，按照该连接方法会使电压表正负极接反。
【分析】）为保护用电器，连接前开关处于断开状态；电压表并联在待测电阻两端；；使用试触法选择合适的量程，当待测电阻断路时，电压表直接相连电源两侧，此时电压表示数为电源电压，串联电路总电压为各用电器电压之和。
22．【答案】（1）|
（2）0.5；4.8
（3）多次改变滑动变阻器的滑片到不同位置，分别测出电流和电压并求出电阻值，计算电阻的平均值。
【知识点】伏安法测电阻的探究实验
【解析】【解答】1）伏安法测电阻，电压表并联待测电阻两端，电压最大为3V，量程为0-3V，电流表串联在电路中，根据欧姆定律可知最大电流为0.6A，电流表量程为0-0.6A，滑动变阻器连接一上一下，据此作图：
2）电流表量程为0.02A，电流表示数为0.5A，根据欧姆定律Rx=UI=Ω；
3）为使实验结果更严谨，应该多次试验，求解平均值，所以 多次改变滑动变阻器的滑片到不同位置，分别测出电流和电压并求出电阻值，计算电阻的平均值。
【分析】伏安法测电阻，电压表并联待测电阻两端，根据最大电压选择量程，电流表串联在电路中，根据最大电流为选择电流表量程；根据欧姆定律R=UI计算电阻，为使实验结果更严谨，应该多次试验，求解平均值。
23．【答案】内燃机的重力、内燃机各部件之间的摩擦、废气带走的能量都会影响热机效率的大小；所以改良热机结构、减小摩擦、利用废气的热量都可以提高热机效率；
热机效率提高后，可以节省燃料、减少有害气体的排放等。
【知识点】热机的效率
【解析】【解答】提高热机的效率的方法有减小无用功，增大有用功，无用功主要有摩擦做功，重力做功以及排气冲程带走部分能量，所以改进的方法主要有改良热机结构，减小摩擦；使用轻质材料，减少重力做功，发明结构，利用废气。优点为：节省燃料，节能环保。
【分析】提高热机的效率的方法有减小无用功，增大有用功，无用功主要有摩擦做功，重力做功以及排气冲程带走部分能量，据此回答即可。
24．【答案】（1）玻璃的密度ρ玻璃=2.4×103kg/m3=2.4g/cm3，
由ρ=mV可得制作一个瓶需要玻璃的体积：
V玻璃=m玻璃瓶ρ玻璃=300g2.4g/cm3=125cm3；
（2）瓶子装满水，水的质量：
m水=m总1−m瓶=850g−300g=550g，
瓶子装满水后水的体积：
V水=V容=m水ρ水=550g1g/cm3=550cm3，
酒精的质量：
m酒精=m总2−m瓶=740g−300g=440g，
酒精的体积：
V酒精=V容=550cm3，
酒精的密度：ρ酒精=m酒精V酒精=440g550cm3=0.8g/cm3
【知识点】密度公式及其应用
【解析】【解答】1）根据密度公式：ρ=mv=300g2.4g/cm3=125cm3
2）酒精的质量m酒=m总−m瓶=740g−300g=440g，由密度公式可知水的体积为v=mρ=850g−300g1g/cm3=550cm3，所以酒精的体积为550cm3，由密度公式ρ=mv=440g550cm3=0.5g/cm3
【分析】根据密度公式ρ=mv进行计算
25．【答案】（1）由图甲可知，随风力的增大，金属杆接入电路的长度变短，
电阻变小，所以电阻R′随风力增大而减小；
（2）由图丙可知，无风时 R′=16Ω，
此时电路电流I=UR0+R′=9V2Ω+16Ω=0.5A，
电压表示数U0=IR0=0.5A×2Ω=1V
（3）当风力增加到900N时，由图丙可知R′=1Ω，
保持电压表量程不变，即U0=3V，
电压表示数是3V时，电路电流I′=U0R0=3V2Ω=1.5A，
此时电路总电阻R总=UI′=9V1.5A=6Ω>R0+R′，
应在电路中串联一个电阻R，R=R总−R0−R′=6Ω−2Ω−1Ω=3Ω
（4）由图丙可知，R′的最大阻值为R最大′=16Ω，
电路最小电功率P最小=U2R0+R+R最大′=(9V)22Ω+3Ω+16Ω≈3.9W，
由图丙可知，R′的最小阻值为R最小′=1Ω，
电路的最大功率P最大=U2R0+R+R最小′=(9V)22Ω+3Ω+1Ω=13.5W，
则功率的变化范围是3.9W≤P≤13.5W。
【知识点】串联电路的电压规律；电功率的计算
【解析】【解答】1）据图可知风力越大，电阻 R′ 越小；
2）据图可知无风时，电阻 R′=16Ω，根据串联电路分压：电压之比等于电阻之比，即R0：R'=U0：U'=1：8，所以U0=9V*1/9=1V；
3）由图可知，当风力为900N时， R′=1Ω， 保持电压表量程不变 ，则电压表最大为3V，其他电阻的电压为6V，根据串联分压可知，其他电阻为4Ω，所以串联一个电阻3Ω
4）由图可知 ，R′的最大阻值为R最大′=16Ω ，所以最大总电阻为21Ω，根据Pmin=U2R=(9V)221Ω=3.9W；R′的最大阻值为R最小'=1Ω ，所以最小总电阻为6Ω，根据Pmin=U2R=(9V)26Ω=13.5W；变化范围为 3.9W≤P≤13.5W 。
【分析】根据串联分压：电压之比等于电阻之比，功率公式P=UR进行计算。电压表接入位置
AB
BC
AC
电压表示数(V)
2.5
3.5
6
2

6
结论
