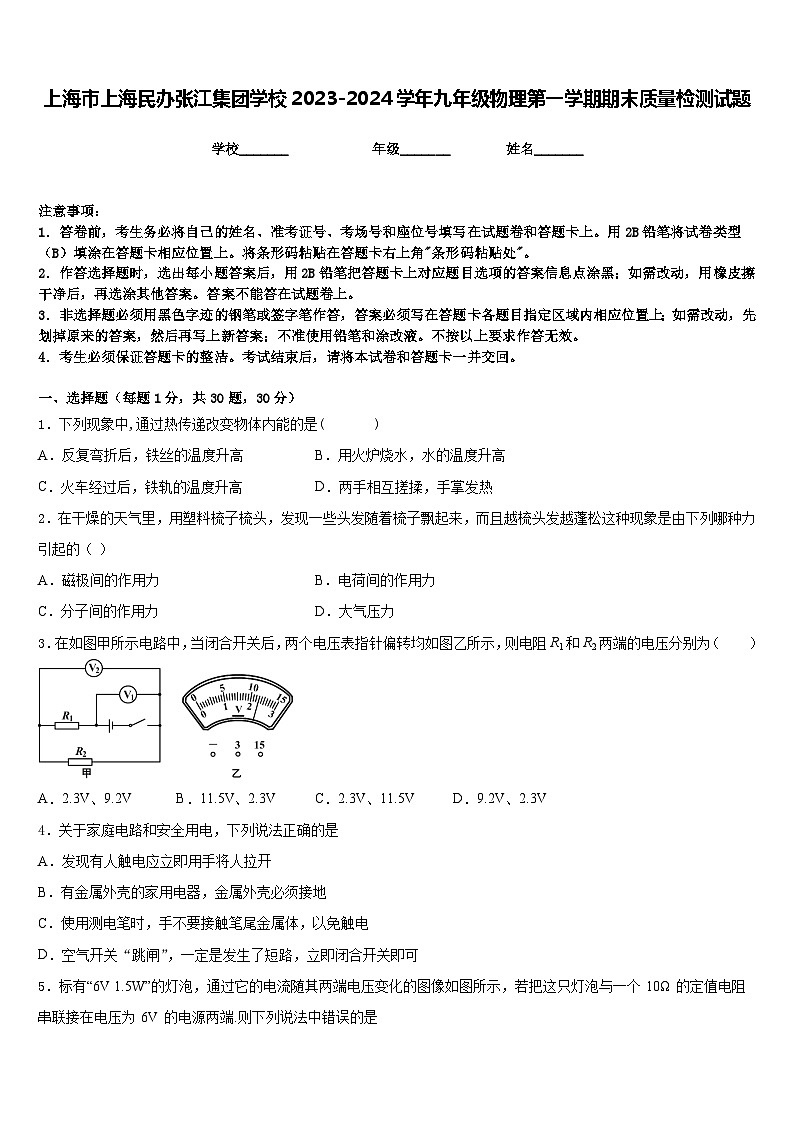

上海市上海民办张江集团学校2023-2024学年九年级物理第一学期期末质量检测试题含答案

这是一份上海市上海民办张江集团学校2023-2024学年九年级物理第一学期期末质量检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列现象中,通过热传递改变物体内能的是( )
A．反复弯折后，铁丝的温度升高B．用火炉烧水，水的温度升高
C．火车经过后，铁轨的温度升高D．两手相互搓揉，手掌发热
2．在干燥的天气里，用塑料梳子梳头，发现一些头发随着梳子飘起来，而且越梳头发越蓬松这种现象是由下列哪种力引起的（ ）
A．磁极间的作用力B．电荷间的作用力
C．分子间的作用力D．大气压力
3．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（ ）
A．2.3V、9.2VB．11.5V、2.3VC．2.3V、11.5VD．9.2V、2.3V
4．关于家庭电路和安全用电，下列说法正确的是
A．发现有人触电应立即用手将人拉开
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可

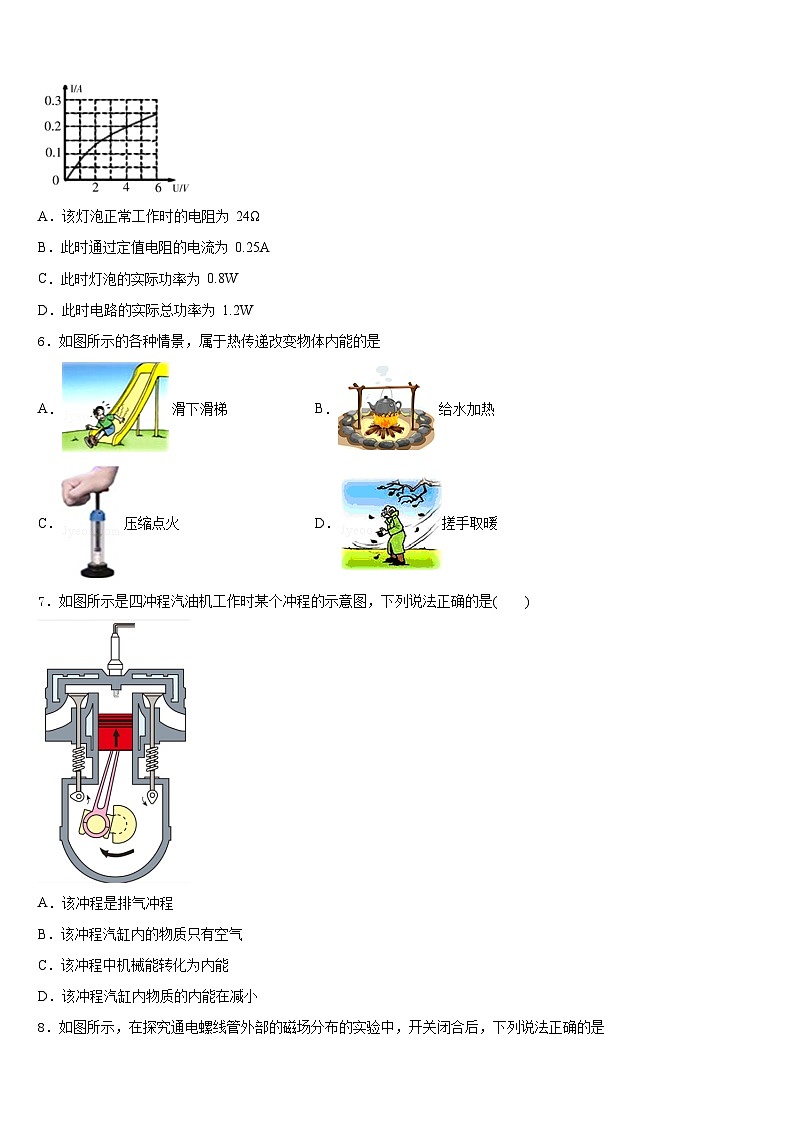

5．标有“6V 1.5W”的灯泡，通过它的电流随其两端电压变化的图像如图所示，若把这只灯泡与一个 10Ω 的定值电阻串联接在电压为 6V 的电源两端.则下列说法中错误的是
A．该灯泡正常工作时的电阻为 24Ω
B．此时通过定值电阻的电流为 0.25A
C．此时灯泡的实际功率为 0.8W
D．此时电路的实际总功率为 1.2W
6．如图所示的各种情景，属于热传递改变物体内能的是
A．滑下滑梯B．给水加热
C．压缩点火D．搓手取暖
7．如图所示是四冲程汽油机工作时某个冲程的示意图，下列说法正确的是( )
A．该冲程是排气冲程
B．该冲程汽缸内的物质只有空气
C．该冲程中机械能转化为内能
D．该冲程汽缸内物质的内能在减小

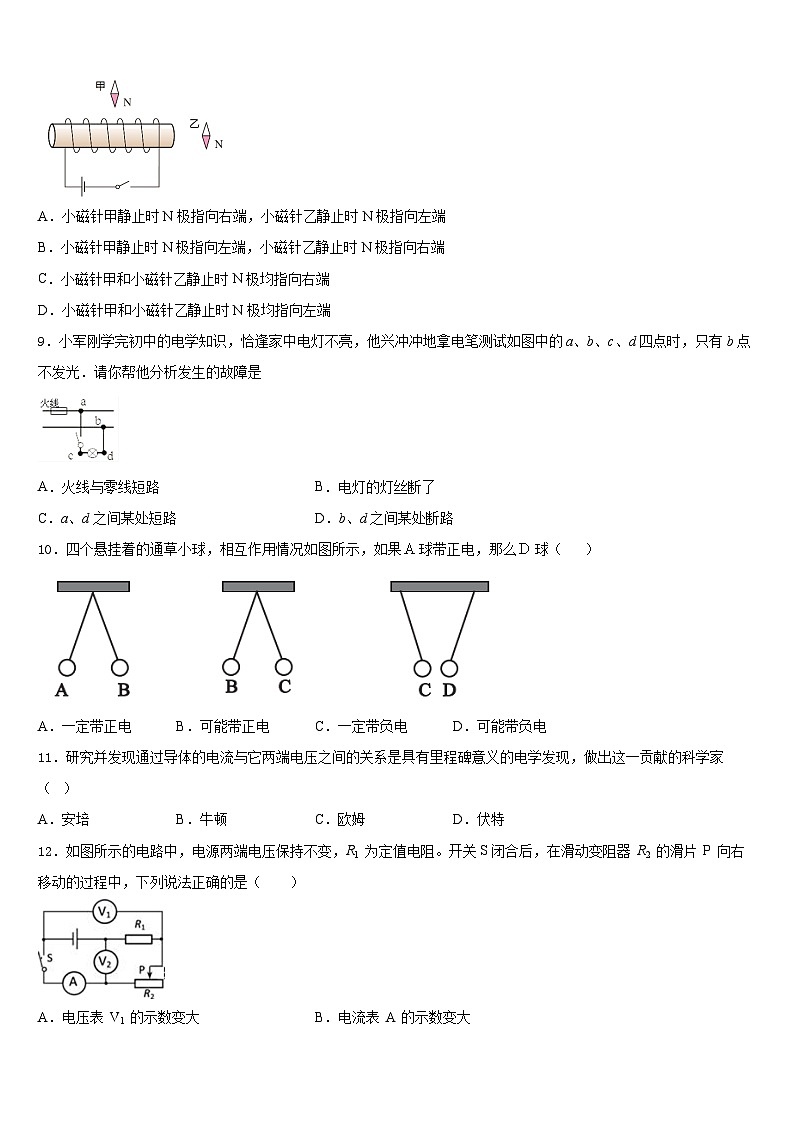

8．如图所示，在探究通电螺线管外部的磁场分布的实验中，开关闭合后，下列说法正确的是
A．小磁针甲静止时N极指向右端，小磁针乙静止时N极指向左端
B．小磁针甲静止时N极指向左端，小磁针乙静止时N极指向右端
C．小磁针甲和小磁针乙静止时N极均指向右端
D．小磁针甲和小磁针乙静止时N极均指向左端
9．小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光．请你帮他分析发生的故障是
A．火线与零线短路B．电灯的灯丝断了
C．a、d之间某处短路D．b、d之间某处断路
10．四个悬挂着的通草小球，相互作用情况如图所示，如果球带正电，那么球（ ）
A．一定带正电B．可能带正电C．一定带负电D．可能带负电
11．研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家（ ）
A．安培B．牛顿C．欧姆D．伏特
12．如图所示的电路中，电源两端电压保持不变，R1 为定值电阻。开关S闭合后，在滑动变阻器 R2 的滑片 P 向右移动的过程中，下列说法正确的是（ ）
A．电压表 V1 的示数变大B．电流表 A 的示数变大
C．电压表 V2 的示数变大D．电路消耗的总功率变大
二、填空题（每题5分，共4题，20分）
13．很多生活小常识都蕴涵着物理学原理。空气清新剂等压缩气罐不要放置在高温环境下，是因为____可以改变物体的内能(选填“热传递”或“做功”)，易使气罐升温爆炸；用水作为冷却剂是因为水的_____比较大的缘故；多个大功率用电器不能同时插在一个插座上，是因为这样会使_____过大，造成电流过大，容易引起火灾。
14．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
15．如图所示，电源电压不变，当开关闭合时，滑动变阻器的滑片向左移动，则电流表A的示数______，电压表V的示数____。电压表V的示数与电流表A的示数的比值_____。（选填“变大”、“变小”或“不变”）
16．用相同的电加热器给质量均为500g的水和另一种液体加热。并用图象对实验数据进行了处理，如图所示，分析图象可以得出 _____ （选填甲或乙）物质为水，判断依据是___；另一种液体的比热容为__ ，这种液体在4min内吸收的热量为______J。
三、实验题（共12分）
17．（4分）甲、乙两个相同的透明玻璃水杯，盛有质量相等、温度不同的纯净水，其中一杯是80℃的热水，另一杯是50℃的温水，他们都静静地放置在水平桌面上，同时向两个水杯中滴入一滴碳素墨水，过几分钟后观察到如图（a）所示的现象．
（1）甲、乙两个水杯中，盛有热水的是_________；
（2）如图（b）所示，将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，即使下面吊一个重物也不会将它们拉开，这一现象表明______________________；
（3）将一半酒精和一半水充分混合后，总体积变小，这一现象说明____________．
18．（4分）在“测量小灯泡的电功率”实验中。电源电压为6V保持不变，所用小灯泡的额定电压为2.5V，小灯泡的电阻约为10Ω。
（1）用笔画线代替导线，将图甲连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮_________；
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来应该操作的是______（填序号）；
A．检查电路是否短路 B．检查电路是否开路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）闭合开关，调节滑动变阻器，当电压表示数为1.2V时，电流表示数如图乙所示，为______A，此时小灯泡的功率为______W，灯泡很暗；
（4）通过小灯泡的电流随它两端电压的变化如图丙所示。小灯泡的额定功率为_____W，当小灯泡两端的电压增大时，灯丝的电阻会______（选填增大、不变或减小）。
19．（4分）小明同学用如下图甲中所示实验器材测量小灯泡的电功率，小灯泡L的额定电压为3.8V。
(1)请在图甲中用笔画线代替导线将实验电路连接完整，要求滑片向左移动灯泡变暗（连线不交叉）；
（______）
(2)闭合开关，发现电压表指针偏转如图乙所示，其原因是_____；
(3)闭合开关前，滑动变阻器的滑片应置于_____（选填“左”或“右”）端。闭合开关，小灯泡不亮，两电表均无示数，现将电压表接在滑动变阻器两端时有示数，接在开关两端时无示数，则电路故障是_____；
(4)排除故障后，闭合开关S，调节滑动变阻器的滑片P至图甲中所示位置时，电压表示数为2.5V，若他想测量小灯泡的额定功率，此时应将滑片P向_____端移动（选填“左”或“右”）；
(5)小灯泡正常发光时电流表的示数如图丙所示，则通过小灯泡的电流为_____A，该小灯泡的额定功率是_____W。老师告诉小明，电压表工作时内部其实有微弱的电流流过，由此可知所测得的额定功率偏_____（选填“大”或“小”）；
(6)在实验过程中，电压表发生故障，现增加电阻箱和单刀双掷开关，设计了如图A、B两种方案，则能测出灯泡额定功率的方案是_____。
四、作图题（共16分）
20．（8分）如图所示，是练习使用滑动变阻器改变灯泡亮度的未完成电路，请用笔画线代替导线完成电路连接．要求：灯L1和L2并联，开关同时控制两灯，滑动变阻器只控制L1的亮度，导线不能交叉．
（______）
21．（8分）如图所示是一个未连接完成的实物电路图，请根据要求用笔画线代替导线完成电路连接。要求：①滑动变阻器只控制灯泡L2的亮度，滑片P右移，灯泡L2变亮；②L2和滑动变阻器串联后的电路与灯泡L1并联；③电流表测量干路中的电流，导线不能交叉。
（_______________）
五、计算题（共22分）
22．（10分）某电烤箱的内部简化电路如图所示，R1 和 R 2 均为电热丝。通过控制开关 S1 、S2 的断开闭合情况接通 对应的电路，从而实现低温、高温之间切换，电烤箱说明书中的铭牌如下表所示，根据表格中的参数，求：
（1）开关 S 1 闭合、S 2 断开时，电烤箱处于（选填“低温档”或“高温档”）；
（2）电烤箱在高温挡正常工作 5min 所消耗的电能；
（3）电路中 R2 的电阻
23．（12分）如图所示电路中电源电压不变，电表为实验室常用电表（电流表量程有0〜0.6A和0〜3A；电压表量程有0〜3 V和0〜15 V）。R0阻值为10Ω，R1标有“30 Ω 1.5 A”字样，R2标有“20Ω 2A”字样。只闭合S2，R2的滑片置于中点时，电流表示数为1.2A。
（1）求电源电压。
（2）只闭合S2时，求R0消耗的最大功率。
（3）将R2的滑片置于最左端不动。用另一电源替换原有电源，同时在电路中再接入两个与A相同规格的电流表A1、A2（各电表可能重新选择量程），将R1的滑片置于中点后，同时闭合S1和S2，电流表A、A1、A2的偏转角度之比为1：2：3，调节R1滑片至某位置时，有两个电表指针满偏。求电源电压和在满足电路安全的情况下R1消耗功率的范围。
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、B
6、B
7、C
8、B
9、D
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、热传递 比热容 总功率
14、粗并3400
15、变大 变大 不变
16、乙 温度变化慢（或吸收相同热量，温度变化少） 2.1×103J/(kg.℃) 8.4×104
三、实验题（共12分）
17、乙 分子间存在引力 分子间存在间隔
18、 C 0.1 0.12 0.5 增大
19、 电压表的正负接线柱接反了 左 滑动变阻器开（断）路 右 0.3 1.14 大 A
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)低温档 (2) 3.3×105J (3)66
23、（1）24V（2）57.6W（3）6V；1.2W≤P≤3.6W
