2023-2024学年黑龙江省哈尔滨市第113中学九年级物理第一学期期末监测模拟试题含答案

这是一份2023-2024学年黑龙江省哈尔滨市第113中学九年级物理第一学期期末监测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示的电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是（ ）
A．电流表A示数变小B．电压表V1示数变小
C．电压表V2示数变大D．R0两端电压变大
2．如图所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图所示。则下列判断正确的是（ ）
A．电源电压为10V
B．定值电阻R1的阻值为20Ω
C．变阻器滑片在中点时，电流表示数为0.3A
D．滑动变阻器R2的阻值变化范围为0～10Ω
3．下列说法中正确的是( )
A．吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈

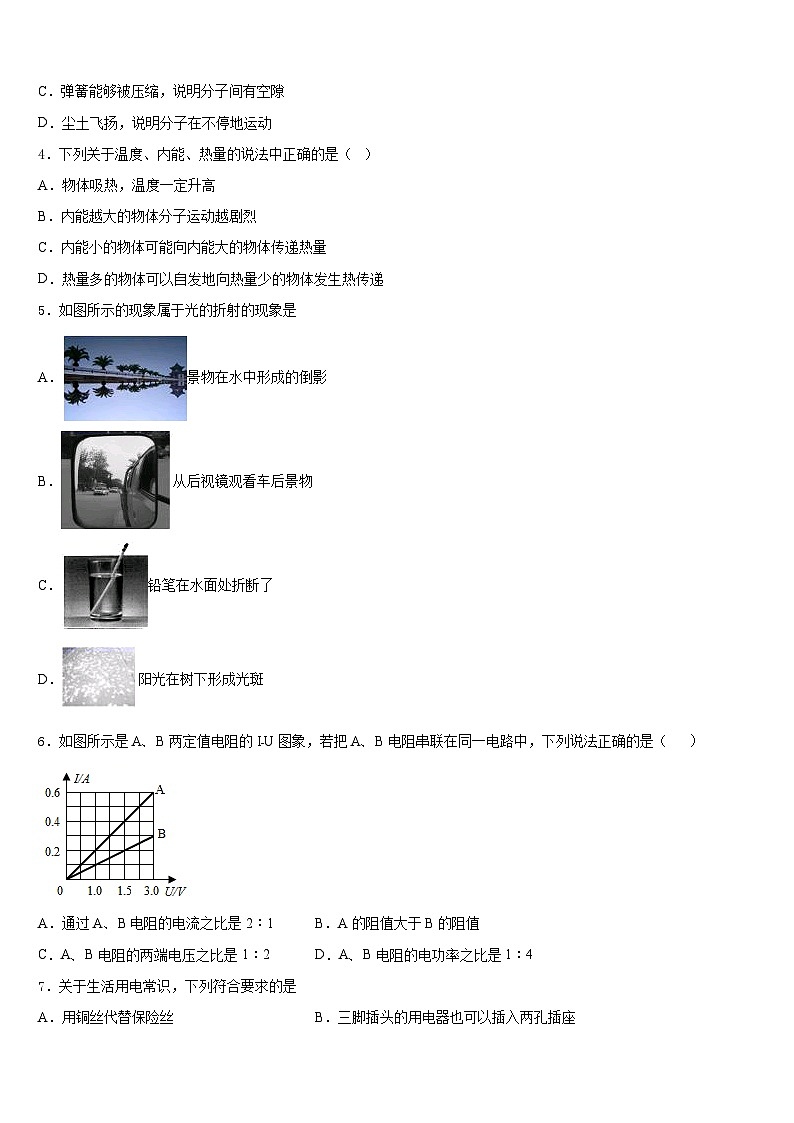

C．弹簧能够被压缩，说明分子间有空隙
D．尘土飞扬，说明分子在不停地运动
4．下列关于温度、内能、热量的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．内能越大的物体分子运动越剧烈
C．内能小的物体可能向内能大的物体传递热量
D．热量多的物体可以自发地向热量少的物体发生热传递
5．如图所示的现象属于光的折射的现象是
A．景物在水中形成的倒影
B．从后视镜观看车后景物
C．铅笔在水面处折断了
D．阳光在树下形成光斑
6．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）
A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：4
7．关于生活用电常识，下列符合要求的是
A．用铜丝代替保险丝B．三脚插头的用电器也可以插入两孔插座
C．不要用湿手拔热水器的插头D．家庭电路中开关接在火线或零线上都可以

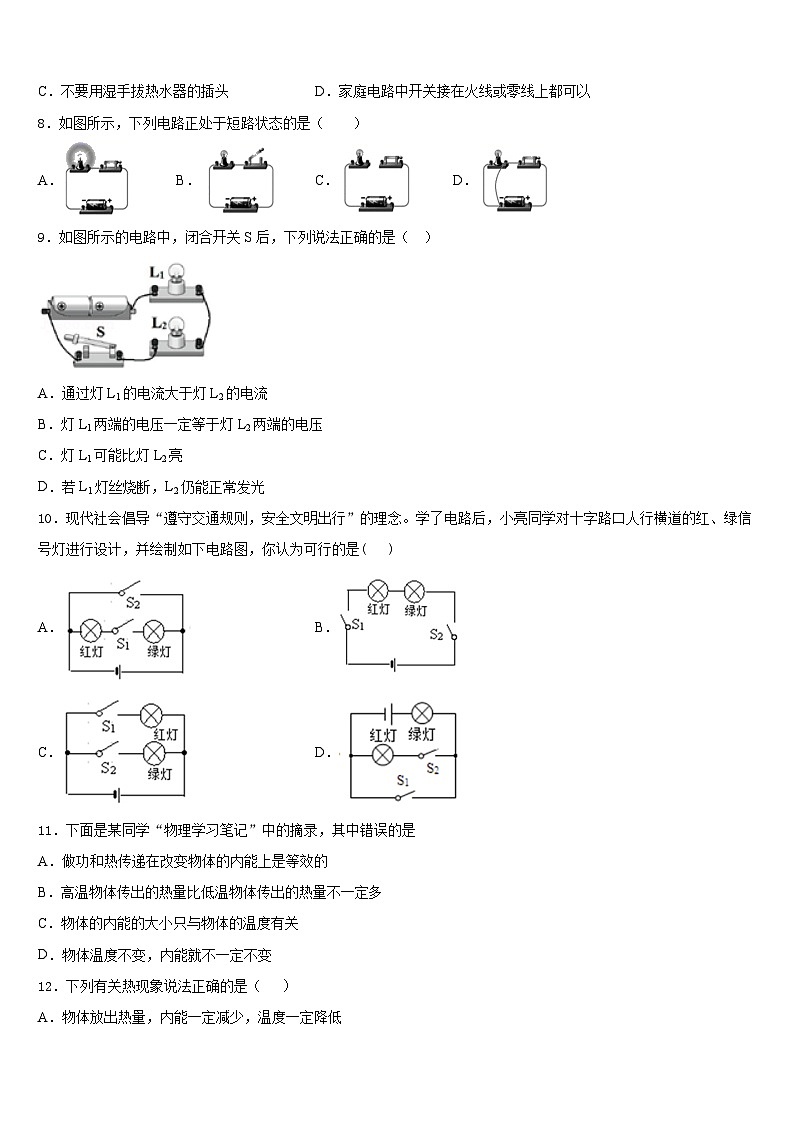

8．如图所示，下列电路正处于短路状态的是（ ）
A．B．C．D．
9．如图所示的电路中，闭合开关S后，下列说法正确的是（ ）
A．通过灯L1的电流大于灯L2的电流
B．灯L1两端的电压一定等于灯L2两端的电压
C．灯L1可能比灯L2亮
D．若L1灯丝烧断，L2仍能正常发光
10．现代社会倡导“遵守交通规则，安全文明出行”的理念。学了电路后，小亮同学对十字路口人行横道的红、绿信号灯进行设计，并绘制如下电路图，你认为可行的是( )
A．B．
C．D．
11．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．做功和热传递在改变物体的内能上是等效的
B．高温物体传出的热量比低温物体传出的热量不一定多
C．物体的内能的大小只与物体的温度有关
D．物体温度不变，内能就不一定不变
12．下列有关热现象说法正确的是（ ）
A．物体放出热量，内能一定减少，温度一定降低
B．燃料的热值越大，放出的热量越多
C．物体温度越高，所含的热量越多
D．比热容是物质的一种特性，只与物质的种类和状态有关
二、填空题（每题5分，共4题，20分）
13．在探究小灯泡的电功率与哪些因素有关的实验中，小组同学猜想：小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图：
（1）你认为图_____电路可以研究小灯泡的电功率与电压的关系，理由是_____；图_____电路可以研究小灯泡的电功率与电流的关系。
（2）小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论。支持该结论的实验现象是_____。
14．从车床上刚刚加工下来的铝件温度都很高，这是因为________（填“做功”或“热传递”）使铝件内能________（填“增加”或“减小”）了。已知某铝件加工之前的温度为25℃，加工之后的温度为100℃，如果要让加工后质量为2kg的铝件温度冷却到加工前的温度，则该铝件需要放出_____J的热量。[C铝=0.88×103J/(㎏·℃)]
15．如图所示，电源电压12V恒定不变，，滑动变阻器R阻值变化范围。小灯泡L的阻值为。
(1)闭合开关______时，L与R串联，当滑动变阻器的滑片P在中点时，电路中电流是______A；
(2)闭合开关S、和，电路以最小功率状态工作5分钟消耗的电能是______J。
16．研究磁感应现象的装置如图所示，要想使电流表指针偏转，首先应该_____开关（填“打开”或“合上”），然后让导体ab在磁场中_____运动。
三、实验题（共12分）
17．（4分）闻到茉莉花的香味，这是_____现象，这个现象说明_____。
18．（4分）根据“探究杠杆平衡的条件”实验要求，完成下列各小题；
（1）某同学在调节杠杆水平位置平衡前，杠杆静止时的位置如图甲所示，此时杠杆_______（选填“是”或“不是”）处于平衡状态；
（2）在已经调节好平衡的杠杆上挂上钩码，所处的状态如图乙所示，此时他应移动________（选填“平衡螺母”或“钩码”），使杠杆在水平位置平衡，实验中他改变钩码的个数及位置，进行了多次测量，其目的是_____________________；
（3）如图丙所示，为寻找杠杆的平衡条件，也可以在已经调节好平衡的杠杆上A点悬挂2个钩码，用弹簧测力计竖直向上拉杠杆，该拉力可以作用在_______点（从“B”、“C”两个位置中选择满足要求的位置）；
（4）在分析实验误差时，某同学整理了以下四个因素，其中不能带来实验误差的是______
A．铁架台自身重力较大
B．钩码磨损程度不同
C．悬挂钩码的绳索有重力
D．杠杆与转轴之间有摩擦
19．（4分）如图所示，在测量小灯泡电功率的实验中，电源电压为 4.5V，小灯泡的额定电压为 2.5 V，小灯泡正常发光时的电阻约为 10 Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向 A 端移动时， 连入电路的电阻变大，连线不得交叉。
（______）
（2）连接电路时开关应______。
（3）连接好电路后，闭合开关，发现灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡______（选填“短路”或“断路”）。
（4）排除故障后，闭合开关，移动滑动变阻器的滑片 P 到某一位置时，电压表示数（如图乙所示）为______V， 若想测量小灯泡的额定功率，应将图甲中滑动变阻器的滑片 P 向______（选填“A”或“B”）端移动，图丙的 I-U 图象是根据多组实验数据绘制的，根据图象可得小灯泡的额定功率为_______W。
（5）若把小灯泡换成一个定值电阻，还可探究________的关系（填选项序号）。
A．电流与电阻 B．电流与电压
四、作图题（共16分）
20．（8分）如图所示，画出家庭电路的正确连线，要求拉线开关控制灯泡。
（_____）
21．（8分）如图所示，请在图中作出两条入射光线经凹透镜折射后的折射光线．
五、计算题（共22分）
22．（10分）小文同学从电视新闻看到超载车损坏公路和桥梁的报道后，心想为什么不在道路入口地面上设置一称重的检测设备呢？于是设计了一个称量车重的模拟电路，将载重量转化成电流表示数，如图甲所示。电路由电源、称重计（电流表、量程0-0.6A）、定值电阻R0、滑动变阻器R1、弹簧和开关组成。已知电源电压8V，滑动变阻器R1长40cm、最大阻值20Ω，且电阻的大小与其接入的长度成正比，弹簧的长度与受到压力之间的关系如图乙，当没有载物时，变阻器滑片指在上端，电流表示数是0.1A。
（1）定值电阻R0多大？
（2）最大载重时，该模拟电路的电流表示数多大？（保留二位小数）
（3）小华觉得最大称量时，该模拟电路的电流表示数应该过满量程的一半，则应选择定值电阻：R2=30Ω、R3=20Ω、R4=5Ω或R5=1Ω中哪个替换R0，替换后，最大称量时，电流表示数多大？（保留二位小数）
23．（12分）如图题是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．自动切换成高温和低温二挡，高温挡功率40W．不考虑温度对电阻值的影响．
（1）当电热毯处于低温档时，开关S应处于什么状态？
（2）求发热电阻丝R0的阻值．
（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的总电能和电阻R0产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、C
5、C
6、C
7、C
8、D
9、C
10、C
11、C
12、D
二、填空题（每题5分，共4题，20分）
13、乙 串联电路能控制电流相等 丙 电压表示数大的灯泡比示数小的灯泡亮
14、 做功 增加 1.32×105
15、S 0.6 4320
16、合上 向左或向右做切割磁感线
三、实验题（共12分）
17、扩散 分子在不停地做无规则运动
18、是 钩码 寻找普遍规律 B A
19、 断开 短路 2.2 B 0.5 B
四、作图题（共16分）
20、
21、如下图所示
五、计算题（共22分）
22、（1）60Ω（2）0.11A（3）R4；0.47A
23、（1）断开；（2）见解析所示；（3）726J
