2023-2024学年陕西省榆林市物理九上期末经典模拟试题含答案

这是一份2023-2024学年陕西省榆林市物理九上期末经典模拟试题含答案，共8页。试卷主要包含了甲、乙两个用电器的电压之比为5，关于家庭电路，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．小明用三个电流表和两个规格不同的小灯泡做实验，检验并联干路电路电流是否等于各支路电流之和，其连接的电路如图所示。以下判断不正确的是( )
A．电流表A1测量干路电流
B．电流表A2测量灯L1的电流
C．电流表A3测量灯L2的电流
D．电流表A2的电流等于电流表A3的电流
2．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电压表的示数变大
B．灯泡L变暗
C．电流表的示数变小
D．电路中的总功率变大
3．甲、乙两个用电器的电压之比为5：4.电流之比为1：2.通电时间之比为2：1.则两个用电器消耗的电能之比为
A．4:5B．5:1C．5:4D．5:8
4．有数据显示，南海石油储量至少在230亿—300亿吨，乐观估计甚至达550亿吨，天然气亦有20万亿立方米，堪称第二个“波斯湾”。人们关注天然气是因为（ ）
A．天然气密度小B．天然气热值大
C．天然气比热容小D．容易开采
5．关于家庭电路，下列做法中正确的是
A．家用电器以串联方式接入电路
B．控制灯泡的开关串联在火线与灯之间
C．将家用洗衣机的三脚插头改成两脚使用
D．保险丝烧断了，直接用铜丝代替

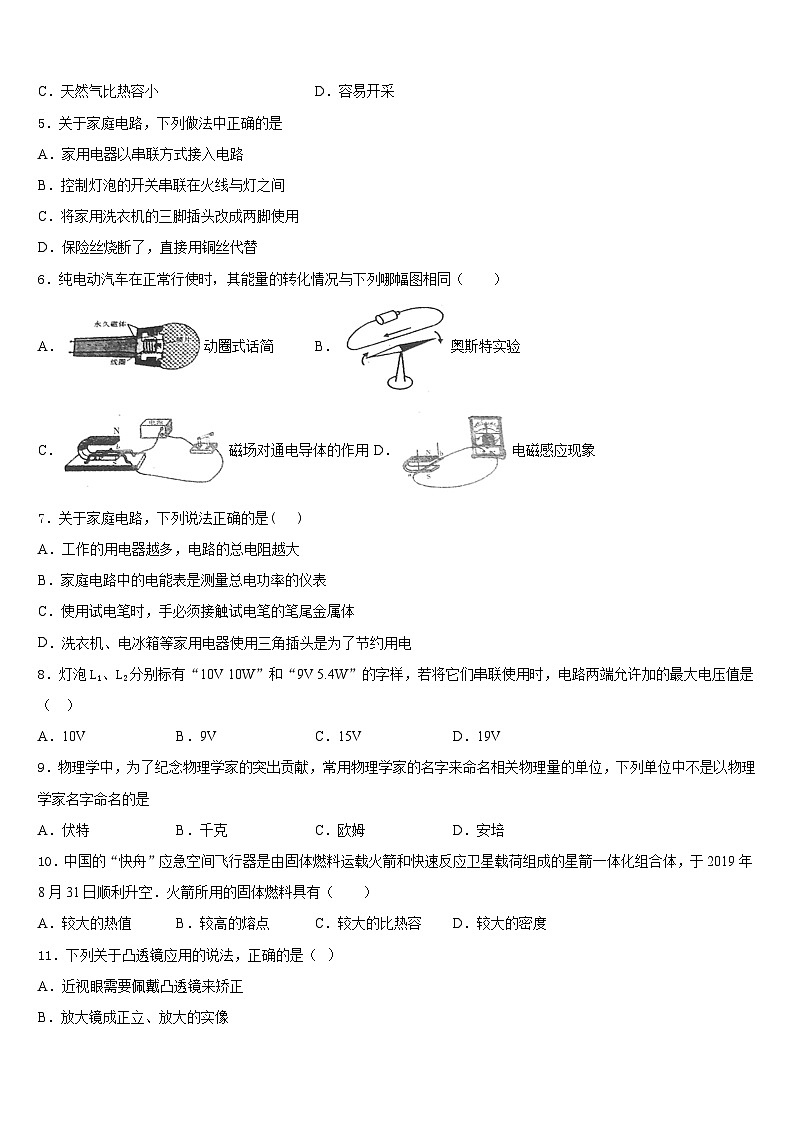

6．纯电动汽车在正常行使时，其能量的转化情况与下列哪幅图相同（ ）
A．动圈式话简B．奥斯特实验
C．磁场对通电导体的作用D．电磁感应现象
7．关于家庭电路，下列说法正确的是( )
A．工作的用电器越多，电路的总电阻越大
B．家庭电路中的电能表是测量总电功率的仪表
C．使用试电笔时，手必须接触试电笔的笔尾金属体
D．洗衣机、电冰箱等家用电器使用三角插头是为了节约用电
8．灯泡L1、L2分别标有“10V 10W”和“9V 5.4W”的字样，若将它们串联使用时，电路两端允许加的最大电压值是（ ）
A．10VB．9VC．15VD．19V
9．物理学中，为了纪念物理学家的突出贡献，常用物理学家的名字来命名相关物理量的单位，下列单位中不是以物理学家名字命名的是
A．伏特B．千克C．欧姆D．安培
10．中国的“快舟”应急空间飞行器是由固体燃料运载火箭和快速反应卫星载荷组成的星箭一体化组合体，于2019年8月31日顺利升空．火箭所用的固体燃料具有（ ）
A．较大的热值B．较高的熔点C．较大的比热容D．较大的密度
11．下列关于凸透镜应用的说法，正确的是（ ）
A．近视眼需要佩戴凸透镜来矫正
B．放大镜成正立、放大的实像
C．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内
D．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投片

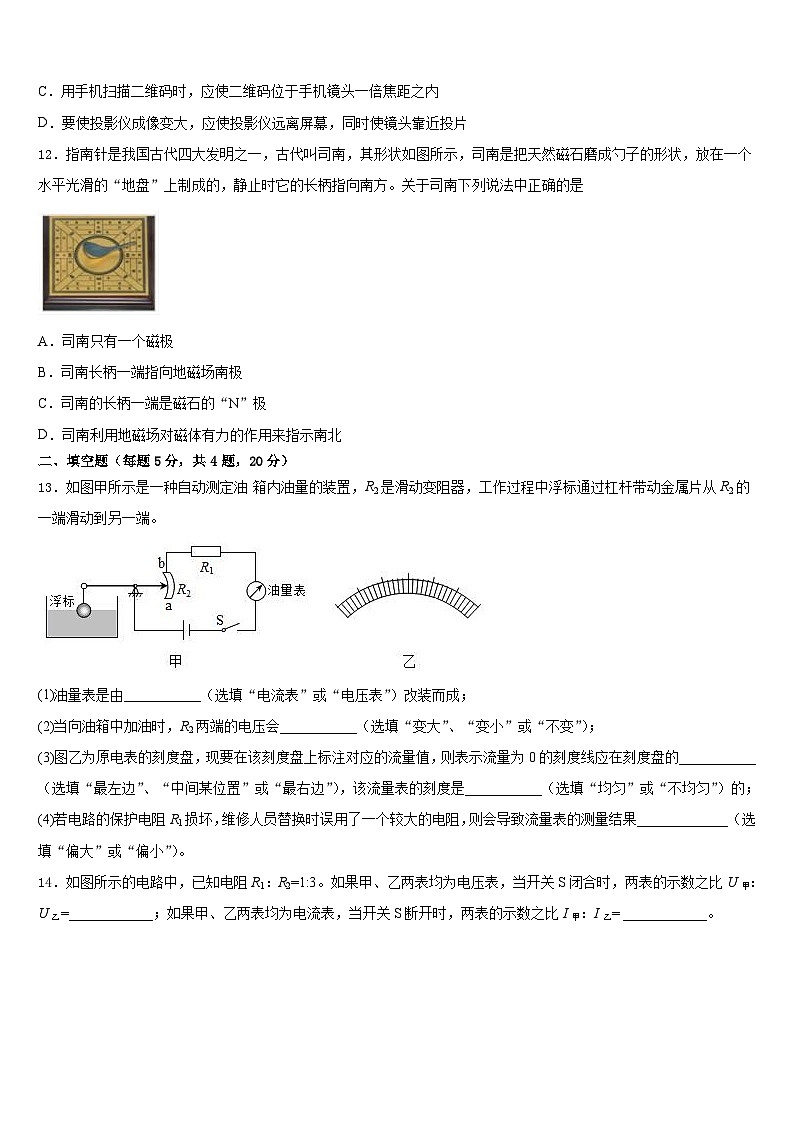

12．指南针是我国古代四大发明之一，古代叫司南，其形状如图所示，司南是把天然磁石磨成勺子的形状，放在一个水平光滑的“地盘”上制成的，静止时它的长柄指向南方。关于司南下列说法中正确的是
A．司南只有一个磁极
B．司南长柄一端指向地磁场南极
C．司南的长柄一端是磁石的“N”极
D．司南利用地磁场对磁体有力的作用来指示南北
二、填空题（每题5分，共4题，20分）
13．如图甲所示是一种自动测定油 箱内油量的装置，R2是滑动变阻器，工作过程中浮标通过杠杆带动金属片从R2的一端滑动到另一端。
(1)油量表是由___________（选填“电流表”或“电压表”）改装而成；
(2)当向油箱中加油时，R2两端的电压会___________（选填“变大”、“变小”或“不变”）；
(3)图乙为原电表的刻度盘，现要在该刻度盘上标注对应的流量值，则表示流量为0的刻度线应在刻度盘的___________（选填“最左边”、“中间某位置”或“最右边”），该流量表的刻度是___________（选填“均匀”或“不均匀”）的；
(4)若电路的保护电阻R1损坏，维修人员替换时误用了一个较大的电阻，则会导致流量表的测量结果_____________（选填“偏大”或“偏小”）。
14．如图所示的电路中，已知电阻R1：R2=1:3。如果甲、乙两表均为电压表，当开关S闭合时，两表的示数之比U甲：U乙=____________；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲：I乙= ____________。
15．人接触汽车有时会被“电”下，这是因为汽车打驶时与空气摩擦发生了_____现象．手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是_____电荷，LED灯是由_____（选填“半导体”或“超导体”）材料制成的．
16．有一款常见的节日小彩灯，每个小彩灯的规格为“4V 0.2A”，如果要把小彩灯接在220V的家庭电路中正常工作，必须串联_______个小彩灯，串联后的电路的总电阻为_______Ω。
三、实验题（共12分）
17．（4分）在做“探究电流通过导体时产生的热量与什么因素有关”的实验时，小于采用了如图甲所示的实验装置。两个相同且透明的容器中密闭了等量的空气，U型管中液面变化反映了密闭空气温度的变化。
（1）实验中通过观察两个U型管中_________的变化来比较电流通过电阻丝产生的热量的多少，这种实验方法叫做________。
（2）甲实验中通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流和通电时间相同的情况下，导体的_____________越大，产生的热量越多。
（3）小刚采用了如图乙所示的实验装置，通电相同时间，发现A玻璃管液面上升较高，这表明：在电阻和通电时间相同的情况下，通过导体的____________越大，产生的热量越多。
（4）通电一段时间，发现其中一个U形管液面高度几乎不变，则出现该现象的原因可能是：______。
18．（4分）在探究“影响电磁铁磁性强弱的因素”实验中，同学们制成了简易电磁铁甲、乙，并设计了如图所示的电路。通电后让电磁铁吸引大头针。
(1)当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数______（选填“增加”或“减少”），说明电流越______，电磁铁磁性越强；
(2)根据图示的情境可知，______（选填“甲”或“乙”）的磁性强，说明电流相同时，线圈匝数越______（选填“多”或“少”），电磁铁磁性越强。
19．（4分）在测额定电压为2.2V小灯泡的额定功率实验中，电源电压为4.5V
（1）如图所示，闭合开关前，应将滑片移到滑动变阻器的 端；
（2）闭合开关后，移到滑片，使小灯泡正常发光，此时电流表的示数为0.3A，则小灯泡的额定功率为 W；
（3）继续移动滑片，小灯泡变亮后熄灭，发现电压表有示数，电流表的示数几乎为零，故障原因是 ．
四、作图题（共16分）
20．（8分）在图“O”中填入电流表或电压表的符号，使灯泡L1与L2串联．
（______）
21．（8分）如图，请将三孔插座、保险丝、灯泡、开关正确连入到家庭电路中．
（___）
五、计算题（共22分）
22．（10分）如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω；当开关S闭合、S1断开时，电压表示数为3V。求：
（1）电流表的示数I；
（2）电源两端的电压U；
（3）当开关S、S1同时闭合时，电路中变化的电流。
23．（12分）在深圳某科技节上，某同学自己动手制作了一个牛奶加热器，设计电路简图如图所示，已知滑动变阻器R０的电大阻值为100Ω，用于加热的电阻丝R1的阻值为55Ω．求闭合开关S后：
（1）电路中的最小电流（结果保留1位小数）；
（2）电热丝的最大加热功率；
（3）在最大加热功率下，用时100s可以将1kg常温牛奶温度升高多少？[不考虑热量损失，牛奶的比热容为c＝2.5×10３J/（kg·℃）]
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、D
3、C
4、B
5、B
6、C
7、C
8、C
9、B
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电流表 变大 中间某位置 不均匀 偏大
14、1：4 4：3
15、摩擦起电 负 半导体
16、55 1100
三、实验题（共12分）
17、液面高度 转换法 电阻 电流 空气盒气密性不好
18、增加 大 乙 多
19、（1）A；（2）0.66； （3）小灯泡断路
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）12V；（3）1.5A
23、（1）1.4A．（2）880W．（3）35.2℃
