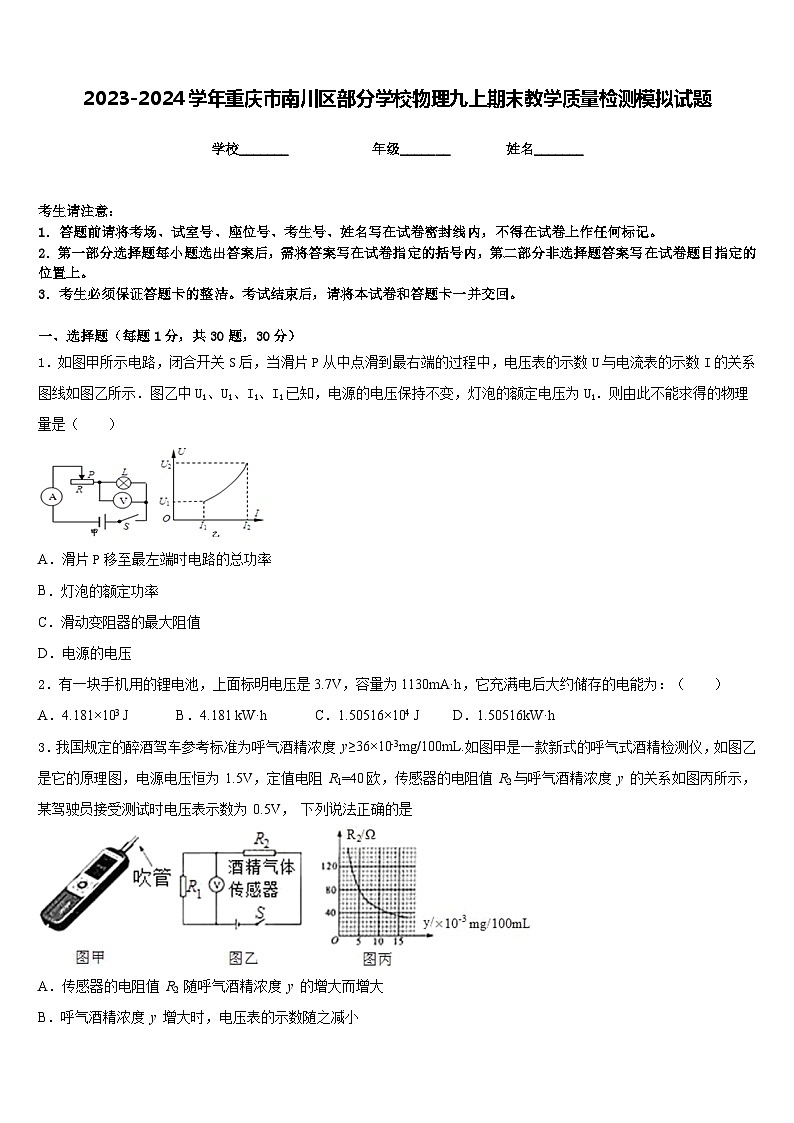

2023-2024学年重庆市南川区部分学校物理九上期末教学质量检测模拟试题含答案

这是一份2023-2024学年重庆市南川区部分学校物理九上期末教学质量检测模拟试题含答案，共10页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图甲所示电路，闭合开关S后，当滑片P从中点滑到最右端的过程中，电压表的示数U与电流表的示数I的关系图线如图乙所示．图乙中U1、U1、I1、I1已知，电源的电压保持不变，灯泡的额定电压为U1．则由此不能求得的物理量是（ ）
A．滑片P移至最左端时电路的总功率
B．灯泡的额定功率
C．滑动变阻器的最大阻值
D．电源的电压
2．有一块手机用的锂电池，上面标明电压是3.7V，容量为1130mA·h，它充满电后大约储存的电能为：（ ）
A．4.181×103 JB．4.181 kW·hC．1.50516×104 JD．1.50516kW·h
3．我国规定的醉酒驾车参考标准为呼气酒精浓度 y≥36×10-3mg/100mL.如图甲是一款新式的呼气式酒精检测仪，如图乙是它的原理图，电源电压恒为 1.5V，定值电阻 R1=40欧，传感器的电阻值 R2与呼气酒精浓度 y 的关系如图丙所示，某驾驶员接受测试时电压表示数为 0.5V， 下列说法正确的是
A．传感器的电阻值 R2 随呼气酒精浓度 y 的增大而增大
B．呼气酒精浓度 y 增大时，电压表的示数随之减小

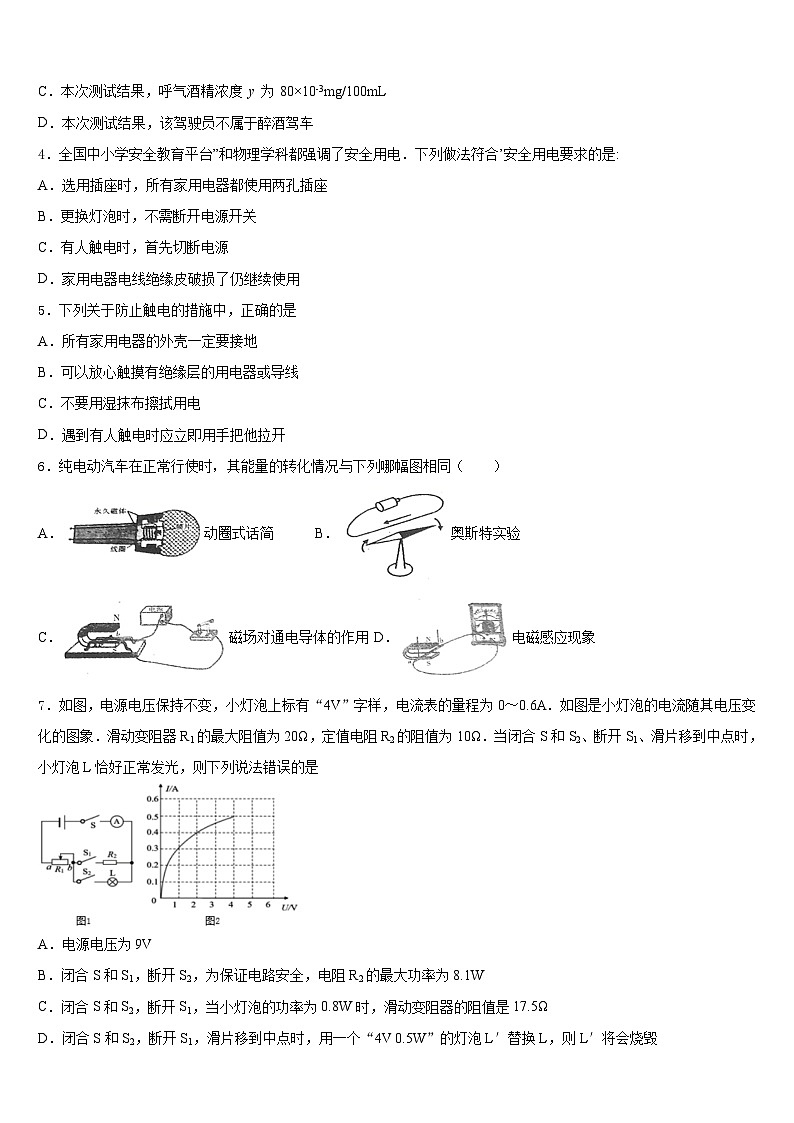

C．本次测试结果，呼气酒精浓度 y 为 80×10-3mg/100mL
D．本次测试结果，该驾驶员不属于醉酒驾车
4．全国中小学安全教育平台”和物理学科都强调了安全用电．下列做法符合’安全用电要求的是:
A．选用插座时，所有家用电器都使用两孔插座
B．更换灯泡时，不需断开电源开关
C．有人触电时，首先切断电源
D．家用电器电线绝缘皮破损了仍继续使用
5．下列关于防止触电的措施中，正确的是
A．所有家用电器的外壳一定要接地
B．可以放心触摸有绝缘层的用电器或导线
C．不要用湿抹布擦拭用电
D．遇到有人触电时应立即用手把他拉开
6．纯电动汽车在正常行使时，其能量的转化情况与下列哪幅图相同（ ）
A．动圈式话简B．奥斯特实验
C．磁场对通电导体的作用D．电磁感应现象
7．如图，电源电压保持不变，小灯泡上标有“4V”字样，电流表的量程为0～0.6A．如图是小灯泡的电流随其电压变化的图象．滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2、断开S1、滑片移到中点时，小灯泡L恰好正常发光，则下列说法错误的是
A．电源电压为9V
B．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W
C．闭合S和S2，断开S1，当小灯泡的功率为0.8W时，滑动变阻器的阻值是17.5Ω
D．闭合S和S2，断开S1，滑片移到中点时，用一个“4V 0.5W”的灯泡L′替换L，则L′将会烧毁

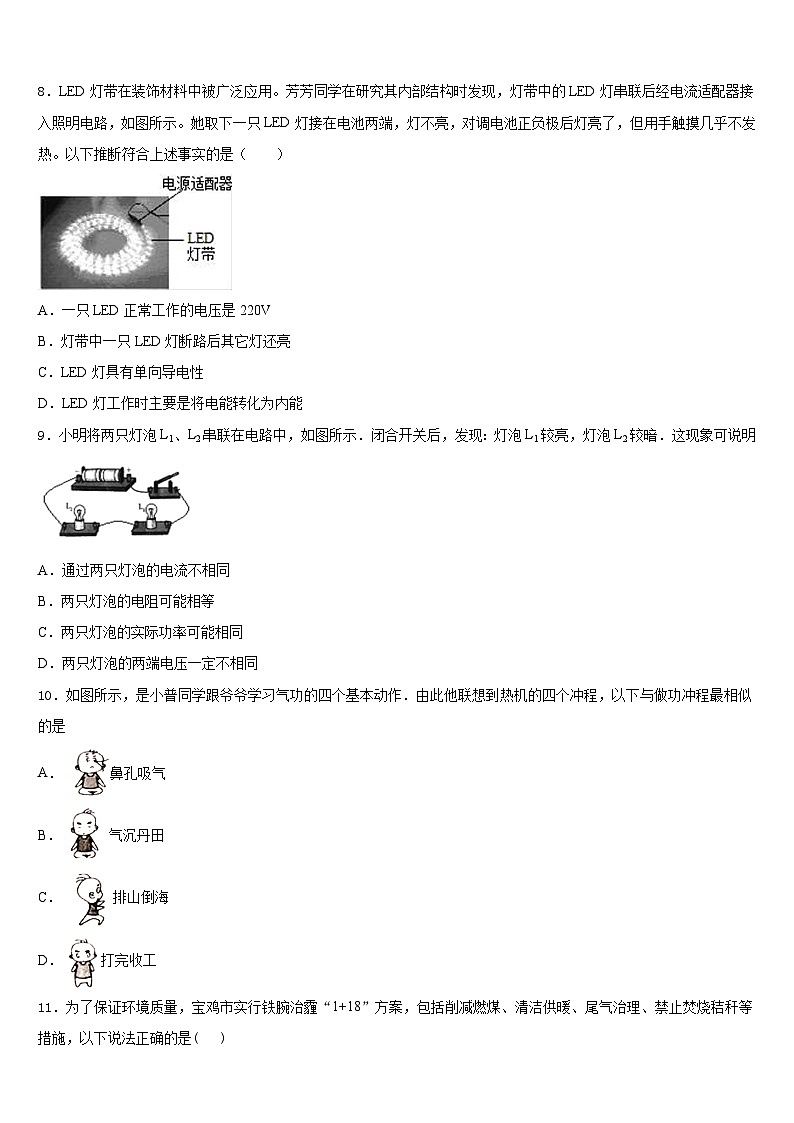

8．LED灯带在装饰材料中被广泛应用。芳芳同学在研究其内部结构时发现，灯带中的LED灯串联后经电流适配器接入照明电路，如图所示。她取下一只LED灯接在电池两端，灯不亮，对调电池正负极后灯亮了，但用手触摸几乎不发热。以下推断符合上述事实的是（ ）
A．一只LED正常工作的电压是220V
B．灯带中一只LED灯断路后其它灯还亮
C．LED灯具有单向导电性
D．LED灯工作时主要是将电能转化为内能
9．小明将两只灯泡L1、L2串联在电路中，如图所示．闭合开关后，发现：灯泡L1较亮，灯泡L2较暗．这现象可说明
A．通过两只灯泡的电流不相同
B．两只灯泡的电阻可能相等
C．两只灯泡的实际功率可能相同
D．两只灯泡的两端电压一定不相同
10．如图所示，是小普同学跟爷爷学习气功的四个基本动作．由此他联想到热机的四个冲程，以下与做功冲程最相似的是
A．鼻孔吸气
B．气沉丹田
C．排山倒海
D．打完收工
11．为了保证环境质量，宝鸡市实行铁腕治霾“1+18”方案，包括削减燃煤、清洁供暖、尾气治理、禁止焚烧秸秆等措施，以下说法正确的是( )
A．雾霾的形成是因为分子在永不停息的做无规则运动
B．暖气中的工作物质用水，是因为水含有的热量大
C．秸秆燃烧过程中化学能转化为内能，会产生大量有害物质且极易引起火灾
D．暖气取暖是利用热传递，热量由内能大的物体传递给内能小的物体
12．在如图所示的电器中，属于利用电流热效应工作的是
A．电脑 B．电风扇
C．电熨斗 D．洗衣机
二、填空题（每题5分，共4题，20分）
13．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时，开关 S 自动闭合，则会使________灯亮。（选填“a”或“b”）
14．如图所示的装置中，金属棒PQ用两根细导线连接后悬挂在蹄形磁铁之间，把单刀双掷开关S掷向“1”时，是演示_____；开关S掷向“2”时，是演示_____。
15． (1)在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上等量______电荷，互相______的缘故。（选填“同种”、异种”、“排斥”或“吸引”）；
(2)我国提供给家庭电路电压是______V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是______联的。开关和被控制的用电器是______联的。
16．热水瓶冬天注入一定量的热水后，立即盖上软木塞，软木塞会跳起来，如图所示，在这一现象中瓶内气体的______能转化为软木塞的______能，汽油机的______冲程也发生了同样的能量转化，在软木塞向上跳起的过程中，它的重力势能______（变大/不变/变小）。
三、实验题（共12分）
17．（4分）如图是小丽为研究“影响导体电阻大小的因素”而设计的电路图。
(1)在连接电路时发现缺少一个元件，她应补充接入的元件是_____。
(2)为粗略判断电阻大小，可观察_____。
(3)另有甲、乙两同学分别对小丽的电路进行改进：甲把小灯泡更换为电流表；乙在原电路中串联一个电流表。你认为是_____同学的改进更好，理由是_____。
(4)其他同学分别对导体电阻跟它的长度、横截面积、材料有关的猜想进行了探究，对每个猜想的探究均选用三根导体进行实验研究，上表中给出了可供选择的几种导体，导体代号A—G。
①为探究“导体电阻跟长度有关＂的猜想，应选用_____。（填代号）
②如果选ABC三个导体进行研究，得到的结论是_____。
③实验时若只有一根导体，能验证的猜想有_____。（只填序号）
A．长度 B．材料 C．横截面积 D．都不能
18．（4分）小明在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图。
（1）闭合开关前，应向____端（A/B）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小。
（2）闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是____（填序号）。
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
（3）测量过程中，某一次的电流值如图乙所示，则电流值是___ A。这时，灯丝突然烧断，则电压表的示数____（变大/变小/不变）。换相同规格的灯泡，重新实验，并绘出I﹣U图象如图丙的A所示，是一条曲线，而不是一条直线，是因为____。
（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I﹣U图象如图丙的B所示。你认为错误的原因可能是____。
（5）小明同时利用器材测出定值电阻与小灯泡的阻值并绘制出I﹣U图象，如图丁中a、b所示，试分析图象中A、B、C三点阻RA、RB、RC大小关系为____。
19．（4分）在探究电流与电压关系的实验中，同学们设计了如下三种电路：
(1)甲同学认为如图电路比如图电路好，理由是：________．乙同学认为如图电路比如图电路更好，理由是如图电路便于多次实验．
(2)乙同学利用如图电路（其中电阻R=5Ω） 完成了本实验，测得数据如下：
分析表格数据，可得出的结论是________．
(3)实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用如图电路最终也完成了多次实验，该同学的做法是________．
四、作图题（共16分）
20．（8分）请按要求将图中的元件连入电路。要求：开关控制电灯，插座单独使用。
（____）
21．（8分）如图甲为“一开三孔”开关（即一个开关和一个三孔插座连在一起）实物图，图乙是不完整的家庭电路示意图（图乙实框内为“一开三孔”开关），请用笔画线代替导线把该电路连接完整。要求：(1)开关控制灯泡，开关断开，插座仍可继续使用。(2)虚线框内部连接时导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒定为12V，R2=6Ω，滑动变阻器R1的滑片P滑到中点，当开关S1、S2、S3都闭合时，电流表A的示数为3A；当开关S1闭合，S2、S3都断开时，电流表A的示数为0.6A。求：
（1）R3的阻值；
（2）滑动变阻器R1的最大阻值；
（3）当S1、S3闭合、S2断开时，电流表的示数；
（4）该电路消耗的最大功率。
23．（12分）如图是贮水式电热水器的简化电路图，S1是手动开关；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为阻值不变的电热丝。使用时闭合开关Sl，电热水器开始工作，电热水器部分参数如表所示。
(1)电热丝R1的阻值是多少？
(2)加热时流过电热丝R2的电流是多少？
(3)将初温20℃的一满箱水加热至设定温度，则水需要吸收的热量是多少？若电热丝产生热量的80%被水吸收，则电热丝需正常工作多长时间？（水的比热容为c水＝4.2×l03J/（kg•℃），ρ水＝1.0×103kg/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、C
3、D
4、C
5、C
6、C
7、B
8、C
9、D
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、b
14、通电导线在磁场中受力的作用 电磁感应现象
15、异种 吸引 220 并 串
16、内 机械 做功 变大
三、实验题（共12分）
17、开关 灯泡的亮度 乙 灯泡在电路中可分担部分电压，保护电流表 BDE 导体的材料、长度一定时，导体的横截面积越大电阻越小 AC
18、B C 0.26A 变大 灯丝的电阻与温度有关 电压表并联在了滑动变阻器两端 RA19、见解析 见解析 见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12Ω；(2)28Ω；(3)2A；(4)36W
23、 (1)220Ω；(2)5.8A；(3)4.2×106J；5500s。
导体代号
长度/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
B
1.0
0.4
锰铜
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
E
1.5
0.4
锰铜
F
1.0
0.6
镍铬合金
G
1.0
0.6
铁
实验次数
电压 U（伏）
电流I（安）
电压/电流
1
1
0.2
2
2
0.4
3
4
0.8
额定电压
220V
保温功率
220W
加热功率
1500W
水箱容积
50L
设定温度
40℃
额定频率
50Hz
