2023-2024学年重庆市西南大附属中学九年级物理第一学期期末联考试题含答案

这是一份2023-2024学年重庆市西南大附属中学九年级物理第一学期期末联考试题含答案，共16页。试卷主要包含了考生必须保证答题卡的整洁，如图示为四冲程内燃机的剖面图等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1.5分，共30题，45分）
1．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A．
B．
C．
D．
2．如图所示，在水平地面上，小聪用力将箱子拉走了；小明用力推箱子，但箱子没有移动．下面关于做功的分析，正确的是（ ）
A．小明对箱子做了功
B．小聪对箱子做了功
C．小明、小聪都对箱子做了功
D．小明、小聪都没有对箱子做功

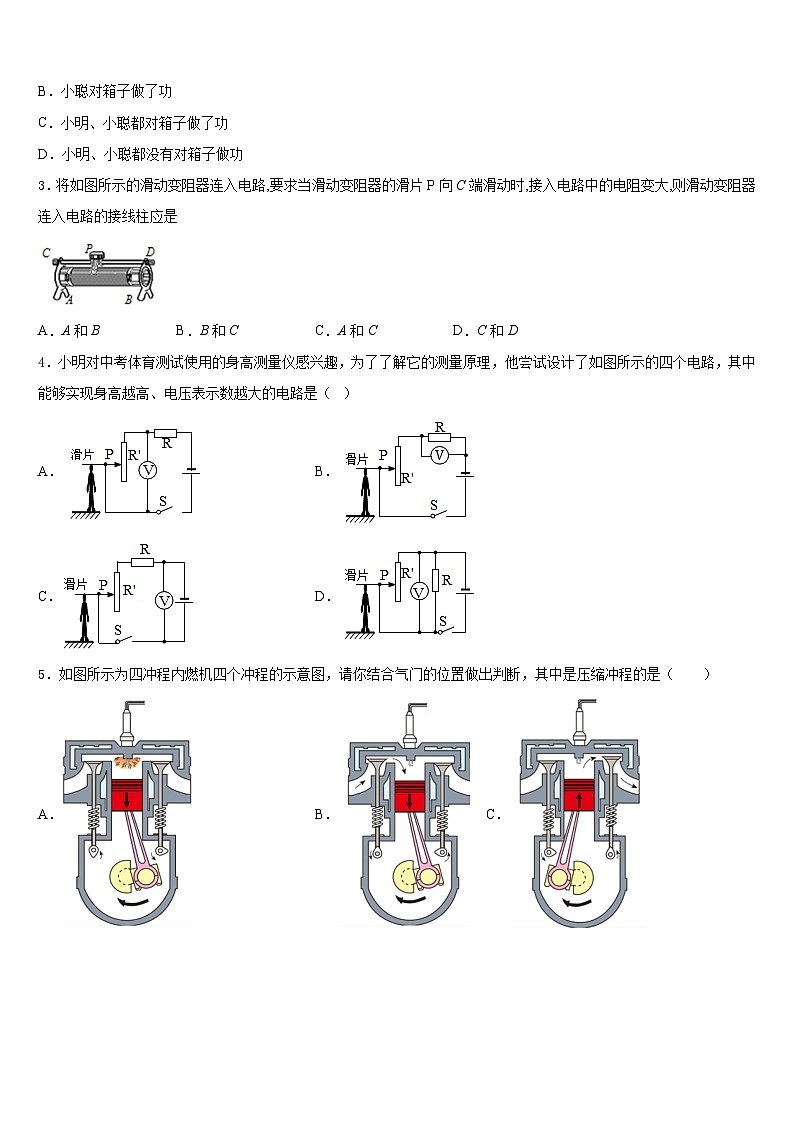

3．将如图所示的滑动变阻器连入电路,要求当滑动变阻器的滑片P向C端滑动时,接入电路中的电阻变大,则滑动变阻器连入电路的接线柱应是
A．A和BB．B和CC．A和CD．C和D
4．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是（ ）
A．B．
C．D．
5．如图所示为四冲程内燃机四个冲程的示意图，请你结合气门的位置做出判断，其中是压缩冲程的是（ ）
A．B．C．D．

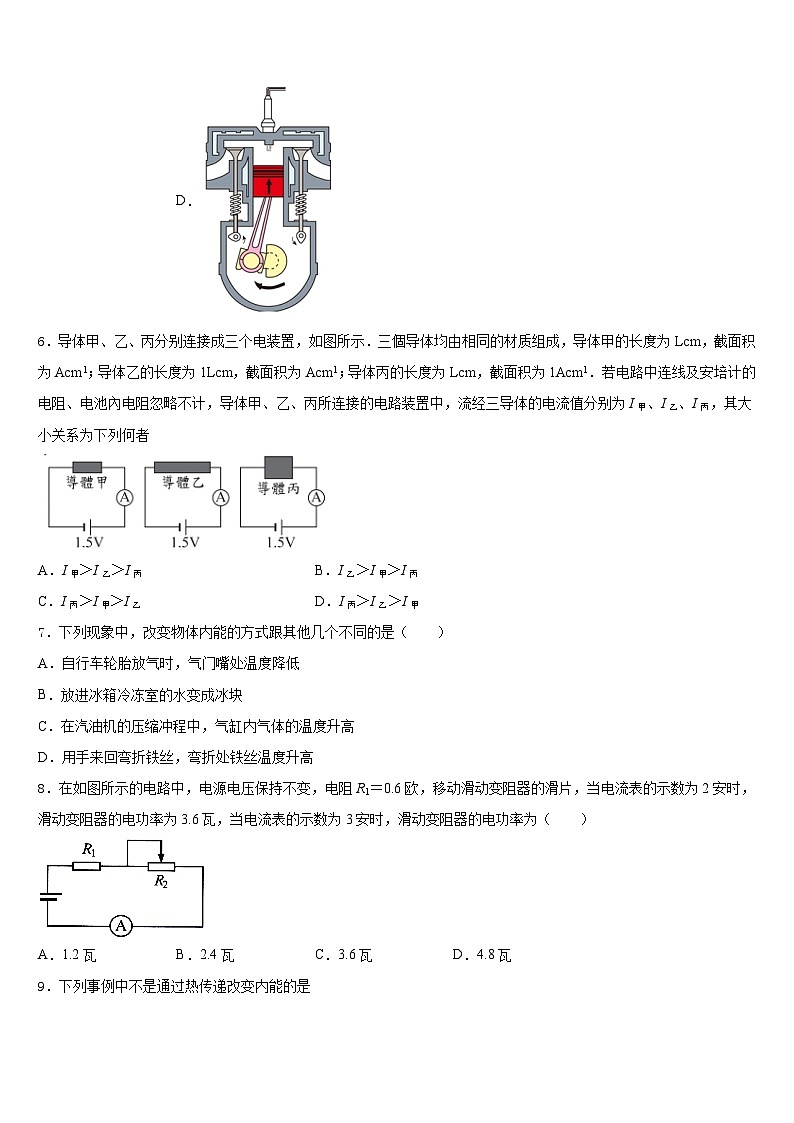

6．导体甲、乙、丙分别连接成三个电装置，如图所示．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm1；导体乙的长度为1Lcm，截面积为Acm1；导体丙的长度为Lcm，截面积为1Acm1．若电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙，其大小关系为下列何者
A．I甲＞I乙＞I丙B．I乙＞I甲＞I丙
C．I丙＞I甲＞I乙D．I丙＞I乙＞I甲
7．下列现象中，改变物体内能的方式跟其他几个不同的是（ ）
A．自行车轮胎放气时，气门嘴处温度降低
B．放进冰箱冷冻室的水变成冰块
C．在汽油机的压缩冲程中，气缸内气体的温度升高
D．用手来回弯折铁丝，弯折处铁丝温度升高
8．在如图所示的电路中，电源电压保持不变，电阻R1＝0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为（ ）
A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦
9．下列事例中不是通过热传递改变内能的是
A．划火柴
B．用热水袋取暖
C．水壶烧水
D．太阳能热水器
10．如图示为四冲程内燃机的剖面图。下列说法不正确的是（ ）
A．此内燃机应为汽油机
B．该热机吸气冲程中吸入汽缸的物质为汽油和空气的混合物
C．该热机在做功冲程中，燃料释放的能量绝大部分转化为机械能
D．该内燃机对环境存在污染
11．图中标出了制成铅笔的几种材料，通常条件下属于导体的是（ ）
A．石墨、金属
B．石墨、橡皮
C．木材、金属
D．木材、橡皮
12．如图所示，下列电路图中与实物图一致的是
A．
B．
C．
D．
13．如图所示的电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，开关S闭合后，滑动变阻器滑片向左移动的过程中，下列说法正确的是（ ）
A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数不变
C．电压表与电流表示数的比值变小D．电压表与电流表示数的比值不变
14．以下说法正确的是（ ）
A．定滑轮的实质是等臂杠杆，动滑轮的实质是两倍杠杆
B．做功和热传递改变物体内能是等效的，其实质也相同
C．一根硬棒，在力的作用下能绕固定点转动，这根硬棒叫杠杆
D．物体动能和势能的总和叫内能，内能跟物体的质量、温度和体积有关
15．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（ ）
A．3∶2B．2∶3C．5∶3D．3∶5
16．某同学家中原来电灯都正常发光，当把一个开关断开的台灯插头插入插座时，空气开关跳闸，室内电灯全部熄灭，其原因可能是（ ）
A．台灯插头短路B．台灯内灯泡开路
C．插座原已短路D．台灯的功率过大
17．图10是探究“电流通过导体时产生热的多少跟什么因素有关”的实验装置，通电前A、B两个U形管内的液面相平，通电一定时间后，通过R1、R2的电流分别为I1、I2，则
A．I1＝I2，A管中的液面较低
B．I1＝I2，A管中的液面较高
C．I1＞I2，A管中的液面较低
D．I1＞I2，A管中的液面较高
18．下列哪个措施能增强通电螺线管的磁性（ ）
A．减小线圈的电流B．减少线圈的匝数
C．将电源的正、负极对调D．在线圈中插入铁芯
19．一通电螺线管中的电流方向和其周围磁感线的分布如图所示，其中正确的是
A．B．
C．D．
20．下面哪一个现象的描述能说明分子在不停地无规则运动
A．冬天，瑞雪飘飘B．秋天，落叶纷飞
C．夏天，荷花飘香D．春天，柳枝摇曳
21．如图1电路中，电源电压可调，R为定值电阻，Rt为热敏电阻，其阻值随温度变化的图象如图2。若把其中一个电表改装成温度计，要求温度升高时，电表示数增大。下列操作可提高温度计灵敏度的是
A．减小电源电压
B．减小R的电阻值
C．增大电流表量程
D．增大电压表量程
22．如图所示为单相电子式电能表，关于该电能表下列说法正确的是（ ）
A．允许通过的最大电流为10A
B．主要用来测量用电器的电功率
C．此时的示数为13148kW·h
D．指示灯闪2500次表示消耗电能3.6×106J
23．下列关于内能的说法中,不正确的是
A．物体的内能增加,一定是从外界吸收了热量
B．一个物体的温度升高了说明这个物体内部分子的运动一定加剧了
C．一切物体都具有内能
D．物体的机械能增加时,其内能却不一定增加
24．下列图中，能反映发电机工作原理的实验装置是（ ）
A．B．
C．D．
25．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（ ）
A．甲接入电流表，乙接入电压表
B．甲、乙均接入电流表
C．甲、乙均接入电压表
D．甲接入电压表，乙接入电流表
26．用绝缘细线悬挂两个轻质小球，当小球静止时，其状态如图所示，下列判断正确的是
A．两球均不带电荷
B．两球带同种电荷
C．两球带异种电荷
D．两球一个带电，一个不带电
27．在探究电流通过导体时产生热的多少与什么因素有关时，采用了如图所示的实验装置．这是用来探究电流通过电阻丝产生的热量与( )
A．导体的电阻的关系
B．通过导体的电流的关系
C．导体的长度的关系
D．通电时间的关系
28．关于内能，下列说法中正确的是
A．0℃的物体没有内能
B．热量总是从内能大的物体向内能小的转移
C．物体具有内能，也可以同时具有机械能
D．物体的内能大小与温度无关
29．如图所示，能说明电动机工作原理的是（ ）
A． B． C． D．
30．如图所示为四种关于光的现象，下列说法正确的是
A．①阳光照射下高楼的玻璃幕墙很刺眼——漫反射
B．②雨后天空出现的彩虹——光沿直线传播
C．③月食现象的形成——光的反射
D．④钢勺好像在水面处“折断”——光的折射
二、填空题（每空1分，共10题，20分）
31．地球上指南针静止时N极所指的是地理的____方，地磁的南极在地理___极附近．
32．如图所示的紫砂茶具，典雅精美，气质独特，始于宋代，盛于明清，流传至今。
(1)茶壶的设计中用到了许多物理知识。如：为了让茶壶中的水能装满，壶嘴和壶身要做得一样高，这是由于它相当于一个_____________（填写物理器材名称）。
(2)若将茶壶放在水平桌面的中央，向茶壶中倒入的水越多，茶壶对桌面的压强就越___________，这是因为__________________________。
33．图 甲所示电路中，当闭合开关 S 后，两个电压表指针偏转角度相同。指针位置如图 乙所示．电阻 R2 两端的电压为_____ V，电阻 R1、R2 的阻值之比为______。
34．如图所示是小明设计的温度自动报警器，他在水银温度计里封入了一段金属丝。观察并分析可知，电磁铁的A端是_____极，当温度达到_____℃时，它会自动报警。为了让电磁铁的磁性增强一些可以进行的实验操作是_____。
35．教室里的日光灯是____（选填“串联”或“并联”）的，日光灯正常工作的电压是_____V。
36．如图所示，用丝线悬挂两个轻质绝缘小球．已知甲球与丝绸摩檫过的玻璃棒相排斥，则乙球带电情况是________．摩擦起电的本质是________(选填“质子”“电子”或“原子核” )发生转移．
37．如图是电阻A和B的I—U图像。若把二者并联后接入电路中，当通过电阻B的电流是0.2A时，通过电阻A的电流是_______A，若把二者串联后接入某电路，当通过电阻A的电流为0.3A，电阻B两端的电压是______V.
38．如图所示是小雨家的电能表，此时电能表示数为________，小雨让一个用电器单独工作15 min，这段时间内电能表转盘刚好转了120转，电流做了_______J的功，则该用电器的实际功率为_______W.
39．现有一只小灯泡上标有“6V 3W”字样，若要把它接到9V电源上，为使其正常发光，应串联一个_____Ω的电阻，若小灯泡正常发光10s,小灯泡消耗电能和串联电阻消耗电能之比为________。
40．某同学用图示装置测量酒精热值，他在烧杯中加入300g水，调好装置后，加热使水温升高50℃，水需要吸收的热量为__________J ，他测得此过程中消耗了6g酒精，利用酒精燃烧放出的热量与水吸收的热量相等，算得酒精热值q=__________J/kg ，他查表得到q酒精=3.0×107J/kg ，发现两者偏差较大，你认为其中的原因可能是__________ （写出一条原因即可）．
三、实验题（每空1分，共2题，15分）
41．小明同学为了探究扩散问题而设计了如下一系列实验：
(1)通过 A 实验可发现：__________________；
(2)B 实验你认为有什么不妥：_______________________；
(3)小明设计的实验都是在相同的环境下做的。他把上述实验修改后，再把 A、B、C 三个实验放在一起进行综合分析比较 ， 最后他得出如下结论 ： ① 扩散现象说明分子在___________________________；②在物质的三种状态中，____________ 态的扩散现象最明显。
42．小明同学手里有一个标有“3.8V”字样的小灯泡，电源电压恒为6V,他想知道小灯泡正常工作时的电功率，于是在学校实验室借来一些实验器材，连接了如图甲所示的实验电路.
(1)在图中找出连接错误的一根导线并在该导线上画“×”,用笔画线代替导线将电路连接正确.(所画的导线要用实线,不可用虚线)
（_______）
(2)该实验的原理是_____________________________.
(3)连接电路时，开关应该_______________________.
(4)闭合开关，移动滑动变阻器的滑片，他发现小灯泡始终不亮，电流表有示数，电压表无示数。则故障原因可能是___________________.
(5)电路连接正确后,他们进行实验。若电压表的示数为3V,为了测量小灯泡的额定功率,应将滑动变阻器滑片向___移动(填“A”或“B”).
(6)在实验时,电压表出现了故障不能使用。小明向老师借了一只定值电阻R0(R0阻值已知),设计了如图乙所示的电路,继续测量额定电压为U额的小灯泡的额定功率。测量时,应先闭合开关S和S1，调节滑动变阻器,当电流表的示数为_____时,小灯泡正常发光;接着将S1断开,S2闭合,读出电流表的示数为I,则小灯泡的额定功率P额 =_____(用I、U额和R0表示).
四、计算题（每题10分，共2题，20分）
43．如表为现在家庭、宾馆常用的无线电水壶（一种在倒水时导线脱离，用电加热的方便水壶）的铭牌，某同学用这种电水壶烧开水，他将水放至最大容量，测得水的初温是20℃通电5分50秒，水烧开（在一个标准大气压下），试通过计算，回答下列问题：
（1）算一算此电水壶正常工作时的电流；
（2）该电水壶正常工作时电热丝的电阻多大？
（3）水从20℃烧开所吸收的热量是多少？（水的比热容c=4.2×103J/（kg•℃））
（4）现测得电源电压为210伏，算一算此电水壶工作的效率．
44．滑轮组在建筑中应用广泛，如图所示为建筑工人自制的滑轮组，某工人用此滑轮组将重为900N的物体提高5米，所用的拉力是600N。 （ g取10N/kg）求：
（1）工人所做的有用功是多少?
（2）工人所做的总功是多少?
（3）此滑轮组的机械效率是多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、B
2、B
3、B
4、B
5、D
6、C
7、B
8、C
9、A
10、C
11、A
12、A
13、D
14、C
15、D
16、A
17、D
18、D
19、B
20、C
21、B
22、D
23、A
24、A
25、A
26、B
27、B
28、C
29、C
30、D
二、填空题（每空1分，共10题，20分）
31、北 北
32、连通器 大 在受力面积不变时压力越大压强越大
33、1.6； 4:1。
34、N 98 开关改接到2（或增大电源电压）
35、并联 220
36、带负电或不带电 电子
37、0.4 3
38、2019.6 7.2×105 800
39、6 2：1
40、6.3×104 1.05×107 加热过程中，存在热损失
三、实验题（每空1分，共2题，15分）
41、墨水在热水中扩散的快 装有密度较大的二氧化氮气体的瓶子不应放置在上面，应与装有空气的瓶子位置颠倒 做无规则的运动 气
42、 P=UI 断开 小灯泡短路 左 U额(I−)
四、计算题（每题10分，共2题，20分）
43、（1）电水壶正常工作时的电流约为5.5A；（2）该电水壶电热丝的电阻约为40Ω；（3）水从20℃烧开所吸收的热量是3.444×105J； （4）现测得电源电压为210V，此电水壶工作的效率约为89.3%．
44、 (1) 4500J；(2) 6000J；(3) 75%
额定电压
220V
额定功率
1210W
最大容量
1L
