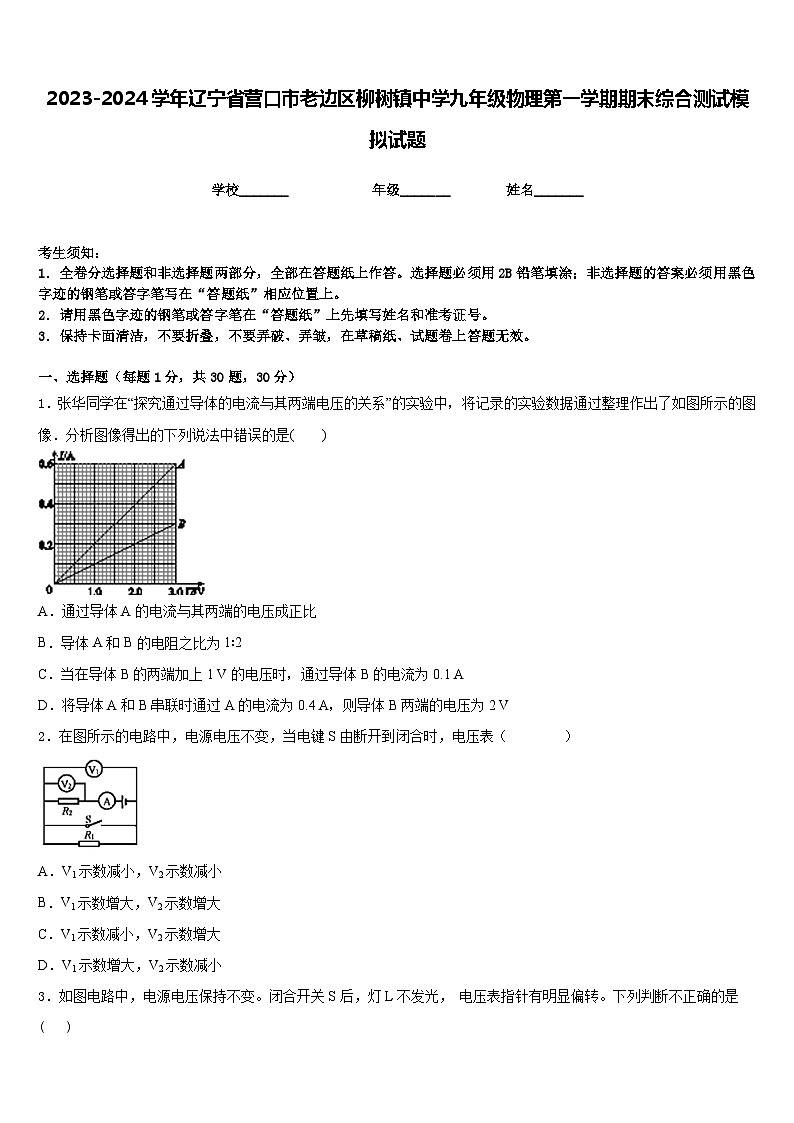

2023-2024学年辽宁省营口市老边区柳树镇中学九年级物理第一学期期末综合测试模拟试题含答案

这是一份2023-2024学年辽宁省营口市老边区柳树镇中学九年级物理第一学期期末综合测试模拟试题含答案，共9页。试卷主要包含了关于热现象，下列说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1．张华同学在“探究通过导体的电流与其两端电压的关系”的实验中，将记录的实验数据通过整理作出了如图所示的图像．分析图像得出的下列说法中错误的是( )
A．通过导体A的电流与其两端的电压成正比
B．导体A和B的电阻之比为1∶2
C．当在导体B的两端加上1 V的电压时，通过导体B的电流为0.1 A
D．将导体A和B串联时通过A的电流为0.4 A，则导体B两端的电压为2 V
2．在图所示的电路中，电源电压不变，当电键S由断开到闭合时，电压表（ ）
A．V1示数减小，V2示数减小
B．V1示数增大，V2示数增大
C．V1示数减小，V2示数增大
D．V1示数增大，V2示数减小

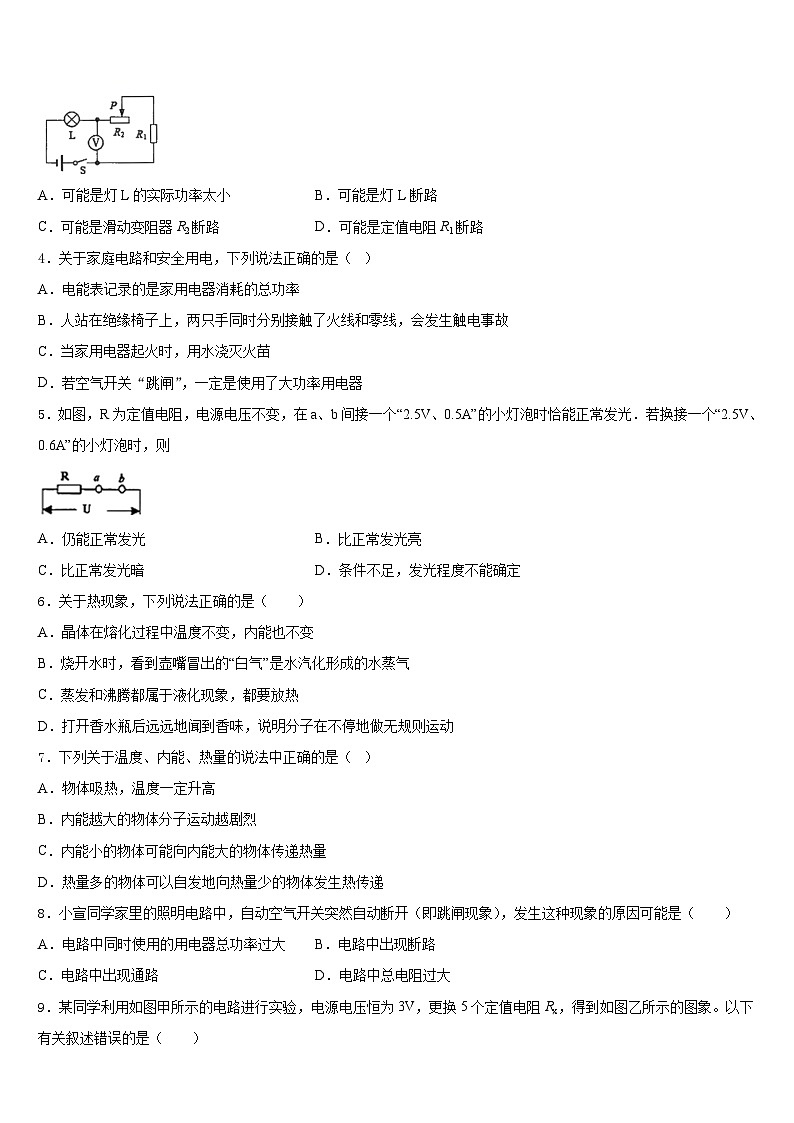

3．如图电路中，电源电压保持不变。闭合开关S后，灯L不发光， 电压表指针有明显偏转。下列判断不正确的是( )
A．可能是灯L的实际功率太小B．可能是灯L断路
C．可能是滑动变阻器R2断路D．可能是定值电阻R1断路
4．关于家庭电路和安全用电，下列说法正确的是（ ）
A．电能表记录的是家用电器消耗的总功率
B．人站在绝缘椅子上，两只手同时分别接触了火线和零线，会发生触电事故
C．当家用电器起火时，用水浇灭火苗
D．若空气开关“跳闸”，一定是使用了大功率用电器
5．如图，R为定值电阻，电源电压不变，在a、b间接一个“2.5V、0.5A”的小灯泡时恰能正常发光．若换接一个“2.5V、0.6A”的小灯泡时，则
A．仍能正常发光B．比正常发光亮
C．比正常发光暗D．条件不足，发光程度不能确定
6．关于热现象，下列说法正确的是（ ）
A．晶体在熔化过程中温度不变，内能也不变
B．烧开水时，看到壶嘴冒出的“白气”是水汽化形成的水蒸气
C．蒸发和沸腾都属于液化现象，都要放热
D．打开香水瓶后远远地闻到香味，说明分子在不停地做无规则运动
7．下列关于温度、内能、热量的说法中正确的是（ ）
A．物体吸热，温度一定升高
B．内能越大的物体分子运动越剧烈
C．内能小的物体可能向内能大的物体传递热量
D．热量多的物体可以自发地向热量少的物体发生热传递
8．小宣同学家里的照明电路中，自动空气开关突然自动断开（即跳闸现象），发生这种现象的原因可能是（ ）
A．电路中同时使用的用电器总功率过大B．电路中出现断路
C．电路中出现通路D．电路中总电阻过大

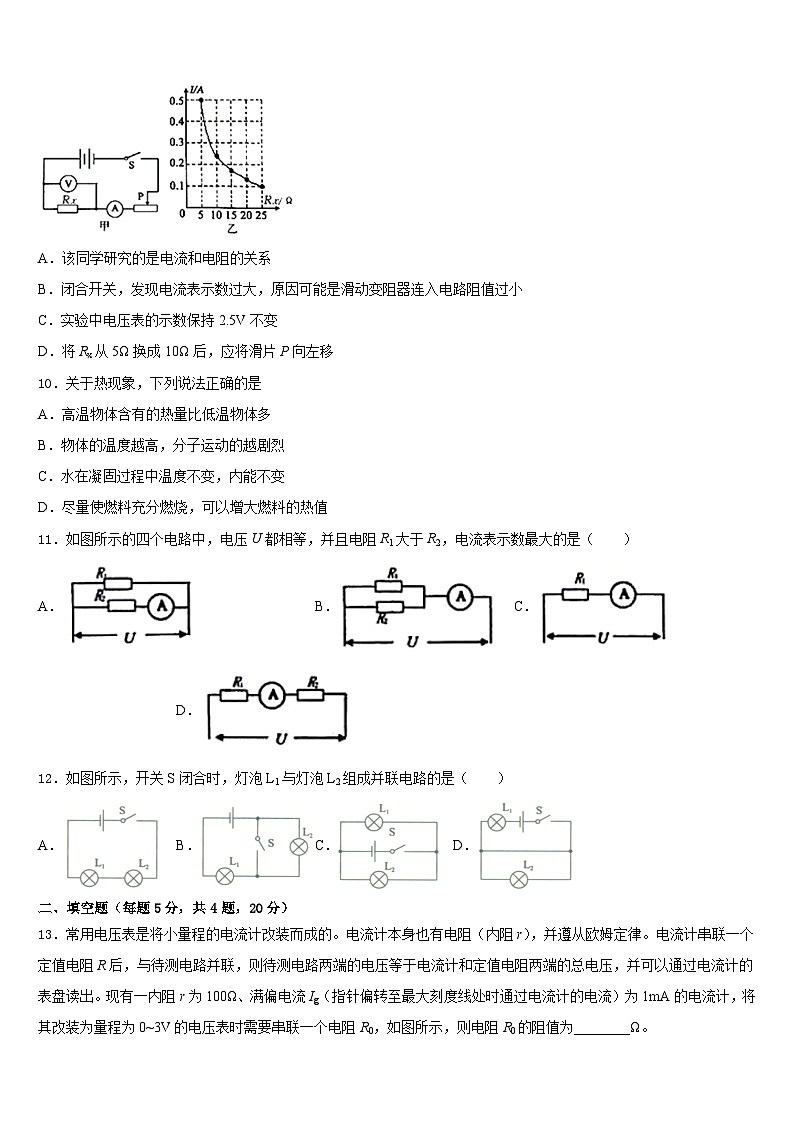

9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
10．关于热现象，下列说法正确的是
A．高温物体含有的热量比低温物体多
B．物体的温度越高，分子运动的越剧烈
C．水在凝固过程中温度不变，内能不变
D．尽量使燃料充分燃烧，可以增大燃料的热值
11．如图所示的四个电路中，电压U都相等，并且电阻R1大于R2，电流表示数最大的是（ ）
A．B．C．D．
12．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（ ）
A．B．C．D．
二、填空题（每题5分，共4题，20分）
13．常用电压表是将小量程的电流计改装而成的。电流计本身也有电阻（内阻r），并遵从欧姆定律。电流计串联一个定值电阻R后，与待测电路并联，则待测电路两端的电压等于电流计和定值电阻两端的总电压，并可以通过电流计的表盘读出。现有一内阻r为100Ω、满偏电流Ig（指针偏转至最大刻度线处时通过电流计的电流）为1mA的电流计，将其改装为量程为0~3V的电压表时需要串联一个电阻R0，如图所示，则电阻R0的阻值为________Ω。
14．如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象．把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为________Ω，电流表的示数为________ A．
15．科学家对人类文明进步和社会发展做出了重要贡献，为了纪念在物理学中做出过杰出贡献的科学家，有时会以他们的名字作为物理定律的名字，请你写出两位在电学中以他们的名字被用作物理定律名称的物理学家：_____、_____．
16．如图所示为汽油机的_____冲程，该冲程工作时将_____能转化为_____能．
三、实验题（共12分）
17．（4分）小聪利用如图甲所示的电路测量额定电压为2.5v的小灯泡的额定功率。
(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器画片P向右移动时小灯泡变亮___。
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡________引起的。
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率时_______W。在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_______。
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S和，调节________，使电压表的示数为2.5V。
②只闭合开关__________，调节，使电压表的示数仍为2.5V。
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=_____________（用U额、R0、U1、U2表示）。
18．（4分）（1）如图a是研究“短路引起熔丝熔断”的实验，增加一根导线，并将此导线接在 ______ 两点间闭合开关，造成短路，可引起熔丝熔断；在实际生活中，除短路外，_______ 也会引起电路中的电流过大而将熔丝熔断；
（2）利用如图b的电路可以验证“电功与电流的关系”，图中两只灯泡工作时的电阻要 __________ （选择“相同”或“不同”），小华正确操作，验证了此实验的结论．支持该结论的实验现象是________．
（3）如图c在“探究电流的热效应跟电阻大小关系”的实验中，A、B两个烧瓶中应该盛有等质量的 ______液体，两个烧瓶内的电阻丝的阻值应该_________ （以上两空均选填：“相同”或“不同”），采用如图所示的连接方式是为了控制_________相同．
19．（4分）小明在 “测量小灯泡的电功率" 的实验中， 己知小灯泡的额定电压为2.5V，额定电功率小于l.5W，电源电压恒定不变．
（1）小明所连接的实物电路如图甲所示，请以笔画线代替导线，完成电路连接．
（__________）
（2）小明移动滑动变阻器的滑片使电压表的示数为 2.5V， 此时小灯泡正常发光， 电流表的示数如图乙所示，电流是________A，则小灯泡的额定功率是________W。
（3）若为了测量小灯泡发光较暗时的实际功率，小明应将滑动变阻器的滑片向阻值________（“增大”或“减小”）的方向移动，并测量相关物理量进行计算。
（4）小明完成实验后，小亮同学向老师要了一个已知阻值为 R0的定值电阻和两个开关，借助部分现有器材，设计了图内所示的电路，也测出了小灯泡的额定功率，请完成下列实验步骤．
①闭合开关S，再闭合开关S2，移动滑片，使电压表的示数为________V；
②再断开开关________，闭合开关________，保持滑片的位置不变，读出电压表的示数U；
③小灯泡的额定功率的表达式为p额=________________（用己知量 R0和测量量U表示），
四、作图题（共16分）
20．（8分）开关闭合后电磁铁A和条形磁铁B的磁感线分布如图所示。请标出螺线管A右端和条形磁铁B左端的磁极名称和用箭头标明四条磁感线的方向。
（______）
21．（8分）如图所示的电路，有一根导线尚未连接，请你用笔画线代替导线补上，补上后要求：电键S闭合后，两灯都能发光。
（_______）
五、计算题（共22分）
22．（10分）右表是× ×牌电水壶的铭牌。某次使用过程中，该电水壶把1.5kg的水从25℃加热到100℃，消耗的电能为。求这次使用过程中：
（1）水吸收的热量；
（2）该电水壶的效率η；
（3）若此次加热时间为350s，通过计算说明此过程电水壶是否正常工作。
23．（12分）如图所示是小萱家的一个快热式电热水龙头，下表中列出了这只电热水龙头的部分技术参数。
求：（1）此电热水龙头正常工作20s产生的热量Q；
（2）此电热水龙头正常工作的电阻值R。(结果请保留整数)

参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、B
4、B
5、C
6、D
7、C
8、A
9、D
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、2900
14、10 0.8
15、欧姆；焦耳
16、压缩 机械 内
三、实验题（共12分）
17、 见解析 短路 0.6 大 S和 ·
18、BD 总功率过大（超负荷运行） 不同 电流表示数较大的支路灯泡亮 相同 不同 电流和通电时间
19、 0.5 1.25 增大 2.5 S2 S1
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) 4.725×105J；(2) 90%；(3)正常工作。
23、（1）60000J （2）16Ω
