2023-2024学年辽宁省沈阳七中学物理九上期末教学质量检测模拟试题含答案

这是一份2023-2024学年辽宁省沈阳七中学物理九上期末教学质量检测模拟试题含答案，共15页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示，是某电子秤的原理图等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1.5分，共30题，45分）
1．几个同学在实验室中看到甲、乙两只外形相同的灯泡，铭牌标注如图所示．下面列出了他们在讨论中的几种说法，其中不正确的是
A．甲、乙两灯正常发光时，通过它们的电流相等
B．甲、乙两灯正常发光时，甲灯的电阻大于乙灯的电阻
C．两灯串联在9V的电源上时，甲灯消耗的功率比较小
D．两灯并联在6V的电源上时，乙灯消耗的功率比较大
2．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大

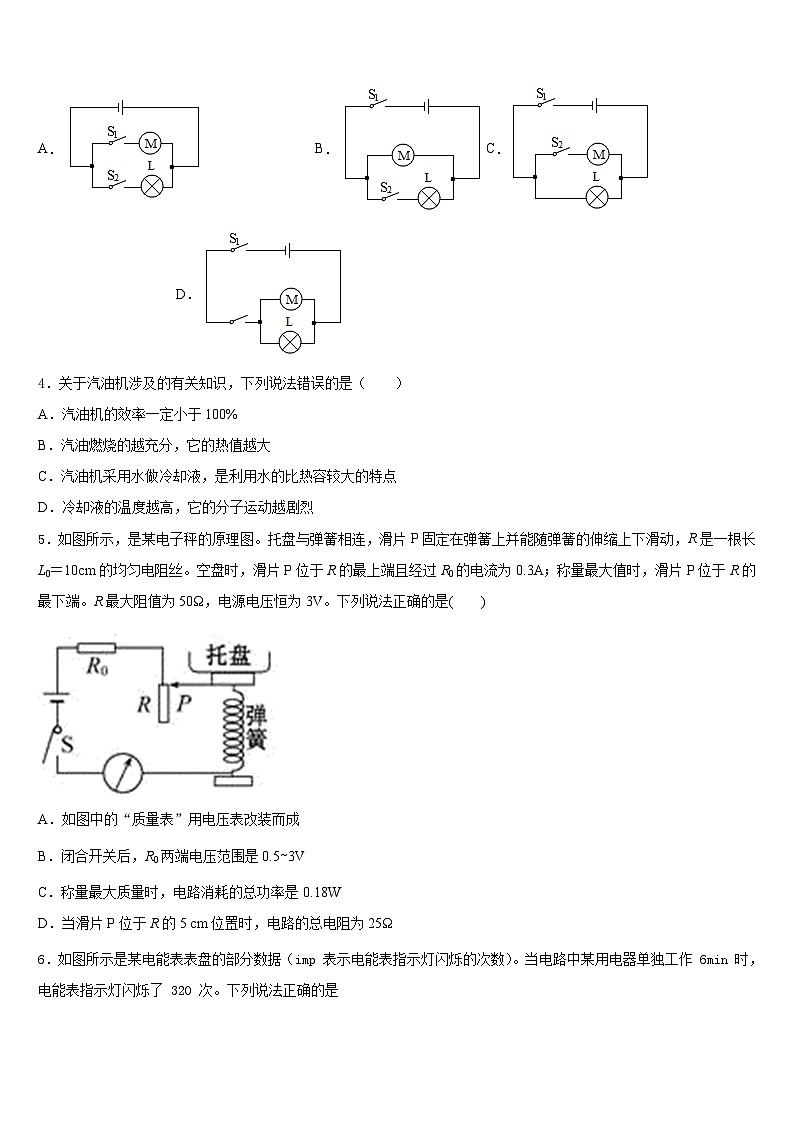

3．所示的电路图中与实物图所示的电路相符的是
A．B．C．D．
4．关于汽油机涉及的有关知识，下列说法错误的是（ ）
A．汽油机的效率一定小于100%
B．汽油燃烧的越充分，它的热值越大
C．汽油机采用水做冷却液，是利用水的比热容较大的特点
D．冷却液的温度越高，它的分子运动越剧烈
5．如图所示，是某电子秤的原理图。托盘与弹簧相连，滑片P固定在弹簧上并能随弹簧的伸缩上下滑动，R是一根长L0＝10cm的均匀电阻丝。空盘时，滑片P位于R的最上端且经过R0的电流为0.3A；称量最大值时，滑片P位于R的最下端。R最大阻值为50Ω，电源电压恒为3V。下列说法正确的是( )
A．如图中的“质量表”用电压表改装而成
B．闭合开关后，R0两端电压范围是0.5~3V
C．称量最大质量时，电路消耗的总功率是0.18W
D．当滑片P位于R的5 cm位置时，电路的总电阻为25Ω

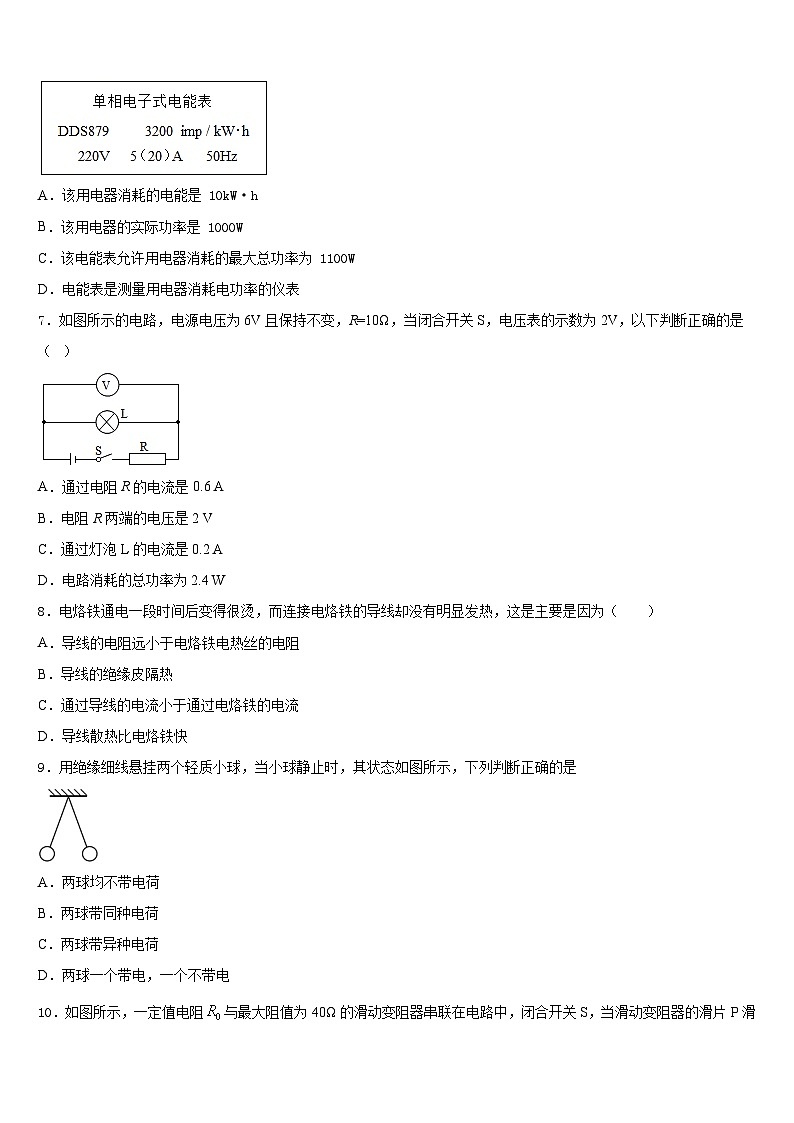

6．如图所示是某电能表表盘的部分数据（imp 表示电能表指示灯闪烁的次数）。当电路中某用电器单独工作 6min 时，电能表指示灯闪烁了 320 次。下列说法正确的是
A．该用电器消耗的电能是 10kW·h
B．该用电器的实际功率是 1000W
C．该电能表允许用电器消耗的最大总功率为 1100W
D．电能表是测量用电器消耗电功率的仪表
7．如图所示的电路，电源电压为6V且保持不变，R=10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（ ）
A．通过电阻R的电流是0.6 A
B．电阻R两端的电压是2 V
C．通过灯泡L的电流是0.2 A
D．电路消耗的总功率为2.4 W
8．电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这是主要是因为（ ）
A．导线的电阻远小于电烙铁电热丝的电阻
B．导线的绝缘皮隔热
C．通过导线的电流小于通过电烙铁的电流
D．导线散热比电烙铁快
9．用绝缘细线悬挂两个轻质小球，当小球静止时，其状态如图所示，下列判断正确的是
A．两球均不带电荷
B．两球带同种电荷
C．两球带异种电荷
D．两球一个带电，一个不带电
10．如图所示，一定值电阻与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1A。下列说法正确的是（ ）
A．定值电阻为80ΩB．定值电阻为60Ω
C．电源电压为12VD．电源电压为6V
11．空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使寿命会缩短
D．人接触家用电器金属外壳时有可能发生触电事故
12．如图所示电路中，电源电压（不变）和甲乙两灯的额定电压都是6V，甲灯的额定功率比乙灯的小。如果要使两灯的实际功率相等，下列方法中可采取的是（ ）
A．帮甲灯并联一个适当阻值的电阻B．帮甲灯串联一个适当阻值的电阻
C．帮乙灯串联一个适当阻值的电阻D．帮乙灯并联一个适当阻值的电阻
13．以下说法中与事实最为符合的是（ ）
A．一节新的7号南孚电池电压为
B．对人体安全的电压是
C．家庭常用节能灯正常工作时的电流约为
D．通过技术改进，热机的效率可以达到
14．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（ ）
A．B．C．D．
15．如图所示的电路中，将开关S闭合，发现两个灯泡都发光，此时小灯泡L1的电阻大于小灯泡L2的电阻。以下判断中正确的是
A．L1和L2是并联关系
B．L1两端的电压等于L2两端的电压
C．通过L1的电流等于通过L2的电流
D．L1消耗的电功率等于L2消耗的电功率
16．举重比赛有甲、乙、丙三个裁判,其中甲为主裁判,乙和丙为副裁判。若裁判认定杠铃已被举起,就按一下自己面前的按钮。要求主裁判或者两个副裁判同时按下自己面前的按钮时,指示杠铃被举起的灯泡L就亮。以下符合这一要求的电路是
A．B．
C．D．
17． “早穿皮袄午穿纱，围着火炉吃西瓜。”这句谚语反映了我们新疆地区夏季昼夜气温变化显著。其主要原因是砂石与水相比较具有较小的
A．热量B．内能C．比热容D．密度
18．关于分子动理论与内能，下列说法正确的是（ ）
A．液体不易被压缩是因为分子间存在引力
B．炒菜是通过做功的方式改变菜的内能
C．一桶水的比热容比一杯水的比热容大
D．扩散现象说明分子在不停地运动，分子间有间隙
19．有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过第5个小灯泡的电流是( )
A．10 mAB．20 MaC．200 mAD．100 mA
20．小灯泡L的额定电压为3V，它的I-U图像如图甲所示．把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌标有“10Ω 2A”．下列说法中错误的是（ ）
A．电源电压为4.5V
B．小灯泡的额定功率为1.5W
C．小灯泡正常发光时，滑动变阻器消耗的电功率为1.25W
D．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
21．长度相同的铜线和铝线，如果它们的电阻相同，那么
A．铜线要细一些B．铝线要细一些
C．铜线跟铝线粗细相同D．无法比较它们的粗细
22．下列关于温度、内能和热量的描述中正确的是（ ）
A．温度高的物体内能不一定大
B．物体的温度越高，所含热量越多
C．热传递是内能大的物体将热量传递给内能小的物体
D．0℃的冰块内能一定为零
23．小明按图甲的电路进行实验，当闭全开关电电器正常工作时，电压表V1和V2的指针完全一样，如图乙所示，则L1、L2两端的电压分别为
A．6V 1.5VB．7.5V 1.5VC．1.5V 7.5VD．1.5V 6V
24．如图所示，闭合开关S，调节滑动变阻器滑片使电压表示数从6V升高到10V时，电流表示数变化了0.1A，则该定值电阻的电功率变化了
A．0.4W
B．4.0W
C．3.4W
D．1.6W
25．关于热机，下列说法正确的是（ ）
A．随着科学技术的发展，热机的效率可达到100%
B．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是做功冲程和压缩冲程
C．汽油机顶部有喷油嘴，柴油机顶部有火花塞
D．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
26．某同学用电压表测得某个电路两个小灯泡两端的电压相等，这两个灯泡的连接方式是
A．一定是串联B．一定是并联C．串联或并联都有可能D．不可能是串联
27．下面物理单位中不是表示电功率单位的是（ ）
A．WB．kW·hC．V·AD．J/s
28．2017年我市成功创建全国文明城市，全市倡导文明出行，过人行道时行人应遵守交通信号灯指示．小华发现人行横道的红、绿灯是独立工作的，他设计了下列几种电路图，其中符合上述要求的是
A．B．
C．D．
29．如图所示，要使开关s闭合后小灯泡能够发光，在金属夹A、B间可接入的物品是
A．橡皮B．钢直尺C．塑料尺D．干燥的小木棍
30．下面是小明同学“物理学习笔记”中的摘录，其中错误的是（ ）
A．做功和热传递在改变物体的内能上是等效的
B．分子间相互作用的引力和斥力是同时存在的
C．热量总是自发地从温度低的物体向温度高的物体传递
D．燃料的热值与燃料的总质量没有关系
二、填空题（每空1分，共10题，20分）
31．如图是探究“电流通过导体产生的热量跟电流、电阻和通电时间是否有关”的部分实验装置。在进行实验时，两个电阻丝通电一定时间后，可以通过比较两个U形管中液面高度的变化反应密闭空气_____，说明电阻丝产热多少不同；在该装置实验的过程中，需观察比较两个U形管中液面高度的变化，此观察比较探究的问题是：“电流通过导体产生的热量跟__________是否有关”。
32．如图是电热饮水机电路原理图，已知R1 =20 Ω，R2 =100 Ω。饮水机工作时把电能转化为_____能，当开关S断开时，饮水机处于______状态（选填“保温”或“加热”），饮水机的保温功率与加热功率之比为___________。
33．小明连接的实验电路如图所示，他把导线夹分别夹在金属丝的中部和右端，观察小灯泡的亮度变化。小明探究的问题是：导体的电阻与_____是否有关。
34．如图所示，底面积为200cm2的容器底部有一固定轻质弹簧，弹簧上方连有一边长为10cm的木块A，当容器中水深为20cm时，木块A有2/5的体积浸在水中，此时弹簧恰好处于自然状态，没有发生形变，则木块的密度是_________千克/米1．向容器内缓慢加水，当弹簧伸长了lcm时停止加水，此时弹簧对木块拉力为1N。加水前后容器底部受到水的压强变化了_________Pa.〔不计弹簧受到的浮力，g取10N/kg〕
35．如图所示，闭合开关,发光二极管发光.那么图中A端是电源的_______极.对调电池的正负极,发现二极管不发光,说明二极管具有____________性，
36．比热容是物质的一种属性，每种物质都有自己的比热容，查表可知，水的比热容是c水=4.2×103J/（kg·℃）表示______，一桶水倒掉一半后，剩下的水的比热容______（变大/不变/变小）。初温为30℃、质量为2kg的水吸收2.1×105J的热量后温度将升高到______℃。
37．通过如图所示电路图测量“2.5V 0.3A”电灯泡电功率，闭合开关，发现看不到小灯泡发光，想通过测量ab接线柱间、cd接线柱间的电压找出看不到灯亮的原因。测量时若出现下表中的情况，请根据数据判断可能导致看不到灯亮的原因。
38． (1)如图所示，电能表的示数为______kW·h；
(2)如图所示，电阻箱的示数为______Ω。
39．当导体两端的电压为3V时，通过的电流为0.2A，则该导体的电阻是_____Ω，若它两端电压变为0，则阻值是_____Ω。
40．如图甲所示的电路中电源电压为12V不变。R1＝30Ω．R2是阻值范围为0～50Ω的滑动变阻器，如图乙所示的是R3的I﹣﹣U图象。当S1闭合，S2断开。滑片P在b端时，R1的功率是_____W：当S1、S2闭合，滑片P在a端时，整个电路10min消耗的电能是_____J。
三、实验题（每空1分，共2题，15分）
41．探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一块，三个定值电阻（10Ω、15Ω、20Ω），导线若干。
表一
（1）闭合开关后，移动滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示。老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据。当他把5Ω的电阻接入电路时，他应该向_____（选填“左”或“右”）调节变阻器使电压表示数仍为4V，但调节时却发现实验不能继续进行了，其原因是_____。改变连接后继续实验，当电压表示数为4V时，电流表示数如图乙所示，为_____A；综合分析数据可得：_____。
表二：
（2）小良又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中。分析表2中数据可得：_____。分析可知，小明使用的变阻器的最大阻值为_____Ω。
42．如图所示是九3班的同学们测量小灯泡的电功率的实验装置，所用小灯泡上标有“2.5V”字样，它的电阻大约为10Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，电源电压为6V保持不变。
(1)请在图甲中用笔画线代替导线，把电路连接完整（滑片P向左移动时灯变暗）；
（______）
(2)实验应该选用的滑动变阻器是_____（填“R1”或“R2”）；
(3)小明同学所在小组在连接好电路后闭合开关，小灯泡不发光，电压表有示数，电流表无示数。进一步观察并检查电路，发现电压表、电流表、导线及其连接均完好。电路可能的故障是_____（假设电路只有一处故障）；
(4)小张同学所在小组在正确连接电路后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是_____。
A．更换小灯泡 B．检查电路是否断路
C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片
(5)如图乙所示为小王同学所在小组在某时刻电压表的读数，为了测量小灯泡的额定电功率，应将滑片向_____（选填“左”或“右”）端滑动。灯泡正常发光时电流表的示数如图丙所示，则灯泡的额定功率为_____W；
(6)完成上述实验后，小李同学总结如下：在用伏安法进行的以下几个探究实验中，需要多次测量求平均值的是_____（只填序号）
A．测量定值电阻的电阻值 B．测量小灯泡的电阻值
C．测量定值电阻的电功率 D．测量小灯泡的电功率
(7)完成上述实验后，小明发现电压表已坏，他利用剩余器材和老师又给的一个阻值为R0的定值电阻、两个开关S1、S2及导线，设计了如图丁所示的电路，也完成了对标有“2.5V”的小灯泡额定功率的测量。测定额定功率的简要步骤如下，请你把它补充完整：
①闭合开关S和S1，断开开关S2，调节滑动变阻器的滑片使电流表的示数为_____；
②闭合开关S和S2，断开开关S1，同时保持滑动变阻器的滑片不动，读出电流表的示数为I；
③灯泡额定功率的表达式为：P＝_____（用所给和所测物理量的字母表示）。
四、计算题（每题10分，共2题，20分）
43．小桂家买了一辆电动汽车（如图中所示），下表是这种汽车的主要参数。（g取10N/kg）
某天，小桂妈妈开车送他去学校，小桂注意到电动汽车在某平直路面上匀速直线行驶时速度为54km/h，行驶时间为1min，已知小桂和他妈妈总质量为100kg，求：
(1)这段时间内牵引力所做的功是多少J？
(2)若这1分钟内电动汽车消耗的电能为0.25kW•h，则电动机的效率是多少？
44．滑轮组在建筑中应用广泛，如图所示为建筑工人自制的滑轮组，某工人用此滑轮组将重为900N的物体提高5米，所用的拉力是600N。 （ g取10N/kg）求：
（1）工人所做的有用功是多少?
（2）工人所做的总功是多少?
（3）此滑轮组的机械效率是多少?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、C
3、C
4、B
5、B
6、B
7、D
8、A
9、B
10、D
11、D
12、C
13、A
14、C
15、C
16、A
17、C
18、D
19、C
20、C
21、A
22、A
23、A
24、D
25、B
26、C
27、B
28、D
29、B
30、C
二、填空题（每空1分，共10题，20分）
31、温度的变化 电流
32、内 保温 1:6
33、导体长度
34、0.4×101 200
35、正 单向导电
36、1kg的水温度升高（或降低）1℃时吸热（或放出）的热量是4.2×103J 不变 55
37、灯断路 灯的实际功率太小
38、2020.1 360
39、15 15
40、0.675 7200
三、实验题（每空1分，共2题，15分）
41、左电流超过了电流表0﹣0.6A的量程0.8电压一定时，导体中的电流跟导体的电阻成反比电阻一定时，电流与电压成正比20
42、 R2 灯泡断路 D 右 0.75 A 2.5V×(I-)
四、计算题（每题10分，共2题，20分）
43、 (1)7.29×105J；(2)81%。
44、 (1) 4500J；(2) 6000J；(3) 75%
Uab/V
Ucd/V
电流表示数I/A
看不到灯亮的原因
情况一
0
2.10
0.30
______
情况二
2.20
0.40
0.14
_____
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.28
0.40
电阻R/Ω
10
电压U/V
2
3
4
5
6
电流I/A
0.2
0.3
0.4
0.5
0.6
空车质量
800kg
电池容量
44 kW•h
所受阻力与汽车总重的比值
0.09
