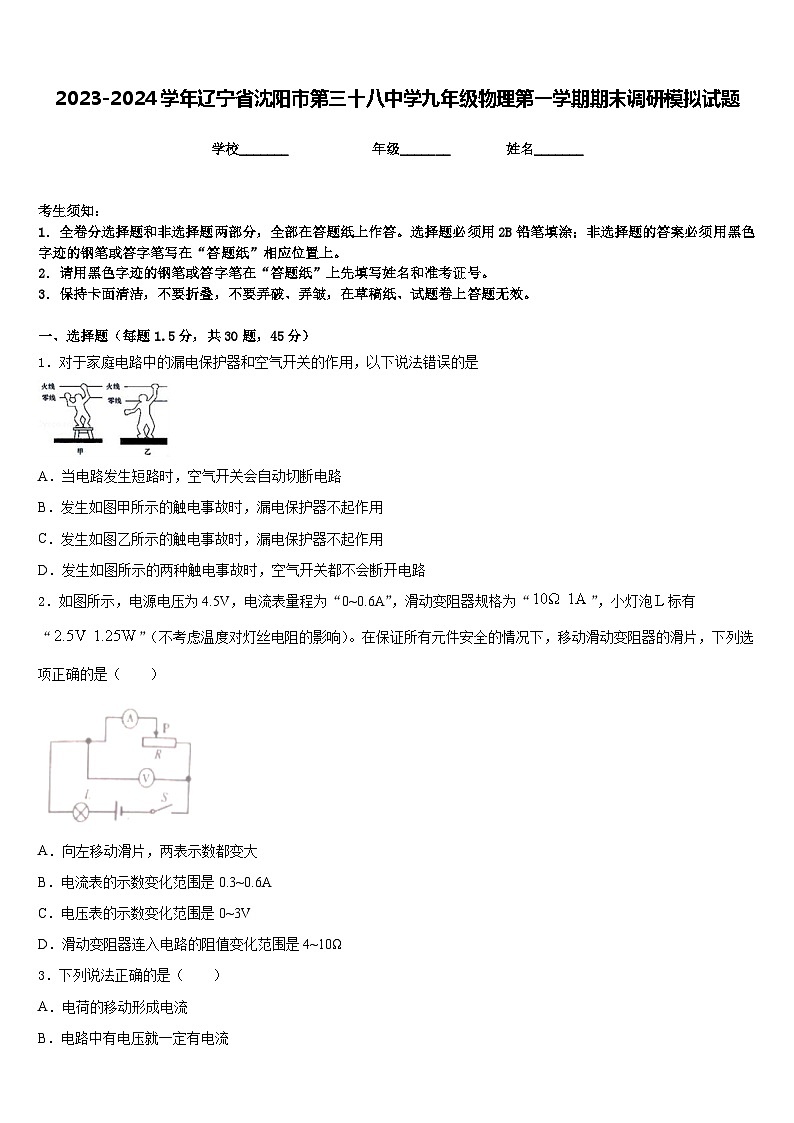

2023-2024学年辽宁省沈阳市第三十八中学九年级物理第一学期期末调研模拟试题含答案

这是一份2023-2024学年辽宁省沈阳市第三十八中学九年级物理第一学期期末调研模拟试题含答案，共13页。试卷主要包含了下列用电器采用串联方式连接的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1.5分，共30题，45分）
1．对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是
A．当电路发生短路时，空气开关会自动切断电路
B．发生如图甲所示的触电事故时，漏电保护器不起作用
C．发生如图乙所示的触电事故时，漏电保护器不起作用
D．发生如图所示的两种触电事故时，空气开关都不会断开电路
2．如图所示，电源电压为4.5V，电流表量程为“0~0.6A”，滑动变阻器规格为“”，小灯泡标有“”（不考虑温度对灯丝电阻的影响）。在保证所有元件安全的情况下，移动滑动变阻器的滑片，下列选项正确的是（ ）
A．向左移动滑片，两表示数都变大
B．电流表的示数变化范围是0.3~0.6A
C．电压表的示数变化范围是0~3V
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
3．下列说法正确的是（ ）
A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．长时间使用的手机发烫，是因为电流的热效应

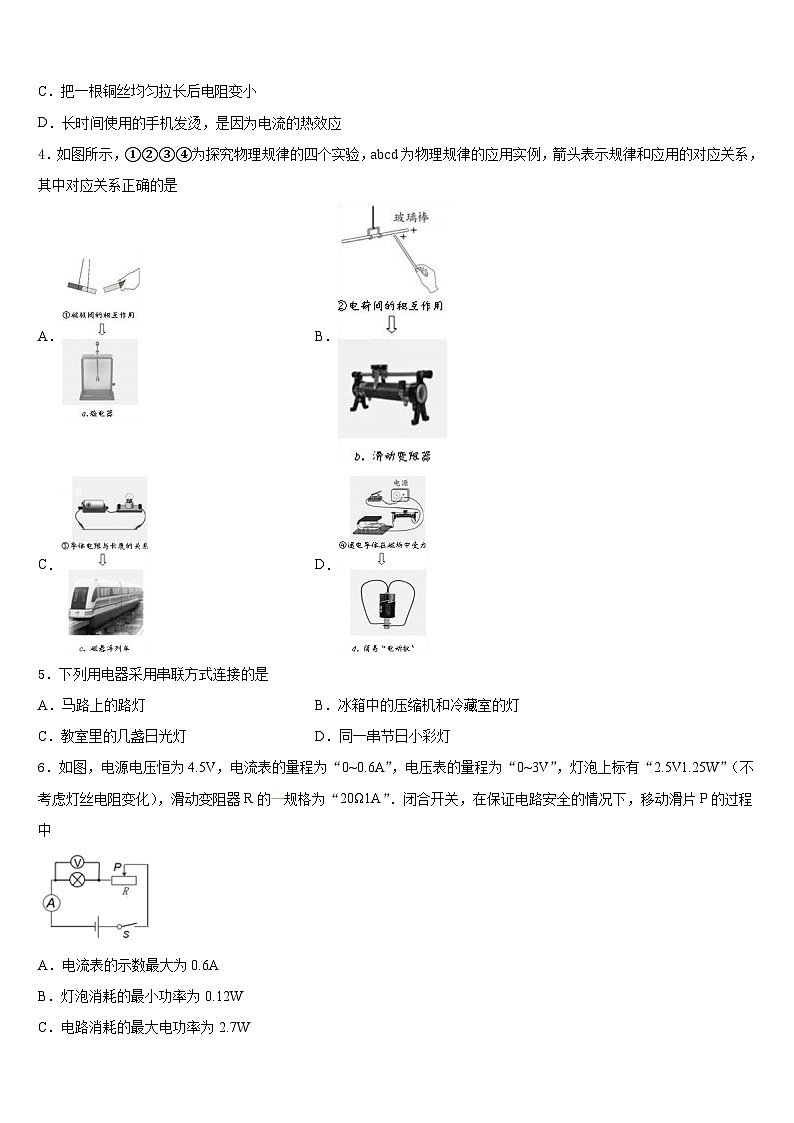

4．如图所示，①②③④为探究物理规律的四个实验，abcd为物理规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是
A．B．
C．D．
5．下列用电器采用串联方式连接的是
A．马路上的路灯B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯D．同一串节日小彩灯
6．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”．闭合开关，在保证电路安全的情况下，移动滑片P的过程中
A．电流表的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大电功率为2.7W
D．滑动变阻器接入电路的最小电阻为4Ω．

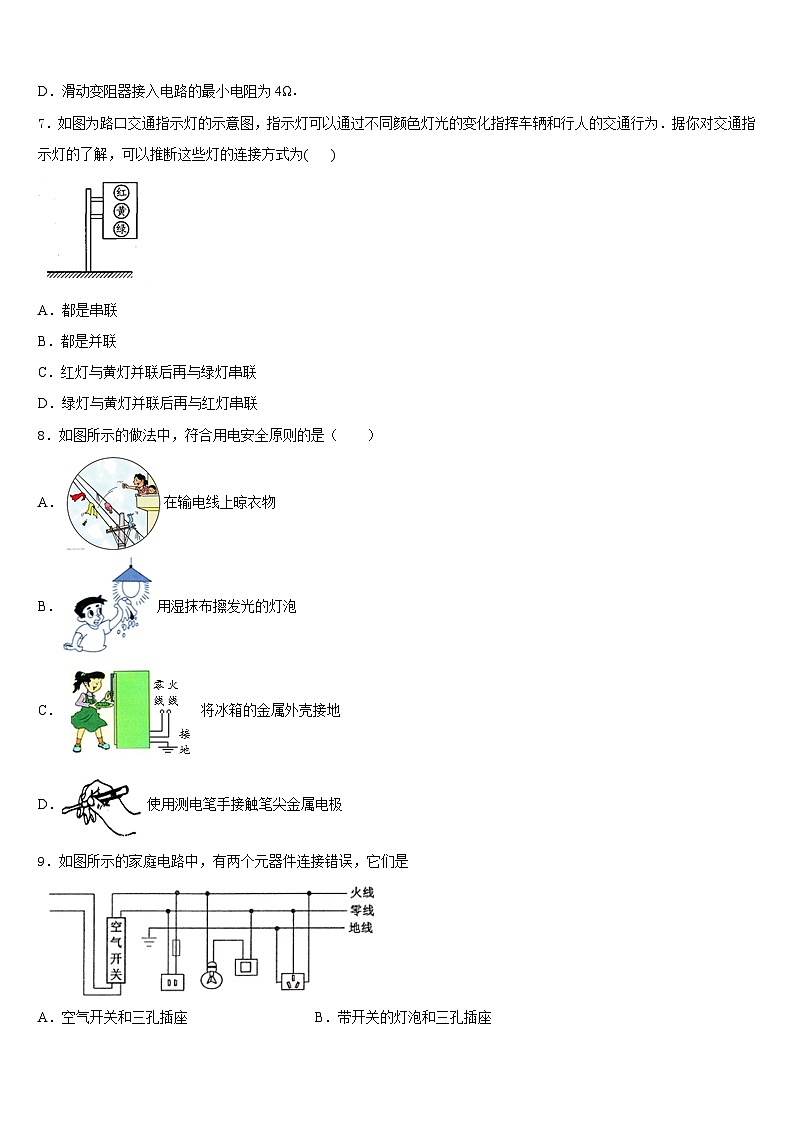

7．如图为路口交通指示灯的示意图，指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为．据你对交通指示灯的了解，可以推断这些灯的连接方式为( )
A．都是串联
B．都是并联
C．红灯与黄灯并联后再与绿灯串联
D．绿灯与黄灯并联后再与红灯串联
8．如图所示的做法中，符合用电安全原则的是（ ）
A．在输电线上晾衣物
B．用湿抹布擦发光的灯泡
C．将冰箱的金属外壳接地
D．使用测电笔手接触笔尖金属电极
9．如图所示的家庭电路中，有两个元器件连接错误，它们是
A．空气开关和三孔插座B．带开关的灯泡和三孔插座
C．空气开关和带开关的灯泡D．带开关的灯泡和带保险丝的二孔插座
10．如图所示，把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。闭合开关，下列说法正确的是（ ）
A．滑动变阻器滑片向左滑动的过程中，电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是24Ω—100Ω
11．甲、乙两只小灯泡上分别标有“6 V 3 W”和“4 V 2 W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是( )
A．若把它们串联在10 V电路中，两只灯泡恰好都能正常发光
B．若把它们串联在10 V电路中，两只灯泡都不能正常发光
C．若把它们并联在6 V电路中，只有甲灯泡能正常发光
D．若把它们并联在4 V电路中，只有乙灯泡能正常发光
12．摩托车上的热机工作时提供动力的是
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
13．如图所示是四冲程汽油机工作时各冲程的示意图，其中表示压缩冲程的是
A．B．C．D．
14．榴莲因其果肉香甜又富有营养，被称为水果之王．榴莲被切开后，其香味将很快充满整个房间，这一现象主要说明
A．分子间存在引力B．分子间存在斥力
C．分子间有间隙D．分子在永不停息地运动
15．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是
A．乙带正电B．丙带正电C．丁带正电D．以上三项都不对
16．关于热机效率，下列说法正确的是（ ）
A．蒸汽机的效率通常高于汽油机的效率 B．有些新型燃料汽车实现了零排放，其效率达到100%
C．热机效率不一定小于100% D．即使无摩擦的道路，汽车发动机的效率也无法达到100%
17．关于电功和电功率的说法正确的是
A．电流做功越多，电功率越大
B．电功率越大，电流做功越快
C．电流做功时间越短，电功率越大
D．电流做同样的功，用电时间越长，电功率越大
18．物理老师每天坚持用“微信运动”来统计当天行走的步数，如图所示为他 4 月 11 日的步行情况。按照正常成年人的身体指标 通常的步伐及频率，可以估测出（ ）
A．物理老师的质量大约为 500 kg
B．物理老师步行的平均速度大约为 10 m/s
C．物理老师当天走过的路程大约为 7 000 m
D．物理老师步行后心跳一次时间大约为 4 s
19．如图所示的四个电路（R是定值电阻，R1是滑动变阻器）中，可以测量人体体重的电路是（ ）
A．B．C．D．
20．灯泡的亮度决定于( )
A．灯泡的电阻B．灯泡的额定功率
C．灯泡的实际功率D．灯泡的额定电压
21．下列关于安全用电的说法中，正确的是（ ）
A．没有三孔插座时，可以把三脚插头改为两脚插头使用
B．在家庭电路的总开关上安装漏电保护器，可以避免人触电
C．高压线有良好的绝缘装置，可以在附近放风筝
D．在家庭电路中安装空气开关或保险丝，可以保护用电器
22．小宇自制了一个简易的验电器，如图所示，用来检验物体是否带电，效果还真不错，关于验电器下列说法正确的是
A．用验电器可以直接检验出物体是正电还是带负电
B．验电器是根据同种电荷互相排斥的原理工作的
C．验电器的金属箔用塑料片代替效果会更好
D．在阴雨天气使用验电器效果比在晴朗干燥天气效果更好
23．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
24．下列用电器中，利用电流热效应工作的是（ ）
A．电饭锅B．电风扇C．电视机D．笔记本电脑
25．下列数据与事实相接近的是（ ）
A．手电筒中的电流约2A
B．我国家庭电路电压不高于36V
C．家用节能灯的电功率约200W
D．家用空调正常工作一小时耗电约为1kW·h
26．关于家用电器，下列数据最符合实际的是（ ）
A．手机正常通话时的电流约为5A
B．一节干电池的电压约为3V
C．教室里日光灯的额定功率约为40W
D．家用电冰箱正常工作1h耗电约为
27．在图所示的电路中，电源电压保持不变，R1＝4Ω，R2＝8Ω，S闭合后电压表的示数为4V，则电源电压为（ ）
A．4VB．6VC．8VD．12V
28．新能源公交车前、后两门相当于电路开关，任意一个门没有关闭好，车都无法行驶。图中符合要求的电路是
A．B．
C．D．
29．关于串、并联电路，下列说法正确的是( )
A．公路边灯要亮一起亮，要灭一起灭，由此断定这些灯是串联的
B．通过两用电器的电流相等，它们一定是串联的
C．教室里有四盏灯，每两盏灯由一只开关同时控制，则这四盏灯的连接方式是串联
D．家中的电灯与控制它的开关之间的连接是串联的
30．以下各单位中不是电功率单位的是（ ）．
A．kWhB．J/sC．WD．V A
二、填空题（每空1分，共10题，20分）
31．家用电器通常是_______（选填“串联”或“并联”）在家庭电路中；连接空调和电灯的导线都是铜线，但规格不同，这主要是因为______（选填“长度”或“横截面积”）对导线电阻的影响；1kW·h的电能可供一盏“220V 100W”的白炽灯正常工作______h。
32．小林在实验室将质量为0.1kg的水从27℃加热到沸腾时测得水温为97℃，这个过程中水吸收的热量为_____J．若同样多的热量用来加热等质量的煤油，则煤油升高的温度比水_____（选填“高”或“低”）．[不计热量损失，c水＝4.2×103J/（kg•℃），c煤油＝2.1×103J/（kg•℃）]．
33．若氧气瓶的容积为 0.01m1，瓶内氧气的密度为 2.5kg/m1，本次输氧用去了0.005kg 氧气，则瓶内剩余氧气的密度为______kg/m1．
34．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示．把它们串联在电路中，如图乙所示．闭合开关S，这时电流表的示数为0.2A，元件A的电阻为_____Ω，元件B的电阻为_____Ω，电源电压为_____V．若把它们并联接在电压为2.5V的电源上，电路消耗的总功率为_____W．
35．如图甲所示电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。闭合开关S．移动滑片P，滑动变阻器消耗的电功率与电流关系的图象如图乙所示，则滑动变阻器的最大阻值是________ ，电源电压是________V。

36．某同学利用如图电路，探究“导体电阻的大小与其长度的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同。实验中根据_______判断接入M、N两点间电阻的大小，选用的电阻丝是_______。
37．在“探究串联电路中各处电流的关系”实验中，某同学用电流表分别测出A、B、C三处的电流大小，如图所示。为了进一步探究A、B、C三处的电流大小关系，他下一步的操作应该是____________，这样做的目的：____________。
38．如图所示，是某物质的凝固图像，第20min的内能_____（选填“大于”“小于”或“等于”）第10min的内能；若该物质是均匀放热，且质量不变，那么500g该液体从A点降温到B点，要放出______J的热量；从图像可以看出，该物质液态与固态的比热容之比为______。（常见物质比热容：水，酒精，水银）
39．2019年12月1日晚8时左右，一架拍摄用的无人机（如图所示）在中环海滨拍摄夜景，其间因无人机失控，跌入香港中环解放军驻香港部队军营，一名自称摄影师的39岁男子被捕。无人机在匀速上升过程中，其动能_______，重力势能_______。
40．小明在校运会上获得一块奖牌，他想知道这块奖牌是否由纯铜制成的，于是他用天平和量杯分别测出该奖牌的质量和体积为14g和2cm3，并算出它的密度为_____g/cm3。小明通过查密度表知道，铜的密度为8.9×103kg/m3，由此他判断该奖牌_____（选填“是”或“不是”）由纯铜制成的。
三、实验题（每空1分，共2题，15分）
41．小华同学为了探究“电流与电阻的关系”，设计了如下图的实验电路。她在学校实验室找来了如下器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为5Ω、10Ω、20Ω、40Ω的定值电阻各一个，标有“10Ω 1A”字样的滑动变阻器一个，导线若干。

（1）如图是小华准备的实验电路，下列说法错误的是哪一个？__________；
A．连接电路时开关应断开；
B．闭合开关前应将滑动变阻器的滑片调至A端；
C．电压表应该选择小量程；
（2）小华按要求准备好电路后，闭合开关后，移动滑动变阻器滑片时，发现电流表指针正常偏转，电压表示数为零，则发生这种故障的原因可能是__________。
（3）故障排除后，小华先后将5Ω、10Ω、20Ω、40Ω的电阻接入电路，完成了四次实验，数据如上表。当他拆下5Ω的电阻·改换成10Ω的电阻继续实验时，接下来应将变阻器的滑片向________（填“A”或“B”）端移动以保持定值电阻两端的电压不变。观察上表可以发现，这一不变的电压为_________V。
（4）仔细观察发现实验次序为_________的数据不符合实际，理由是下列选项中的哪一个？_________。
A滑动变阻器不能提供需要的电阻；
B．电源不能提供需要的电压；
C．该次实验的电流超过了电流表的量程。
（5）剔除错误数据，得到实验结论：导体两端的电压一定时，通过导体的电流与导体的电阻成____比．
42．宁宁和同学们在“探究电流与电压的关系”的实验中，电源电压恒为3 V，电阻R的阻值为5Ω:
（1）宁宁和同学们经过讨论，依次完成了两次实验电路设计，如图所示。由图甲改进为图乙是因为滑动变阻器既能保护电路，又能_________________________。
（2）按照电路图乙连接好电路，且把滑动变阻器的滑片调到阻值最大处，接下来的操作是:_____调节滑动变阻器的滑片P，记录电压表与电流表数值，如下表所示:
①获得第2组数据后，要想得到第3组数据，应将滑片P向______ (填 “左”或“右”)端调节。
②下列实验中进行多次实验的目的与本实验相同的是________。
A．探究并联电路中干路电流与各支路电流的关系
B．伏安法测电阻
③分析表中数据可得出结论：________通过导体的电流与导体两端的电压成正比。
四、计算题（每题10分，共2题，20分）
43．某科研小组研制了一辆太阳能汽车.其车顶的太阳能电池板可将太阳能转化为电能，并储存在蓄电池中为车辆提供动力，已知：太阳能电池板平均每小时接收3.9×106J的太阳能，每天平均有效接收太阳能的时间为5小时；当该车以10m/s速度匀速行驶时，太阳能电池板每天所储存的电能可维持该车行驶4min，其中储存电能的80%用来克服汽车阻力所做的功，汽车所受阻力为1.3×103N。求：
（1）该太阳能电池板每天接收的太阳能；
（2）该汽车以10m/s匀速行驶4min过程中克服阻力所做的功；
（3）太阳能转化为电能并储存的效率。
44．如图所示，把15Ω的电阻R1和10Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.3A．求：

（1）. 电源电压；
（2）. 通过电阻R1的电流．
参考答案
一、选择题（每题1.5分，共30题，45分）
1、C
2、D
3、D
4、D
5、D
6、D
7、B
8、C
9、B
10、C
11、B
12、C
13、D
14、D
15、B
16、D
17、B
18、C
19、A
20、C
21、D
22、B
23、D
24、A
25、D
26、C
27、B
28、A
29、D
30、A
二、填空题（每空1分，共10题，20分）
31、并联 横截面积 10
32、2.94×104 高
33、2
34、10 12.5 4.5 1.125
35、30 8
36、电流表示数大小 乙丙
37、换用不同规格的灯泡，再次测量A、B、C三处的电流 实验结论具有普遍性，减小了偶然性
38、小于
39、不变 变大
40、7 不是
三、实验题（每空1分，共2题，15分）
41、B 定值电阻短路 B 2 4 A 反
42、调节电阻两端电压 闭合开关 左 A 在电阻一定时
四、计算题（每题10分，共2题，20分）
43、 (1) ；(2) ；(3) 20%。
44、（1）3V；（2）0.2A
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.2
0.3
0.4
0.5
