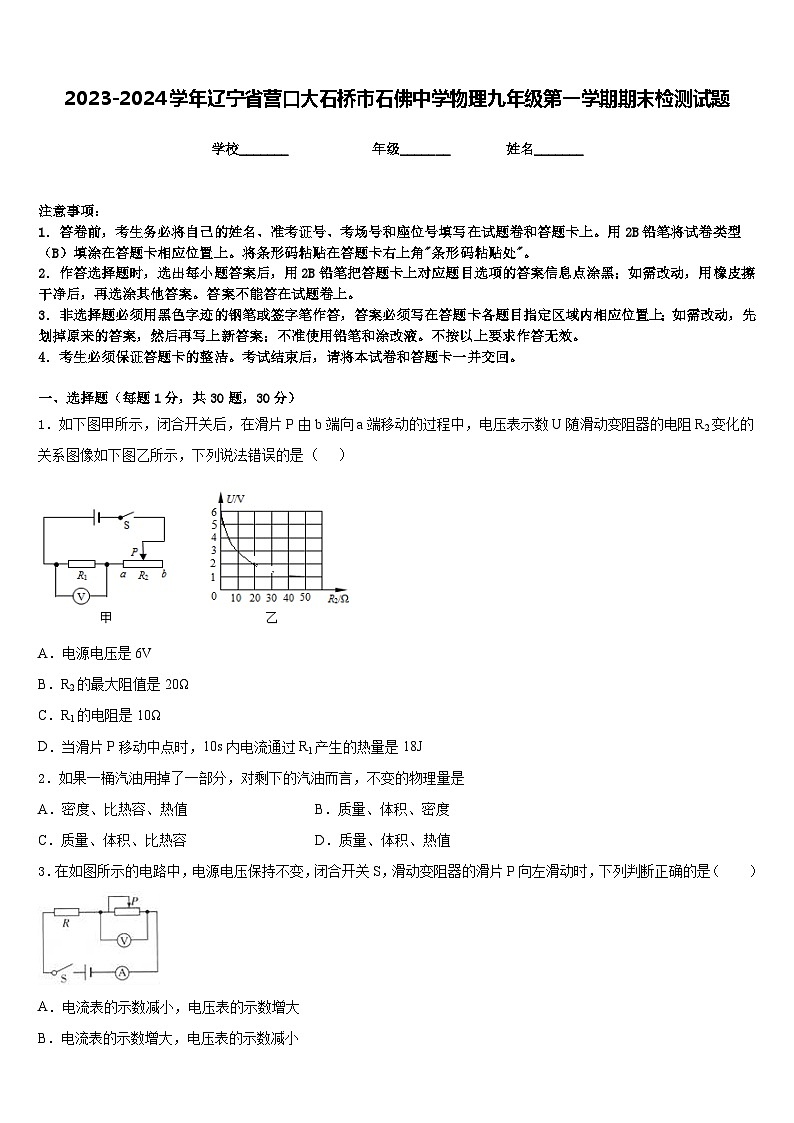

2023-2024学年辽宁省营口大石桥市石佛中学物理九年级第一学期期末检测试题含答案

这是一份2023-2024学年辽宁省营口大石桥市石佛中学物理九年级第一学期期末检测试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列有关导体的说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如下图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示，下列说法错误的是（ ）
A．电源电压是6V
B．R2的最大阻值是20Ω
C．R1的电阻是10Ω
D．当滑片P移动中点时，10s内电流通过R1产生的热量是18J
2．如果一桶汽油用掉了一部分，对剩下的汽油而言，不变的物理量是
A．密度、比热容、热值B．质量、体积、密度
C．质量、体积、比热容D．质量、体积、热值
3．在如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向左滑动时，下列判断正确的是（ ）
A．电流表的示数减小，电压表的示数增大
B．电流表的示数增大，电压表的示数减小
C．定值电阻R消耗的功率增大
D．电路消耗的总功率不变
4．据有关媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞那么，在下列四个图中，与电磁弹射器的工作原理一致的是（ ）
A．电风扇B．手摇发电机
C．磁悬浮列车D．电磁起重机
5．用电压为220V的电源向远处某工地的一盏标着“PZ220 60” 的电灯供电，由于导线有电阻，灯泡消耗的实际功率为55W，则这条线路消耗的总功率为
A．大于60WB．等于60W
C．小于60WD．不能确定
6．下列有关导体的说法中正确的是
A．通过导体的电流越大，则导体的电阻越小
B．导体中没有电流通过时，导体就没有电阻
C．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变
D．导体都是通过自由电子导电的
7．小明设计了一个有高、中、低三档火力的电火锅，其简化电路如图所示，S为单刀多掷开关R1、R2、R3 为电热丝。当该电火锅处于高档火力时，开关S所接触的是( )
A．触点“1”B．触点“2”C．触点“3”D．触点“4”
8．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（ ）
A．液晶电视机B．台式计算机C．家用空调D．电冰箱
9．下图为汽油机工作时的四个冲程，能使汽车获得动力的冲程是（ ）
A．B．C．D．
10．关于热机的效率，下列说法正确的是（ ）
A．一般情况下汽油机的效率比柴油机的高
B．热机的效率越高，在做功同样多的情况下消耗的能量越多
C．热机的效率越高说明做功越快
D．热机损失的能量中，废气带走的能量最多
11．有两个阻值不同的电阻，R1、R2，电流随电压变化的图象如图所示．R1、R2串联后的总电阻为R串，并联后的总电阻为R并．则关于R串、R并的电流随电压变化的图象所在的区域，下列说法正确的是（ ）
A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域
C．R串在Ⅰ区域，R并Ⅱ在区域D．R串在Ⅰ区域，R并在Ⅲ区域
12．如图，小磁针处于静止状态，则关于甲、乙两磁极及磁感线方向的判断正确的是（ ）
A．甲是N极，乙是S极，磁感线从甲出发
B．甲是S极，乙是N极，磁感线从甲出发
C．甲是S极，乙是S极，磁感线进入甲、乙
D．甲是N极，乙是N极，磁感线从甲、乙出发
二、填空题（每题5分，共4题，20分）
13．我国家庭电路的供电电压是_____V，家用电器通常以_____的连接方式接入电路，不高于_____V的电压是安全电压；一节新干电池的电压是_____V。
14．如图所示，电能表的示数为________kW·h，观察此表，你能得到哪些信息？请写出两条：
①________________________；②_______________________。
15．如图所示是一种 LED 手电筒，它用两节新干电池做电源，电压为_____V，由 6个 LED 并联组成，每只 LED 的额定电流为 15mA，则这种 LED 手电筒正常工作时的总电流____A。
16．现代火箭用液态氢作燃料，是因为它具有较大的_______，燃烧时能放出更多的热量；火箭在升空过程中由于与空气摩擦会导致内能______（选填“变小”或“变大”），这是通过______的方式改变内能的。
三、实验题（共12分）
17．（4分）为了比较水和煤油的吸热能力，如图甲所示，小明用两个相同的装置做实验，两个烧杯中装有______相同的水和煤油，根据实验数据作出了水和煤油的温度随时间变化的图象如图乙所示，由此可知_______的吸热能力较强。
18．（4分）小明利用图甲所示电路“研究电流与电压和电阻的关系”：
（1）该实验采取的研究方法是__；
（2）请用笔画线代替导线，将图中电路连接完整（连线时导线不允许交叉）__；
（3）把最后一根导线连接完毕后，小明看到电流表和电压表的指针偏转角度均较大，经检查发现只有两处错误，其中一处是滑动变阻器的滑片没有移到最大阻值处，另一处是__；
（4）研究电流与电压的关系，根据数据绘制出定值电阻R的I﹣U图像如图乙所示，由图可得出如下结论：__，R的阻值为__Ω；
（5）研究电流与电阻的关系时，对电压的要求是__。
19．（4分）如图是小华用伏安法测R阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为20Ω。
（1）连接电路时开关应_____；
（2）请用笔画线代替导线将图的实物电路连接完整；
（____________）
（3）闭合开关，发现无论怎样移动滑动变阻器滑片P，两电表均无示数，其原因可能是___（字母）；
A．滑动变阻器断路 B．R断路 C．R短路
（4）故障排除后，正确操作实验器材，移动滑片P，当电压表示数为1.5 V时，电流表示数如图所示，则待测电阻R=__Ω；
（5）分析下表数据，不可能由该实验装置获得的数据是____（填实验序号）；
（6）为了精确地测量额定电压为U0的小灯泡的额定功率，小华利用电源（电压未知）、电阻箱R1、滑动变阻器R2和电压表设计了如图所示的电路。请完成下列实验步骤：
①正确连接电路，将R1、R2的阻值调至最大；
②闭合开关S、S1，断开S2，_______________；
③闭合开关S、S2，断开S1，_______________；
④小灯泡额定功率的表达式P额 =________________（用已知量和所测物理量的符号表示）。
四、作图题（共16分）
20．（8分）声控开关在接收到一定响度的声音时，会自动闭合一端时间．某地下通道两端入口处各安装一个声控开关来控制通道中间的同一盏螺纹灯泡．为确保行人无论从通道那端进入，都只能使进入端的声控开关闭合，让灯泡接通电源而发光．请用笔划线代替导线，按上述要求及安全用电原则将图甲中的元件正确地连接到电路中．
（______）
21．（8分）如图，在舞蹈室的墙面上装有一块平面镜，王老师用一激光笔从S点照射镜面，在地面上P点看到一光斑，请用平面镜成像特点完成光路图．
五、计算题（共22分）
22．（10分）质量为 9kg 的冰块，密度为 0.9×103kg/m3。
（1）求冰块的体积。
（2）若冰块吸热后熔化成水，求水的重力。
23．（12分）如图所示，定值电阻R1=51Ω，只闭合S1， 将滑动变阻器滑片P移到中最左端时，电流表是的示数为1.24A；只闭合开关S3， 将滑动变阻器滑片P移到中点时，电流表示数为1.2A，小灯泡L的实际功率为1.8W：电流表的量程为1～1．6A，电压表的量程为1～3V．(不考虑温度对灯丝电阻的影响)。求：

（1）电源电压
（2）小灯泡的电阻
（3）只闭合开关S3 滑片P在中点时，电压表的示数是多少?
（4）在保证电路安全的条件下，电路消耗的最小功率是多少?
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、A
4、A
5、C
6、C
7、A
8、C
9、B
10、D
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、220 并联 36 1.5
14、751.8 电能表接在220V的电路中使用 每消耗1kW·h的电能，表盘转2500转
15、3 0.09
16、热值 变大 做功
三、实验题（共12分）
17、质量 水
18、控制变量法 连接电路时，开关没有断开 电阻一定时，电流与电压成正比 5 改变电阻后，保持电阻两端的电压不变
19、断开 A 5 1 详见解析 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.01 （2）90N
23、（2）22V；（2）45Ω；（3）32Ω；（4）2.26W
实验序号
U/V
I/A
R/Ω
1
0.5
0.1
2
1.0
0.2
3
2.0
0.4
