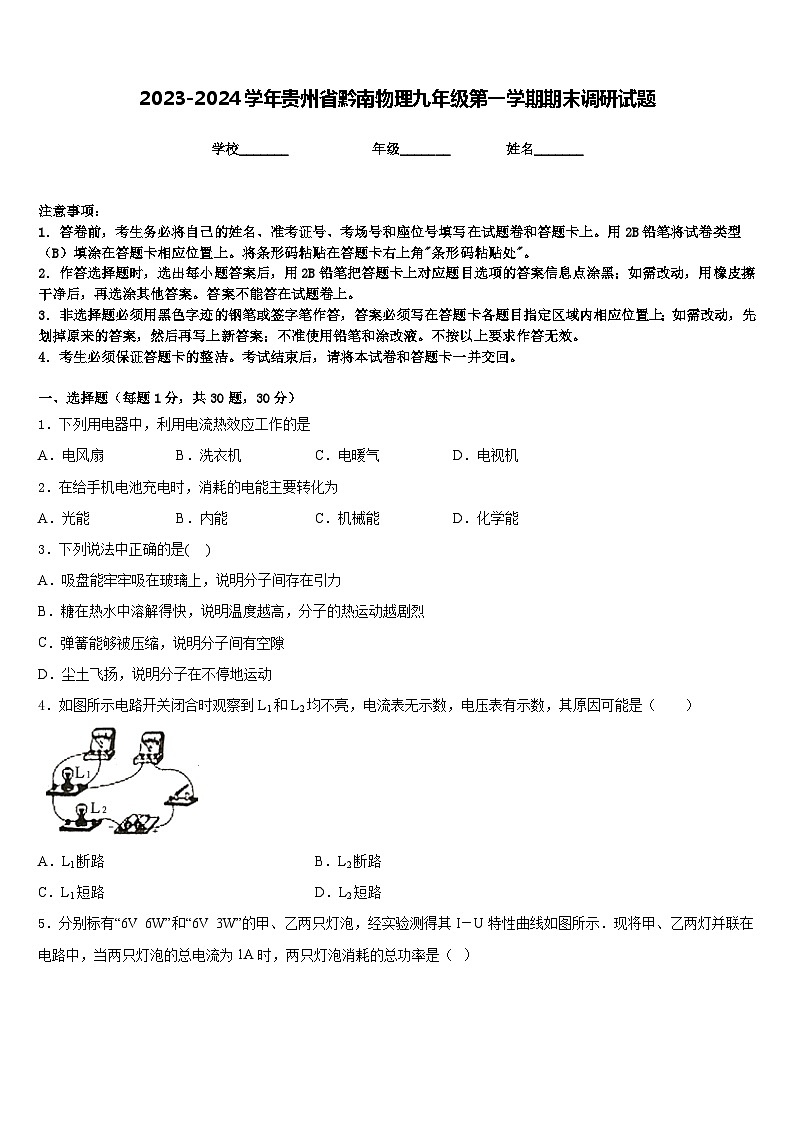

2023-2024学年贵州省黔南物理九年级第一学期期末调研试题含答案
展开
这是一份2023-2024学年贵州省黔南物理九年级第一学期期末调研试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，电动自行车应在充电才安全等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．下列用电器中，利用电流热效应工作的是
A．电风扇B．洗衣机C．电暖气D．电视机
2．在给手机电池充电时，消耗的电能主要转化为
A．光能B．内能C．机械能D．化学能
3．下列说法中正确的是( )
A．吸盘能牢牢吸在玻璃上，说明分子间存在引力
B．糖在热水中溶解得快，说明温度越高，分子的热运动越剧烈
C．弹簧能够被压缩，说明分子间有空隙
D．尘土飞扬，说明分子在不停地运动
4．如图所示电路开关闭合时观察到L1和L2均不亮，电流表无示数，电压表有示数，其原因可能是（ ）
A．L1断路B．L2断路
C．L1短路D．L2短路

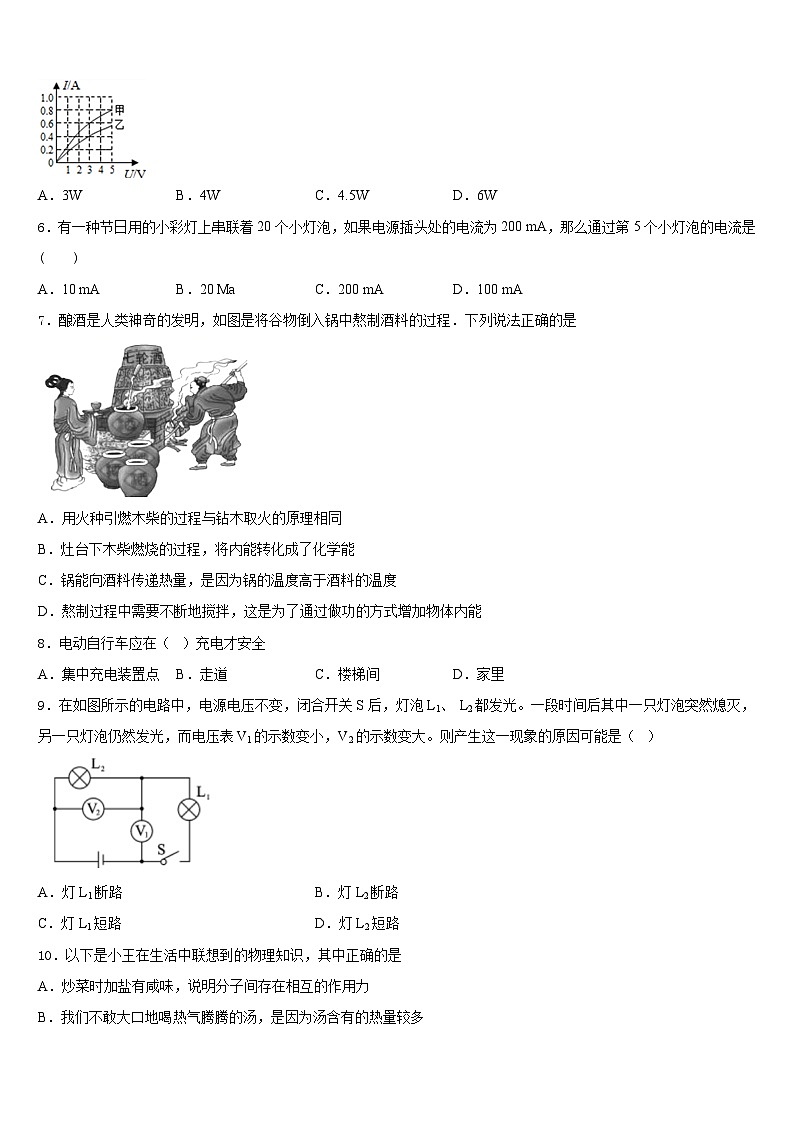

5．分别标有“6V 6W”和“6V 3W”的甲、乙两只灯泡，经实验测得其I－U特性曲线如图所示．现将甲、乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（ ）
A．3WB．4WC．4.5WD．6W
6．有一种节日用的小彩灯上串联着20个小灯泡，如果电源插头处的电流为200 mA，那么通过第5个小灯泡的电流是( )
A．10 mAB．20 MaC．200 mAD．100 mA
7．酿酒是人类神奇的发明，如图是将谷物倒入锅中熬制酒料的过程．下列说法正确的是
A．用火种引燃木柴的过程与钻木取火的原理相同
B．灶台下木柴燃烧的过程，将内能转化成了化学能
C．锅能向酒料传递热量，是因为锅的温度高于酒料的温度
D．熬制过程中需要不断地搅拌，这是为了通过做功的方式增加物体内能
8．电动自行车应在（ ）充电才安全
A．集中充电装置点B．走道C．楼梯间D．家里
9．在如图所示的电路中，电源电压不变，闭合开关S后，灯泡L1、 L2都发光。一段时间后其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大。则产生这一现象的原因可能是（ ）
A．灯L1断路B．灯L2断路
C．灯L1短路D．灯L2短路

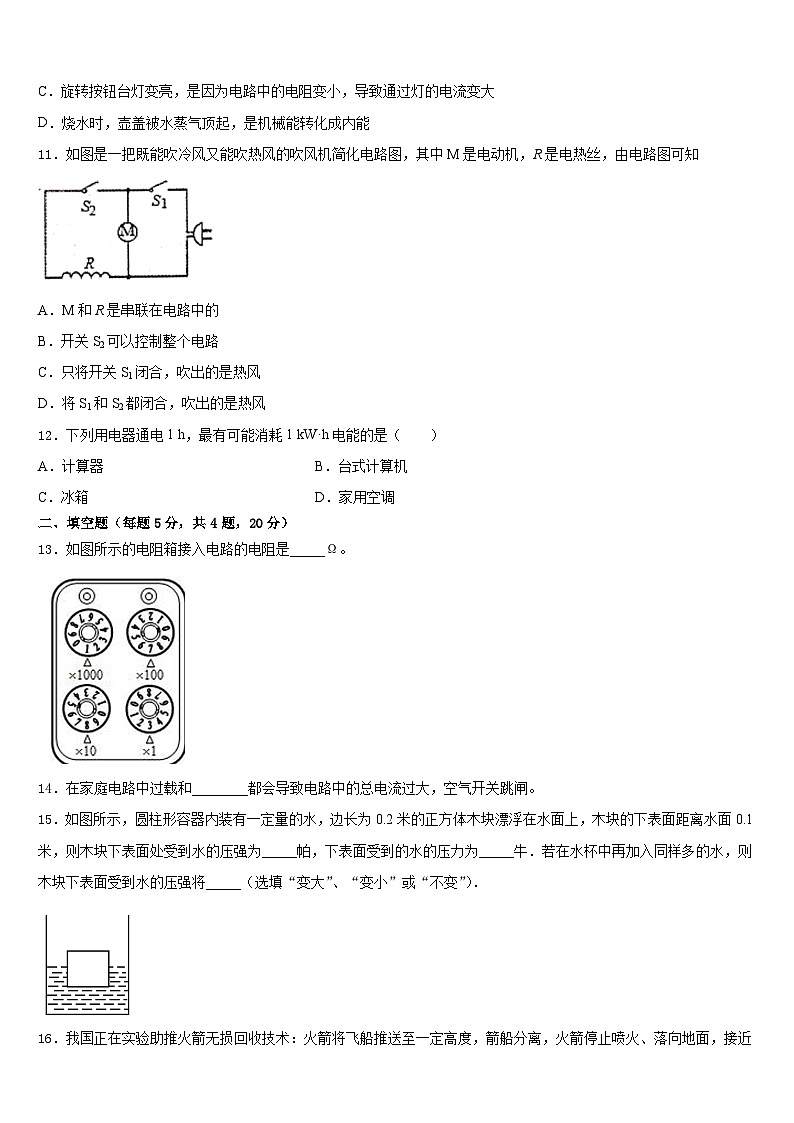

10．以下是小王在生活中联想到的物理知识，其中正确的是
A．炒菜时加盐有咸味，说明分子间存在相互的作用力
B．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多
C．旋转按钮台灯变亮，是因为电路中的电阻变小，导致通过灯的电流变大
D．烧水时，壶盖被水蒸气顶起，是机械能转化成内能
11．如图是一把既能吹冷风又能吹热风的吹风机简化电路图，其中M是电动机，R是电热丝，由电路图可知
A．M和R是串联在电路中的
B．开关S2可以控制整个电路
C．只将开关S1闭合，吹出的是热风
D．将S1和S2都闭合，吹出的是热风
12．下列用电器通电1 h，最有可能消耗1 kW·h电能的是（ ）
A．计算器B．台式计算机
C．冰箱D．家用空调
二、填空题（每题5分，共4题，20分）
13．如图所示的电阻箱接入电路的电阻是_____Ω。
14．在家庭电路中过载和________都会导致电路中的总电流过大，空气开关跳闸。
15．如图所示，圆柱形容器内装有一定量的水，边长为0.2米的正方体木块漂浮在水面上，木块的下表面距离水面0.1米，则木块下表面处受到水的压强为_____帕，下表面受到的水的压力为_____牛．若在水杯中再加入同样多的水，则木块下表面受到水的压强将_____（选填“变大”、“变小”或“不变”）．
16．我国正在实验助推火箭无损回收技术：火箭将飞船推送至一定高度，箭船分离，火箭停止喷火、落向地面，接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降，如图所示．
（1）匀速下降时，火箭的动能________，重力势能________（选填：“减小”“不变”或“增加”）．
（2）火箭上升的过程中，________能转化为________能．
（3）火箭接近地面时，机械能______（选填：“减小”“不变”或“增加”），机械能发生这种变化的原因是_________．
三、实验题（共12分）
17．（4分）在“探究串联电路中电压的规律”活动中。
（1）如图所示，连接电路时，开关应_____；实验中应选择规格_____（选填“相同”或“不相同”）的小灯泡。
（2）小明保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。他能否测出L2两端电压？_____（选填“能”或“不能”），理由是_____。
（3）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论是_____；（可用公式表示）
（4）小夏对小明做的实验提出建议：应该再多做几组实验，才能得出结论，因为_____（选填符号）。
A．多次测量求平均值
B．多次测量，避免结论的偶然性
18．（4分）用如图1所示电路探究并联电路的电流特点。实验器材有：电源、开关、导线若干、三只电流表、不同规格的小灯泡若干。
（1）实验中，应选择规格_________（填“相同”或“不同”）的小灯泡。
（2）接电流表时，应将电流表__________（填“串联”或“并联”）在电路中。
（3）在测量干路电流时：
①接入电流表后闭合开关，看到两个灯都发光，但电流表出现如图2所示的现象，原因是：__________。
②故障排除后，电流表的示数如图3所示，则通过干路的电流为__________A。
（4）请在下面设计出探究过程中所需要的实验记录表格_____。
19．（4分）为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V不变，可供选用的滑动变阻器有“10Ω 1A”的R1和“20Ω 1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是______。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向左移动时，灯泡变暗）。
（________）
（3）电路正确连按后，闭合开关，他们发现小灯泡不亮，电流表有示数，电压表无示数，你认为造成这一现象的原因可能是_______。（选填字母）
A．电流表断路 B．小灯泡短路 C．小灯泡灯丝断了 D．滑动变阻器短路
（4）排除故障后，当滑动变阻器的滑片移到某一位置时，某同学从“0﹣15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向_____移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是______W。测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该实验所测小灯泡电功率偏________(选填“大”或“小”)。
（5）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，他根据多组实验数据描绘出的I﹣U图像如图丙所示，主要原因是：灯丝电阻随温度而变化，若小灯泡的额定功率P0与某次工作时的实际功率P1满足P0＝4P1，则以下关于额定电压U0与实际电压U1的数值关系，你认为最有可能的是_______。
A．U0＝1.5U1 B．U0＝2U1 C．U0＝3U1 D．U0＝4U1
（6）有同学认为利用该电路也可以探究导体中电流和导体两端电压的关系，你认为这种说法________(选填“合理”或“不合理”)，理由是________________。
四、作图题（共16分）
20．（8分）在图中虚线框中填入电池和电表符号，使电路成为并联电路。
（_______）
21．（8分）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压一定，已知灯泡L标有“6V，7.2W”字样（灯丝电阻不受温度影响），R1=10Ω。当S、S1闭合，且滑片P在a端时，灯正常发光：当S、S2闭合，且P在滑动变阻器中点处时，电流表示数为0.2A。求：
（1）灯泡L的电阻；
（2）灯泡L正常发光5min，消耗的电能；
（3）滑动变阻器Rx的最大值；
（4）通过对S、S1、S2的控制和调节滑动变阻器，可使电路所消耗的总功率最小，请计算出电路总功率的最小值。
23．（12分）如下图所示是某电水壶的电路图，其铭牌如下表。R为加热器，温控器S是一个双金属片温控开关，当温度较低时，其处于闭合状态，加热器加热。当水沸腾后，会自动断开进入保温状态，从而实现了自动温度开关控制。若加热器电阻阻值随温度改变而发生的变化可忽略不计，则：
(1)电水壶正常工作时，其加热电阻的阻值是多大？
(2)若正常工作时，对加热电阻通电5分钟产生的热量是多少？
(3)若电水壶产生的热量全部被水吸收，现将一满壶的水在标准大气压下烧开需要多长时间？[水的比热容，]。
(4)当电水壶处于保温状态时，通过加热器的电流是0.2A，此时电阻R0的电功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、A
5、A
6、C
7、C
8、A
9、C
10、C
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、1783
14、短路
15、980 39.2 不变
16、不变 减小 化学 机械 减小 动能不变，重力势能减小
三、实验题（共12分）
17、断开 不同 不能 电压表正负接线柱接反了 UAC＝UAB+UBC B
18、不同 串联 电流表的正负接线柱接反了 0.48
19、R2 见解析所示 B 右 0.65 偏大 C 不合理 小灯泡灯丝的电阻会随温度的改变而改变，无法控制电阻一定
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5Ω；(2)2160J；(3)40Ω；(4)0.72W。
23、 (1)；(2)；(3) ；(4)
UAB/V
UBC/V
UAC/V
2.6
1.8
4.4
次数
灯泡
A点电流IA/A
B点电流IB/A
C点电流IC/A
1
L1L2
2
L1L3
3
L2L3
